LÖFFEL

FAMIGLIA LOFFEL PER IL CONSOLIDAMENTO DI SCARPATE DI OGNI TIPO

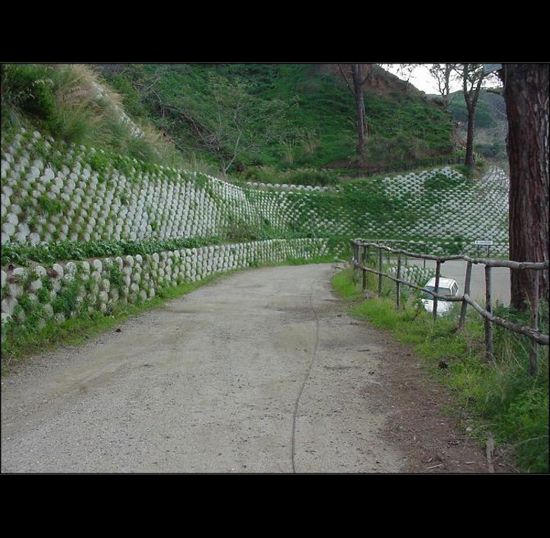

Le opere di sostegno in blocchi LÖFFEL® si discostano piacevolmente dalle tradizionali strutture in calcestruzzo. L’impiego dei blocchi della famiglia LÖFFEL® infatti consente un’armonica integrazione tra i manufatti in calcestruzzo pressovibrato, il terreno, la vegetazione e l’acqua.
In questo modo i muri LÖFFEL® rispondono ad una esigenza che diviene oggi sempre più attuale ovvero quella di impedire la trasformazione dell’ambiente in un paesaggio di cemento sterile e senza vita. I muri alveolari LÖFFEL® si fondono con la natura, non la dominano la natura ma la arricchiscono.
La famiglia LÖFFEL® comprende diversi modelli che differiscono per peso, dimensioni e forma e che, grazie alla continua innovazione e sviluppo, permettono la risoluzione dei vari problemi, di natura sia estetica che statica, che possono presentarsi.

Il fatto che le strutture ERDOX possano sfruttare per le operazioni di riempimento lo stesso materiale risultante delle fasi di scavo riduce ai minimi termini l’impatto ambientale dell'intervento in quanto non bisogna portare materiale con idonee caratteristiche nel sito di intervento e, al tempo stesso, asportare materiale da smaltire in discarica. I pesi estremamente ridotti delle soluzioni permettono inoltre una ottimizzazione dei trasporti dei materiali in cantiere riducendo di fatto il traffico su gomma.

Tutto questo nel rispetto del principio cardine di Betonform, ovvero rispettare la Natura.


: Di seguito un elenco di alcune delle prove di laboratorio effettuate da betonform in oltre 20 anni per lo sviluppo della soluzione ErdoX.
PROVE DI LABORATORIO
ERDOX NEVE: RAPPORTO DI PROVA N°186-06 - L.A.T.I.F. Tipo prova: Prove estensimetriche e monitoraggio Axamer Lizum (AUT) eseguite secondo normative UNI 10478-2, UNI 10478-3, UNI 10478-4
ERDOX TERRA: RAPPORTO DI PROVA N°076-07 - L.A.T.I.F. Tipo prova: Prove estensimetriche statiche eseguite secondo normative UNI 10478-2, UNI 10478-3, UNI 10478-4.
ERDOX JUNIOR: RAPPORTO DI PROVA N°24LA00093 - L.A.T.I.F. - prova di carico statico su struttura ErdoX Junior Terra
PIASTRA ANCORAGGIO C.A.: RAPPORTO DI PROVA N° 083/08. Tipo prova: Determinazione del carico massimo a rottura piastre prefabbricate
GIUNTO MECCANICO DI COLLEGAMENTO SFERICO: TEST REPORT N°17L400035 L.A.T.I.F. Test type: Actual breaking load performed according to UNI EN 10002-1:2004.
SCATOLARE COLLEGAMENTO ERDOX TERRA RIVESTIMENTO SCARPATE vs. BARRA DI ANCORAGGIO: RAPPORTO DI PROVA N°646/Z/P - Laboratorio Geotecnologico Emiliano.
SISTEMA COLLEGAMENTO ERDOX TERRA vs. BARRA DI ANCORAGGIO: RAPPORTO DI PROVA N°502/Z/P - Laboratorio Geotecnologico Emiliano.
: 1_Supporto tecnico alla progettazione di:
- opere di consolidamento di versanti in frana;
- opere di consolidamento di sottoscarpa stradali;
- opere di spalla in muratura e non;
- opere a protezione di sovrastrutture;
- opere idrauliche sia longitudinali che trasversali;
- opere paravalanghe e barriere frangivento.

2_Verifiche di dimensionamento delle strutture a mononcoraggio nelle effettive condizioni di esercisio secondo i requisiti imposti da NTC2018 attraverso l'applicazione di software dedicati e modelli algi elementi finiti.

3_Supporto ai progettisti nella fase di valutazione preliminare votata alla possibile applicabilità del sistema ERDOX e sviluppo di idonee soluzioni progettuali;

4_ Supporto ai progettisti nella fase di progettazione e nella redazione della documentazione a corredo di bandi di gara;

5_assistenza tecnica di cantiere.

Betonform Medesano - Parma Technische Beratung & Verkauf

Dr. Riccardo Di Bella

Tel: +39 0525 420 549
M: +39 335 7902013
informazioni@betonform.it

Dr. Vittorio Marco Bellini

Tel: +39 0525 420 549
M: +39 349 8842322
vittorio.bellini@betonform.it

Dr. Dimitri Canepari

Tel: +39 0525 420 549
M: +39 335 1003837
informazioni@betonform.it

ERDOX Terra ERDOX Neve ERDOX Junior ERDOX PLACCAGGIO ERDOX GAVETA ERDOX CONTRAPPOSTI

ERDOX Terra

Die Erdox-Terra-Strukturen (Größe ca. H310x360 cm oder H360x310 cm) stellen die schnellste und sicherste Lösung für Sofortmaßnahmen zur Stabilisierung von Hangrutschen, zur Notfall-Sicherung von Straßenböschungen bei oberflächlichen Rutschungen sowie zur Umgestaltung von Hängen mit Murgangrisiko (Debris-Flow) dar.

foto-cella-strutture-erdox-1 foto-cella-strutture-erdox-2

Es handelt sich um eine metallische, pyramidenförmige Struktur mit geringem Gewicht, die leicht zu transportieren und schnell zu installieren ist.

MERKMALE DER ERDOX-BARRIEREN MIT EINZELVERANKERUNG

Einfache und schnelle Installation auch unter extremen topografischen Bedingungen
Geringes Gewicht, Vorteile beim Transport und bei der Platzierung vor Ort
Vorgefertigte Elemente für schnellen Aufbau, auch an einem anderen Ort als dem tatsächlichen Einsatzgebiet (ca. 20 Minuten pro Struktur) Minimale Personal- und Geräteeinsätze auf
der Baustelle Modulare Bauweise, ermöglicht gegebenenfalls sektorale Aushübe
Geringe Umweltbelastung - in der Regel wird das gesamte vorhandene Material vor Ort wiederverwendet
Geringe visuelle Beeinträchtigung
Möglichkeit zur landschaftlichen Integration
Reduzierte Kosten

: ErdoX structures are calculated by structural calculations performed in accordance with the provisions of the current technical standards for reinforced concrete and geotechnical works, in particular:
UNI EN 1993-1-1 “Eurocode 3” – Design of steel structures - Part 1-1: General rules and rules for buildings;
UNI EN 1993-1-8 “Eurocode 3” – Design of steel structures Part 1 – 8: Design of joints;
UNI EN 12385-4 “Steel wire ropes – Safety”;
EN 10204:2004 “Metallic products – Types of inspection documents”;
D.M. 22.03.2018 “Technical standards for constructions”.

Each solution should be meticulously assessed and verified according to the specific project requirements. All types of Erdox barriers have been subjected to both full size and experimental tests in order to optimize the material characteristics in the development of finite element models and verify the reliability of the results obtained using calculation softwares. Our technical staff is at your complete disposal to evaluate and recommend the best design solutions.
: Es handelt sich um eine Metallkonstruktion in Pyramidenform, die ein geringes Gewicht hat, leicht zu transportieren und schnell zu installieren ist. Die Schnelligkeit des Systems wird dadurch gewährleistet, dass es lediglich an einem einzigen Fundament befestigt werden muss – entweder an einer mitgelieferten vorgefertigten Platte oder an einem vor Ort hergestellten passiven Anker.
: Piastra di fondazione prefabbricata fornita congiuntamente al sistema ErdoX. Tale soluzione consiste nell’interrare una piastra di acciaio di idonee dimensioni, in modo da garantire che si instauri un’azione resistente, mobilitata a seguito della configurazione dei carichi agenti sulla barriera. Il principio resistente è attritivo, in quanto sul piano di posa, la componente perpendicolare alla fondazione dovuta ai carichi, nonché il coefficiente di attrito dovuto all’interazione terreno – piastra, producono un’azione resistente che si oppone allo sfilamento della fondazione dal terreno. Nota la geometria del problema, verrà fissata la dimensione della piastra in modo da garantire un coefficiente di sicurezza minimo allo sfilamento pari a 1.5.
: Tirante passivo realizzato in opera. Scelta e dimensionamento del tipo di ancoraggio vengono demandati al progettista in base alle specifiche esigenze dei contesti di utilizzo.

STABILIZZAZIONE DI VERSANTI IN FRANA

Le strutture Erdox Terra (dim. H310x360 cm ca. o H360x310 cm ca.) rappresentano la soluzione più rapida e sicura per la realizzazione di interventi per la stabilizzazione di versanti in frana.

FOTO CELLA STABILIZZAZIONE VERSANTI IN FRANA

Il Consolidatore ErdoX viene normalmente utilizzato per riprofilare pendii soggetti a fenomeni locali di instabilità e risulta efficace ed economicamente competitivo per profondità della superficie di scivolamento del terreno non eccessivamente profonde. Oggetto di numerosissime applicazioni in condizioni molto differenti ha finora dimostrato particolare efficienza e versatilità, consentendo di intervenire anche in condizioni estreme con spesa contenuta e notevole efficienza strutturale e meccanica.

Per concezione e costruzione le barriere ErdoX permettono la realizzazione di opere di sostegno elastiche in grado di adattarsi a cedimenti differenziali del piano di imposta. La conformazione della struttura ErdoX consente di considerare la barriera perfettamente drenante. Non risentendo pertanto della pressione idrostatica la struttura evidenzia elevate capacità di applicazione anche al di sopra di superfici a limitata permeabilità.

Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre specifiche esigenze progettuali.

CONSOLIDAMENO DI SOTTOSCARPA STRADALI

Le strutture Erdox Terra (dim. H310x360 cm ca. o H360x310 cm ca.) rappresentano la soluzione più rapida e sicura per la realizzazione di interventi in “somma urgenza” per per il consolidamento di sottoscarpa stradali interessati da fenomeni gravitativi superficiali che interessano la viabilità.

Per concezione e costruzione le barriere ERDOX permettono la realizzazione di opere di sostegno elastiche in grado di adattarsi a cedimenti differenziali del piano di imposta. I vantaggi del sistema in questa tipologia di applicazione acquisiscono particolare valenza in quanto il fattore tempo diventa fondamentale. Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre specifiche esigenze progettuali.

DEBRIS FLOW

COLARTE DETRITICHE

Le strutture Erdox Terra (dim. H310x360 cm ca. o H360x310 cm ca.) rappresentano la soluzione più rapida e sicura per la realizzazione di opere di consolidamento “attivo” di canaloni soggettia a fenomeni di debris-flow.

Limone Garda

Tale tipologia di applicazione si concretizza attraverso la riprofilatura del versante finalizzata a ridurre le velocità in asse al canale e, conseguentemente, le velocità del potenziale fenomeno di colata. Per concezione e costruzione le barriere ErdoX permettono la realizzazione di opere di sostegno elastiche in grado di adattarsi a cedimenti differenziali del piano di imposta. La conformazione della struttura ErdoX consente di considerare la barriera perfettamente drenante. Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre specifiche esigenze progettuali.

AMBITO IDRAULICO

La struttura ErdoX (dim. H310x360 cm ca. o H360x310 cm ca.) risulta essere particolarmente indicata per la realizzazione di opere in ambito idraulico, sia per il consolidamento di sponde di argini e canali che per la realizzazione di briglie selettive filtranti.

AMBITO IDRAULICO

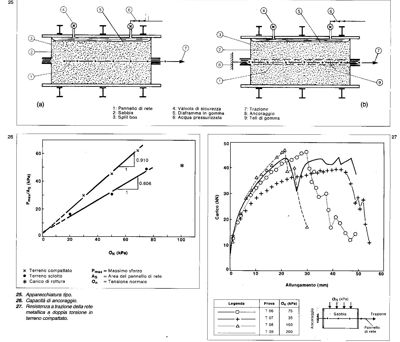

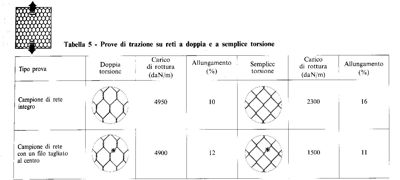

In questa tipologia di applicazioni l’elasticità del sistema che permette elevata capacità di adattamento a possibili cedimenti differenziali del piano di posa amplificano i vantaggi della soluzione. Fondamentale appare l’applicazione di una rete di rinfittimento a doppia torsione che risvoltata al piede, verso monte, per circa 150 cm; tale accorgimento, oltre ad aumentare il coefficiente di attrito allo scorrimento, ha la principale funzione di garantire le barriere da possibili fenomeni di svuotamento, conseguenti all’insorgere di pericolosi fenomeni di rigurgito al piede. Le applicazioni in ambito idraulico necessitano di attente analisi e progettazione direzionate a contenere il flusso di acqua e detriti considerando le massime portate di deflusso e le sezioni idrauliche del sito di intervento utili a definire la migliore soluzione progettuale. Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre specifiche esigenze progettuali.

CONSOLIDAMENTO SPONDALE

OPERE LONGITUDINALI

CONSOLIDAMENTO SPONDALE - OPERE LONGITUDINALI
Rientrano nella categoria delle opere flessibili. Per garantire un ottimale comportamento di queste tipologie di opere è consigliabile dotare le stesse di berma al piede che permetta di preservare l'opera da eventuali fenomeni rigurgito al piede.

Consolidamento Spondale

Altrettanto importante risulta essere il materiale di riempimento delle strutture che deve avere caratteristiche dimensionali utili ad impedire fenomeni di dilavemento dello stesso. Per questi motivi le applicazioni in ambito idraulico necessitano di attente analisi e progettazione direzionate a contenere il flusso di acqua e detriti considerando massime portate di deflusso e sezioni idrauliche del sito di intervento utili a definire la migliore soluzione progettuale. Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre specifiche esigenze progettuali

BRIGLIE SELETTIVE FILTRANTI

OPERE TRASVERSALI

BRIGLIE FILTRANTI
Le protezioni idrauliche sono interventi mirati alla sistemazione del bacino fluviale e si prefiggono l'obiettivo di determinare un equilibrio fra le attività di scavo e di trasporto esercitate nei corsi d'acqua e negli alvei mobili al fine di evitare che eccessi dell'una o dell'altra attività possano causare fenomeni di erosione o sovralluvionamento con conseguente menifestarsi di fenomeno di dissesto o inondazioni.

Briglie filtranti OPERE TRASVERSALI

Di fondamentale importanza valutare il corretto immorsamento laterale dell'opera nelle sponde del corso d'acqua e la realizzazione di un adeguato piano di imposta delle opere utile a preservare l'opera di progetto da possibile fenomeni di rigurgito al piede imputabile al salto idraulico generato dalla realizzazione dell'opera trasversale. Le applicazioni in ambito idraulico necessitano di attente analisi e progettazione direzionate a contenere il flusso di acqua e detriti considerando massime portate di deflusso e sezioni idrauliche del sito di intervento utili a definire la migliore soluzione progettuale. Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre specifiche esigenze progettuali.
