ATTIVITA' SVOLTE DALL'UFFICIO TECNICO DI MEDESANO (PARMA)

Supporto tecnico alla progettazione di:
- opere di consolidamento di versanti in frana;
- opere di consolidamento di sottoscarpa stradali;
- opere di spalla in muratura e non;
- opere a protezione di sovrastrutture;
- opere idrauliche sia longitudinali che trasversali;
- opere paravalanghe e barriere frangivento.

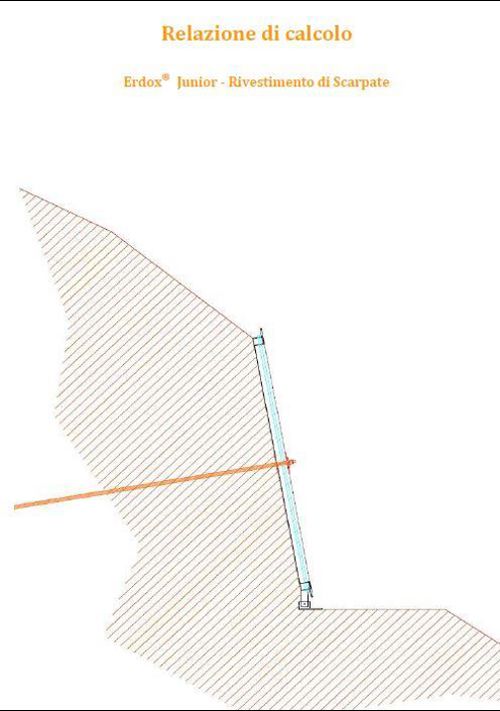

Verifiche di dimensionamento delle strutture a monoancoraggio nelle effettive condizioni di esercizio secondo i requisiti imposti da NTC2018 attraverso l'applicazione di software dedicati e modelli agli elementi finiti.
Supporto ai progettisti nella fase di valutazione preliminare votata alla possibile applicabilità del sistema ERDOX e sviluppo di idonee soluzioni progettuali;
Supporto ai progettisti nella fase di progettazione e nella redazione della documentazione a corredo di bandi di gara;
Assistenza tecnica di cantiere.

I sistemi ERDOX® vengono forniti in cantiere pre-assemblati in Kit di montaggio direttamente sulla strada camionabile più prossima al cantiere.

La filosofia alla base della soluzione ERDOX® è infatti quella di riportare in officina la maggior parte delle lavorazioni possibili, lasciando alla fase di cantiere il minimo delle lavorazioni indispensabili;
Compito dell’impresa sarà infatti semplicemente quello di provvedere all’assemblaggio delle strutture in poche operazioni, al trasporto delle stesse nel luogo di posa e al collegamento alle fondazioni preposte sulla base delle specifiche di progetto.

Le strutture Betonform sono caratterizzate da pesi estremamente contenuti che rendono semplice il posizionamento nel luogo di effettivo utilizzo attraverso i più tradizionali mezzi di cantiere.

Le caratteristiche principali legate all’impiego di questa tipologia di soluzioni possono dunque essere qui di seguito riassunte:

Elementi pre-assemblati che permettono montaggi facili e veloci (anche in siti differenti da quelli di effettivo utilizzo);
Pesi contenuti con benefici dal punto di vista del trasporto e del posizionamento in sito;
Facile e veloce installazione anche in presenza di condizioni topografiche estreme;
Maestranze ed attrezzature di cantiere estremamente ridotte;
Basso impatto ambientale (normalmente si riutilizza il materiale direttamente presente in sito, oggetto del corpo di frana);
Costruzione modulare che permette la possibilità di sbanchi settoriali e selettivi;
BASSISSIMO impatto visivo (possibilità di mitigazione e inverdimento dell’intervento);
COSTI RIDOTTI.

Il fatto che le strutture ERDOX possano sfruttare per le operazioni di riempimento lo stesso materiale risultante delle fasi di scavo riduce ai minimi termini l’impatto ambientale dell'intervento in quanto non bisogna portare materiale con idonee caratteristiche nel sito di intervento e, al tempo stesso, asportare materiale da smaltire in discarica. I pesi estremamente ridotti delle soluzioni permettono inoltre una ottimizzazione dei trasporti dei materiali in cantiere riducendo di fatto il traffico su gomma.

Tutto questo nel rispetto del principio cardine di Betonform, ovvero rispettare la Natura.

Betonform Medesano - Parma Technische Beratung & Verkauf

Dr. Riccardo Di Bella

Tel: +39 0525 420 549
informazioni@betonform.it

Dr. Vittorio Marco Bellini

Tel: +39 0525 420 549
vittorio.bellini@betonform.it

Dr. Dimitri Canepari

Tel: +39 0525 420 549
informazioni@betonform.it

Enea Canepari
Direttore Stabilimento di produzione
Tel: +39 0525 420 549
informazioni@betonform.it

Prove Laboratorio

Di seguito un elenco di alcune delle prove di laboratorio effettuate da betonform in oltre 20 anni per lo sviluppo della soluzione ErdoX.

ERDOX NEVE: RAPPORTO DI PROVA N°186-06 - L.A.T.I.F. Tipo prova: Prove estensimetriche e monitoraggio Axamer Lizum (AUT) eseguite secondo normative UNI 10478-2, UNI 10478-3, UNI 10478-4.
ERDOX TERRA: RAPPORTO DI PROVA N°076-07 - L.A.T.I.F. Tipo prova: Prove estensimetriche statiche eseguite secondo normative UNI 10478-2, UNI 10478-3, UNI 10478-4.

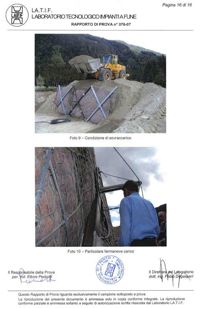

ERDOX JUNIOR: RAPPORTO DI PROVA N°24LA00093 - L.A.T.I.F. - prova di carico statico su struttura ErdoX Junior Terra
