ERDOX

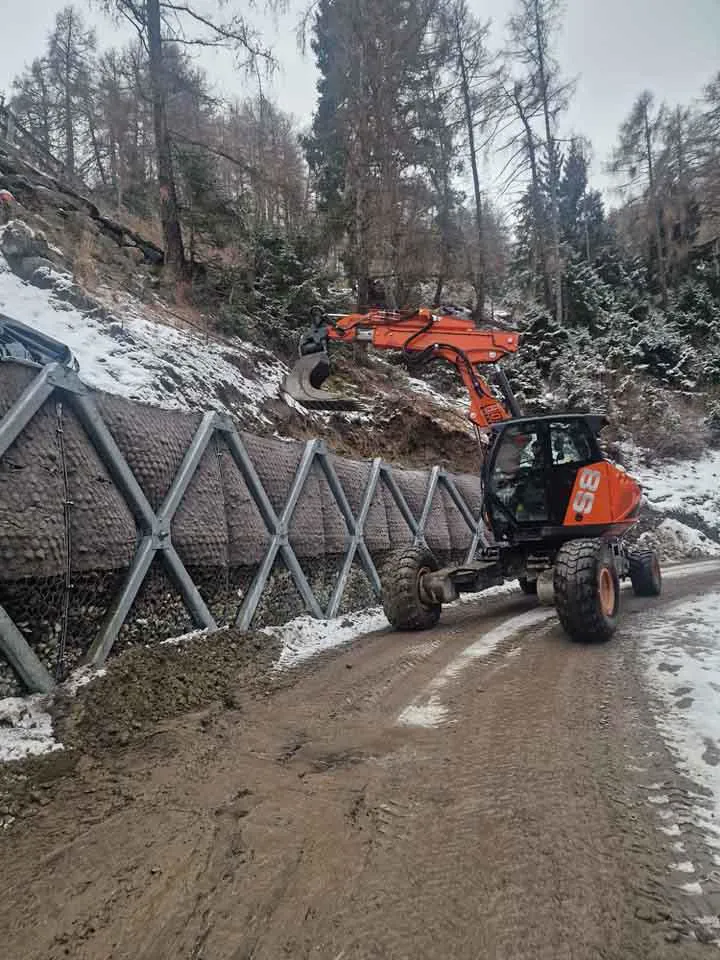

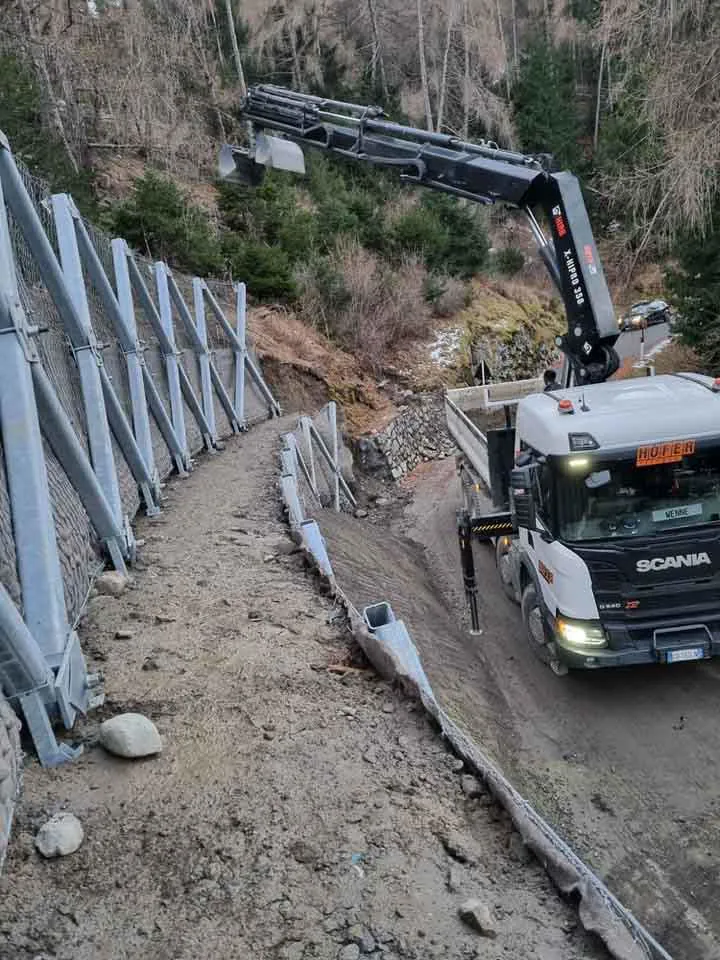

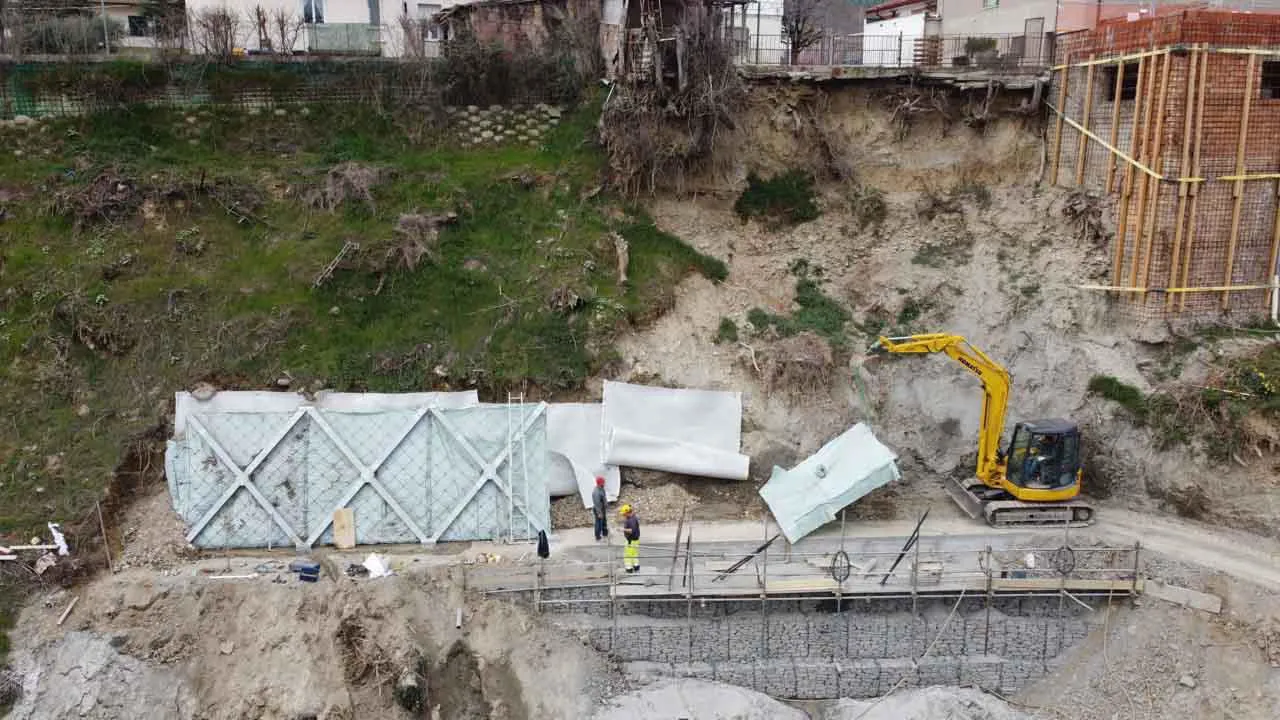

I sistemi ERDOX che vengono forniti in cantiere pre-assemblati in Kit di montaggio direttamente sulla strada camionabile più prossima al cantiere.

La filosofia alla base della soluzione ERDOX è infatti quella di riportare in officina la maggior parte delle lavorazioni possibili, lasciando alla fase di cantiere il minimo delle lavorazioni indispensabili;

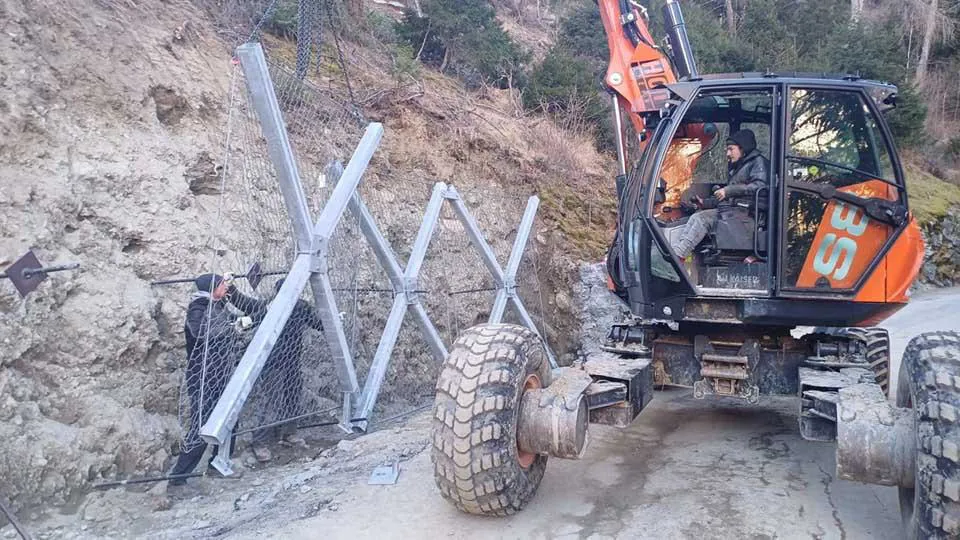

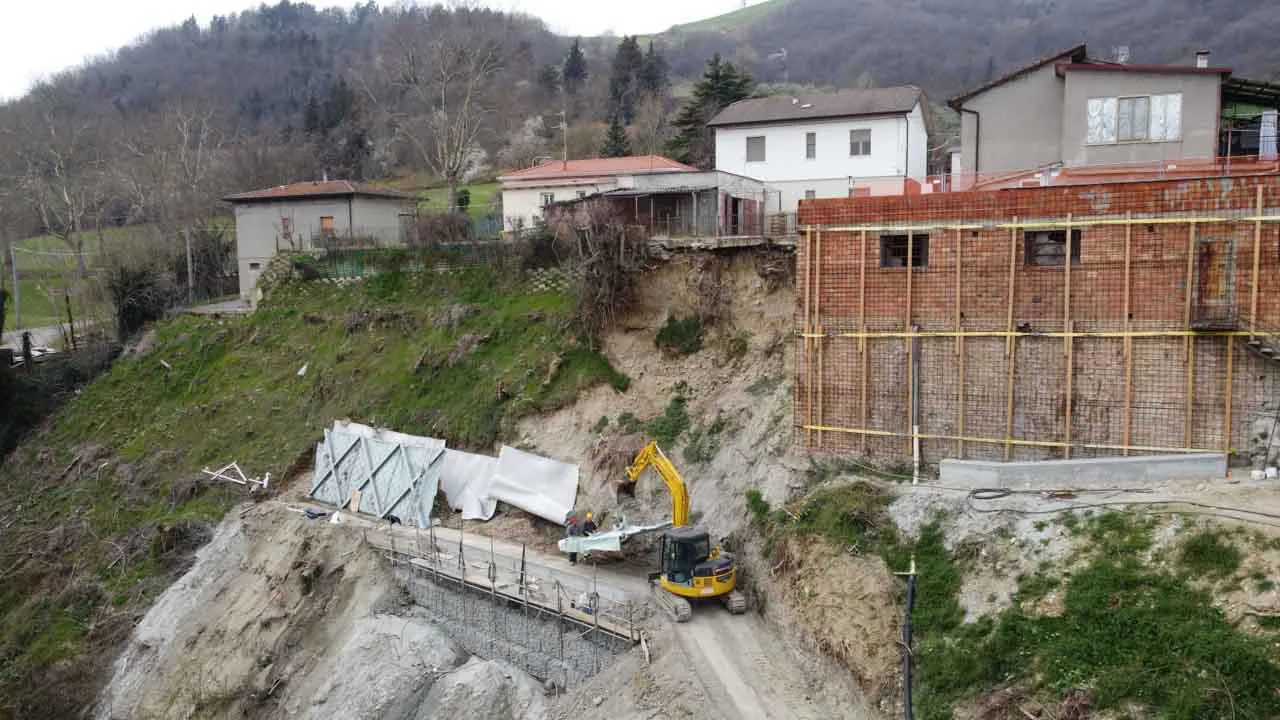

Compito dell’impresa sarà infatti semplicemente quello di provvedere all’assemblaggio delle strutture in poche operazioni, al trasporto delle stesse nel luogo di posa e al collegamento alle fondazioni preposte sulla base delle specifiche di progetto.

Le strutture Betonform sono caratterizzate da pesi estremamente contenuti che rendono semplice il posizionamento nel luogo di effettivo utilizzo attraverso i più tradizionali mezzi di cantiere.

LE CARATTERISTICHE PRINCIPALI
Elementi pre-assemblati: montaggi facili e veloci (anche in siti differenti da quelli di effettivo utilizzo). Pesi contenuti con benefici del trasporto e posizionamento in sito. Facile e veloce installazione in condizioni topografiche estreme. Maestranze ed attrezzature di cantiere estremamente ridotte. Basso impatto ambientale (riutilizzo del materiale presente in sito, corpo di frana). Costruzione modulare con possibilità di sbanchi settoriali e selettivi. Bassissimo impatto visivo (mitigazione e inverdimento dell’intervento). COSTI RIDOTTI.

Il fatto che le strutture ERDOX possano sfruttare per le operazioni di riempimento lo stesso materiale risultante delle fasi di scavo riduce ai minimi termini l’impatto ambientale dell'intervento in quanto non bisogna portare materiale con idonee caratteristiche nel sito di intervento e, al tempo stesso, asportare materiale da smaltire in discarica. I pesi estremamente ridotti delle soluzioni permettono inoltre una ottimizzazione dei trasporti dei materiali in cantiere riducendo di fatto il traffico su gomma.

Tutto questo nel rispetto del principio cardine di Betonform, ovvero rispettare la Natura.


: Di seguito un elenco di alcune delle prove di laboratorio effettuate da betonform in oltre 20 anni per lo sviluppo della soluzione ErdoX.
PROVE DI LABORATORIO
ERDOX NEVE: RAPPORTO DI PROVA N°186-06 - L.A.T.I.F. Tipo prova: Prove estensimetriche e monitoraggio Axamer Lizum (AUT) eseguite secondo normative UNI 10478-2, UNI 10478-3, UNI 10478-4
ERDOX TERRA: RAPPORTO DI PROVA N°076-07 - L.A.T.I.F. Tipo prova: Prove estensimetriche statiche eseguite secondo normative UNI 10478-2, UNI 10478-3, UNI 10478-4.
ERDOX JUNIOR: RAPPORTO DI PROVA N°24LA00093 - L.A.T.I.F. - prova di carico statico su struttura ErdoX Junior Terra
PIASTRA ANCORAGGIO C.A.: RAPPORTO DI PROVA N° 083/08. Tipo prova: Determinazione del carico massimo a rottura piastre prefabbricate

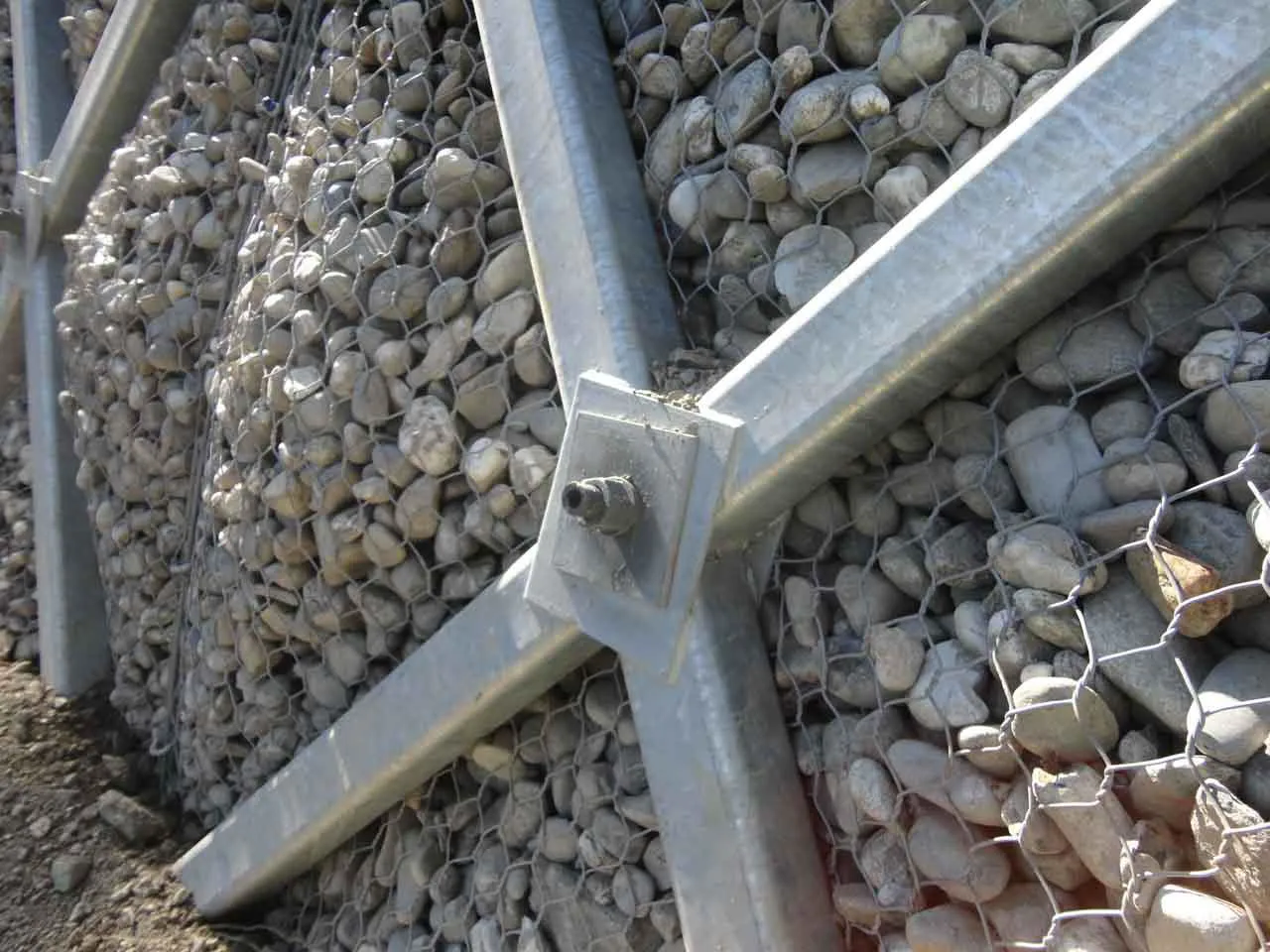

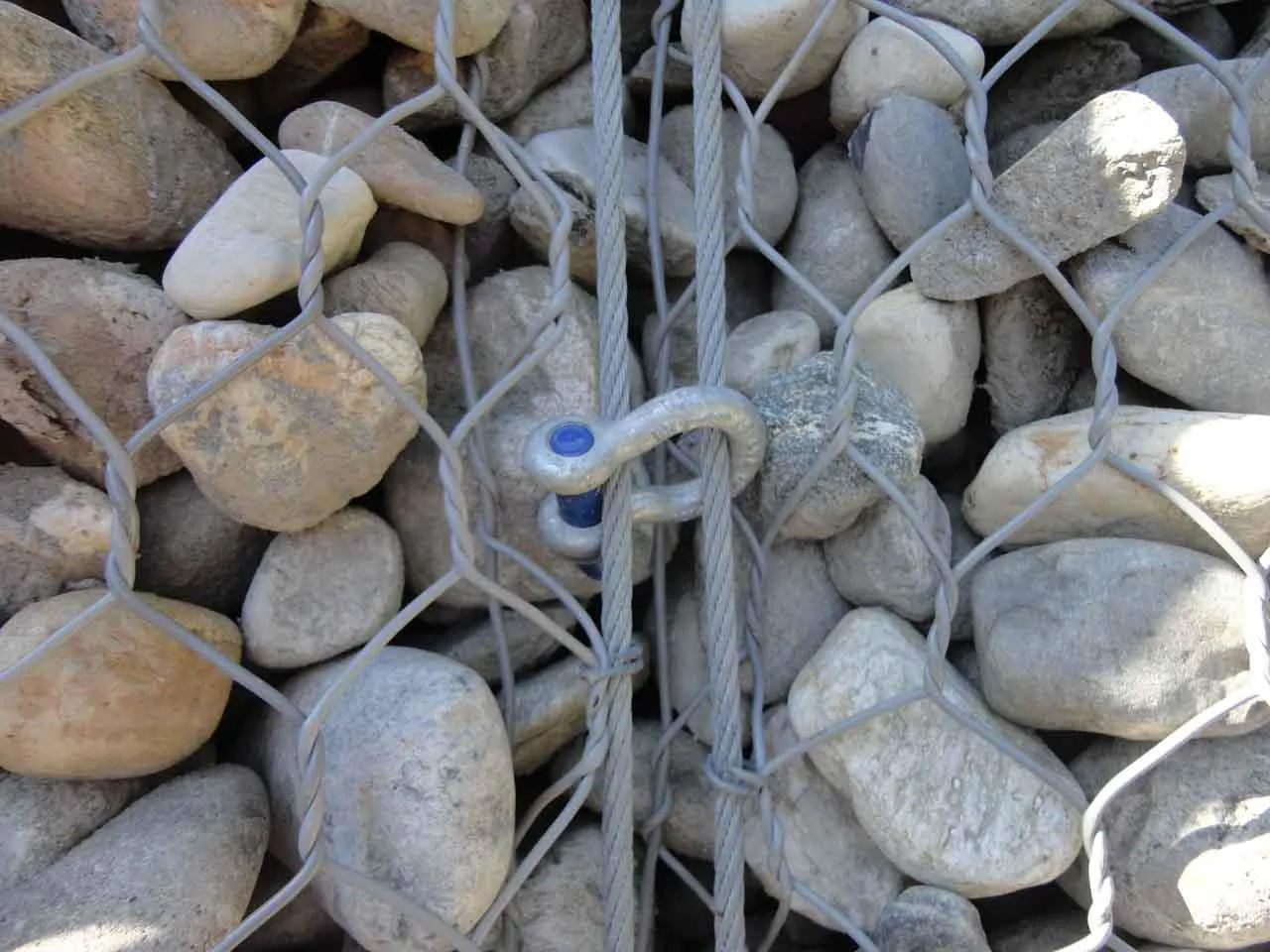

GIUNTO MECCANICO DI COLLEGAMENTO SFERICO: TEST REPORT N°17L400035 L.A.T.I.F. Test type: Actual breaking load performed according to UNI EN 10002-1:2004.
SCATOLARE COLLEGAMENTO ERDOX TERRA RIVESTIMENTO SCARPATE vs. BARRA DI ANCORAGGIO: RAPPORTO DI PROVA N°646/Z/P - Laboratorio Geotecnologico Emiliano.
SISTEMA COLLEGAMENTO ERDOX TERRA vs. BARRA DI ANCORAGGIO: RAPPORTO DI PROVA N°502/Z/P - Laboratorio Geotecnologico Emiliano.
: 1_Supporto tecnico alla progettazione di:
- opere di consolidamento di versanti in frana;
- opere di consolidamento di sottoscarpa stradali;
- opere di spalla in muratura e non;
- opere a protezione di sovrastrutture;
- opere idrauliche sia longitudinali che trasversali;
- opere paravalanghe e barriere frangivento.

2_Verifiche di dimensionamento delle strutture a mononcoraggio nelle effettive condizioni di esercisio secondo i requisiti imposti da NTC2018 attraverso l'applicazione di software dedicati e modelli algi elementi finiti.

3_Supporto ai progettisti nella fase di valutazione preliminare votata alla possibile applicabilità del sistema ERDOX e sviluppo di idonee soluzioni progettuali;

4_ Supporto ai progettisti nella fase di progettazione e nella redazione della documentazione a corredo di bandi di gara;

5_assistenza tecnica di cantiere.

Betonform Medesano - Parma

Dr. Riccardo Di Bella

Tel: +39 0525 420 549
M: +39 335 7902013
informazioni@betonform.it

Dr. Vittorio Marco Bellini

Tel: +39 0525 420 549
M: +39 349 8842322
vittorio.bellini@betonform.it

Dr. Dimitri Canepari

Tel: +39 0525 420 549
M: +39 335 1003837
informazioni@betonform.it

ERDOX Terra ERDOX Neve ERDOX Junior ERDOX PLACCAGGIO ERDOX GAVETA ERDOX CONTRAPPOSTI

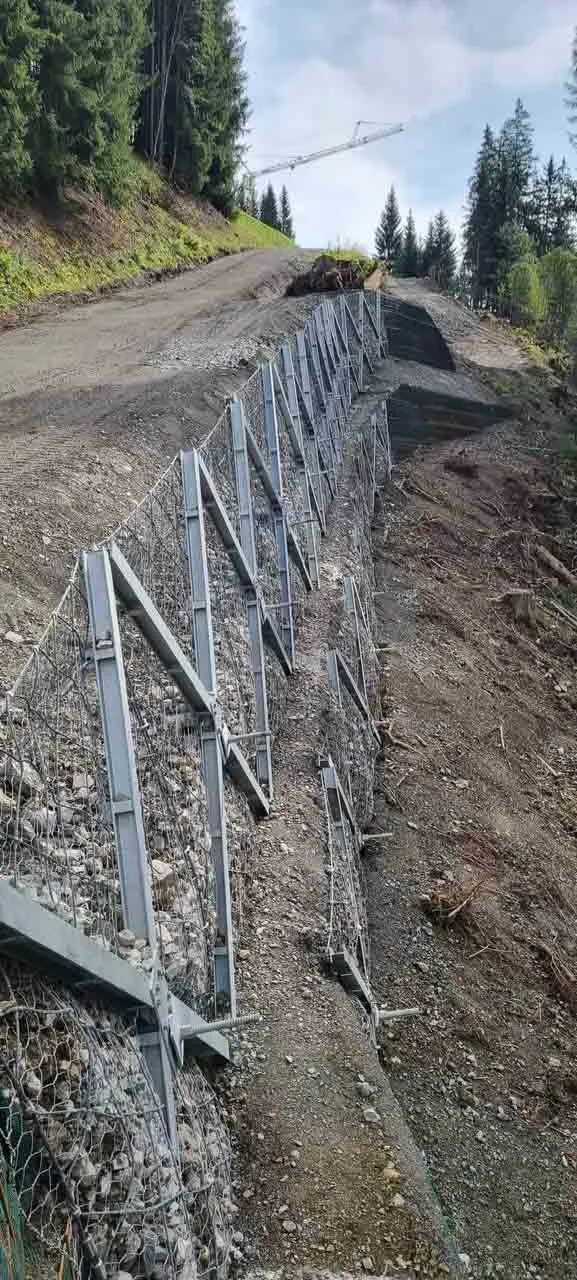

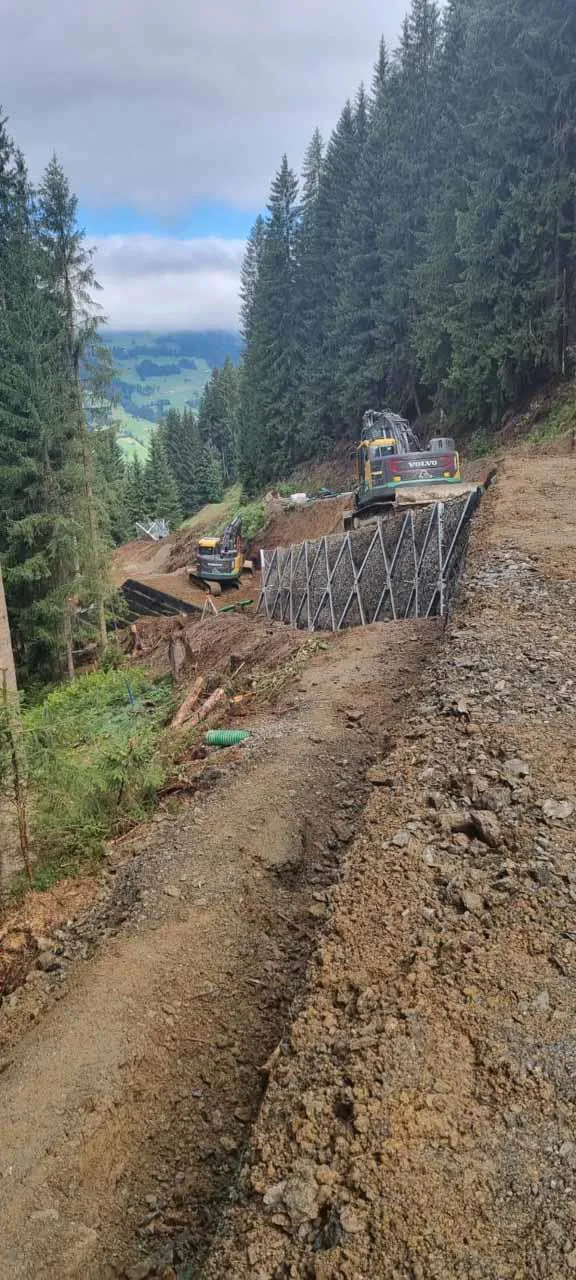

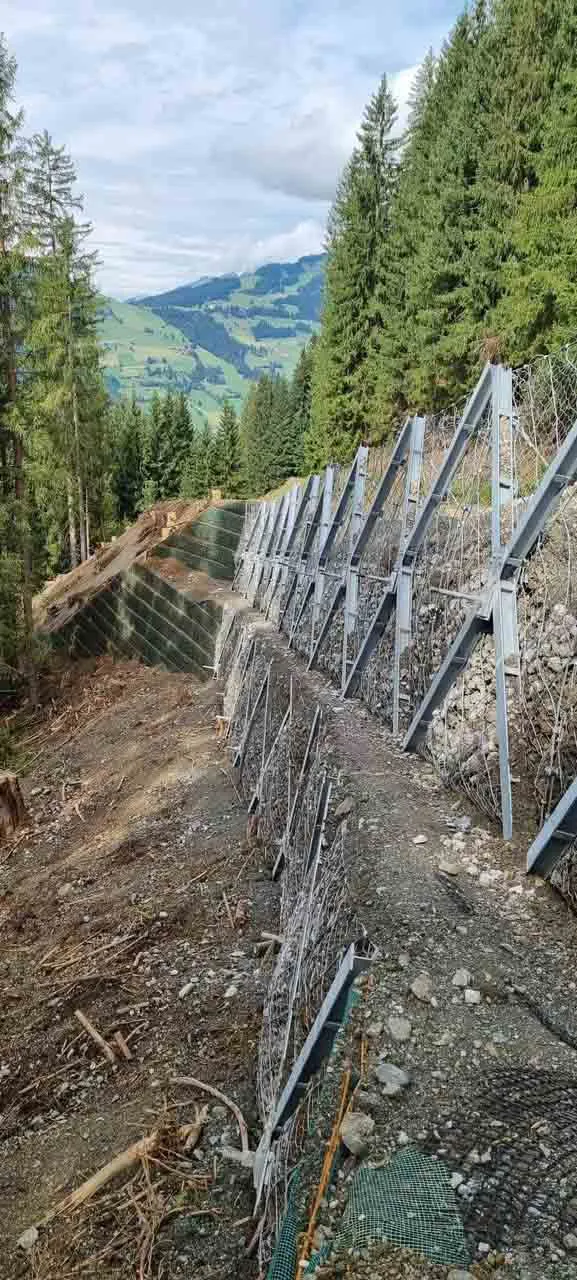

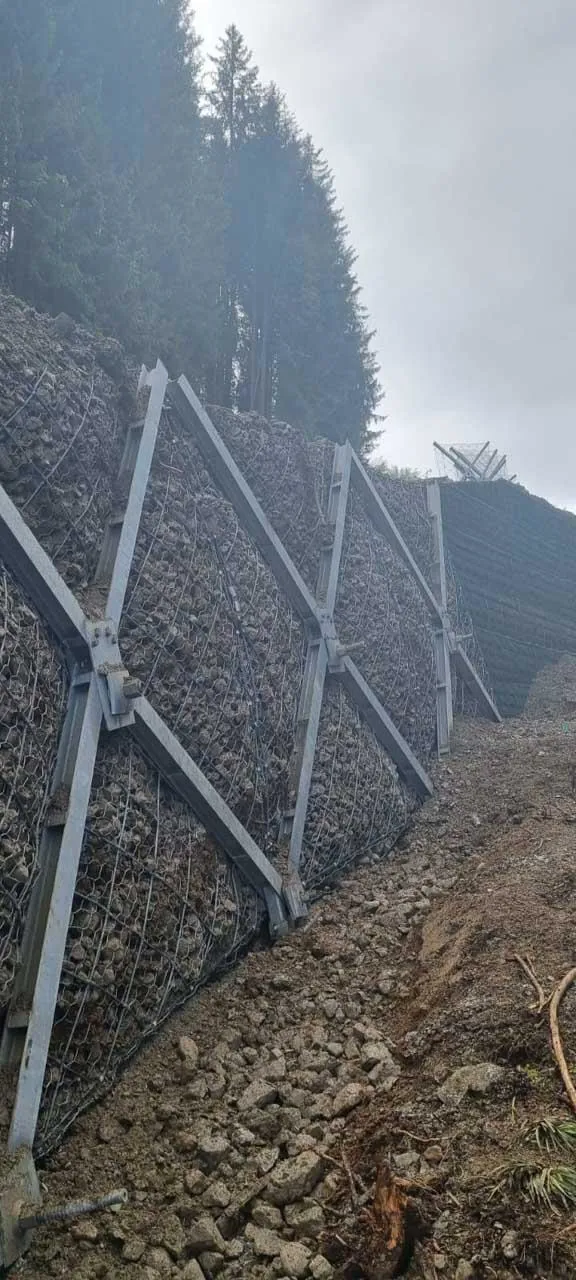

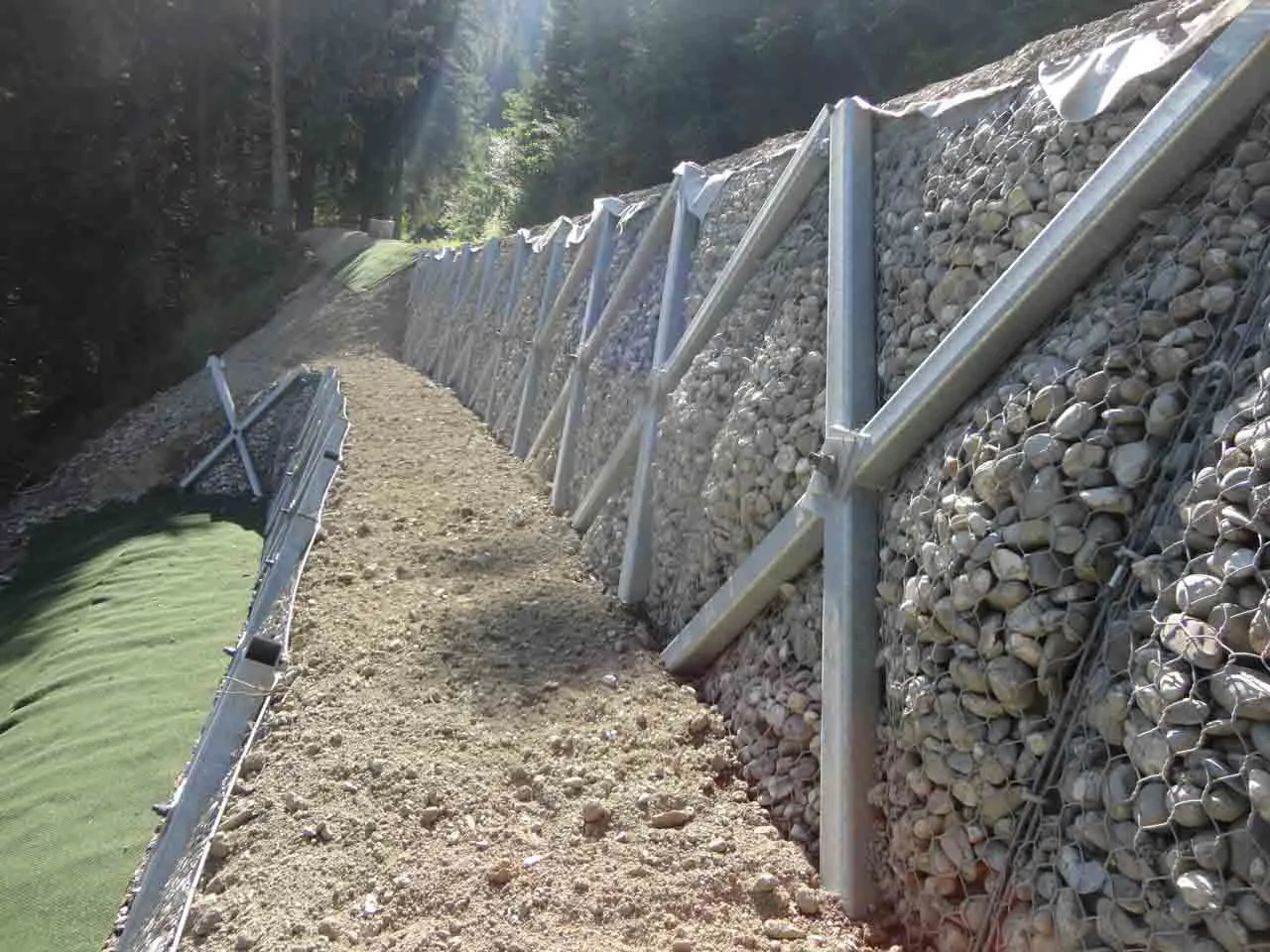

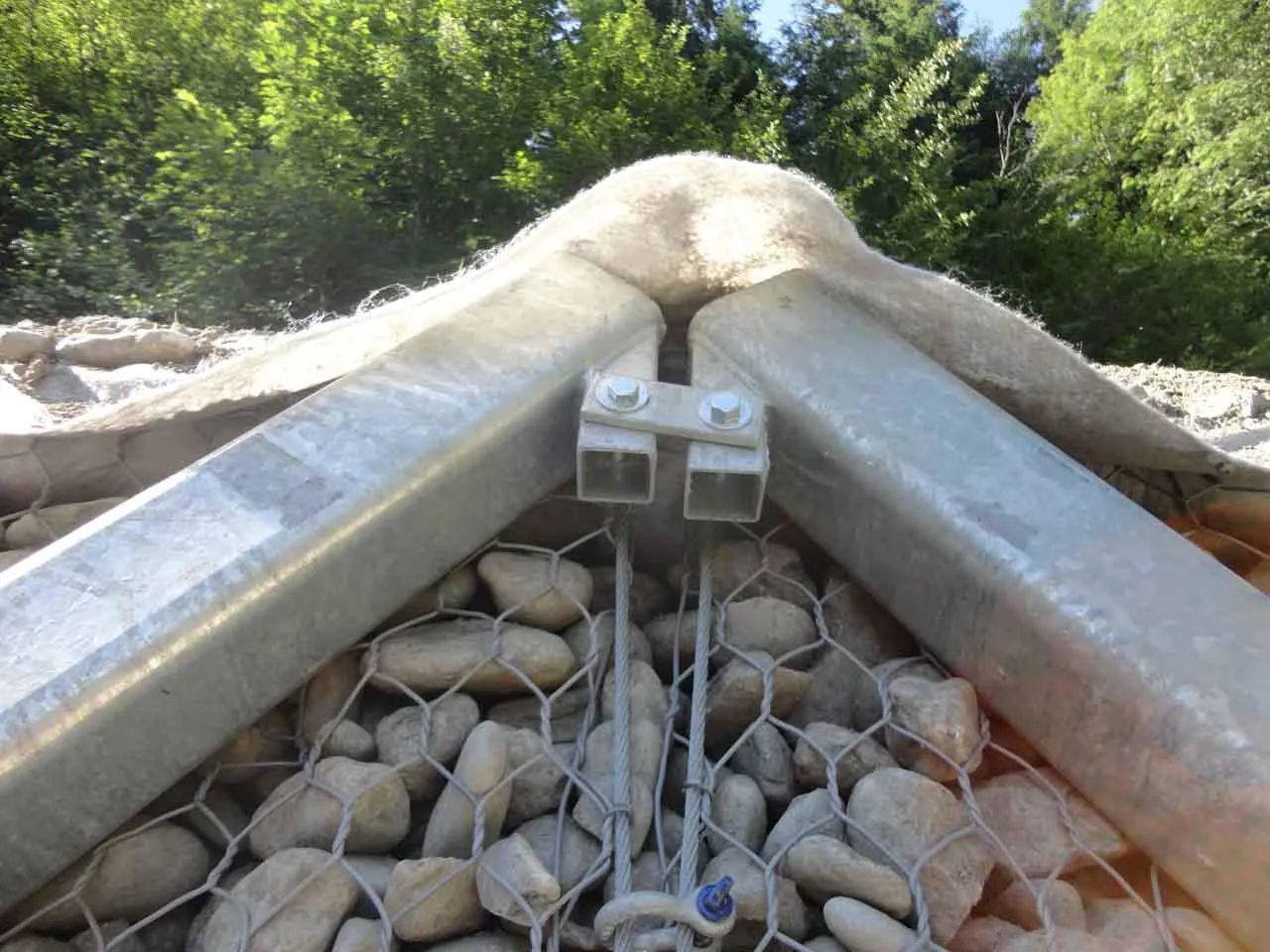

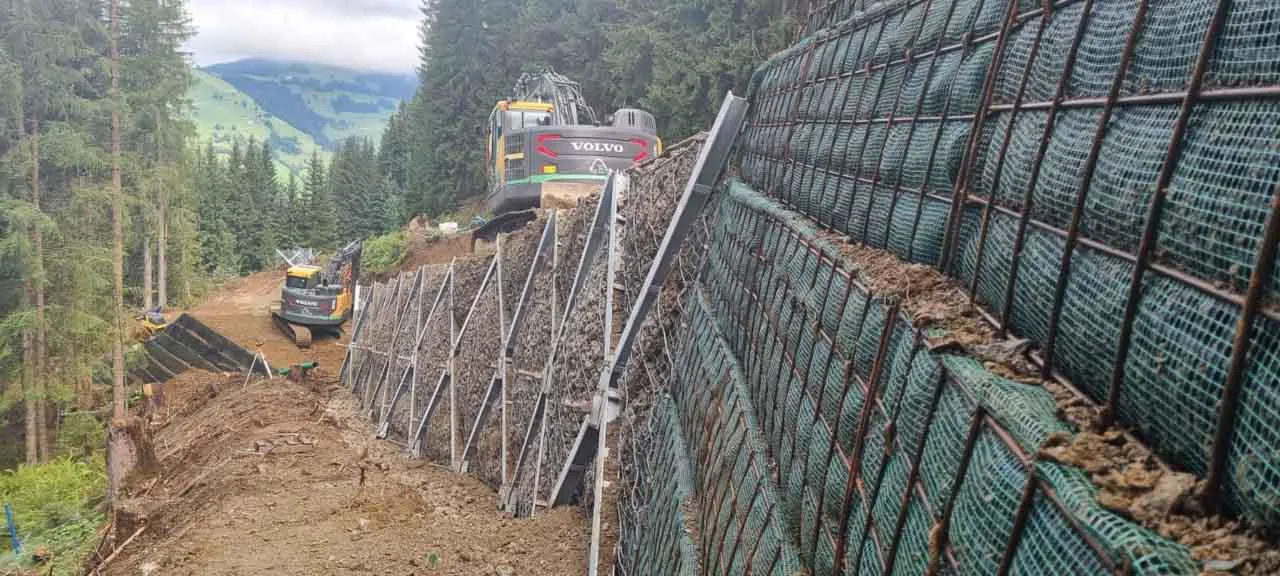

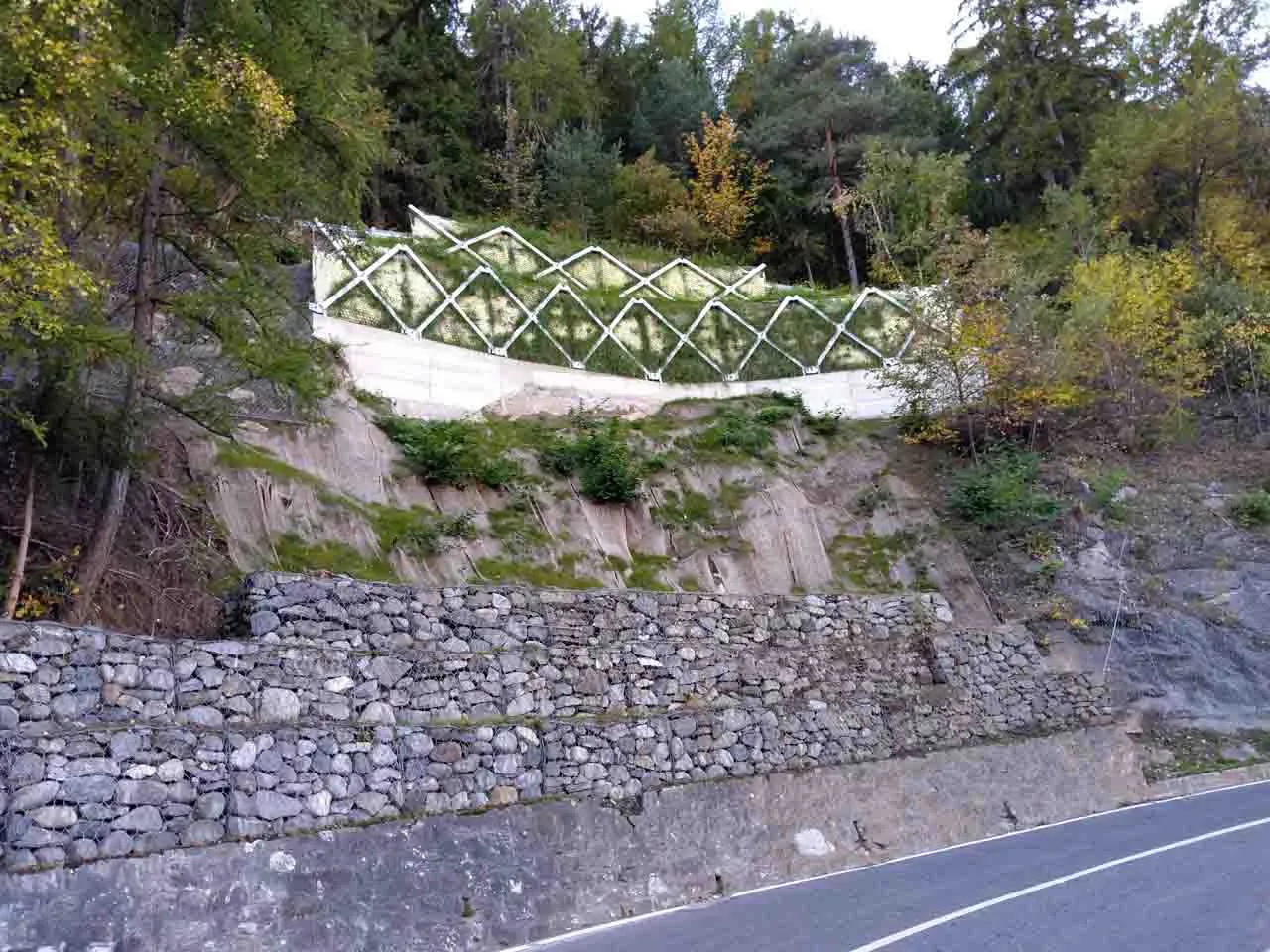

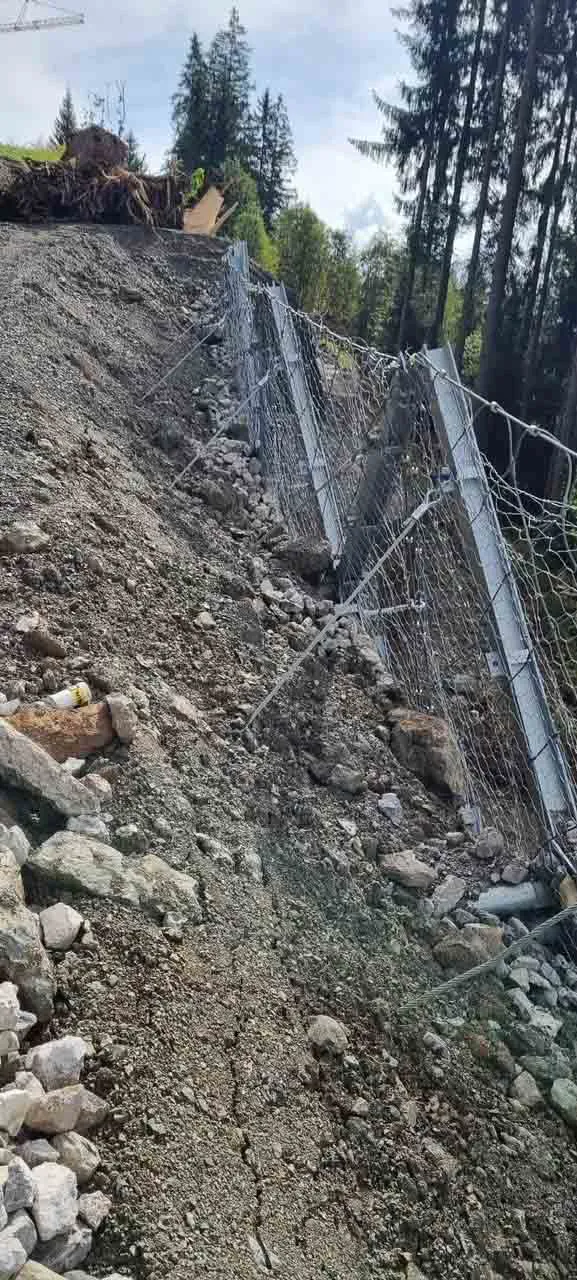

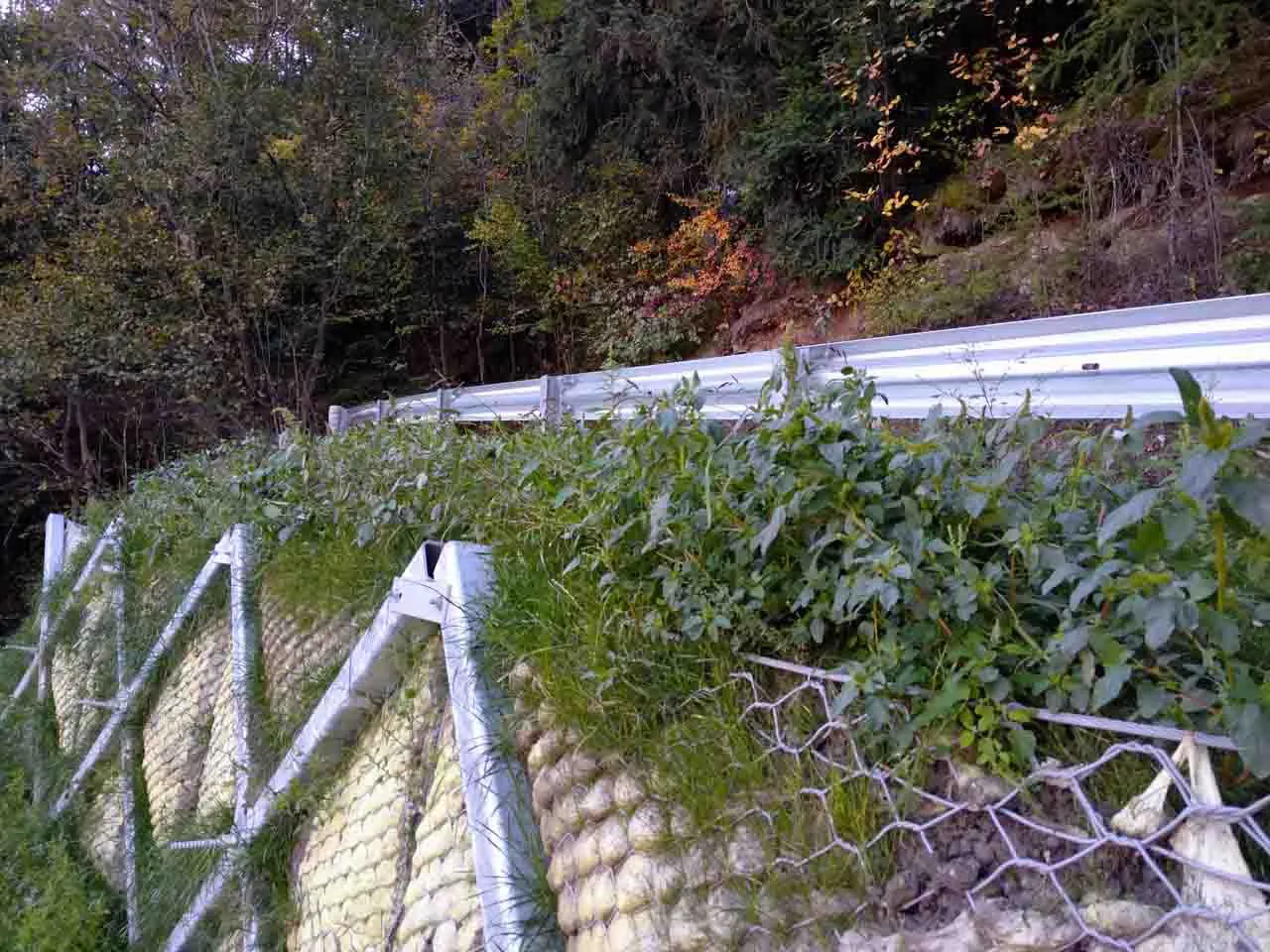

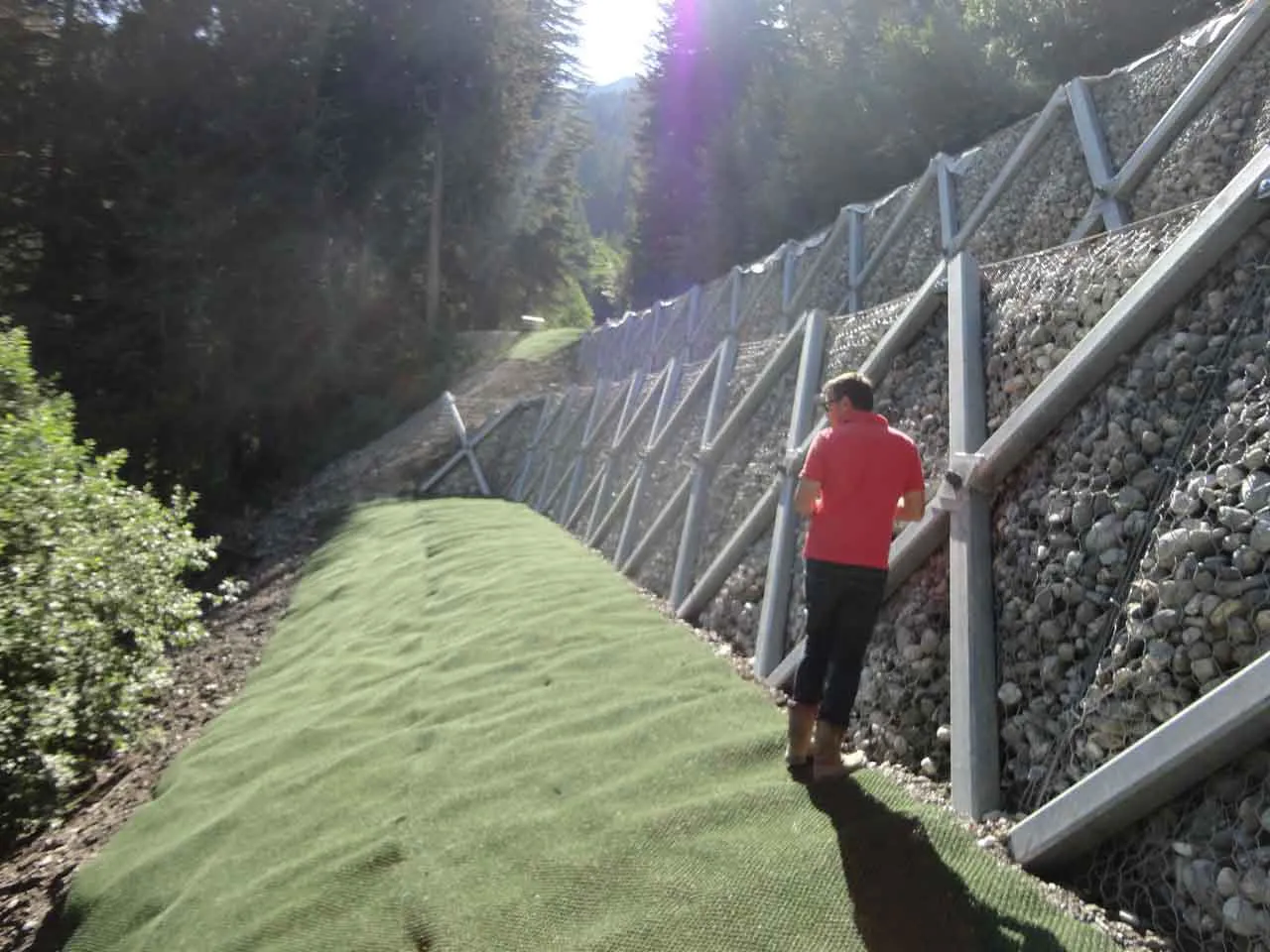

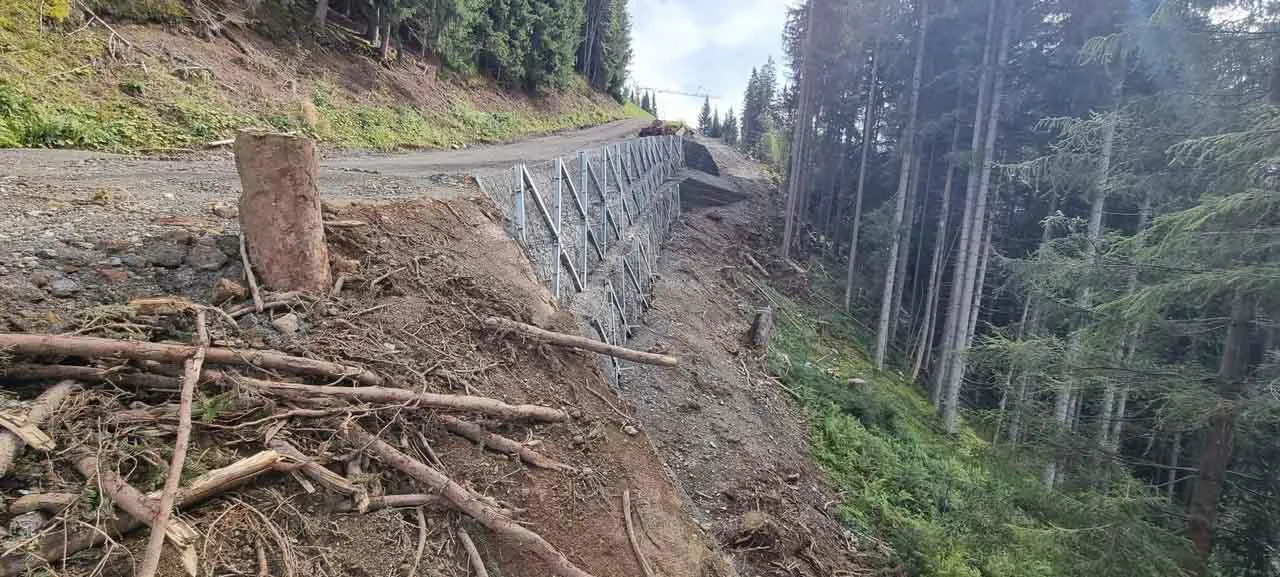

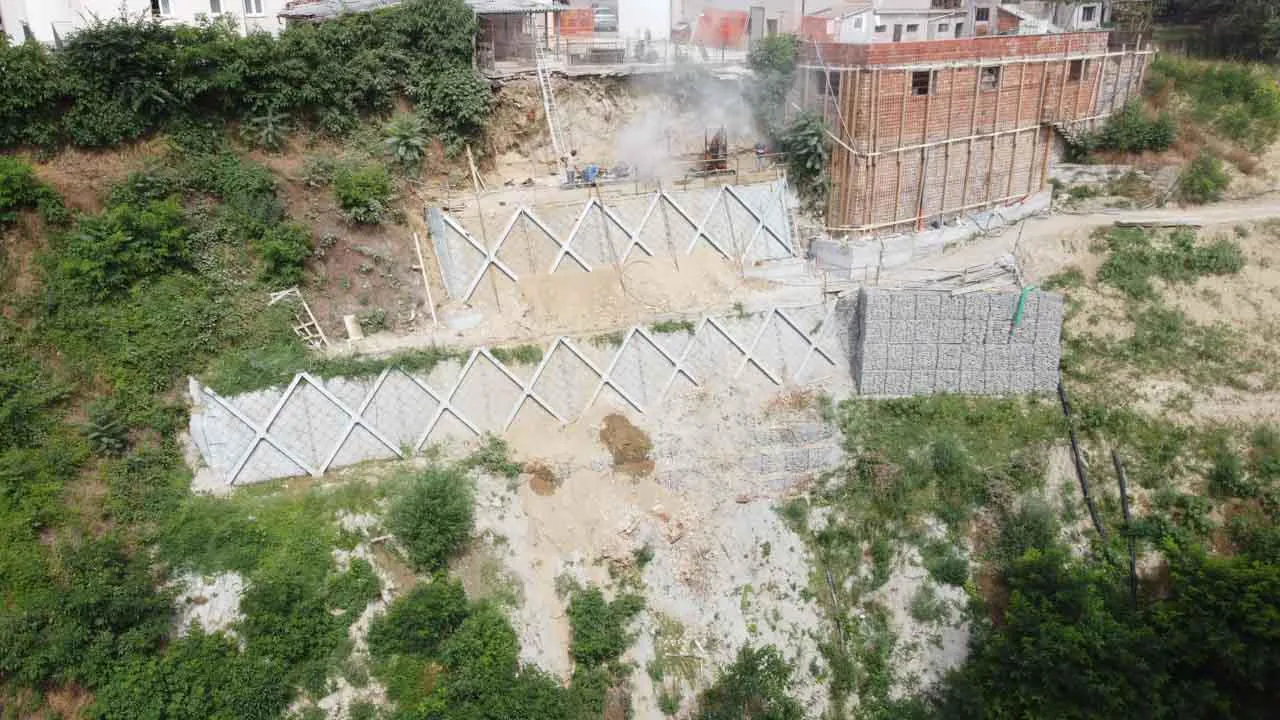

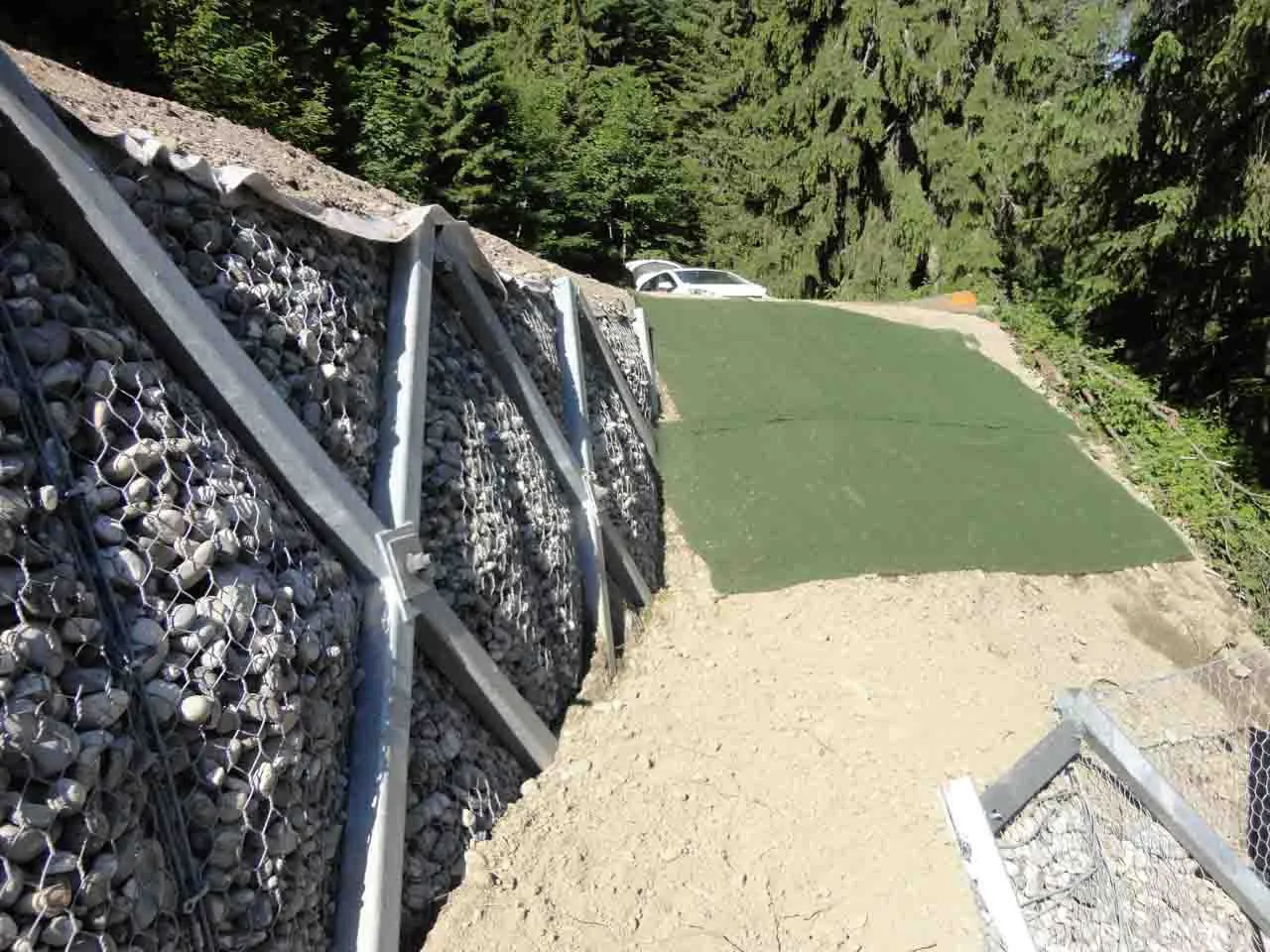

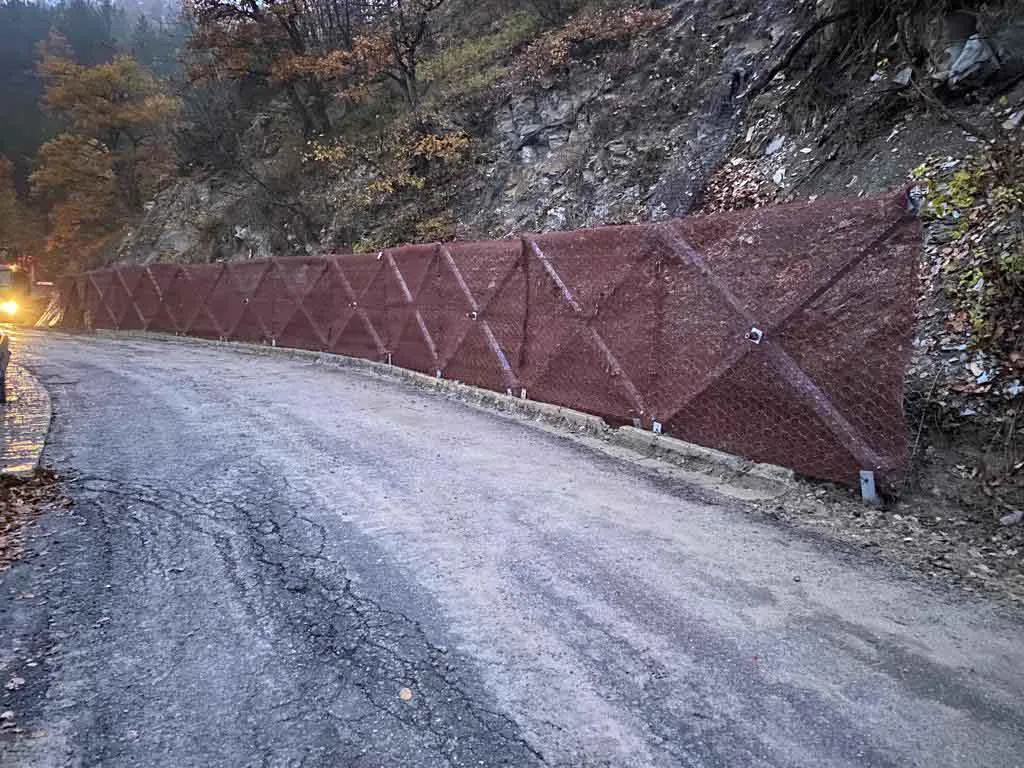

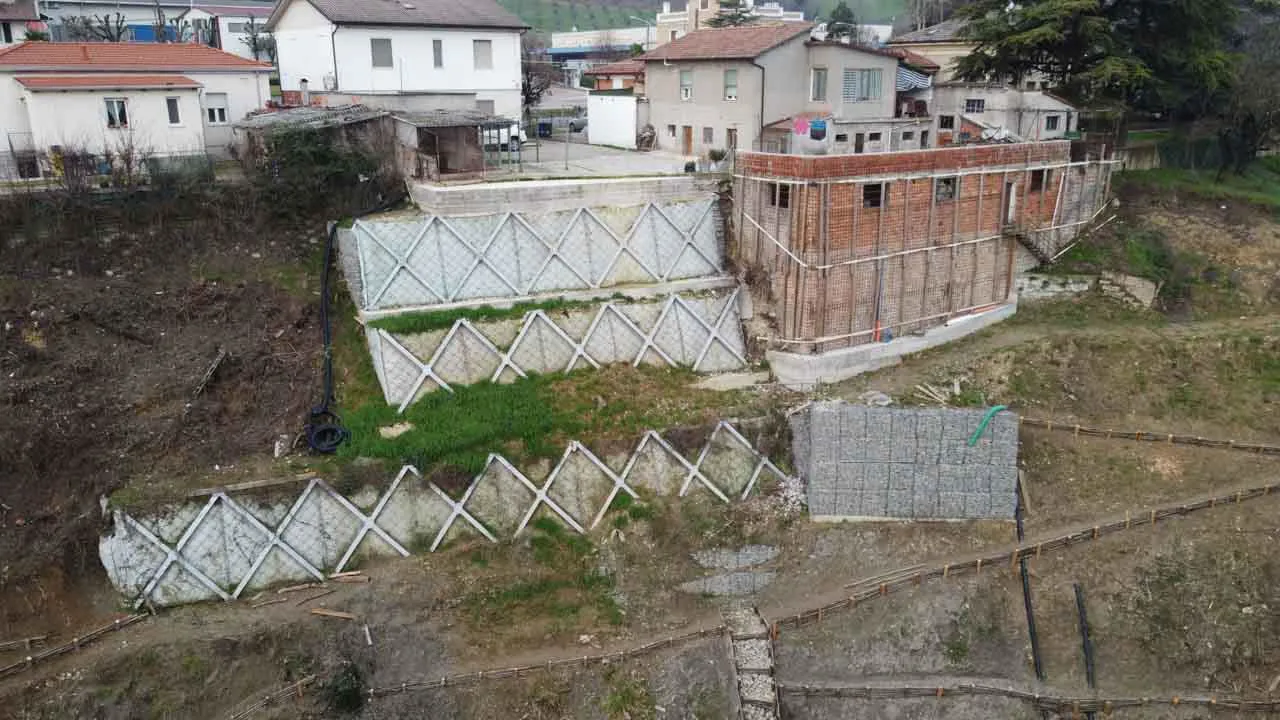

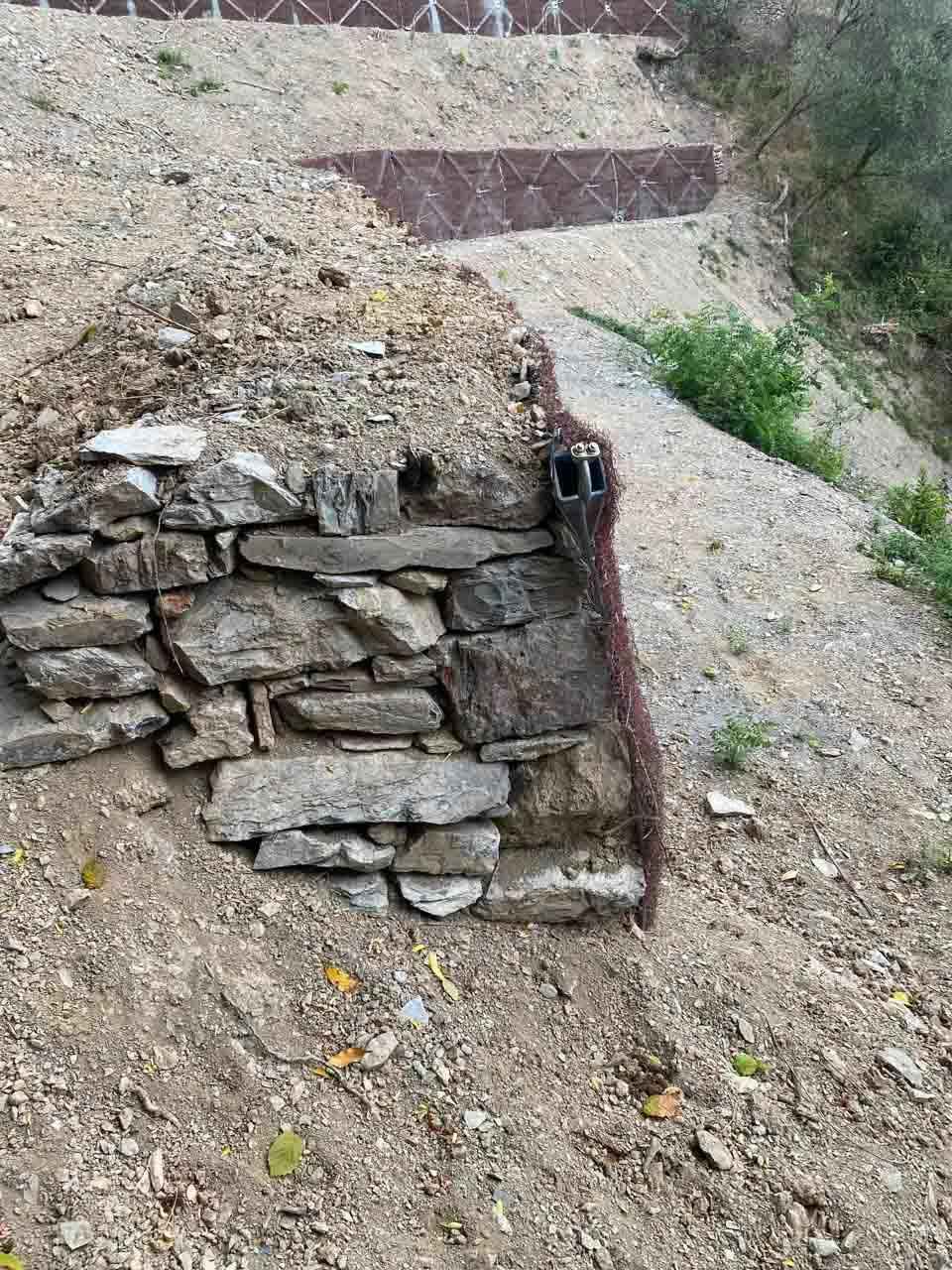

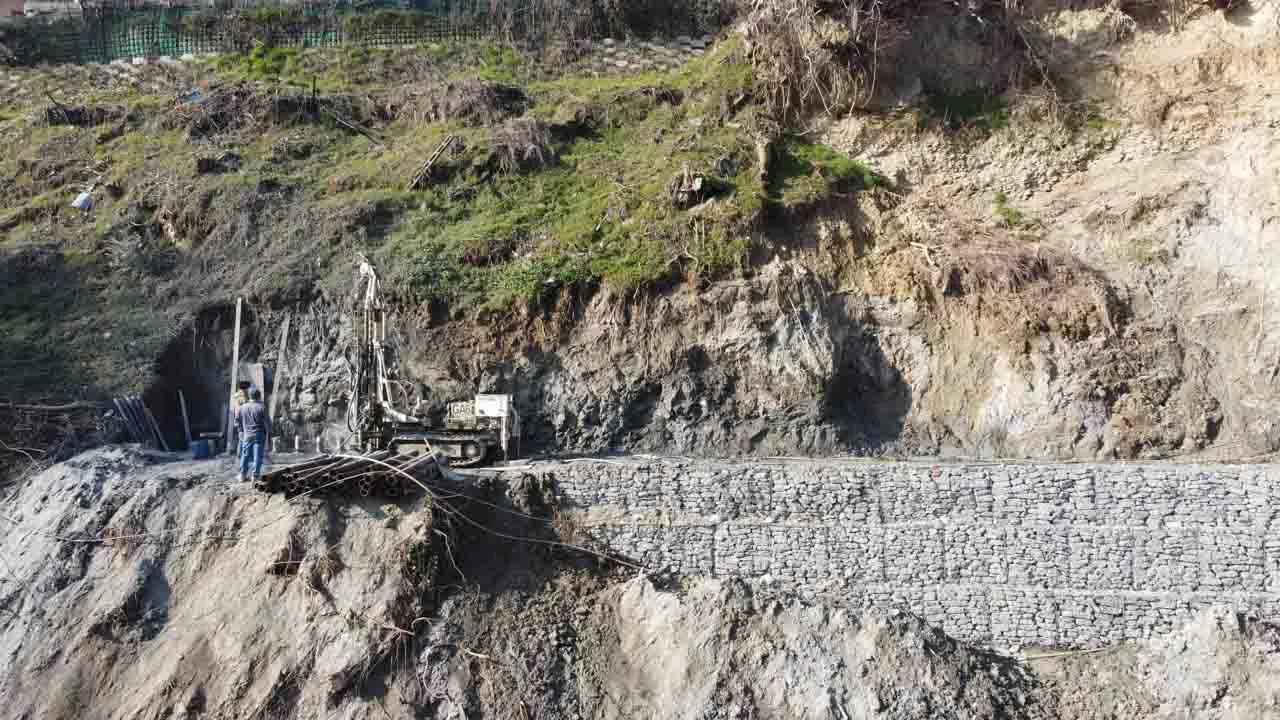

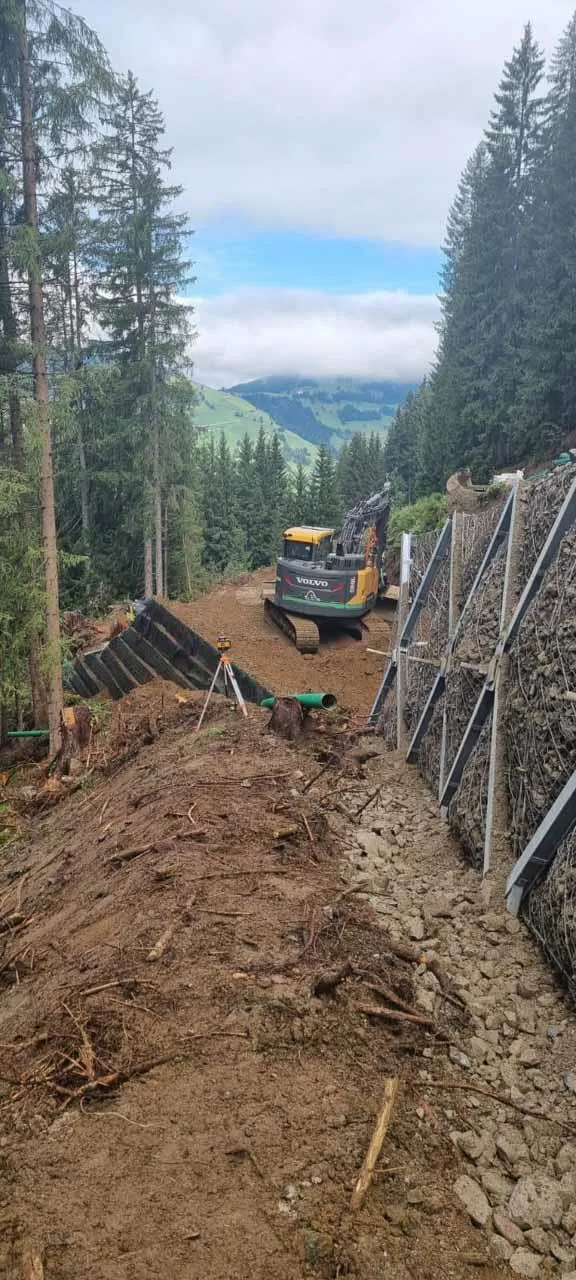

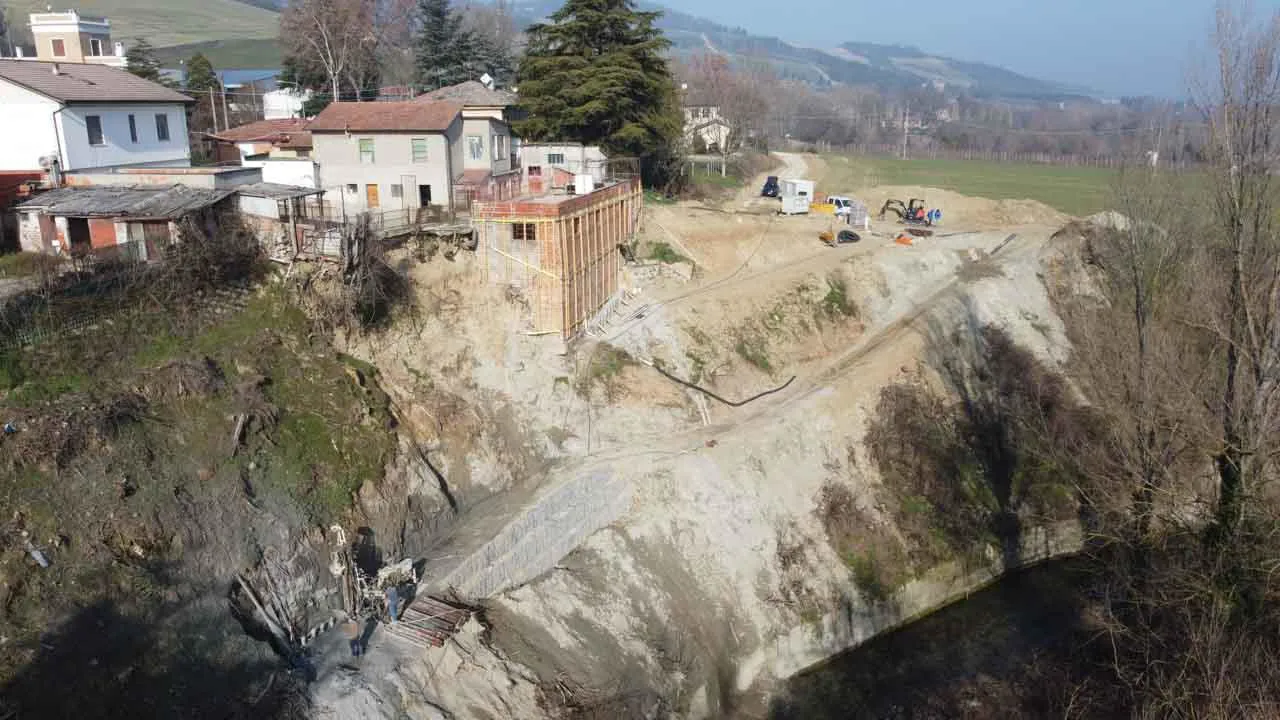

ERDOX PLACCAGGIO

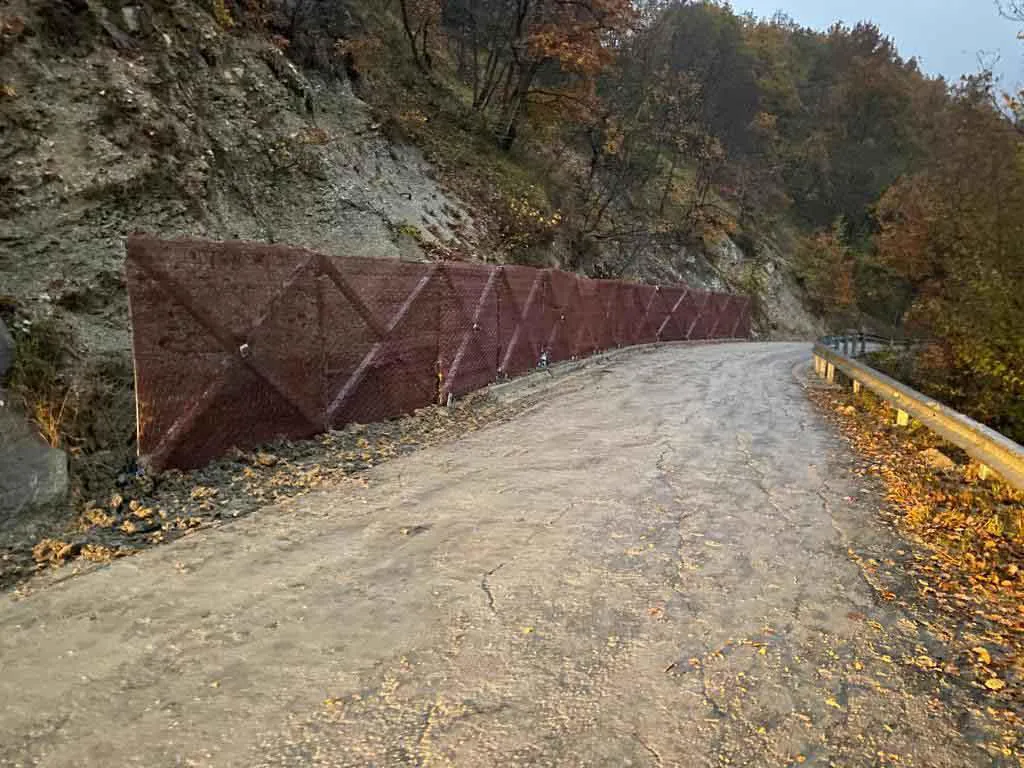

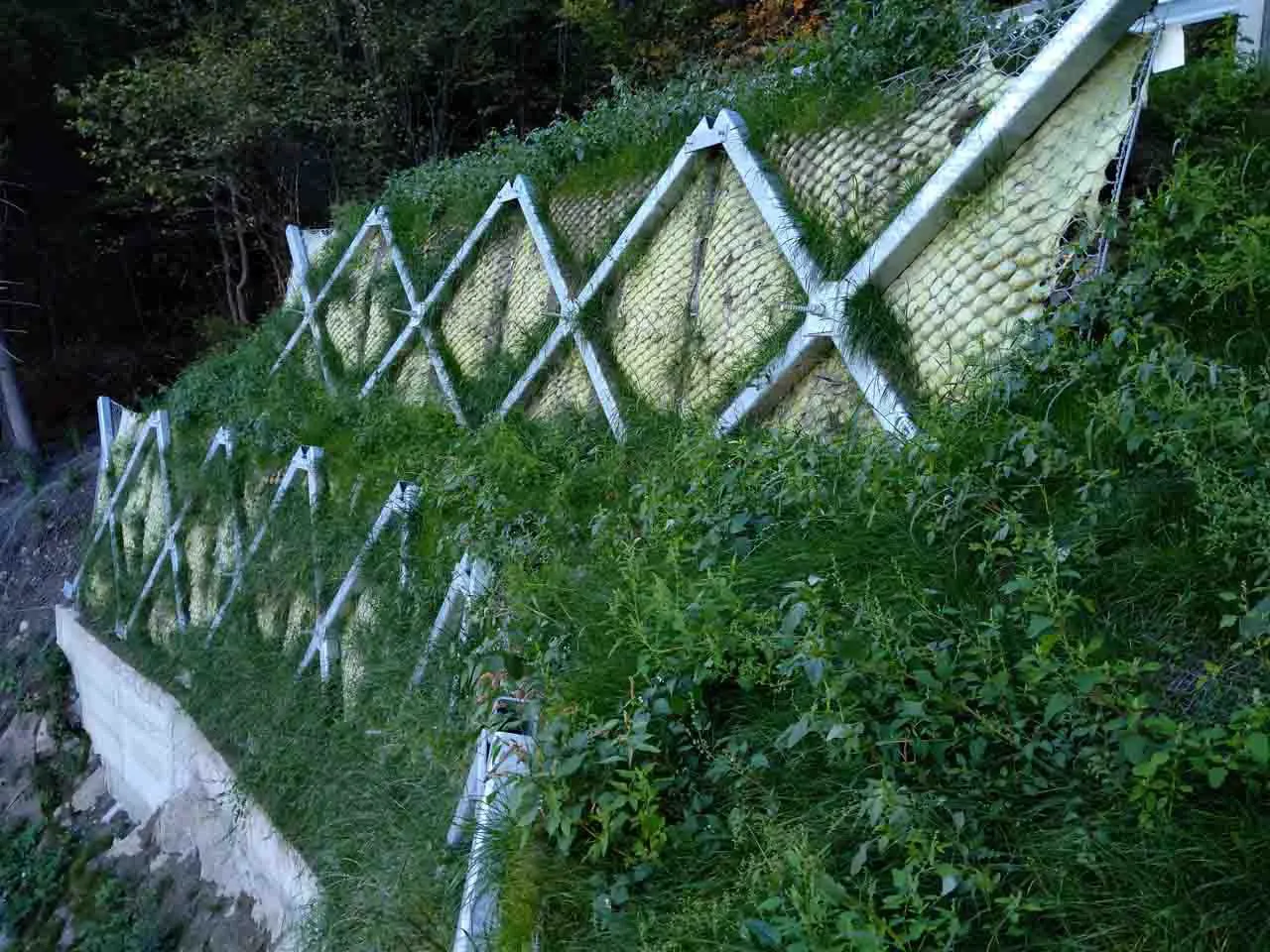

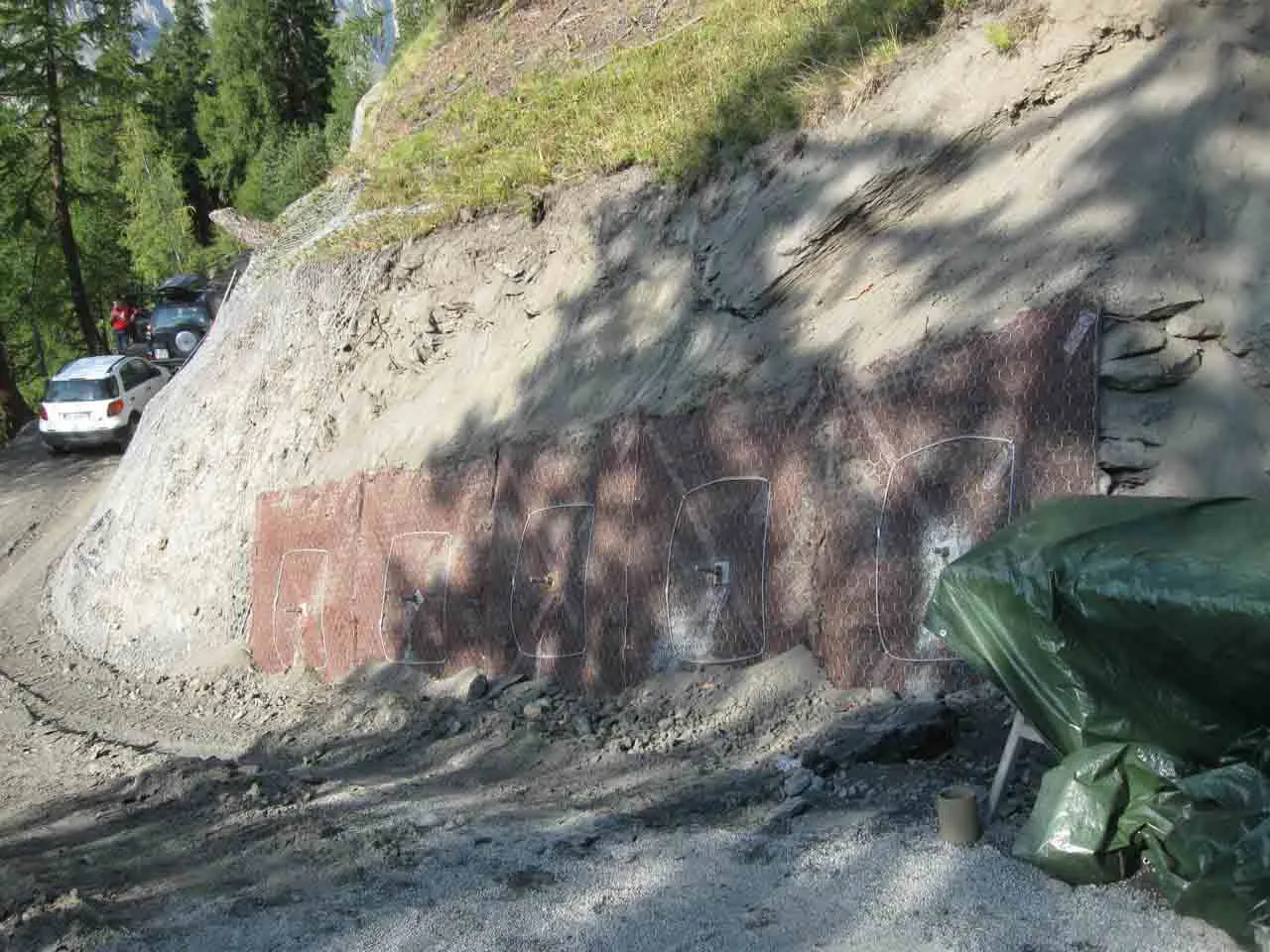

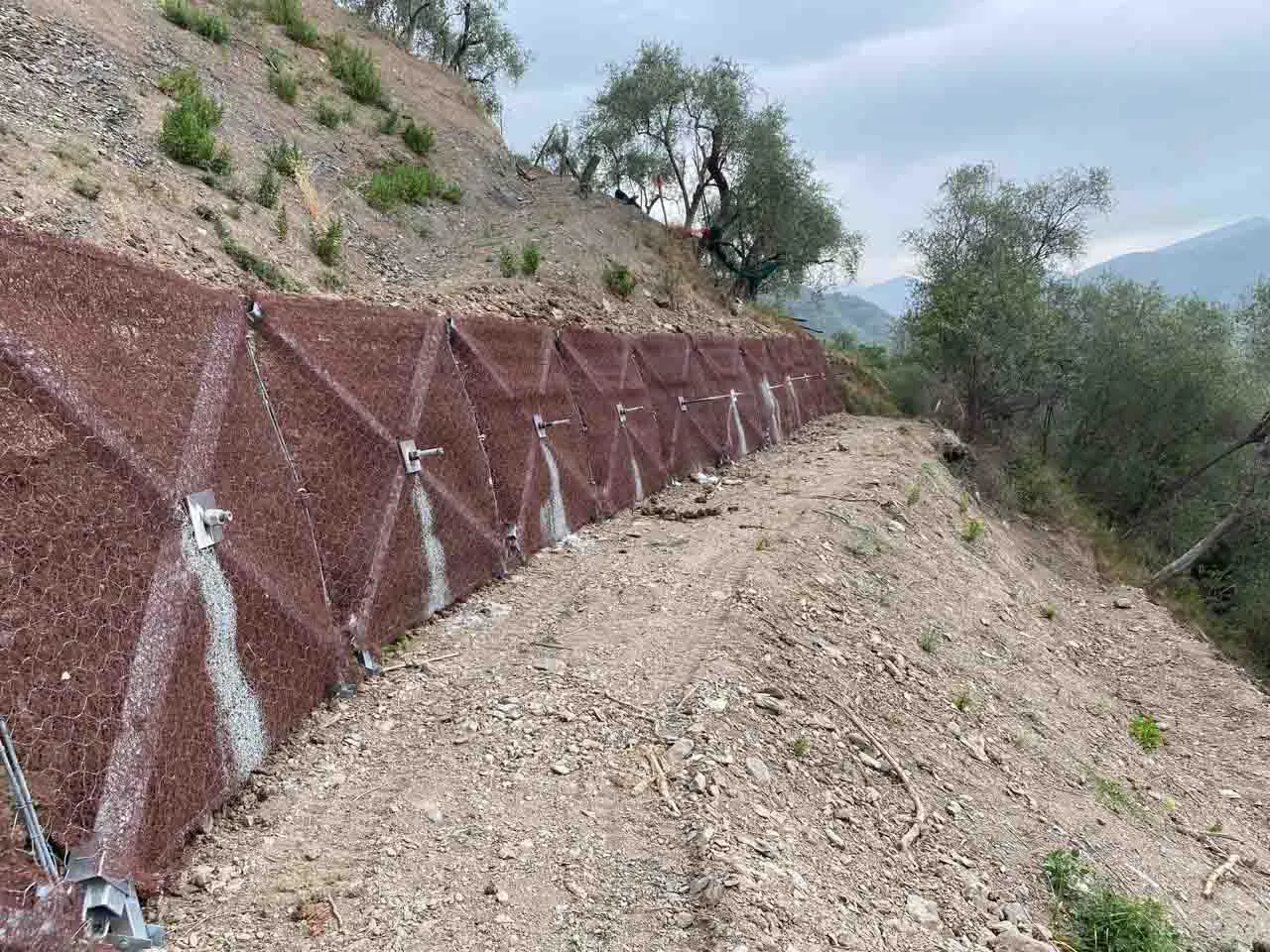

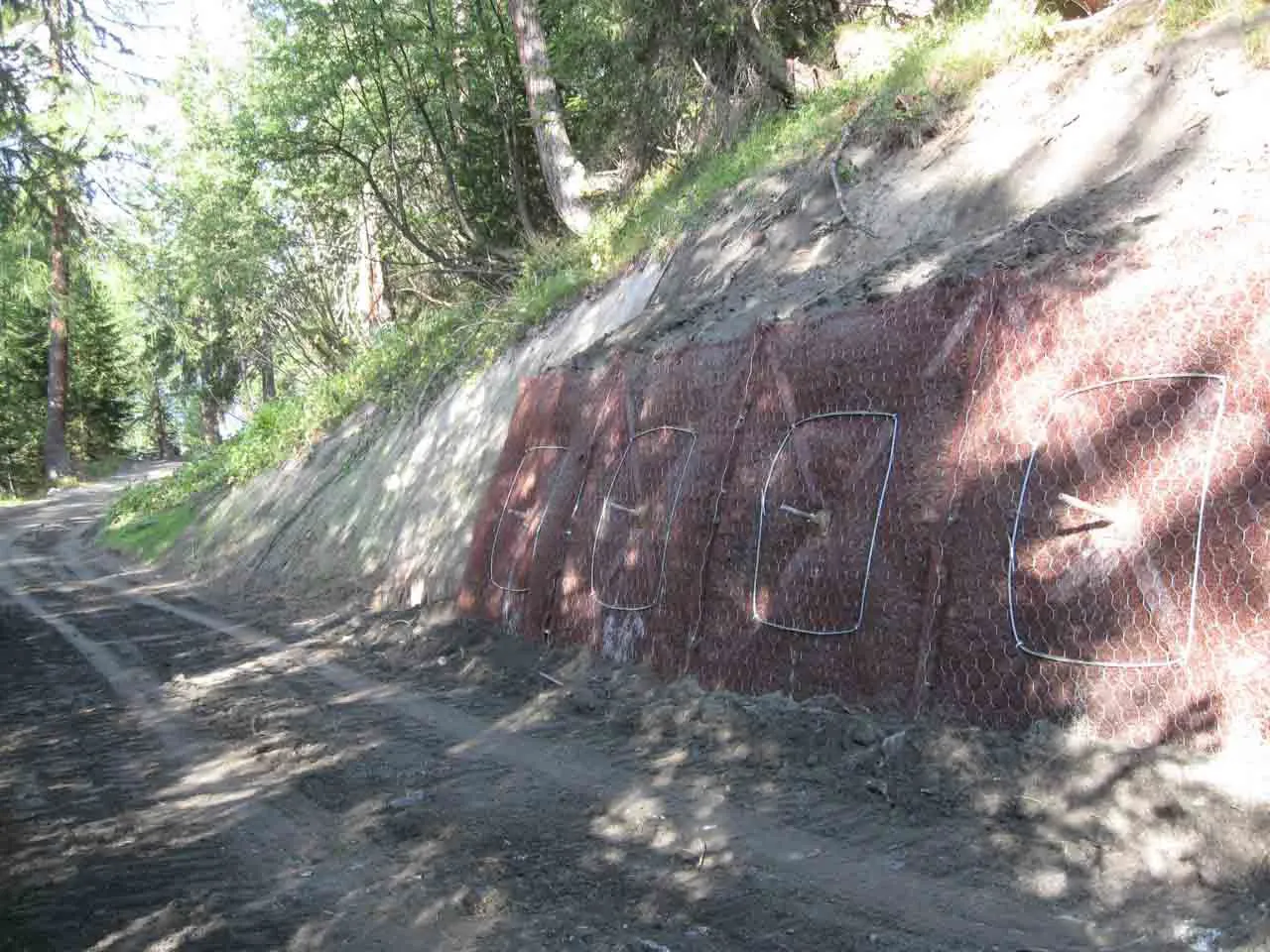

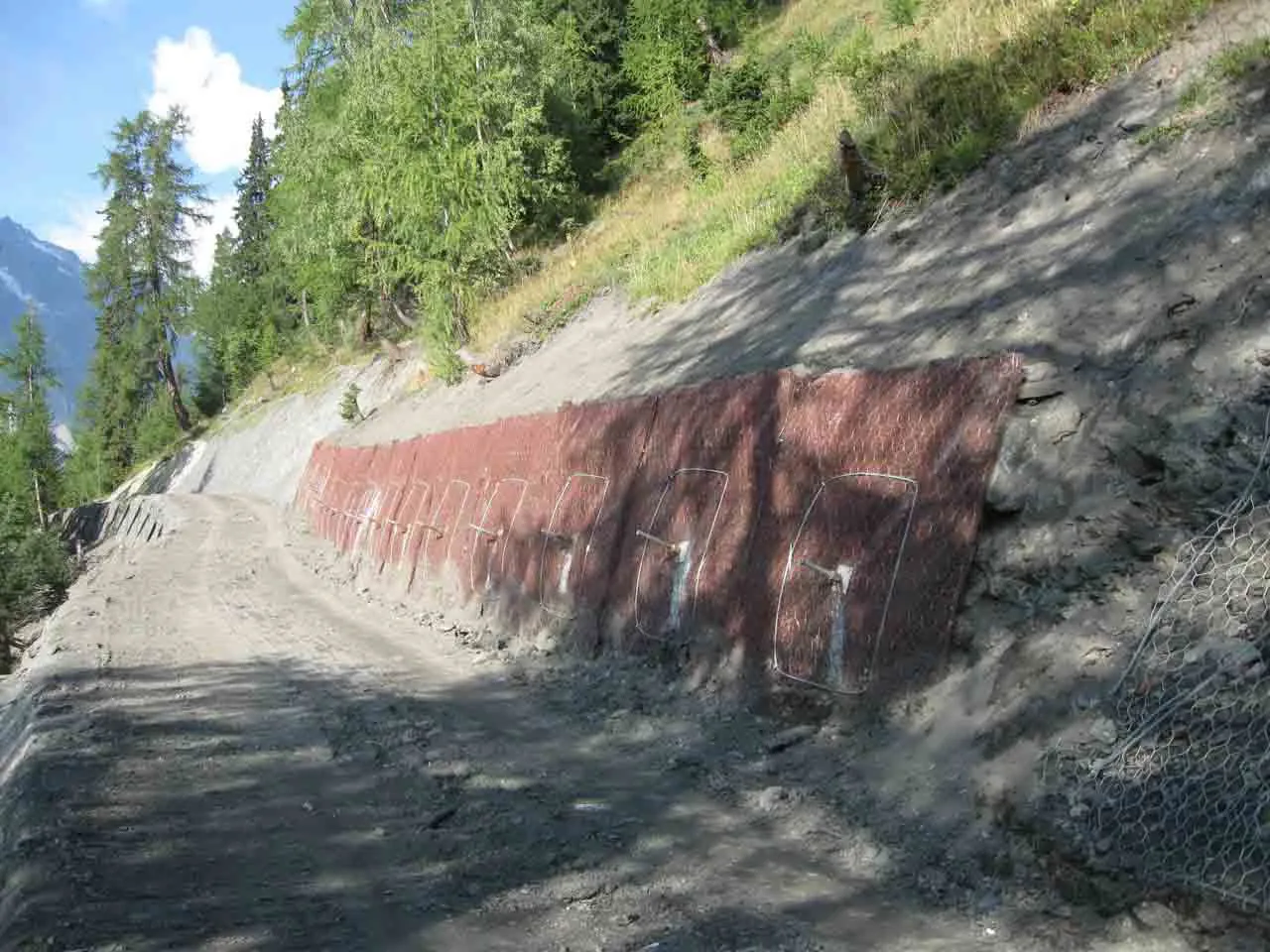

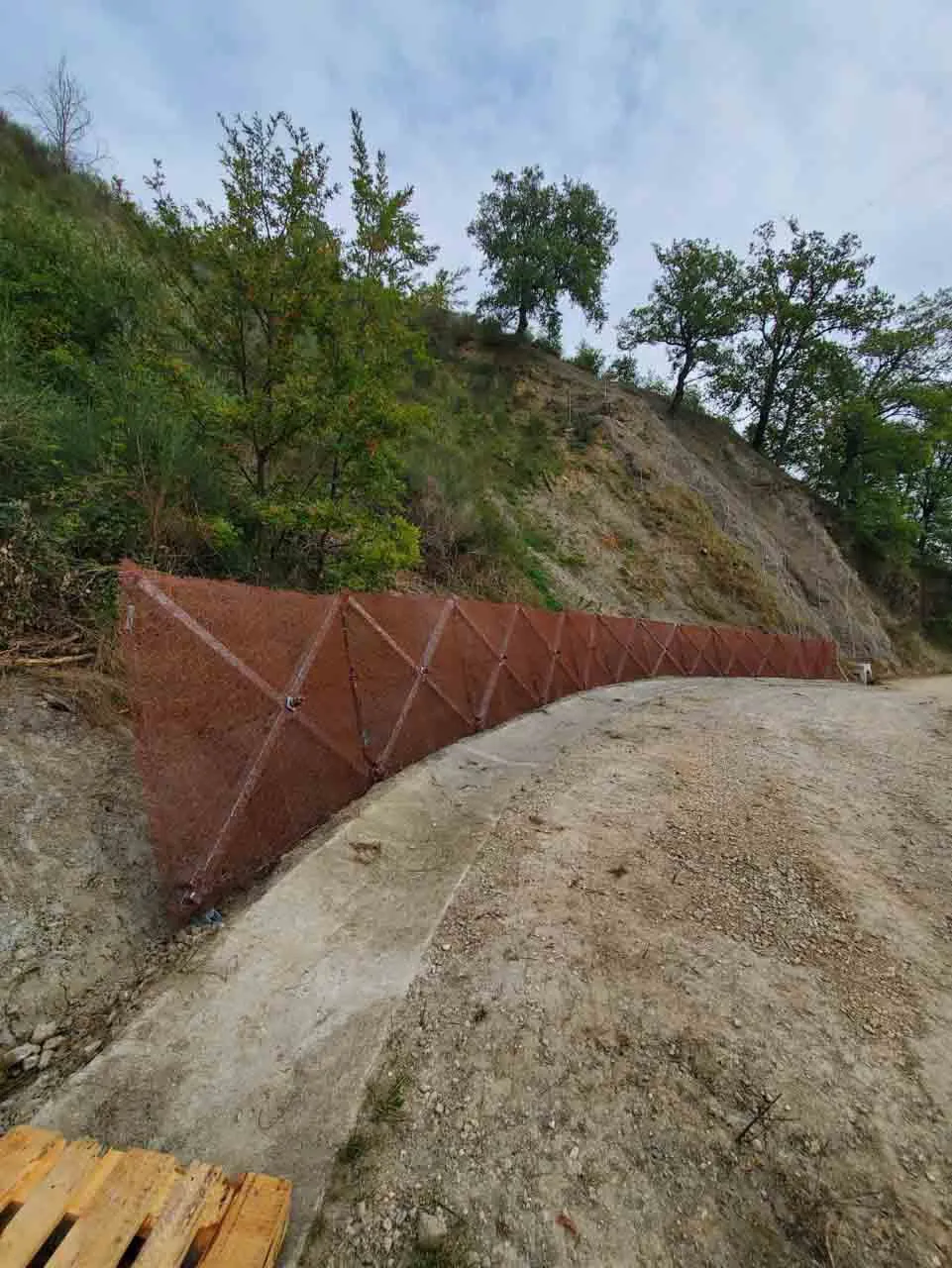

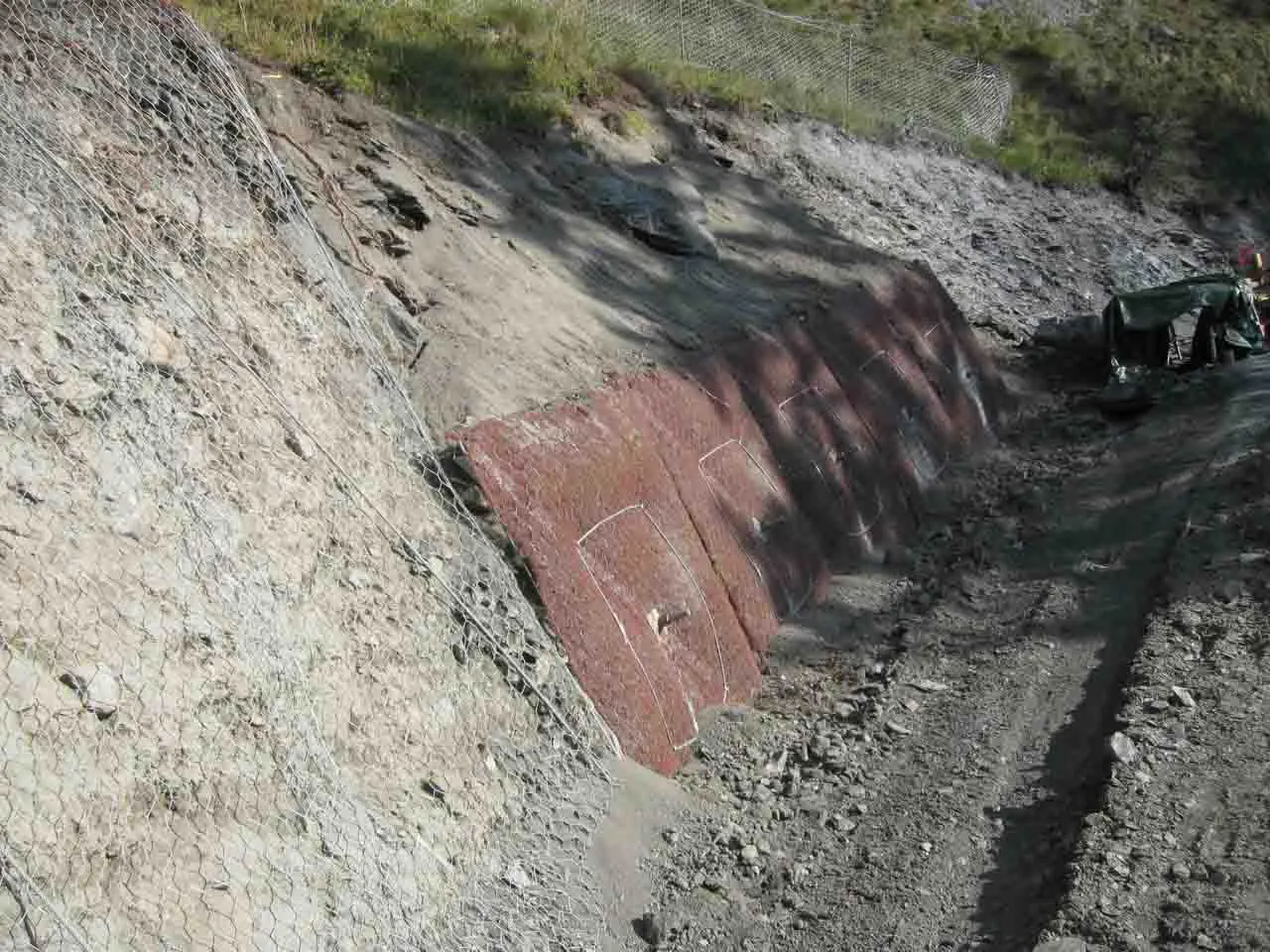

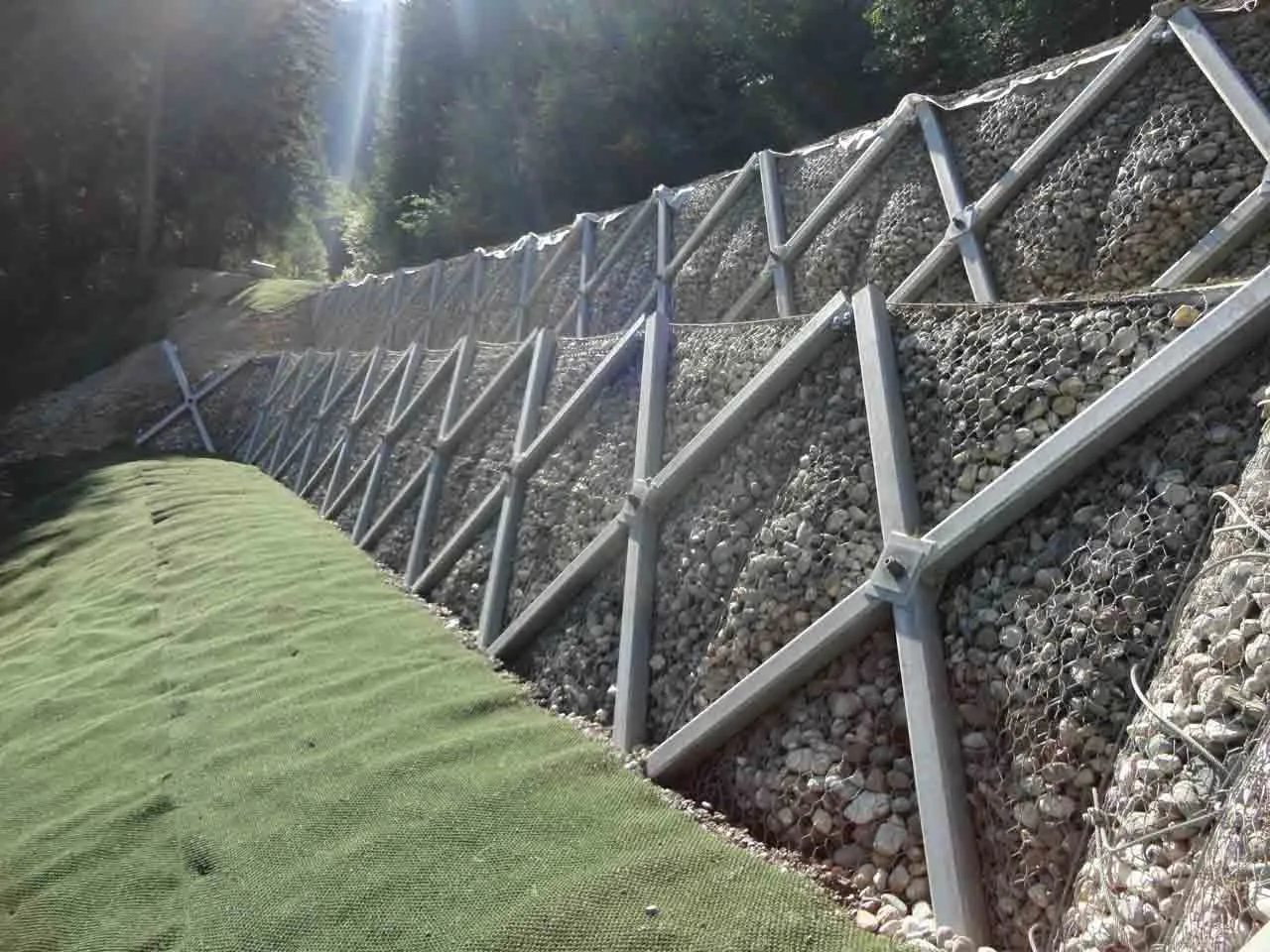

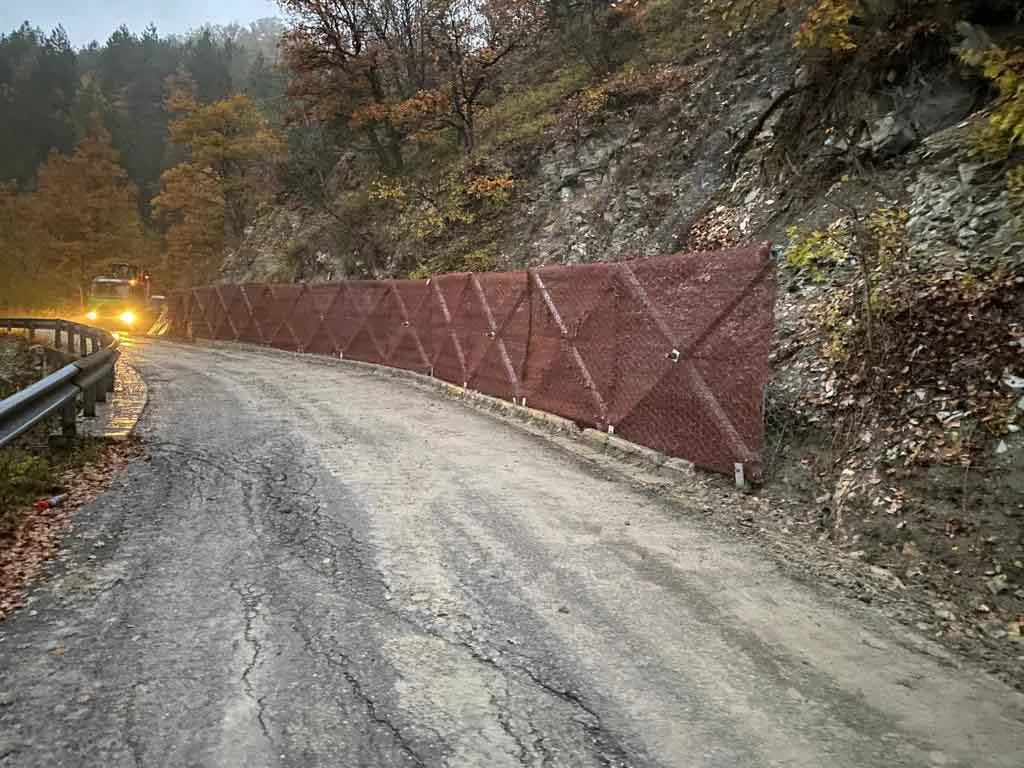

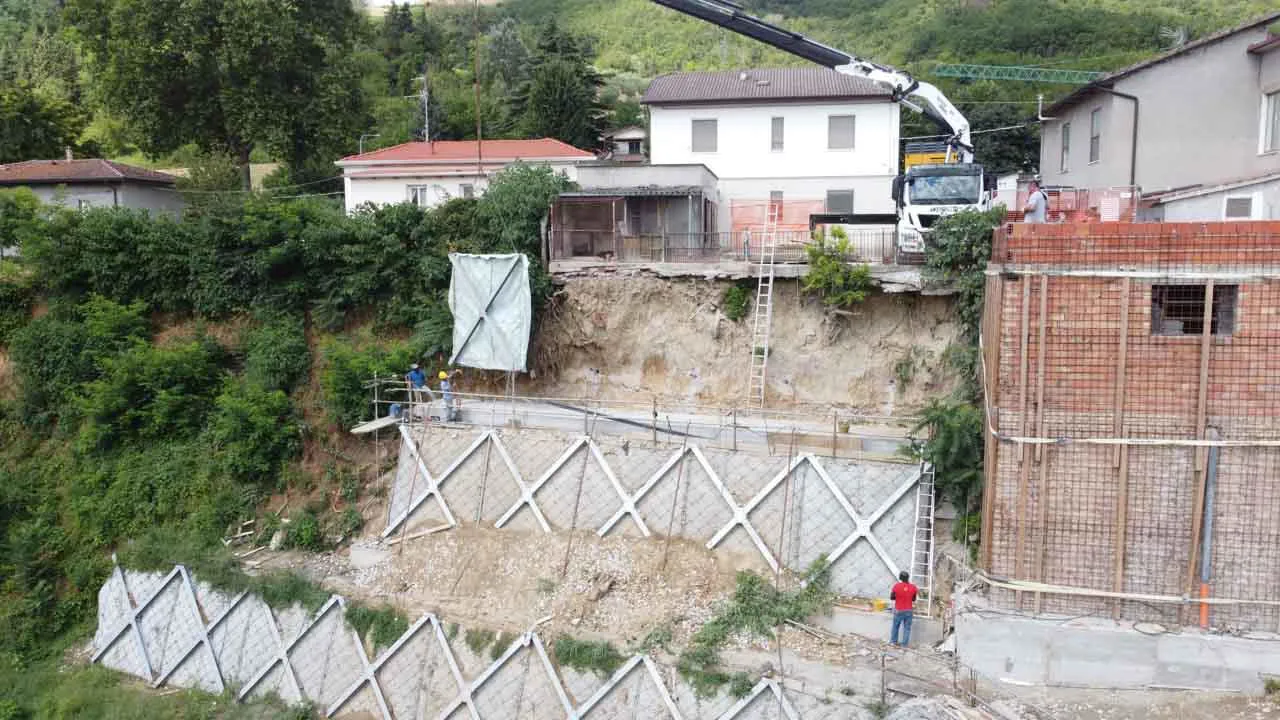

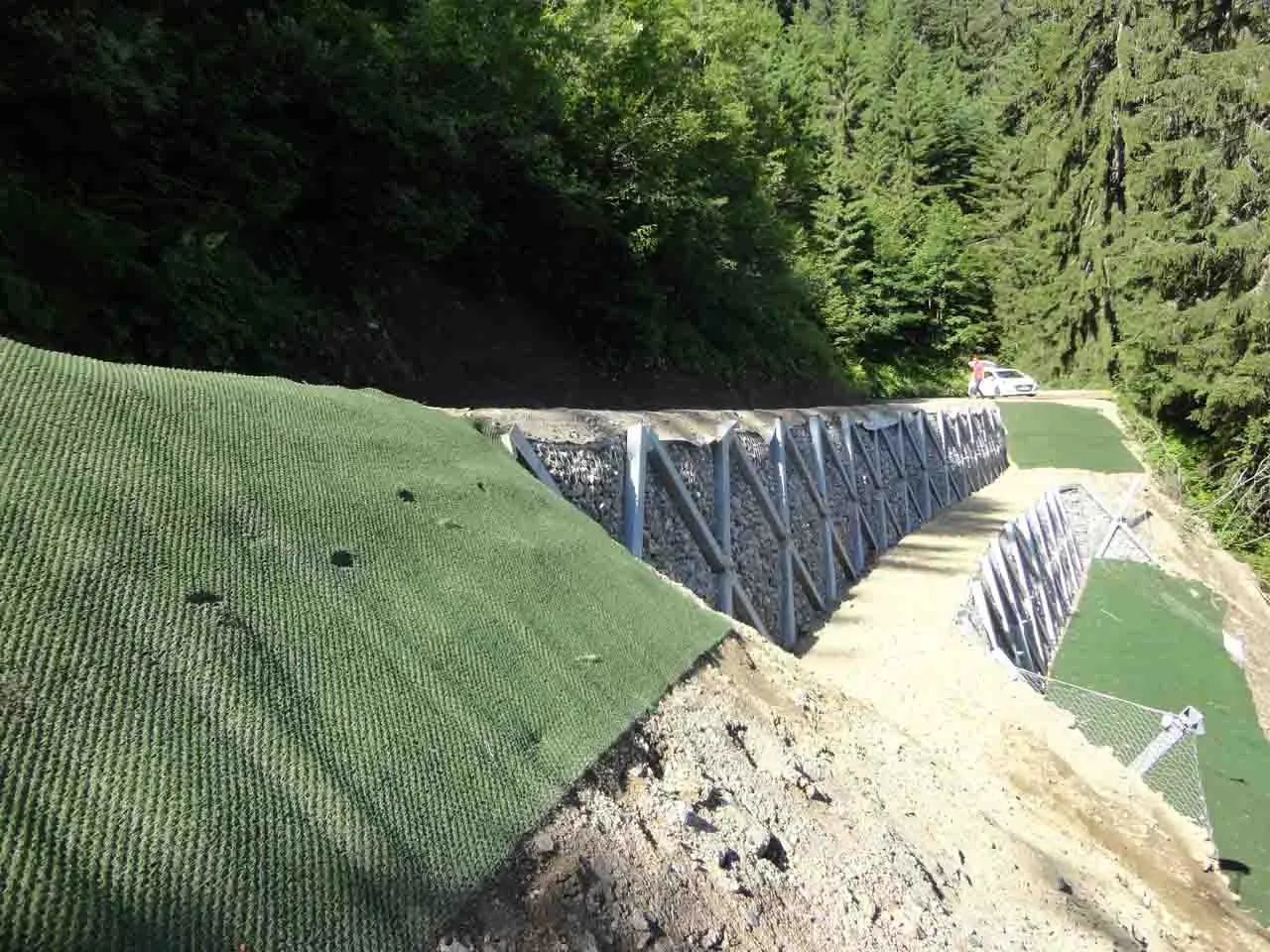

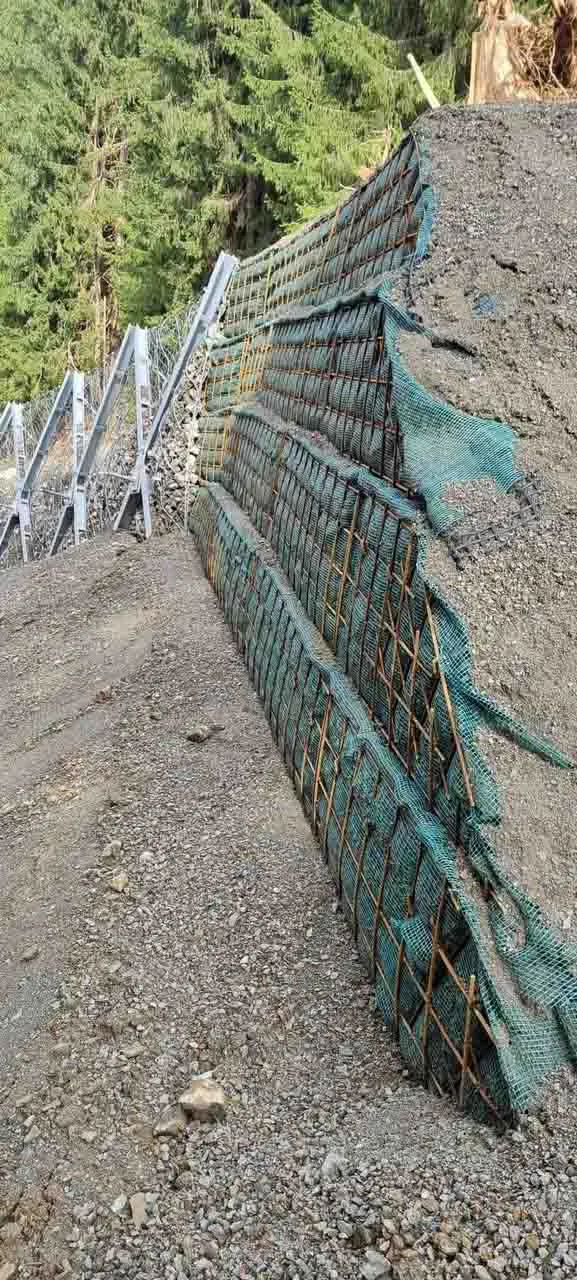

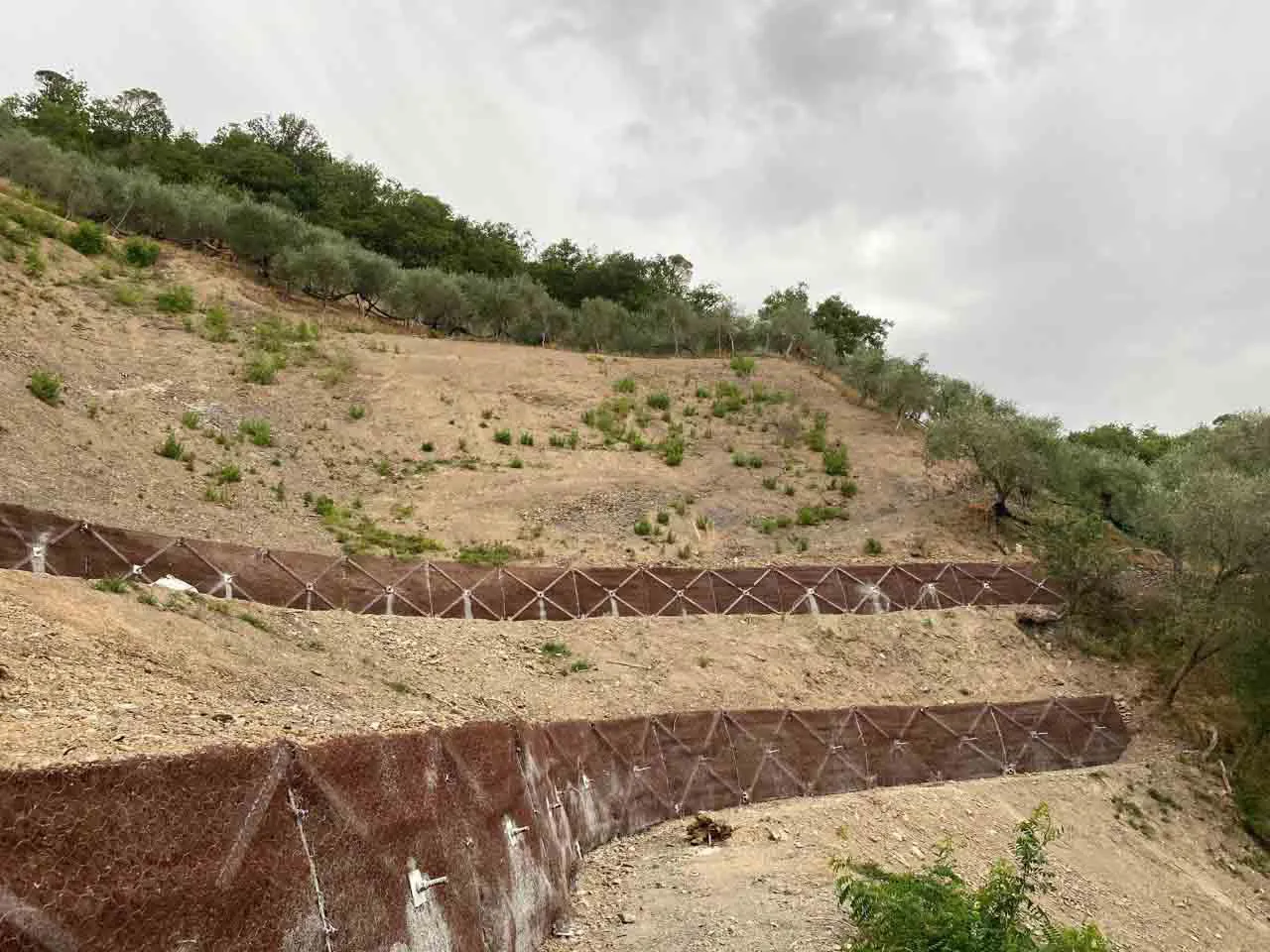

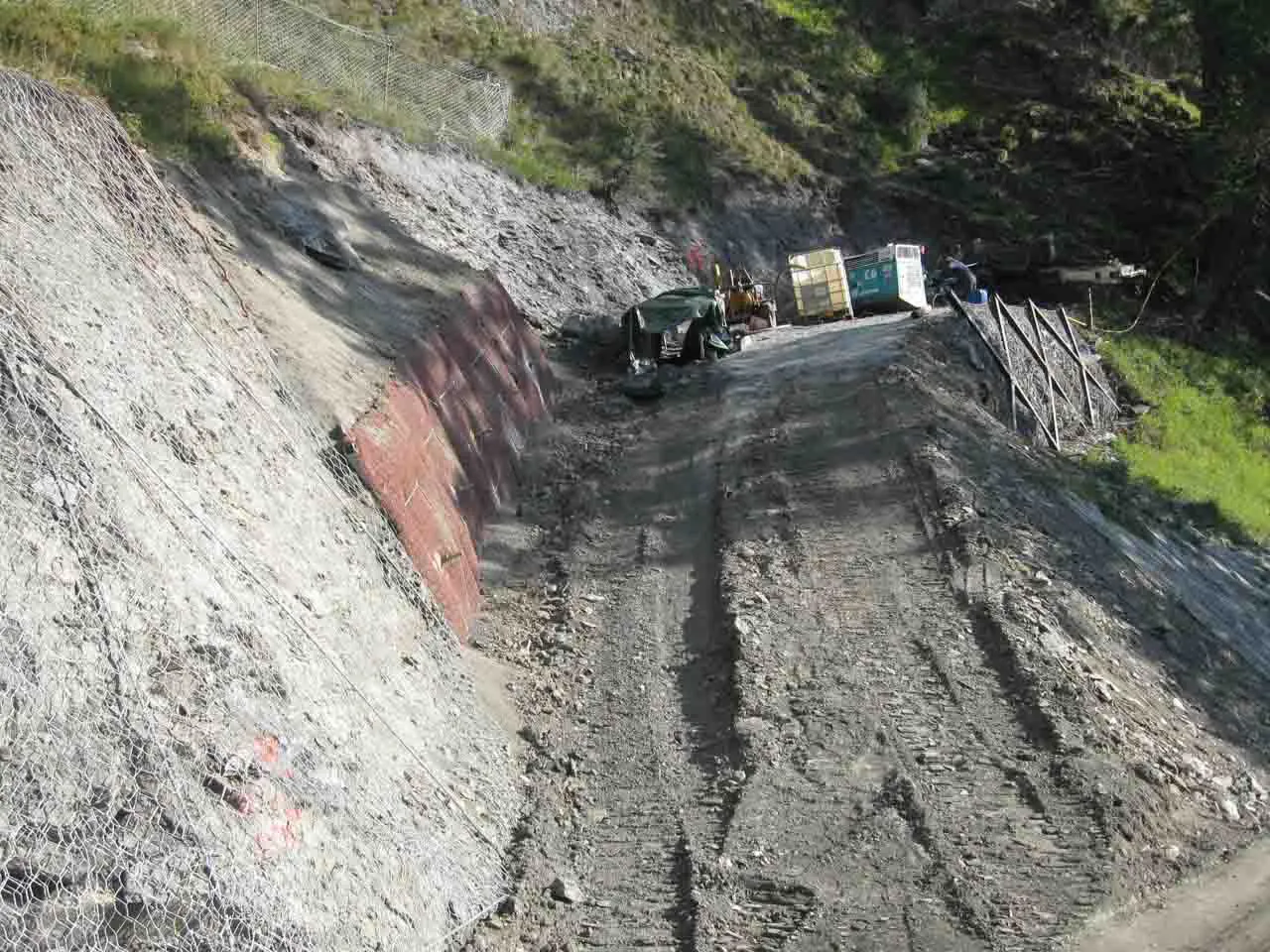

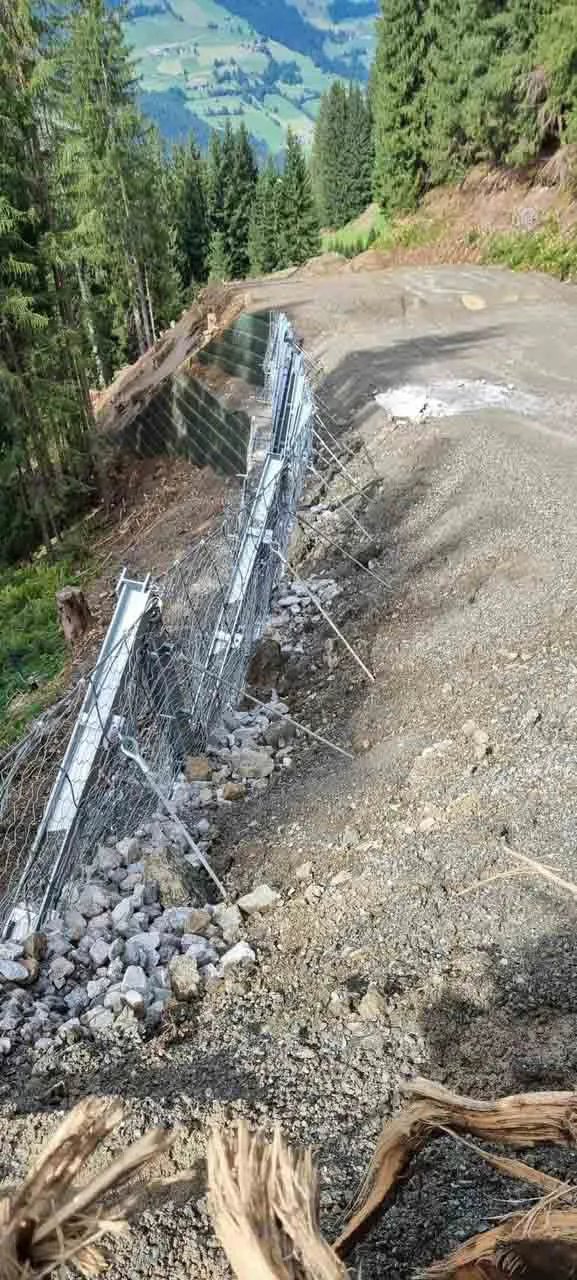

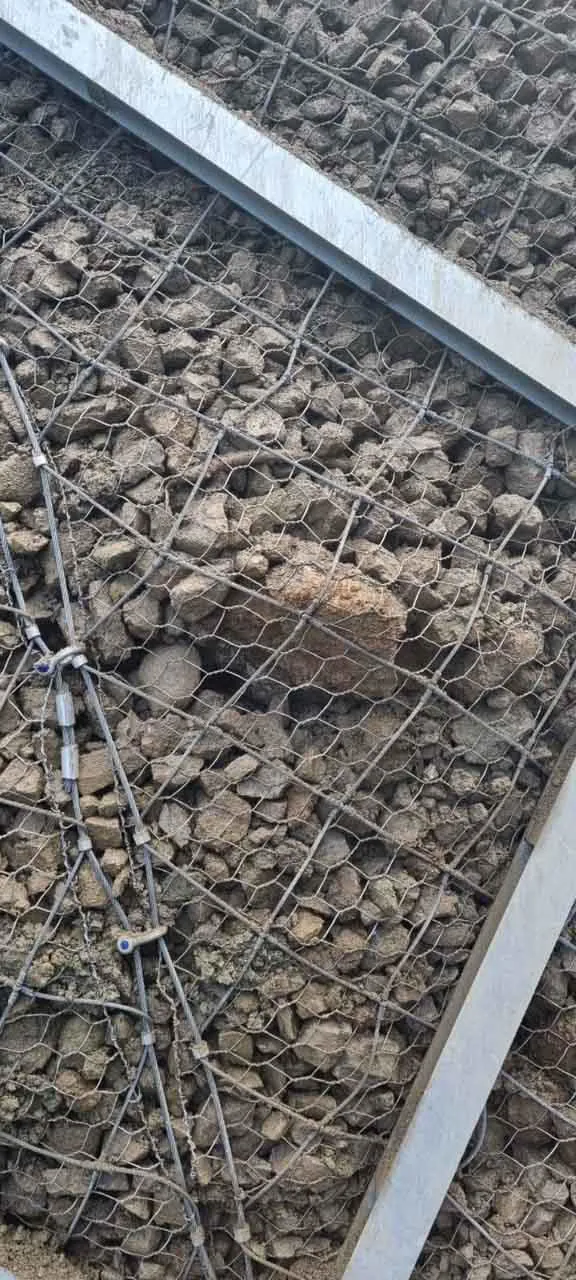

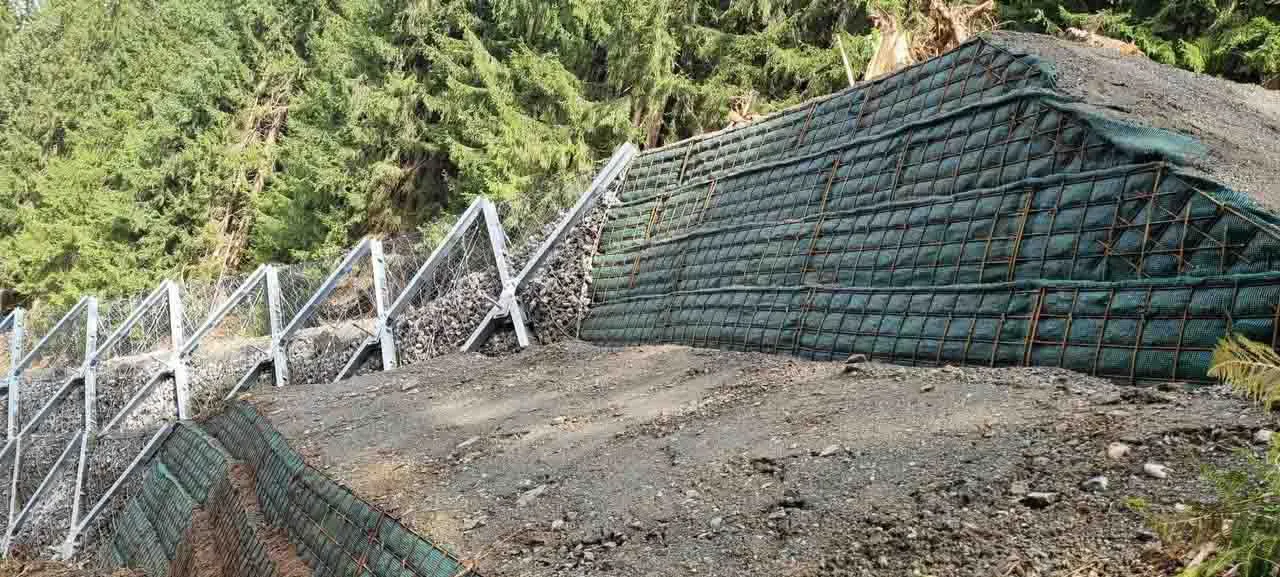

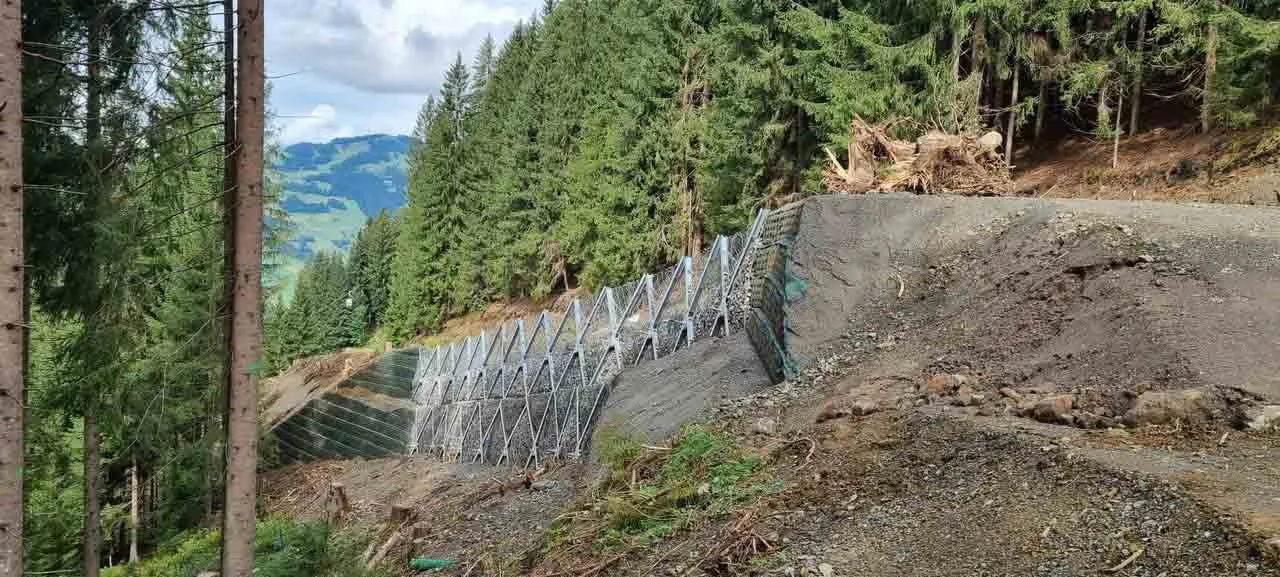

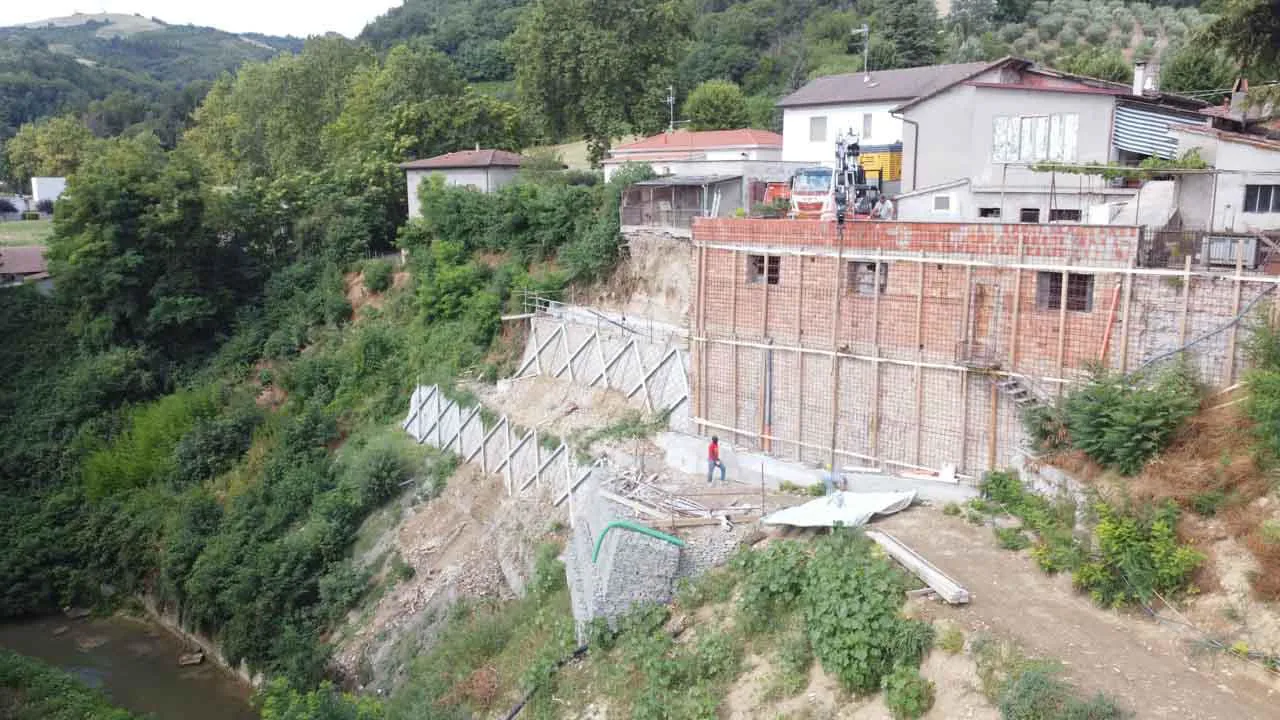

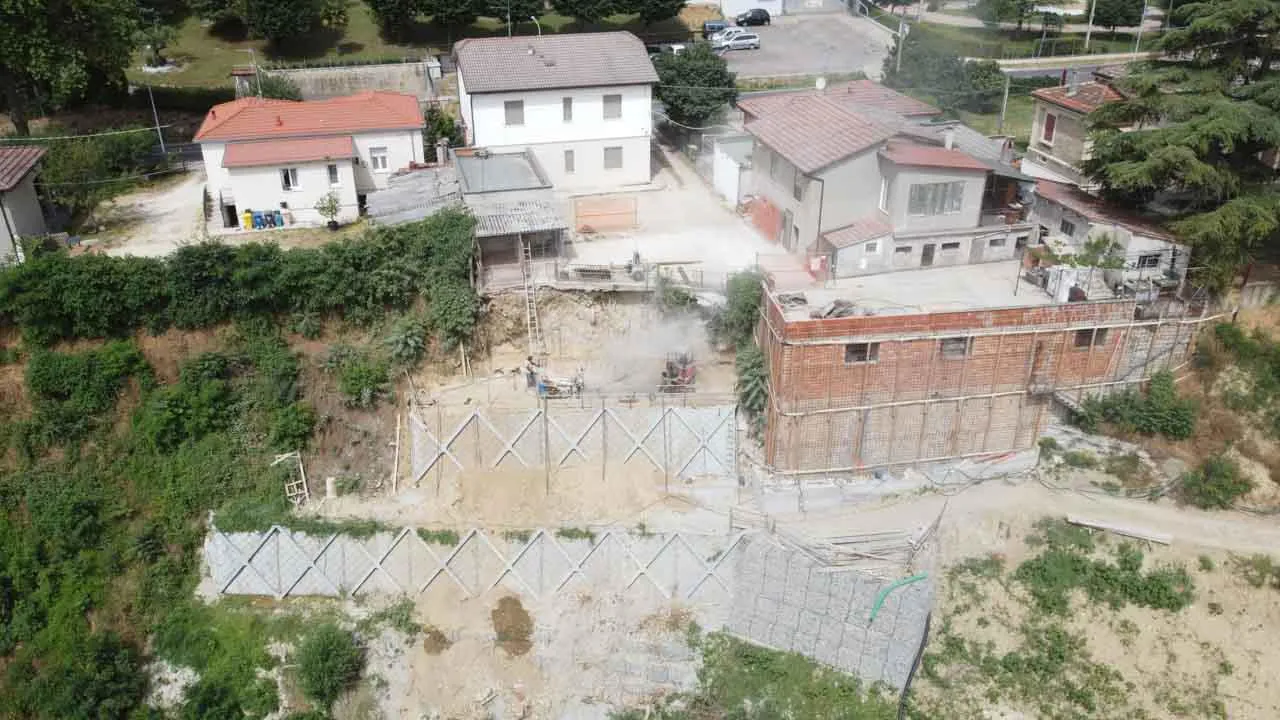

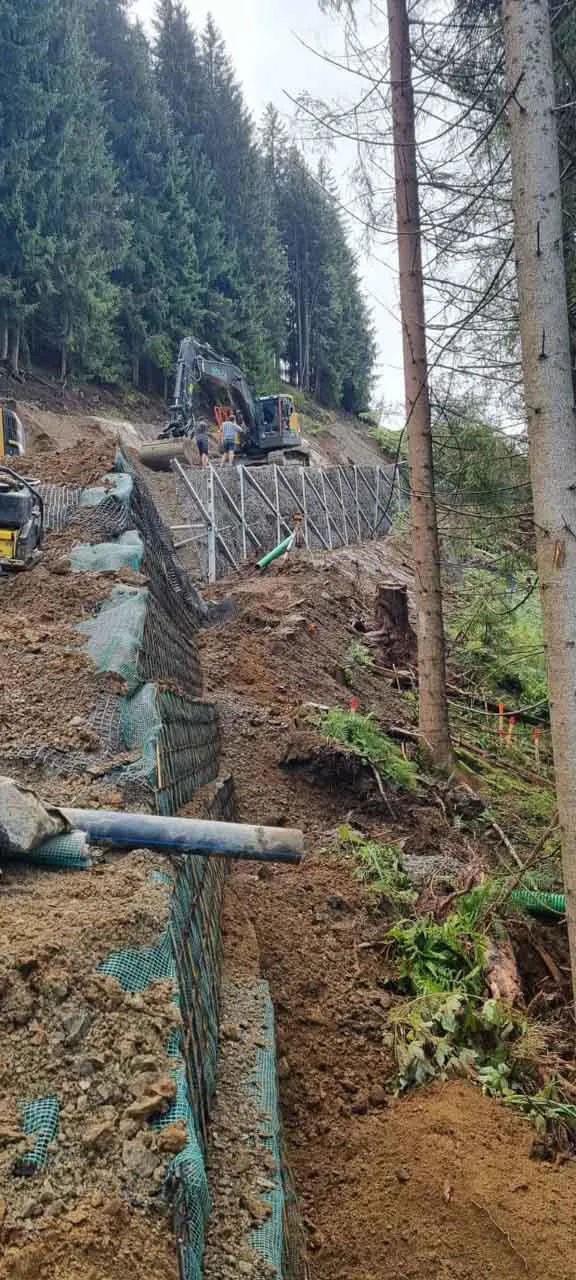

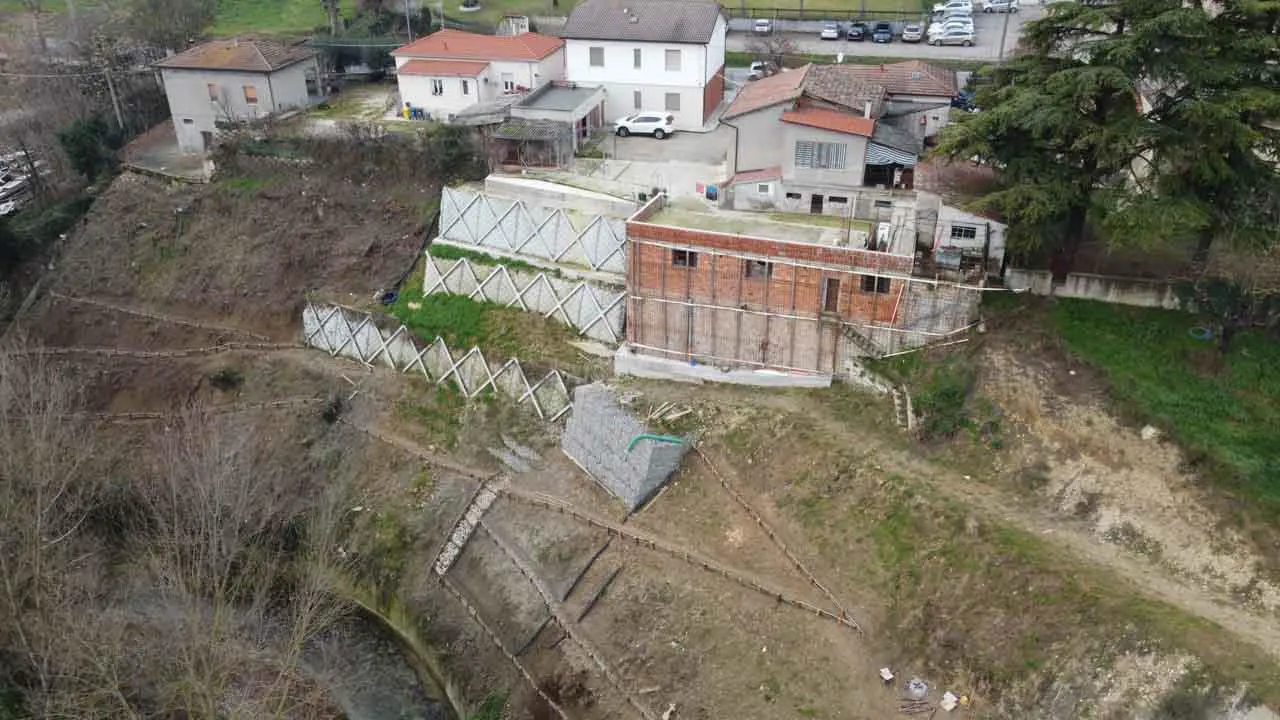

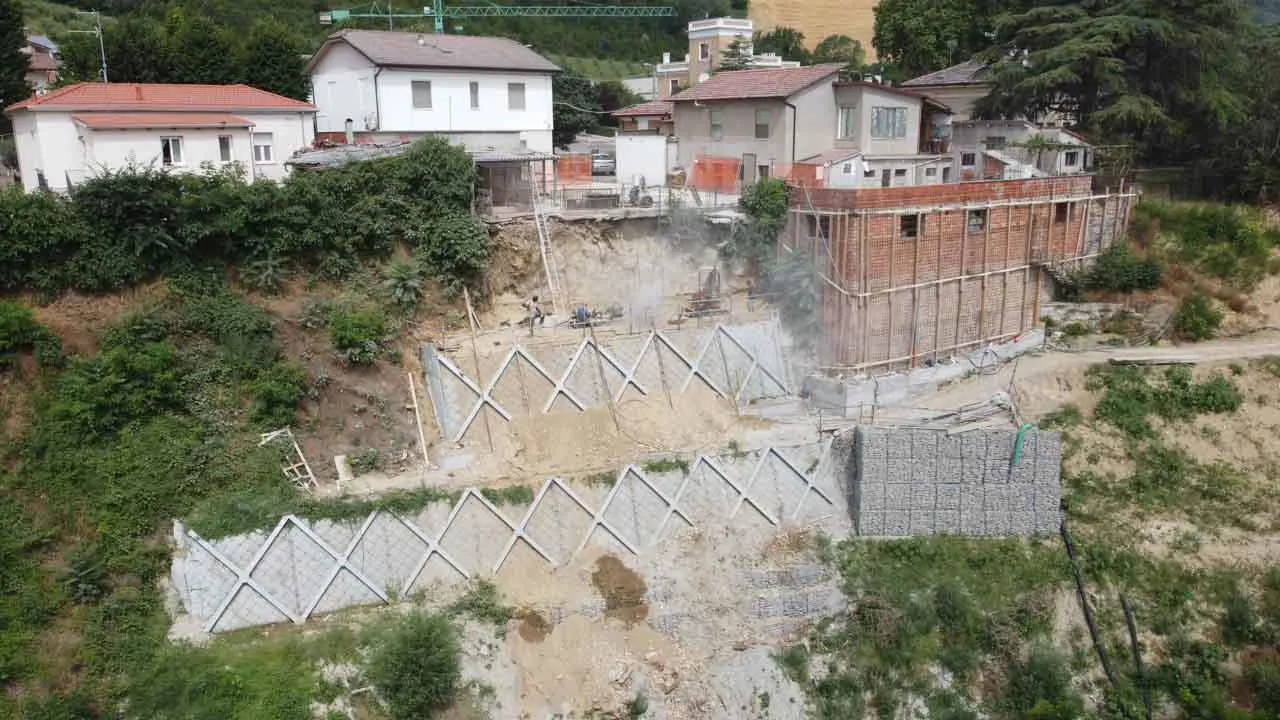

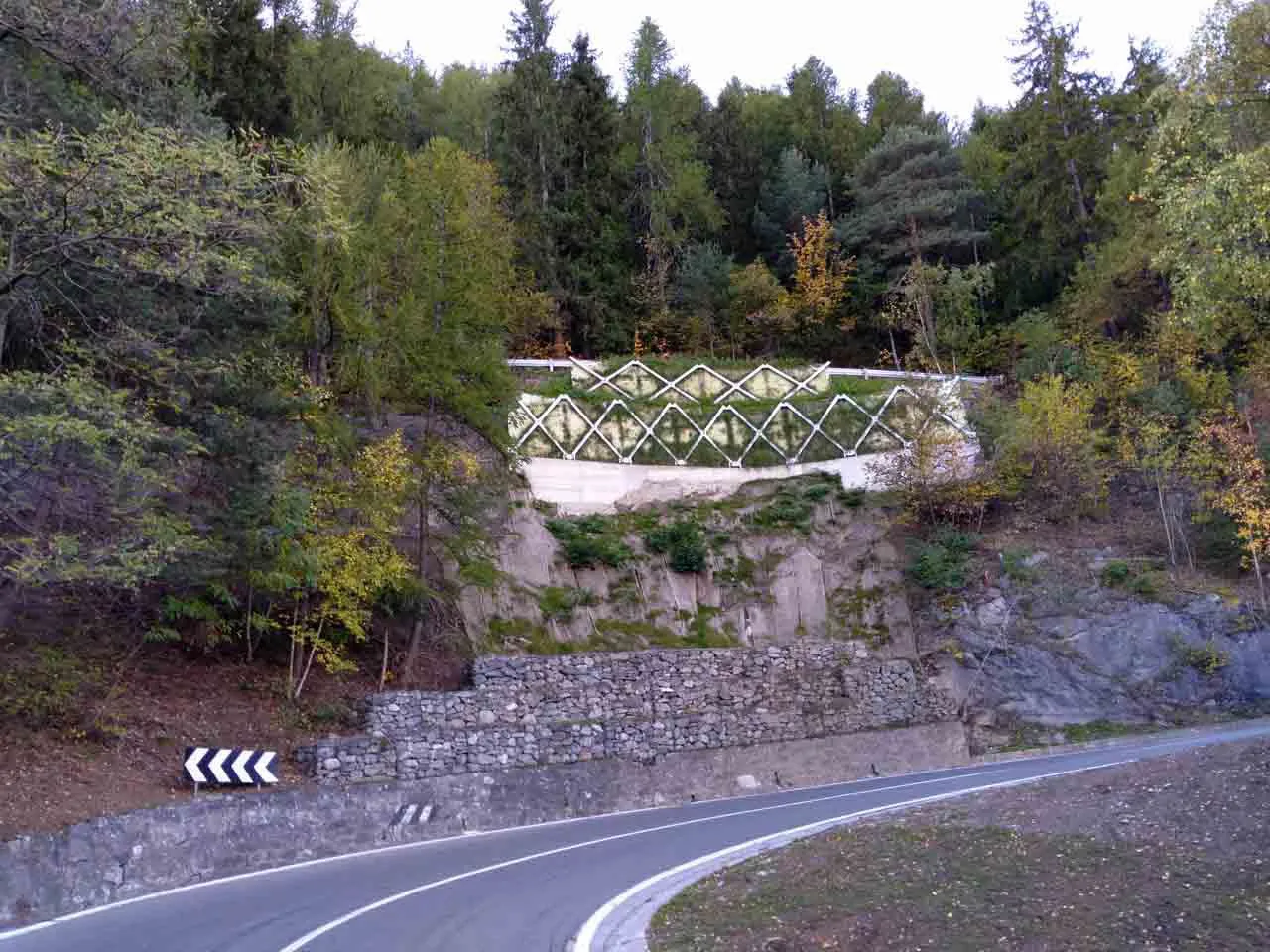

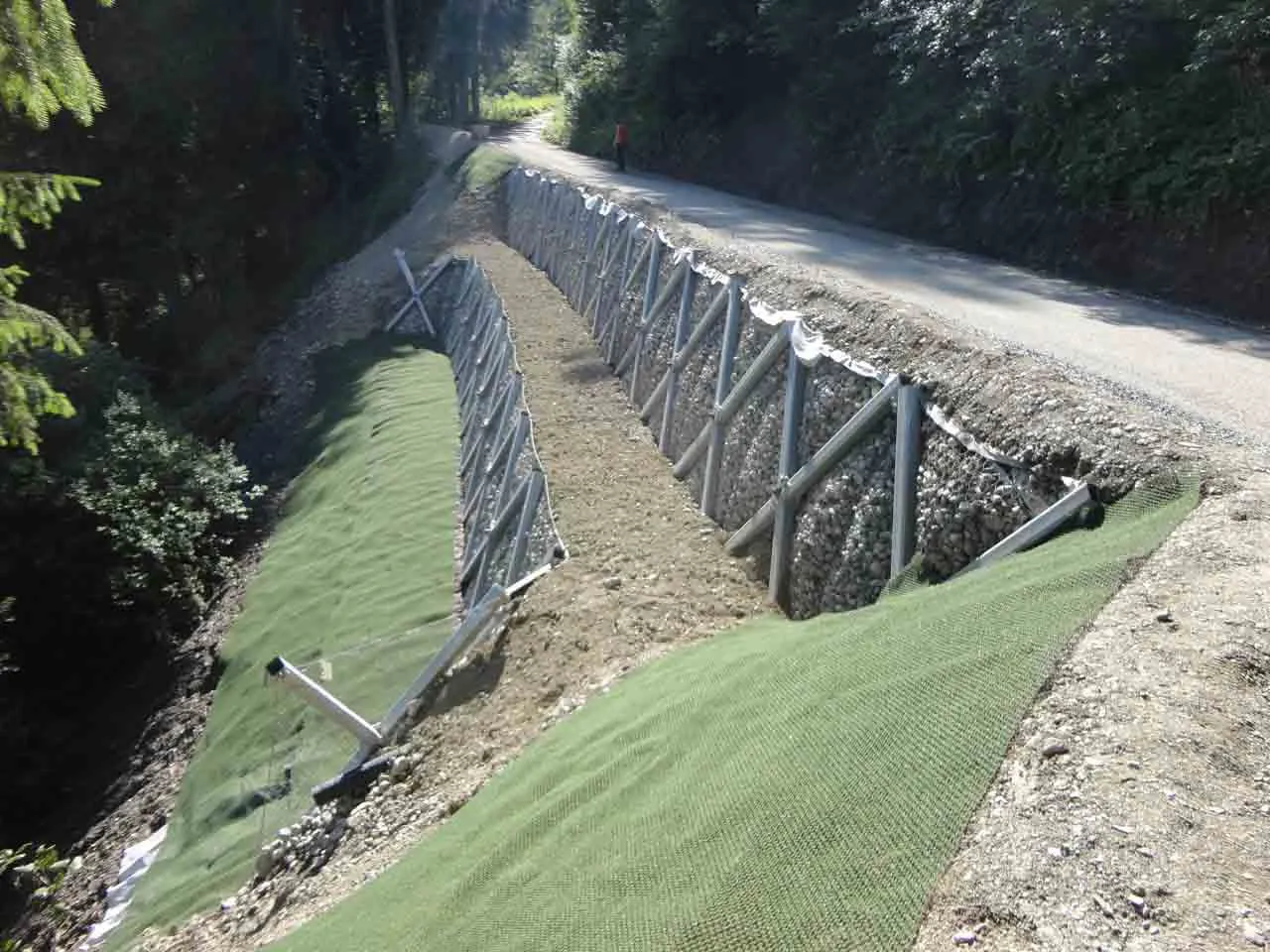

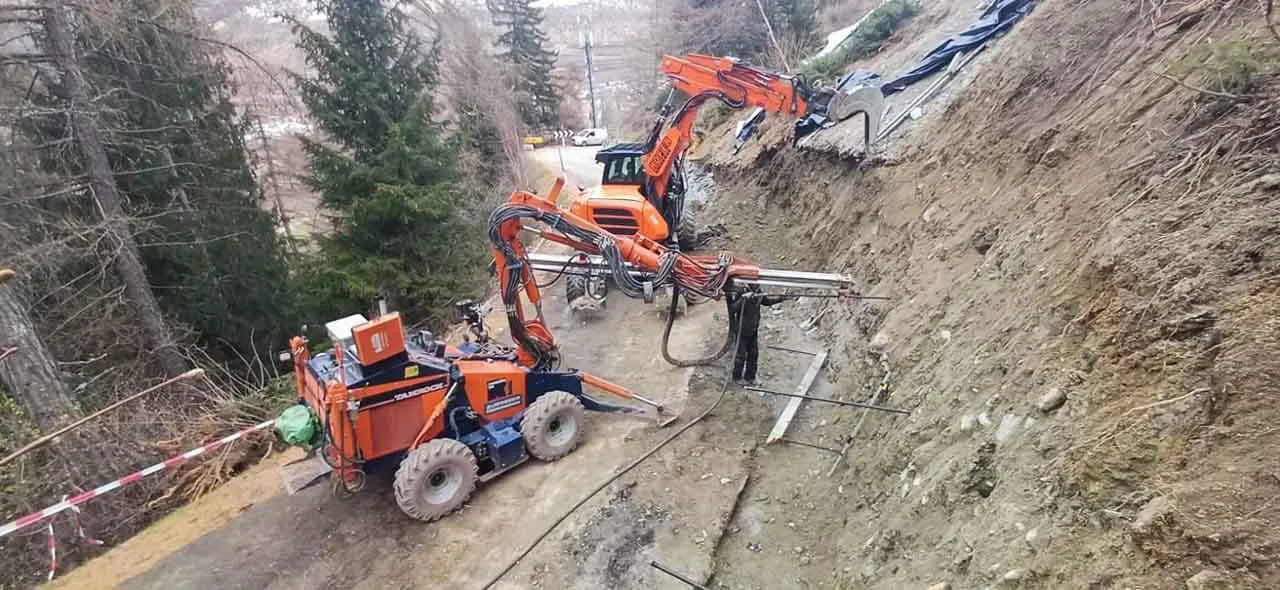

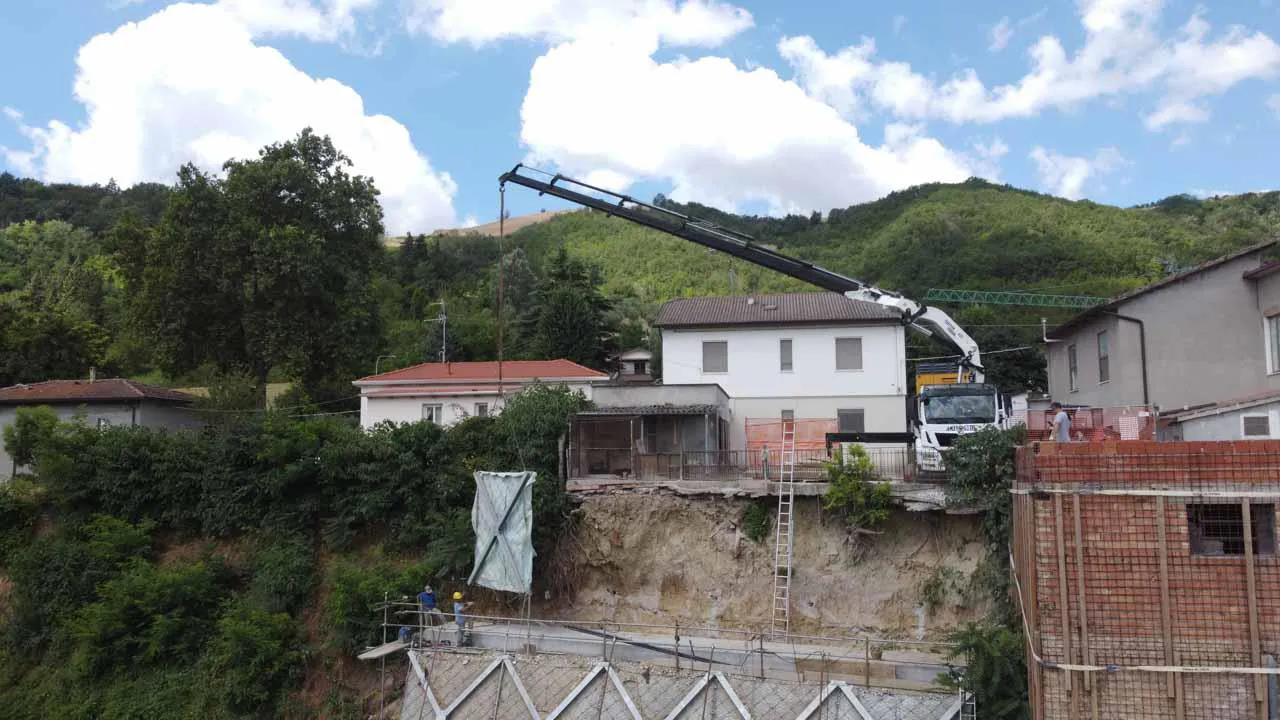

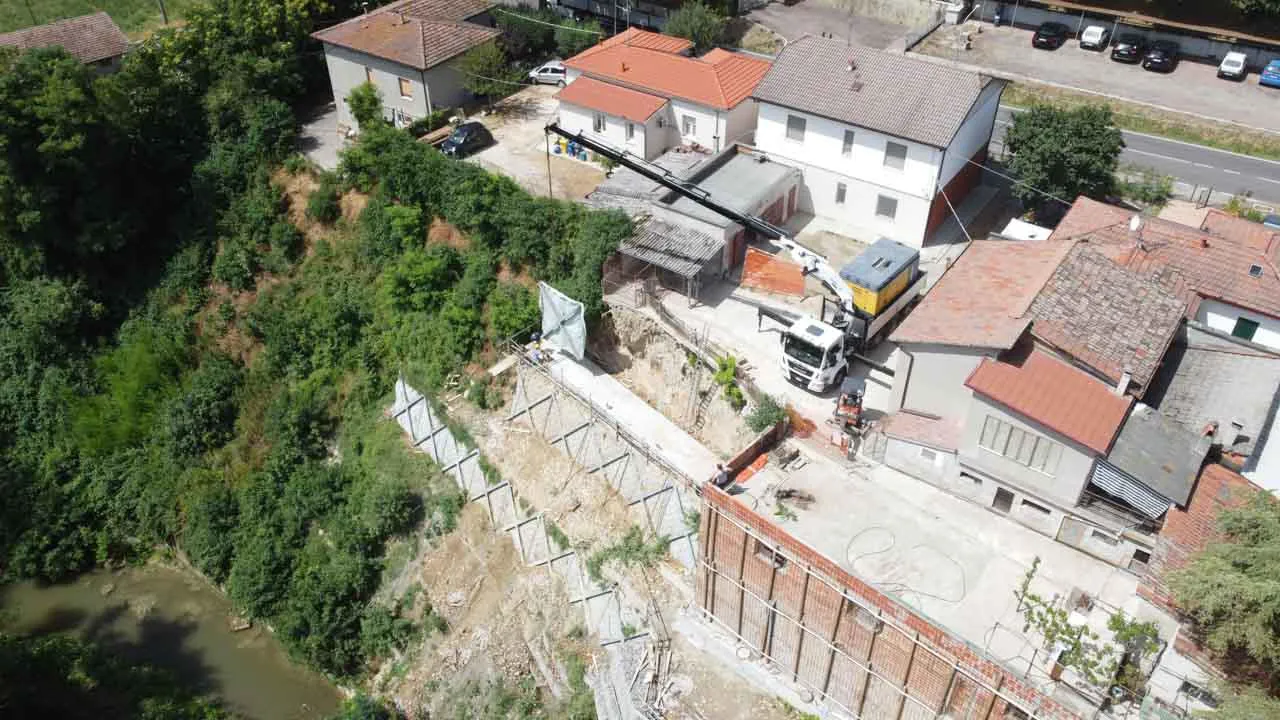

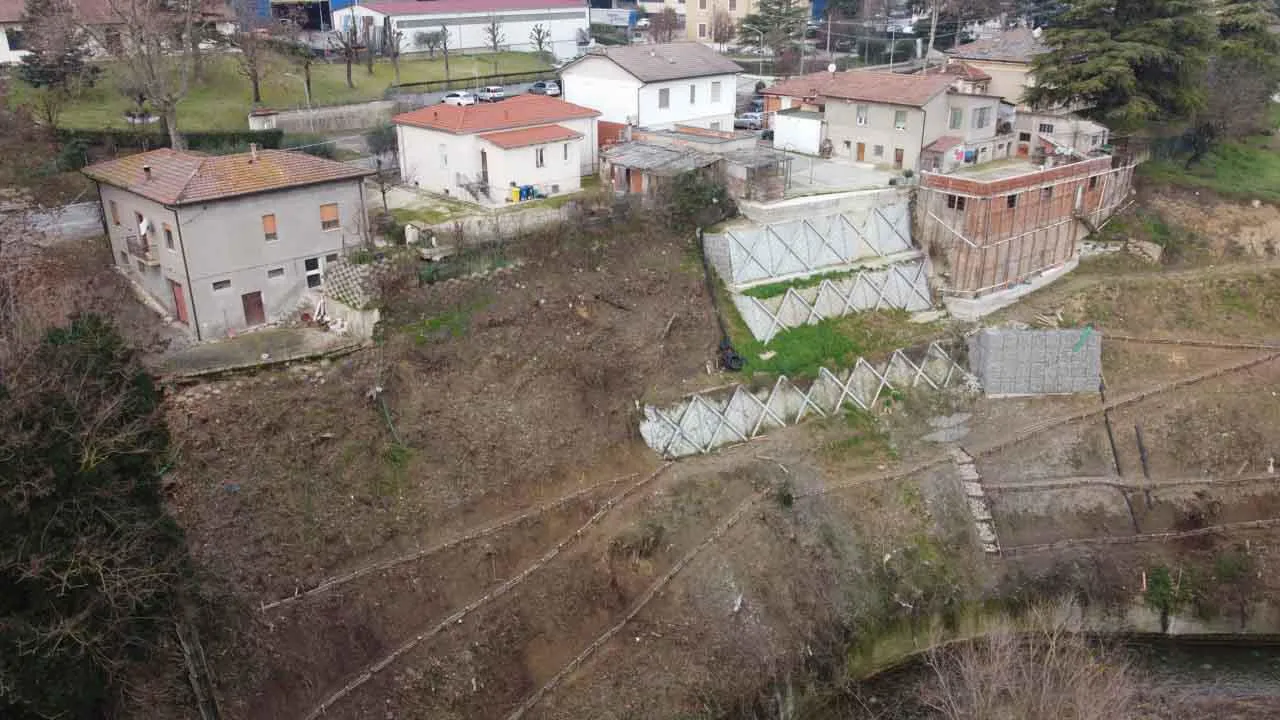

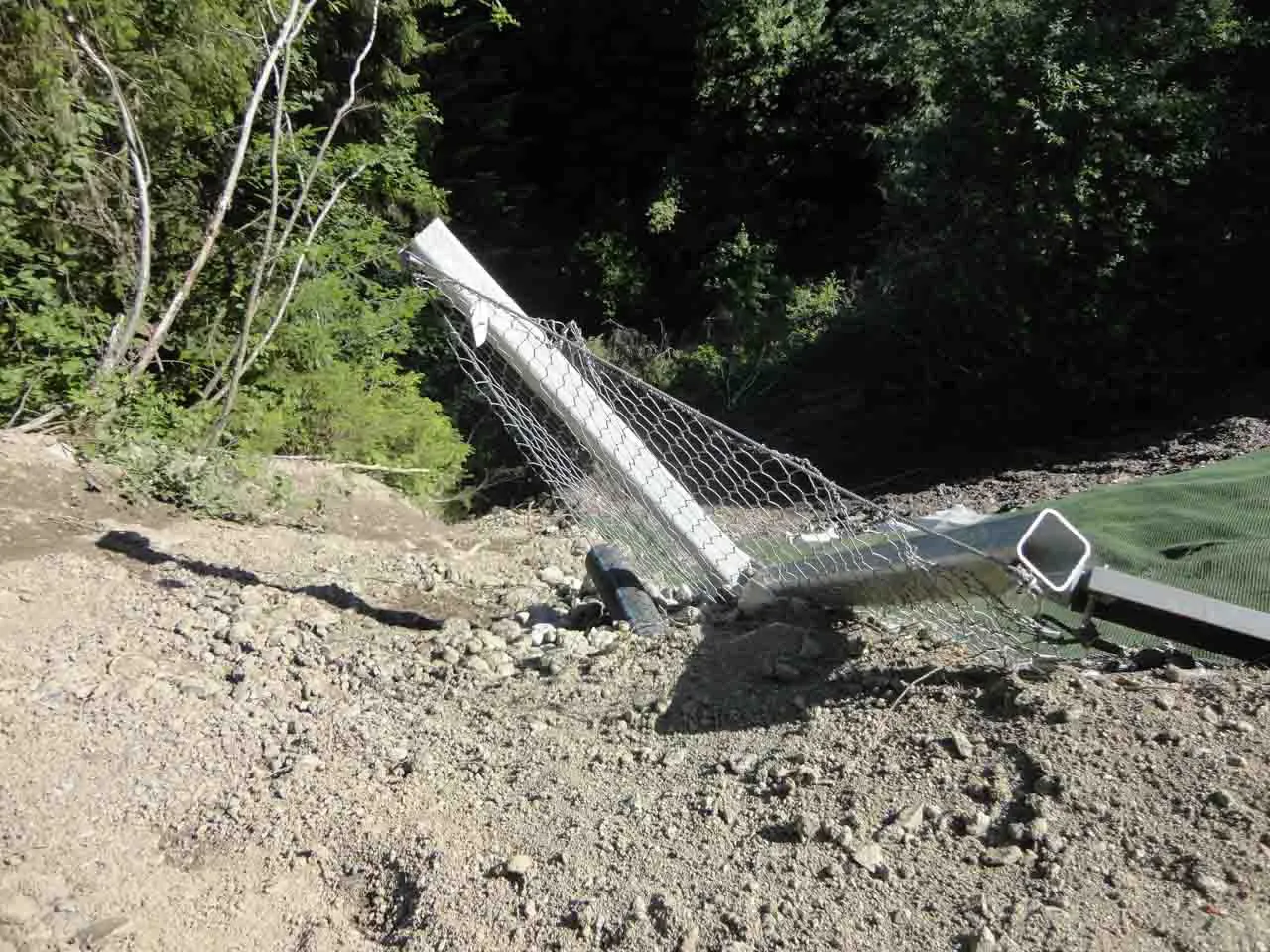

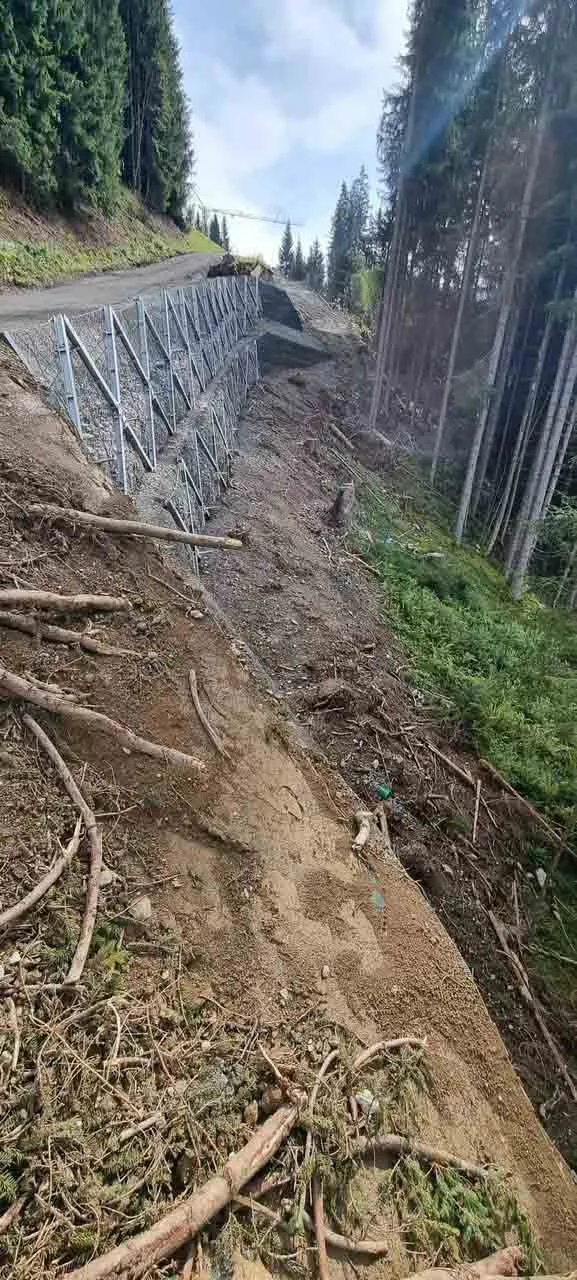

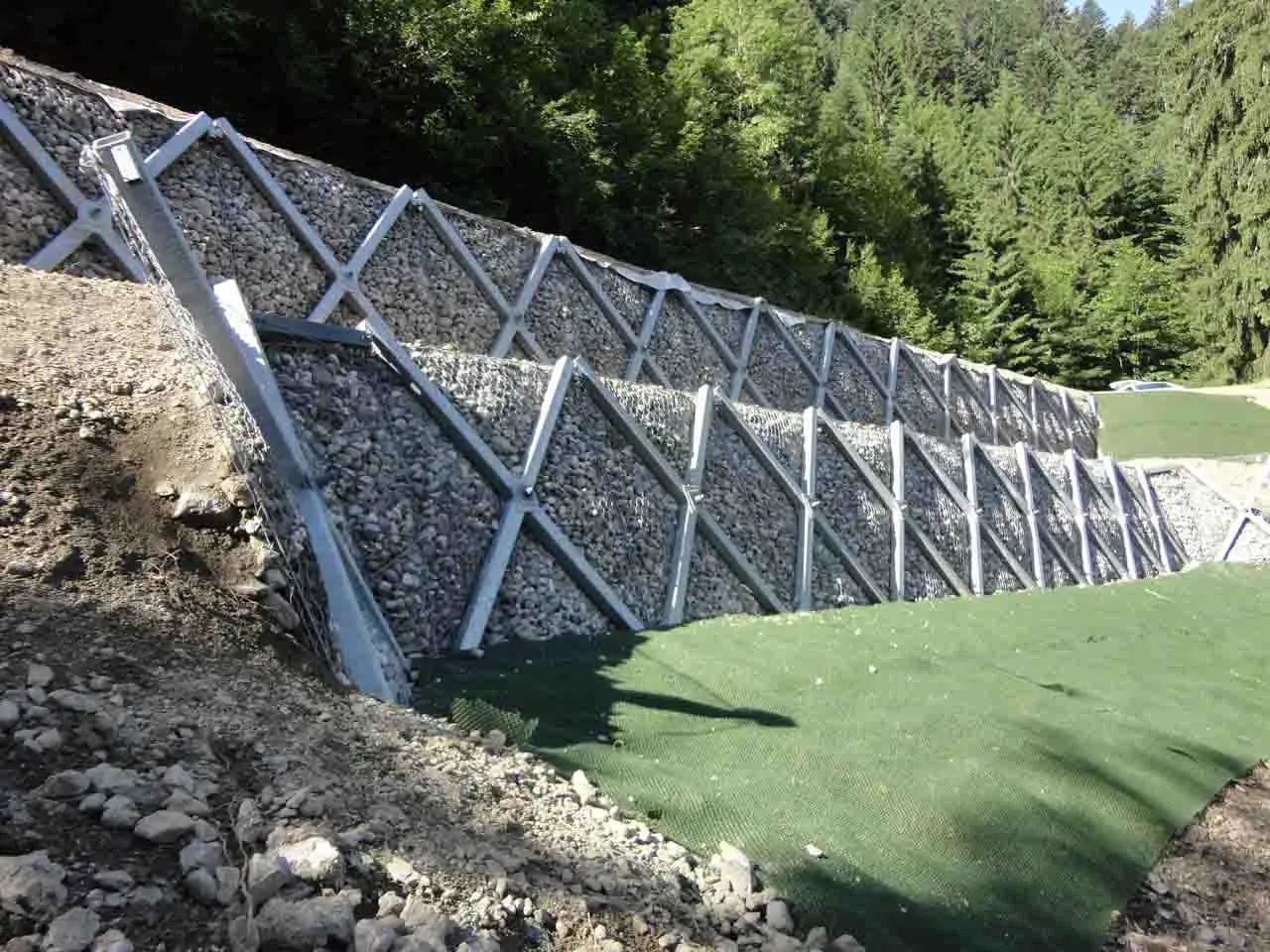

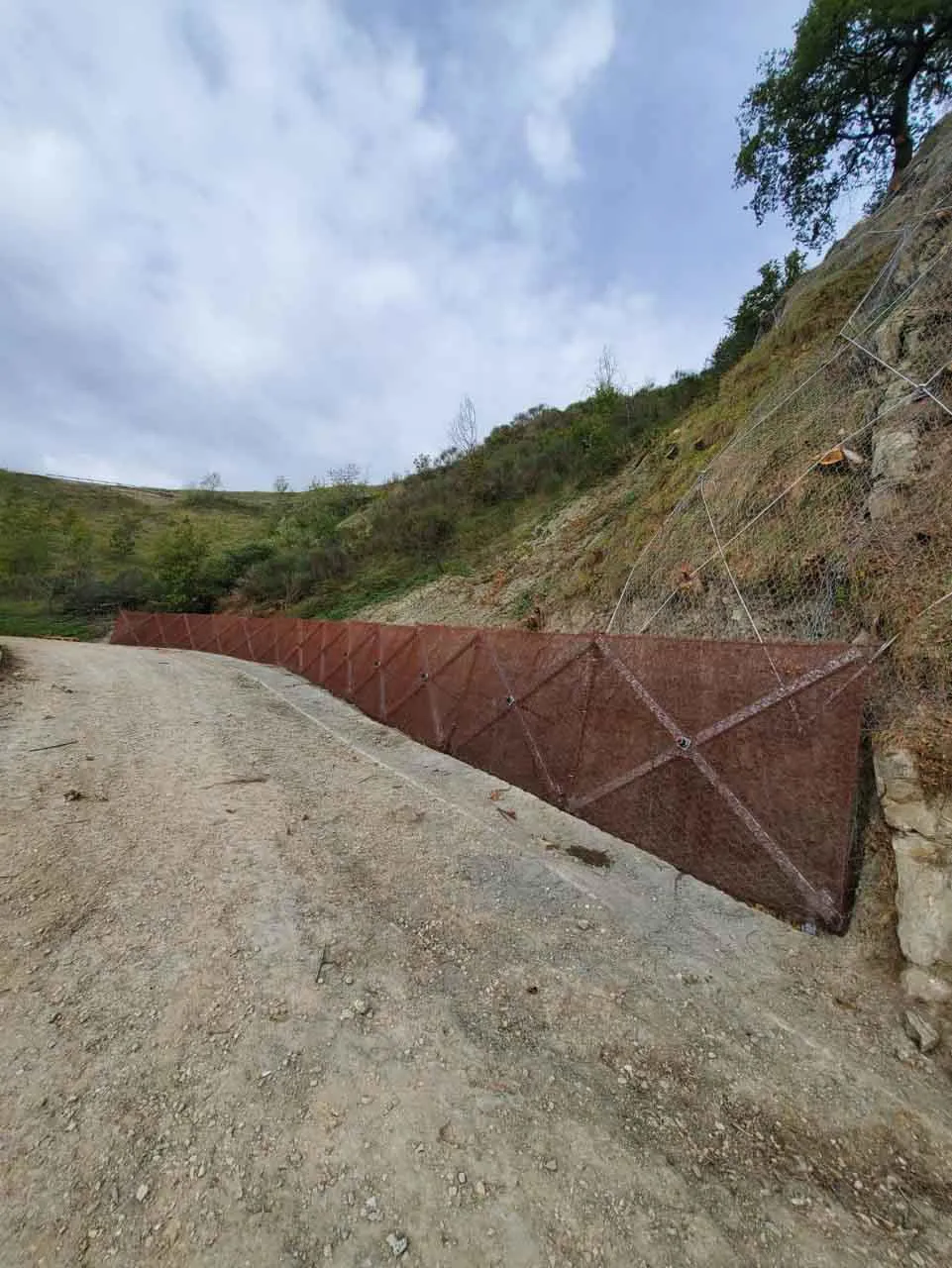

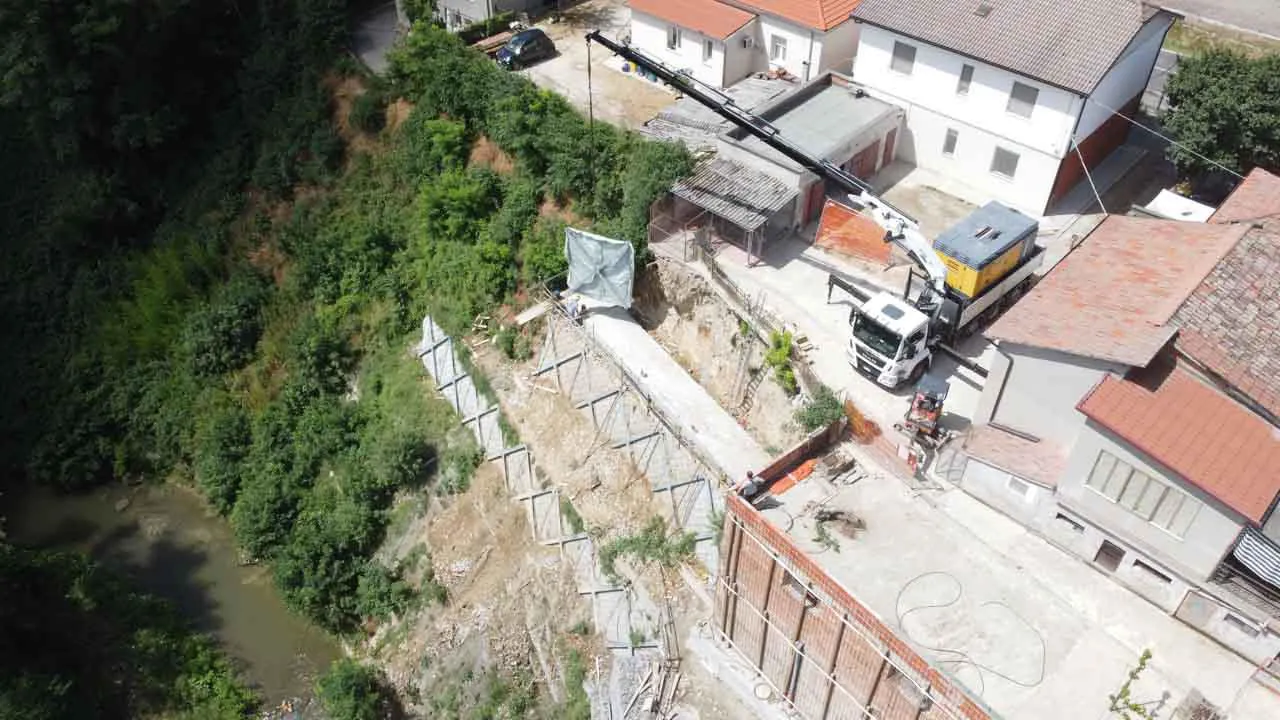

ERDOX PLACCAGGIO PER IL RIVESTIMENTO DI SCARPATE

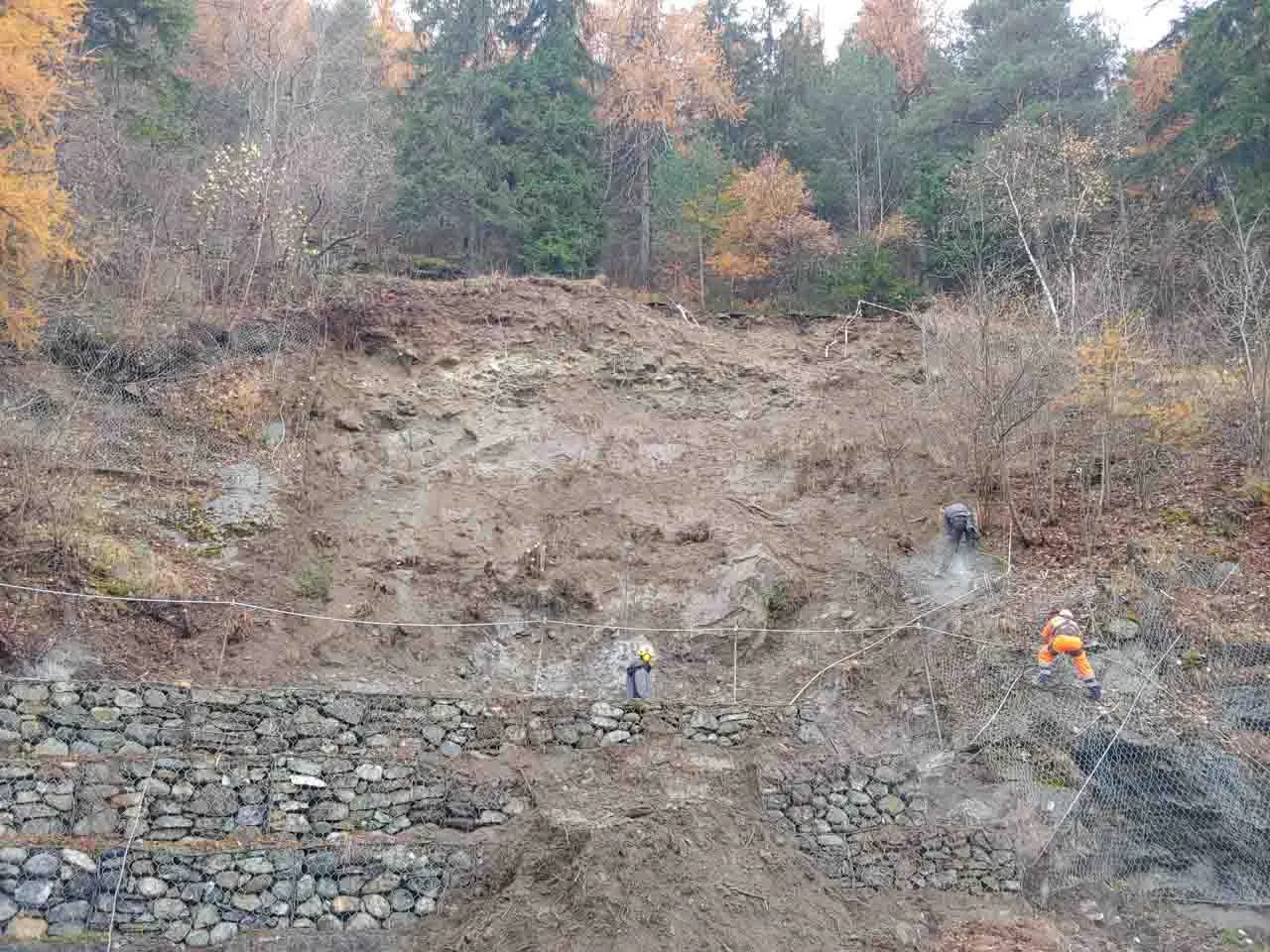

Barriere per la realizzazione di opere di stabilizzazione di pendii (costruzione di strade e strade forestali, ripristino di frane, ripristino di muri d’argine) e per la realizzazione di opere di stabilizzazione di alvei di torrenti, la riprofilatura di canaloni soggetti a fenomeni di colata detritica e protezione di canali di scolo.

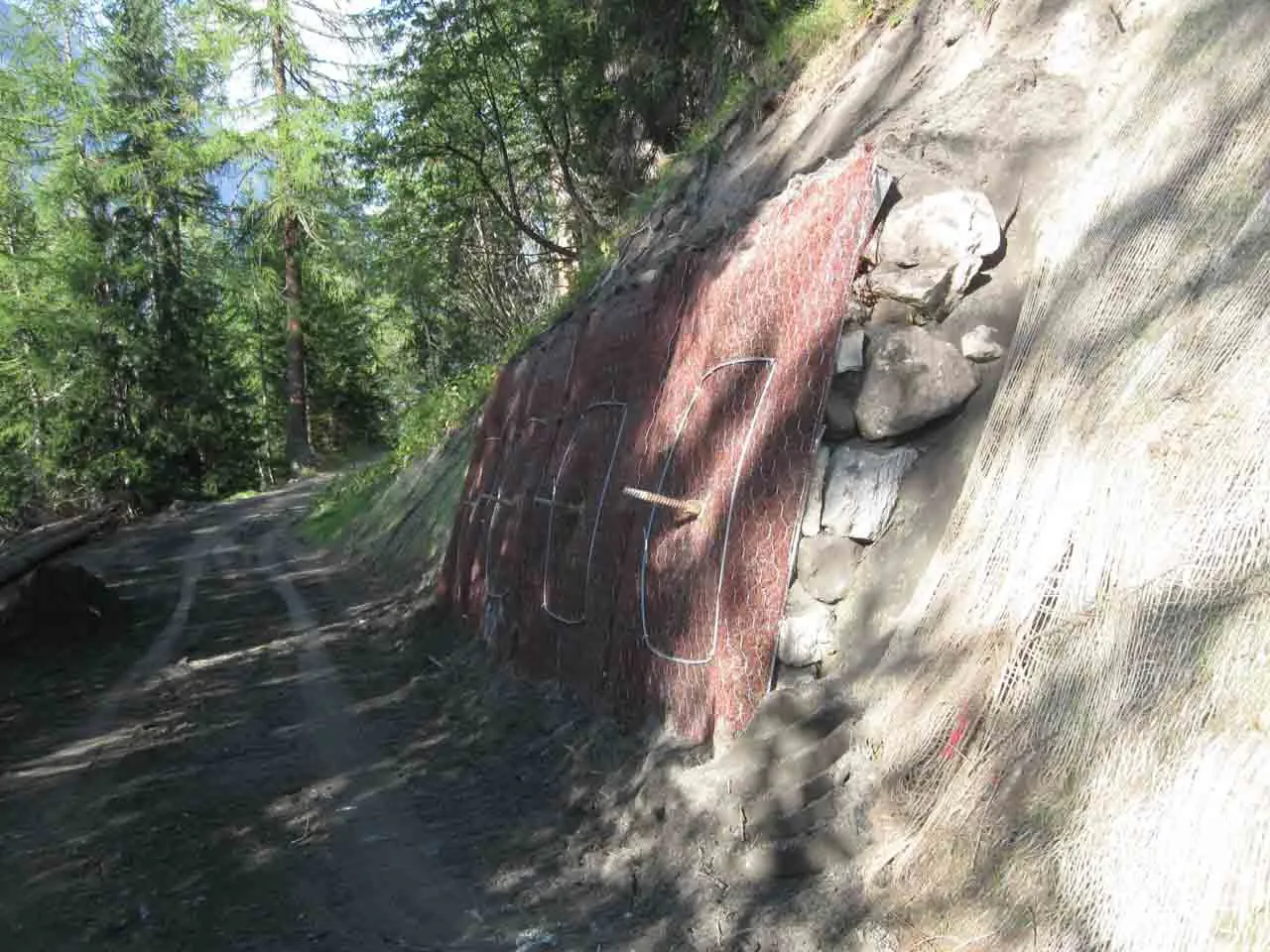

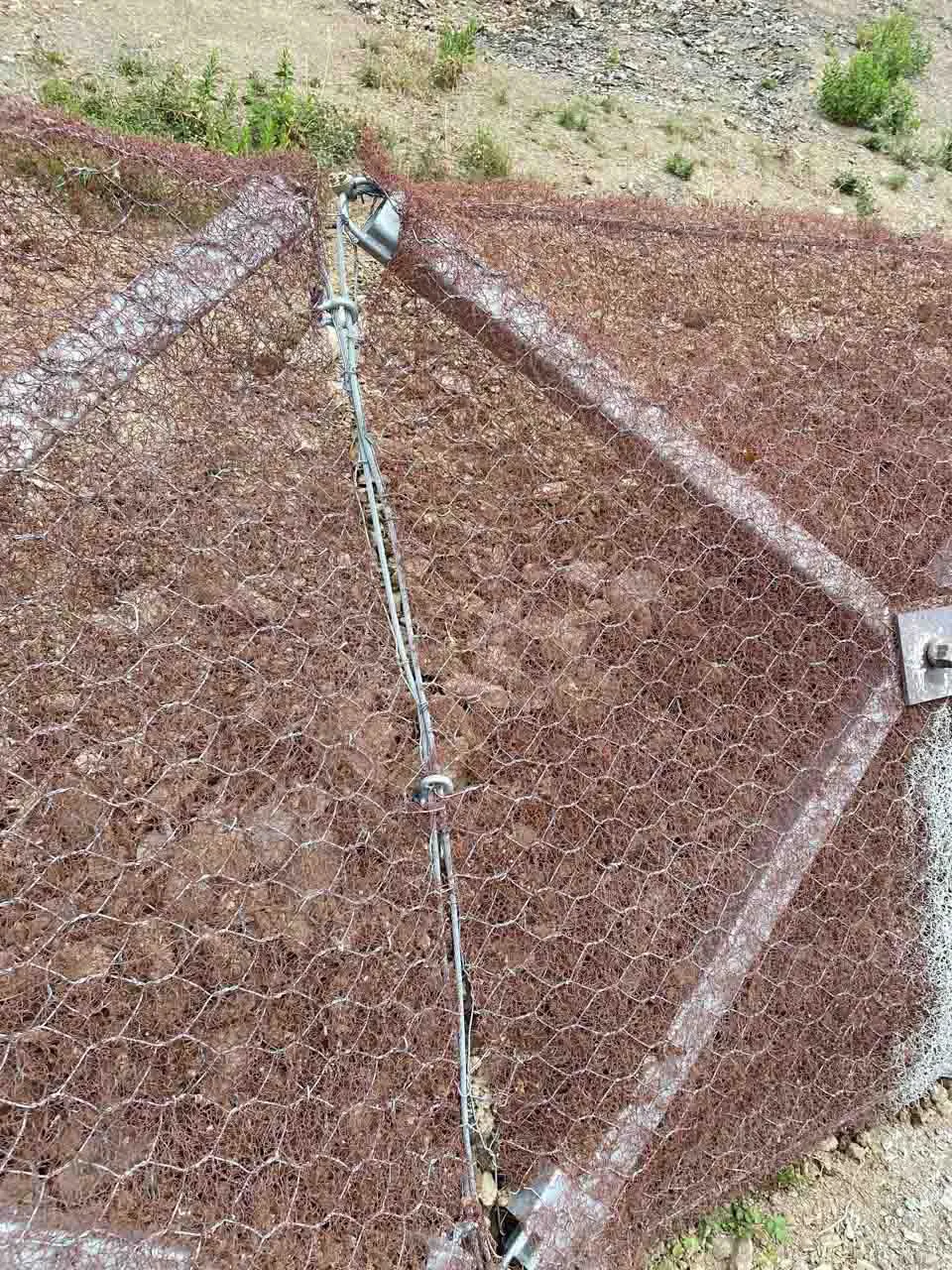

CELLA ERDOX JUNIOR PLACCAGGIO -RIVESTIMENTO DI SCARPATE

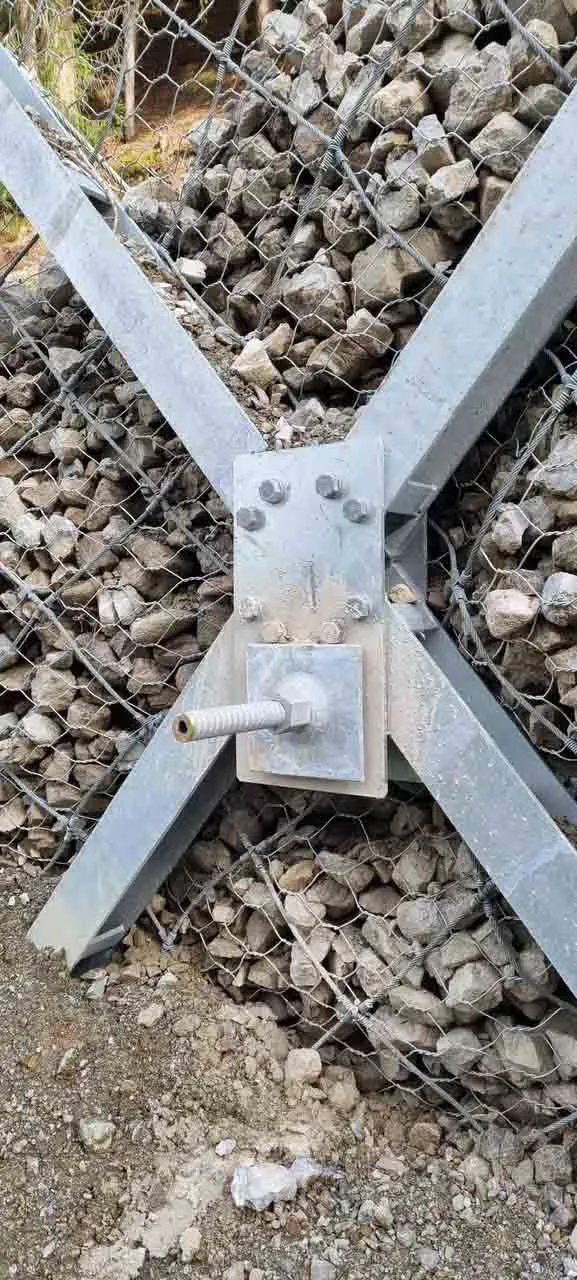

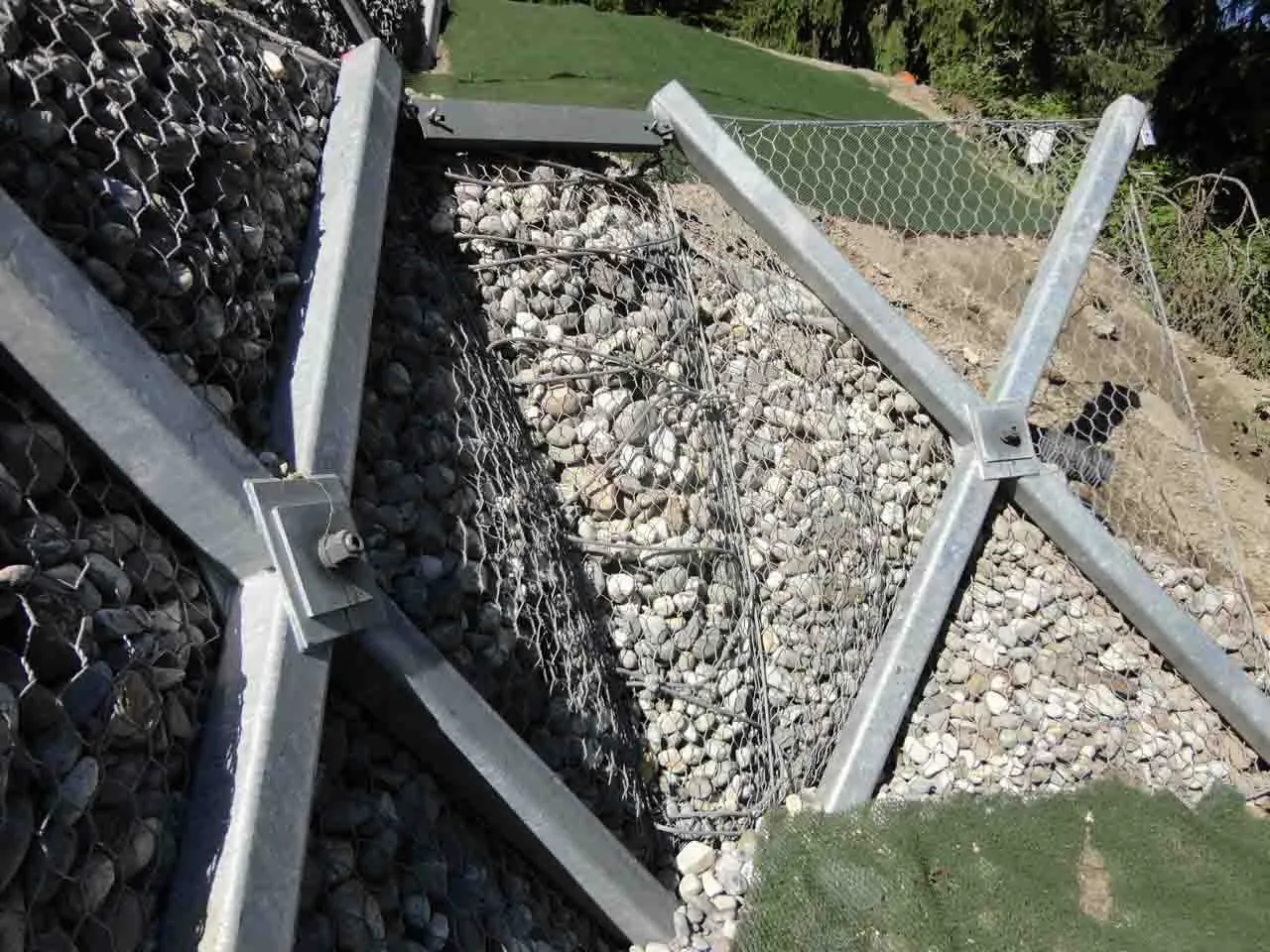

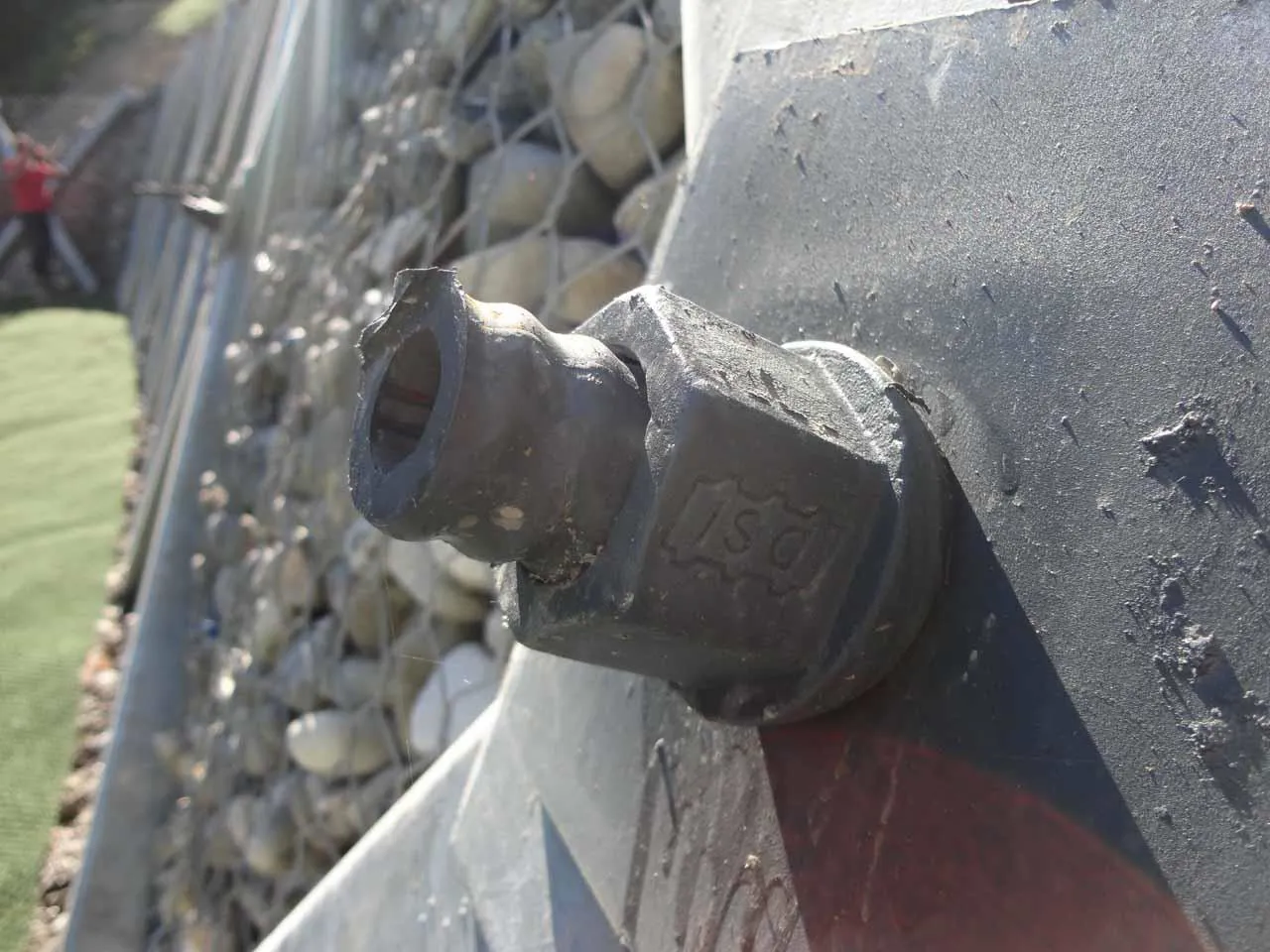

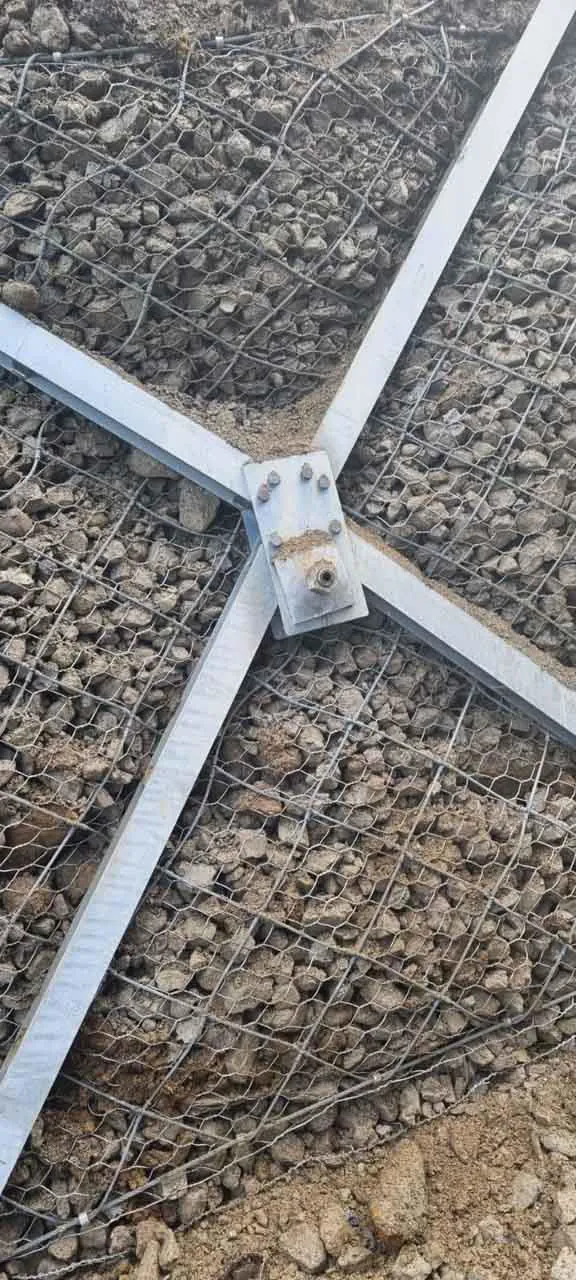

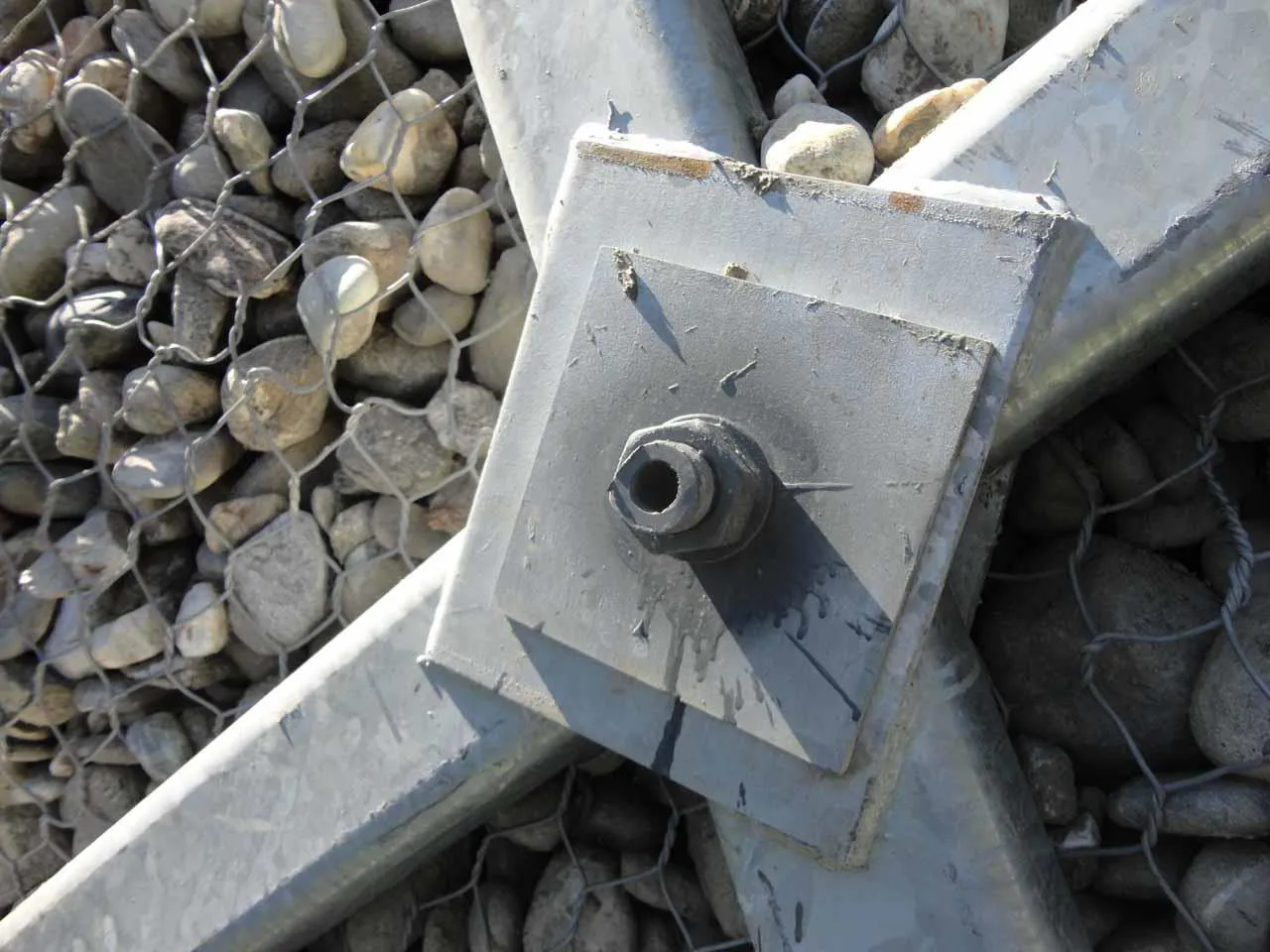

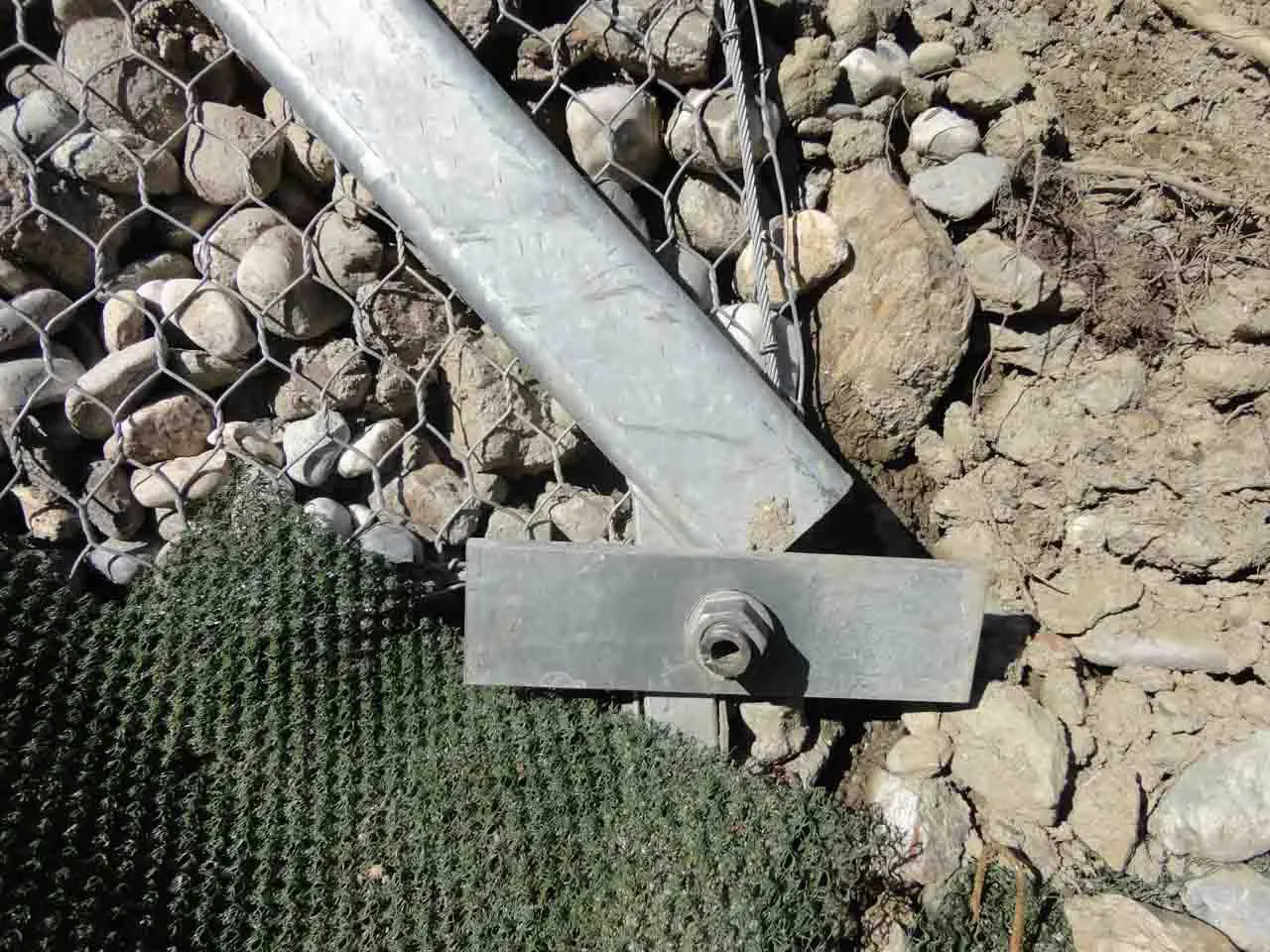

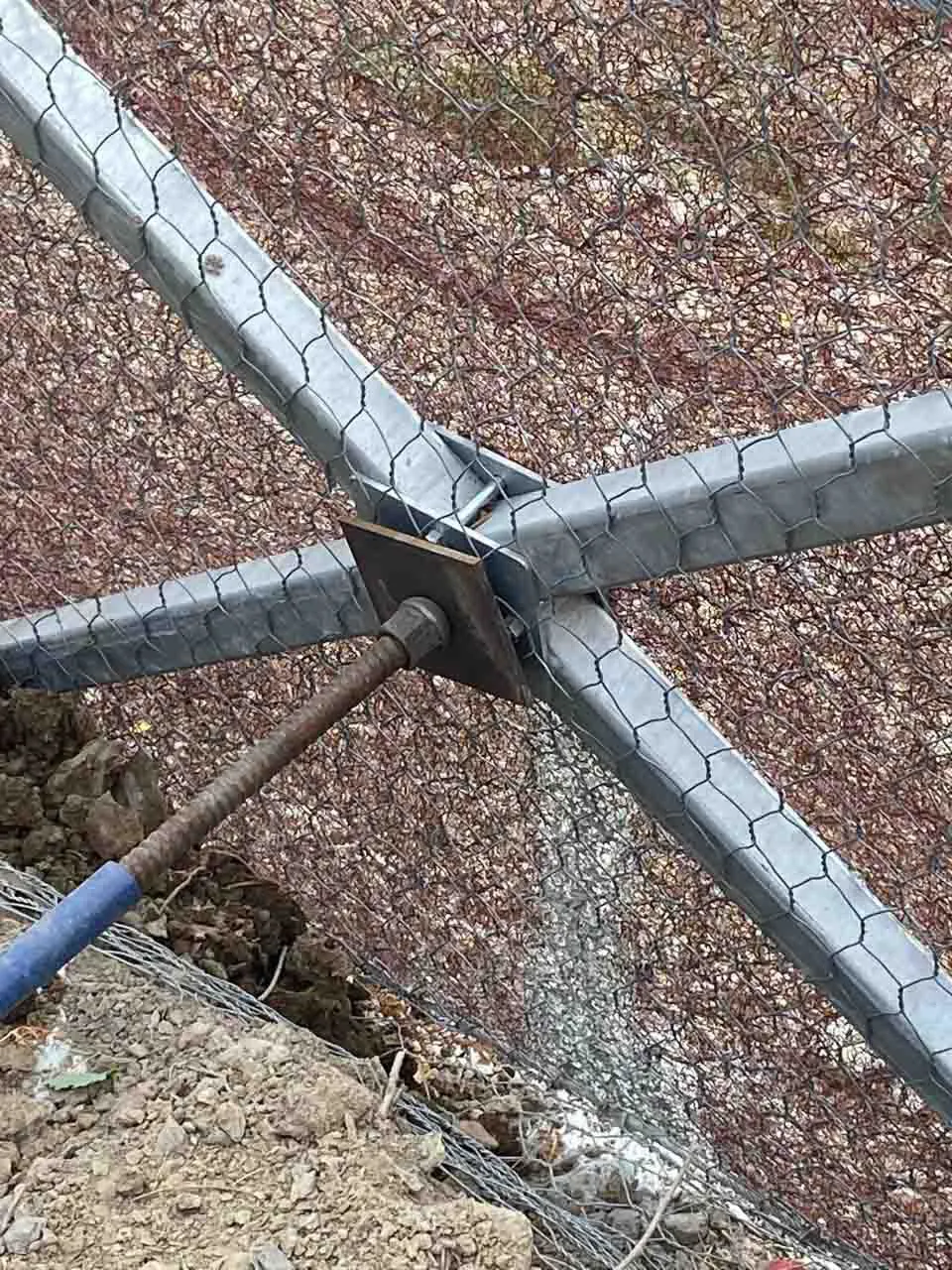

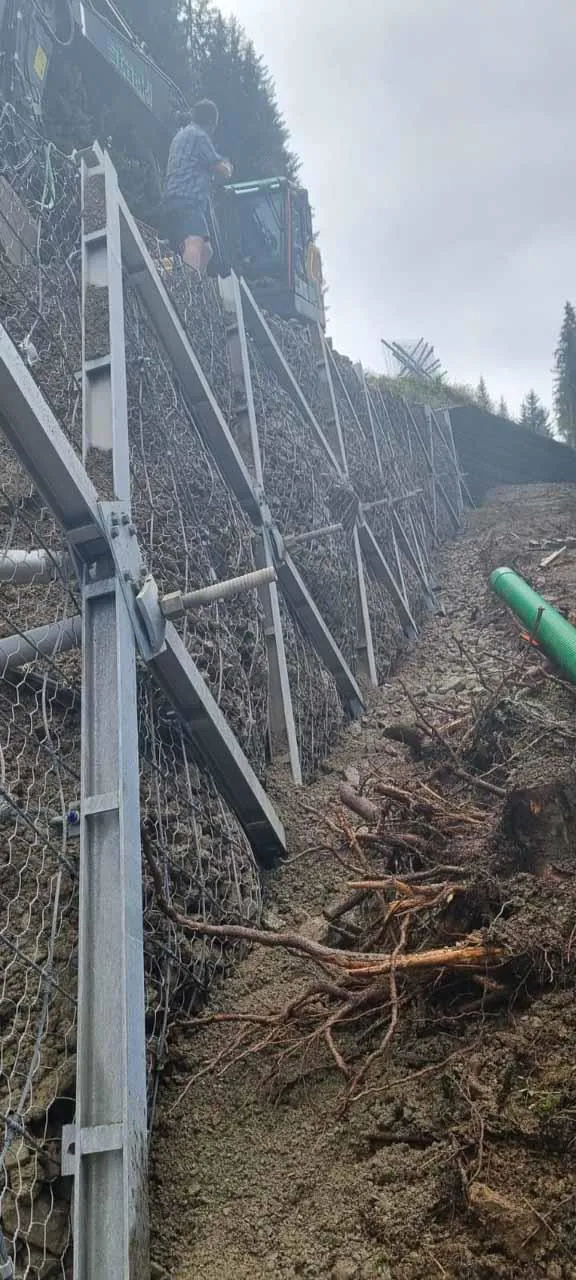

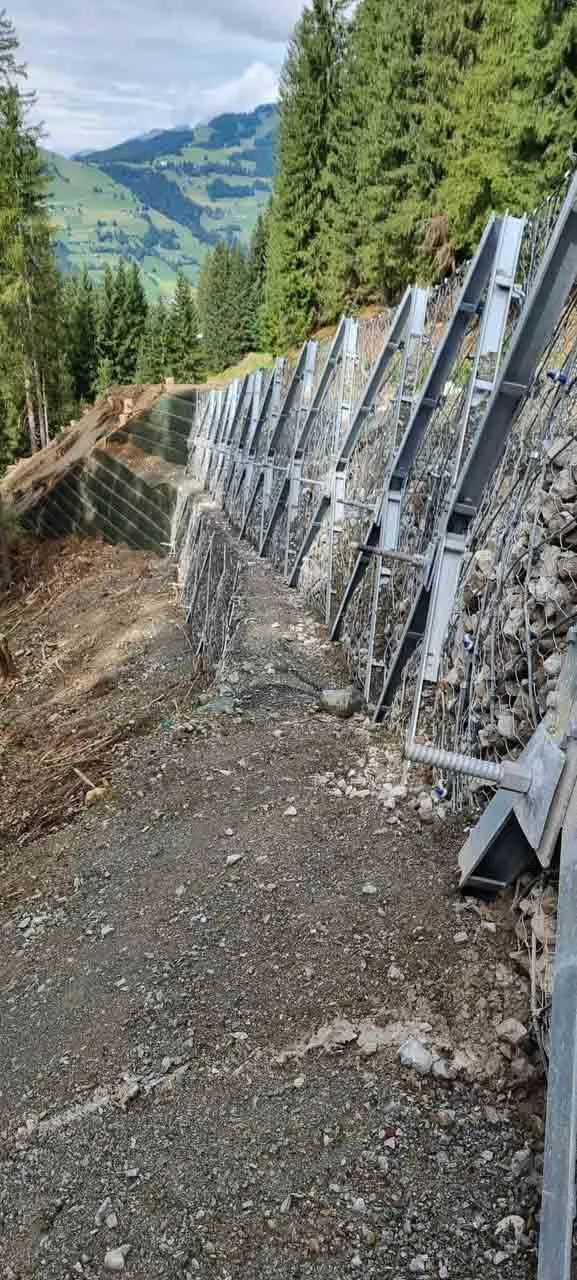

La tecnologia si basa sull’impiego di strutture metalliche che offrono la possibilità di contenere la porzione instabile attraverso la realizzazione di “placcaggi” costituiti da strutture con paramento di ritenuta del materiale collegate a chiodatura in barra tipo diwidag.
Si tratta di una struttura metallica dal peso contenuto, di facile trasporto e veloce posa.

CARATTERISTICHE BARRIERE ERDOX A MONOANCORAGGIO
- Facile e veloce installazione anche in presenza di condizioni topografiche estreme;
- Peso contenuto, con benefici dal punto di vista del trasporto e del posizionamento in sito;
- Elementi già assemblati che permettono montaggi facili e veloci;
- Maestranze e attrezzature in cantiere estremamente ridotte;
- Basso impatto ambientale. Normalmente si riutilizza tutto il materiale presente in sito;
- Basso impatto visivo. Possibilità di mitigazione dell’intervento.
- Costi ridotti.

: Le strutture ErdoX sono verificate secondo calcoli strutturali eseguiti in conformità a quanto previsto dalle norme tecniche vigenti relative alle opere in cemento armato e geotecniche, e più precisamente:
UNI EN 1993-1-1 “Eurocodice 3” – Progettazione delle strutture di acciaio Parte 1 – 1: Regole generali e regole per gli edifici;
UNI EN 1993-1-8 “Eurocodice 3” – Progettazione delle strutture in acciaio Parte 1 – 8: Progettazione dei collegamenti;
UNI EN 12385-4 “Funi in acciaio – Sicurezza”;
EN 10204:2004 “Metallic products – Types of inspection documents”;
D.M. 22.03.2018 “Norme tecniche per le costruzioni”.
Ogni soluzione dovrà essere minuziosamente valutata e verificata in funzione delle specifiche esigenze di progetto. Tutte le tipologie di barriere Erdox sono state soggette a prove sperimentali sia in vera grandezza che sperimentali al fine di ottimizzare le caratteristiche dei materiali nello sviluppo dei modelli agli elementi finiti e verificare l’attendibilità dei risultati ottenuti tramite i software di verifica. Il nostro staff tecnico è a vostra completa disposizione per valutare e consigliare le migliori soluzioni progettuali

ERDOX JUNIOR RIVESTIMENTO DI SCARPATE

ERDOX JUNIOR RIVESTIMENTO DI SCARPATE (dim. H200x250 cm ca. o H250x200 cm ca.) per la realizzazione di opere di stabilizzazione di pendii (costruzione di strade e strade forestali, ripristino di frane, ripristino di muri d’argine) e per la realizzazione o opere di stabilizzazione di alvei di torrenti, la riprofilatura di canaloni soggetti a fenomeni di colata detritica e protezione di canali di scolo.

CELLA JUNIOR RIVESTIMENTO DI SCARPATE

La tecnologia si basa sull’impiego di strutture metalliche che offrono la possibilità di contenere la porzione instabile attraverso la realizzazione di “placcaggi” costituiti da strutture con paramento di ritenuta del materiale collegate a chiodatura in barra tipo diwidag.

ERDOX JUNIOR TERRA FRONT

ERDOX JUNIOR TERRA FRONT (dim. H240x300 cm ca. o H300x240 cm ca.) per la realizzazione di opere di stabilizzazione di pendii (costruzione di strade e strade forestali, ripristino di frane, ripristino di muri d’argine) e per la realizzazione o opere di stabilizzazione di alvei di torrenti, la riprofilatura di canaloni soggetti a fenomeni di colata detritica e protezione di canali di scolo.

CELLA JUNIOR TERRA FRONT

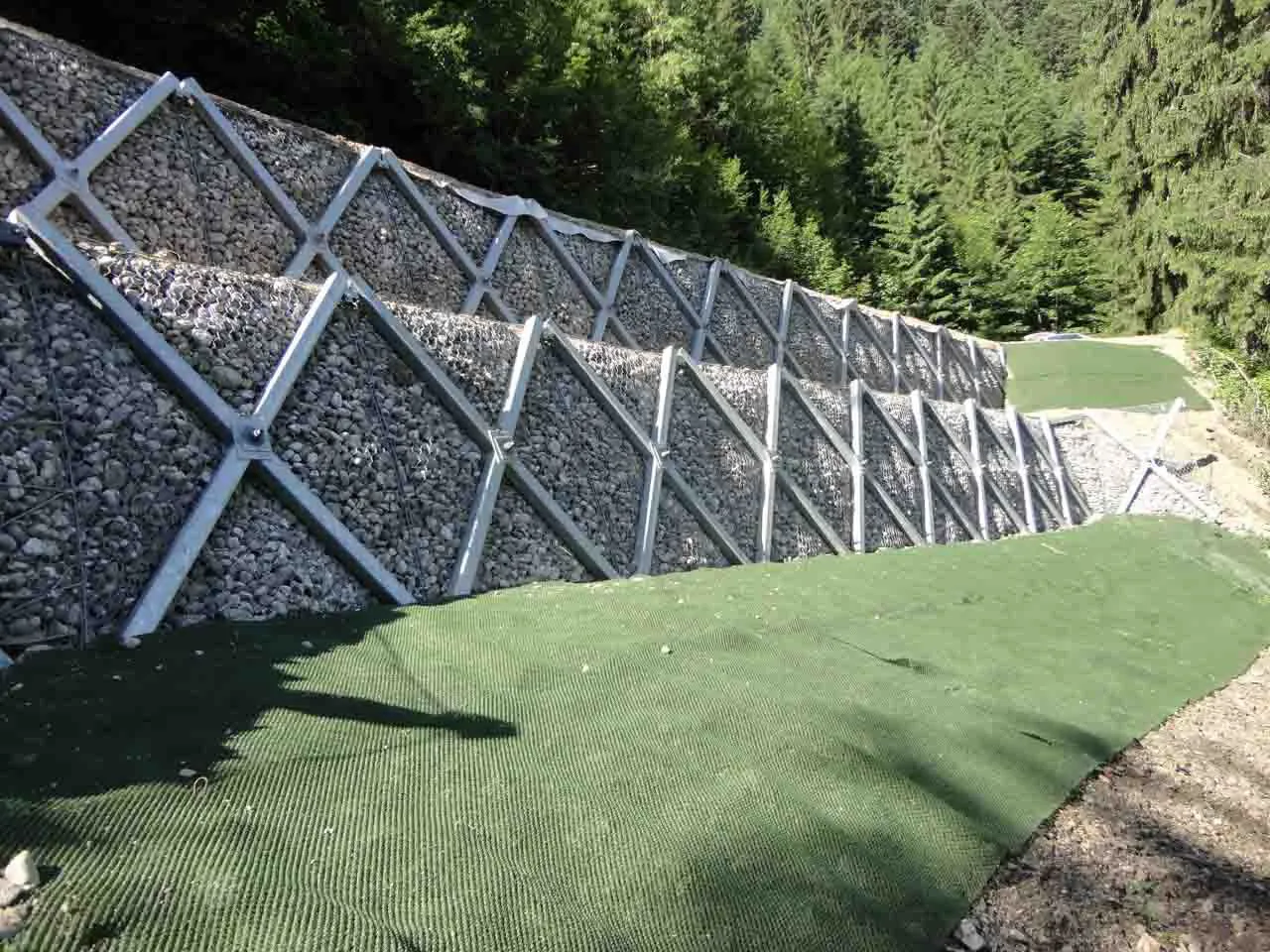

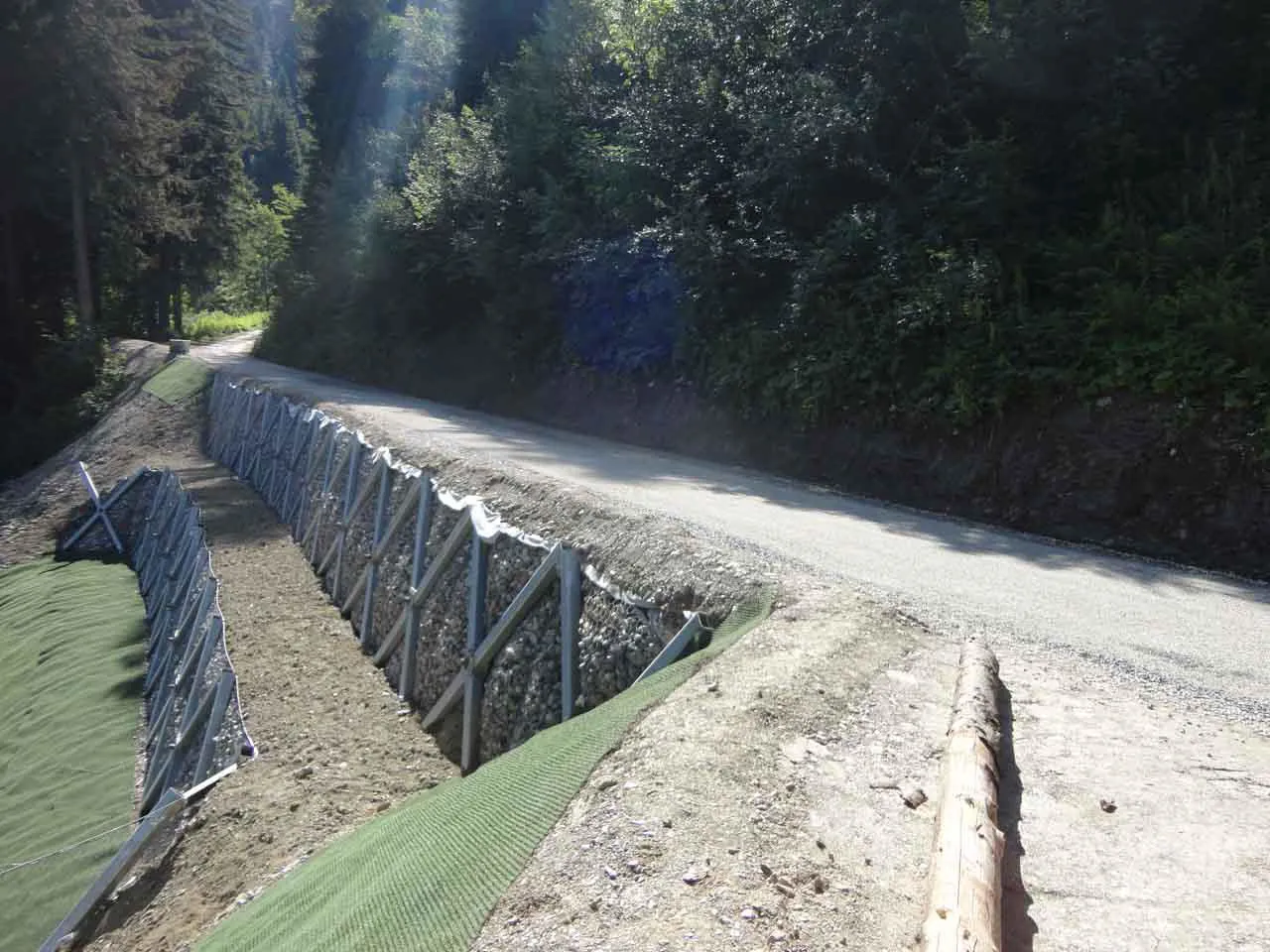

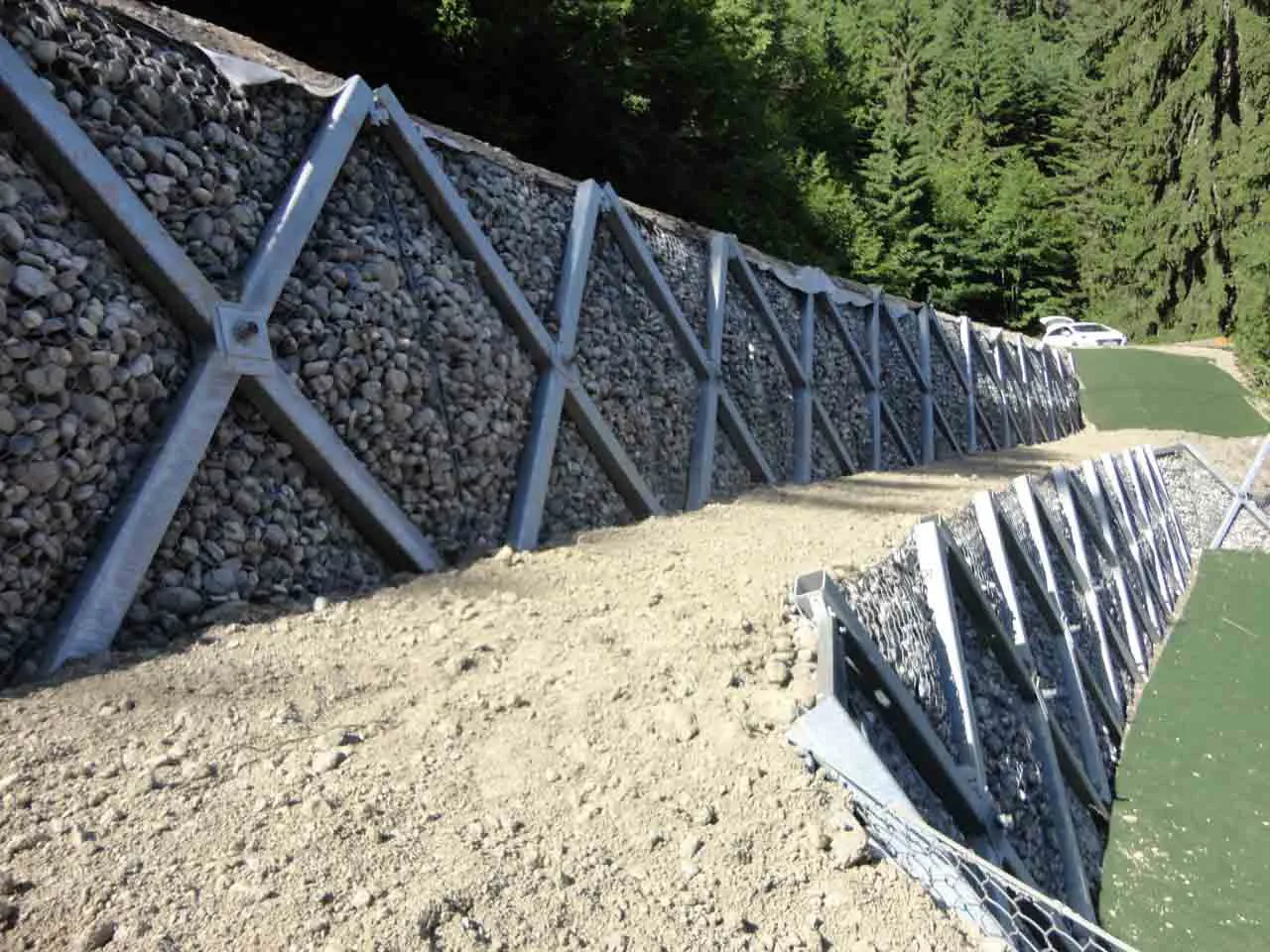

ERDOX TERRA RIVESTIMENTO DI SCARPATE

ERDOX TERRA RIVESTIMENTO DI SCARPATE (dim. H310x360 cm ca. o H360x310 cm ca.) per la realizzazione di opere di stabilizzazione di pendii (costruzione di strade e strade forestali, ripristino di frane, ripristino di muri d’argine) e per la realizzazione o opere di stabilizzazione di alvei di torrenti, la riprofilatura di canaloni soggetti a fenomeni di colata detritica e protezione di canali di scolo.

CELLA ERDOX TERRA RIV. SCARPATE

ERDOX TERRA MAXI

ERDOX TERRA MAXI (dim. H345x400 cm ca. o H400x345 cm ca.)
Barriere ERDOX TERRA MAXI per la realizzazione di opere di stabilizzazione di pendii (costruzione di strade e strade forestali, ripristino di frane, ripristino di muri d’argine) e per la realizzazione o opere di stabilizzazione di alvei di torrenti, la riprofilatura di canaloni soggetti a fenomeni di colata detritica e protezione di canali di scolo.

CELLA ERDOX TERRA MAXI

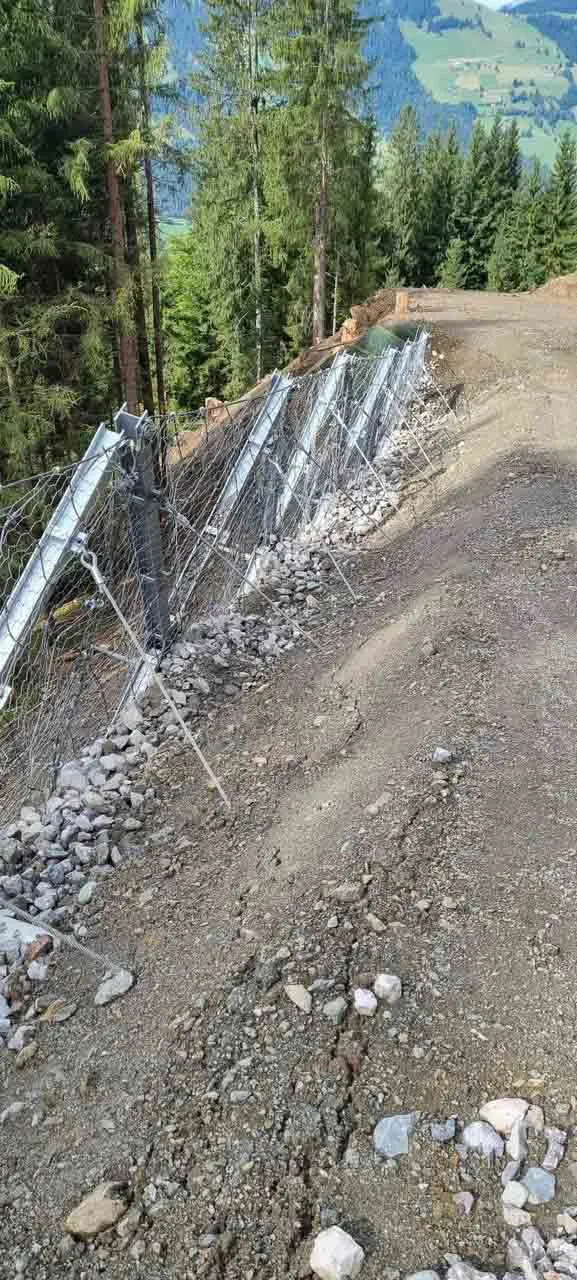

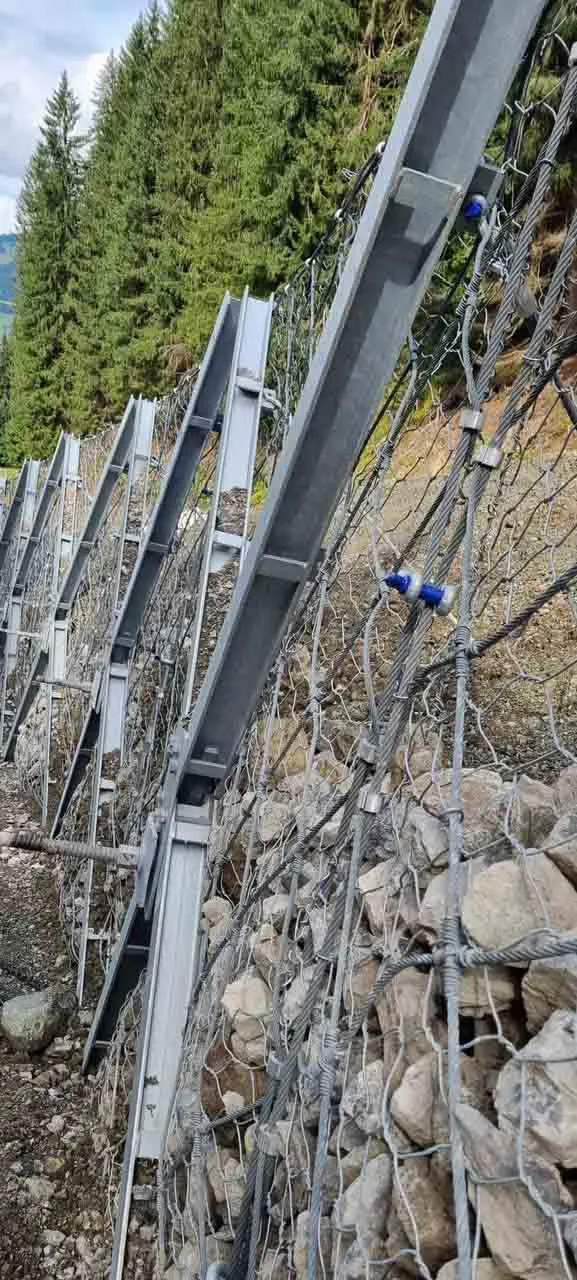

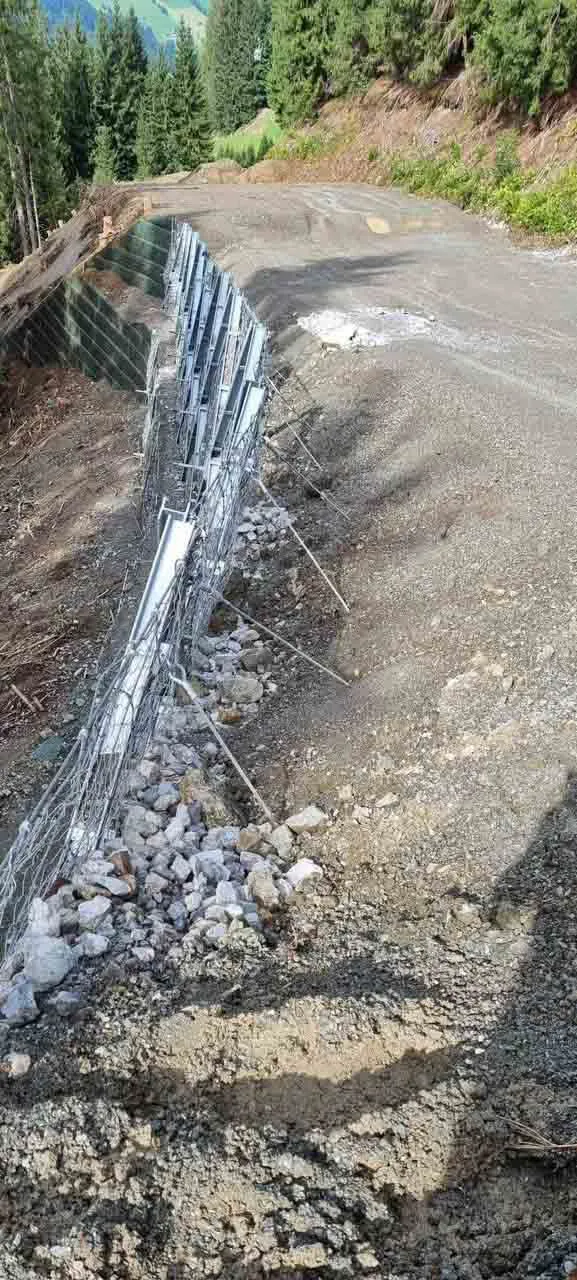

ERDOX MONOANCORAGGIO

Si tratta di una struttura metallica dal peso contenuto, di facile trasporto e veloce posa.

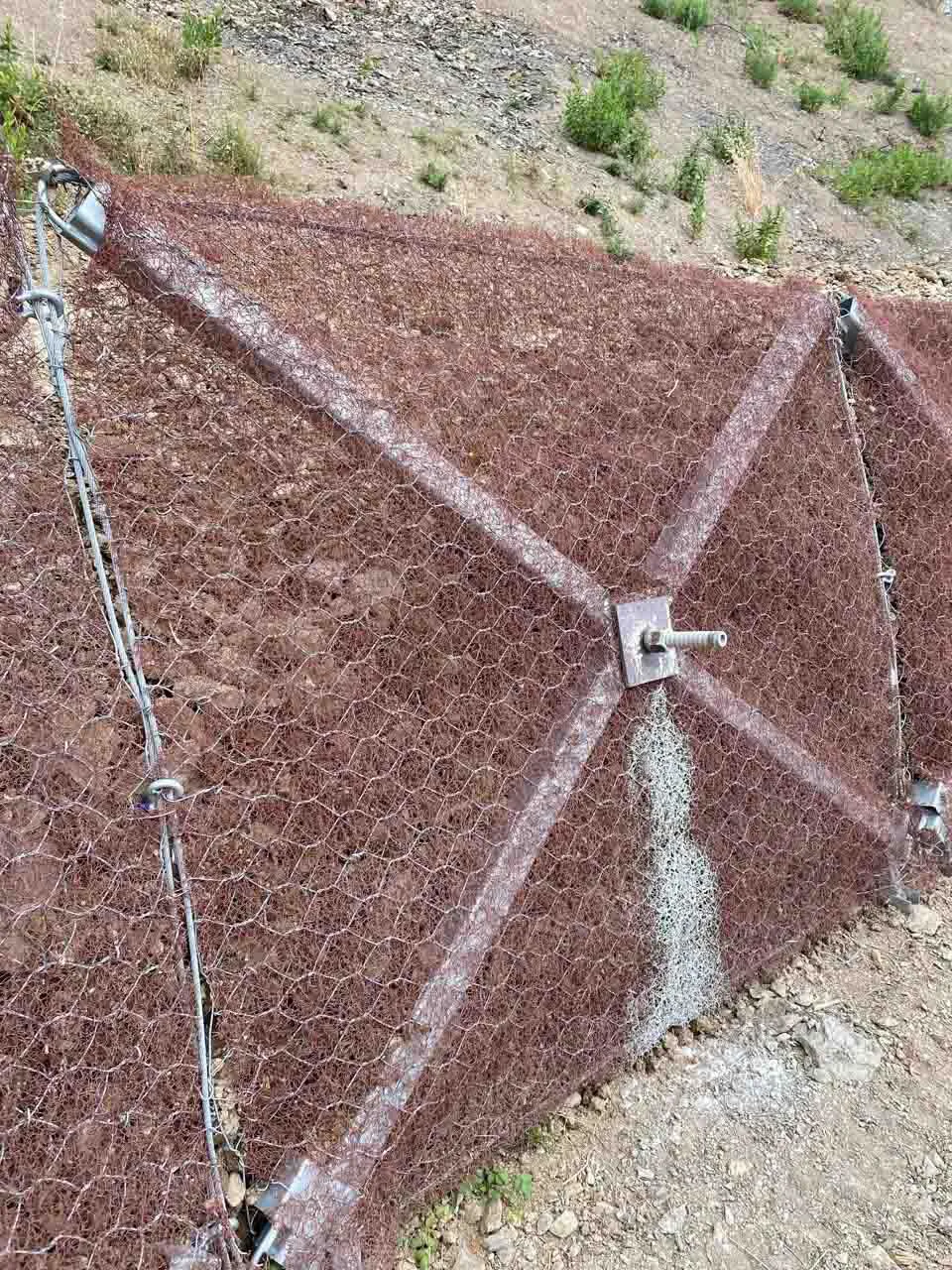

CELLA MONOANCORAGGIO

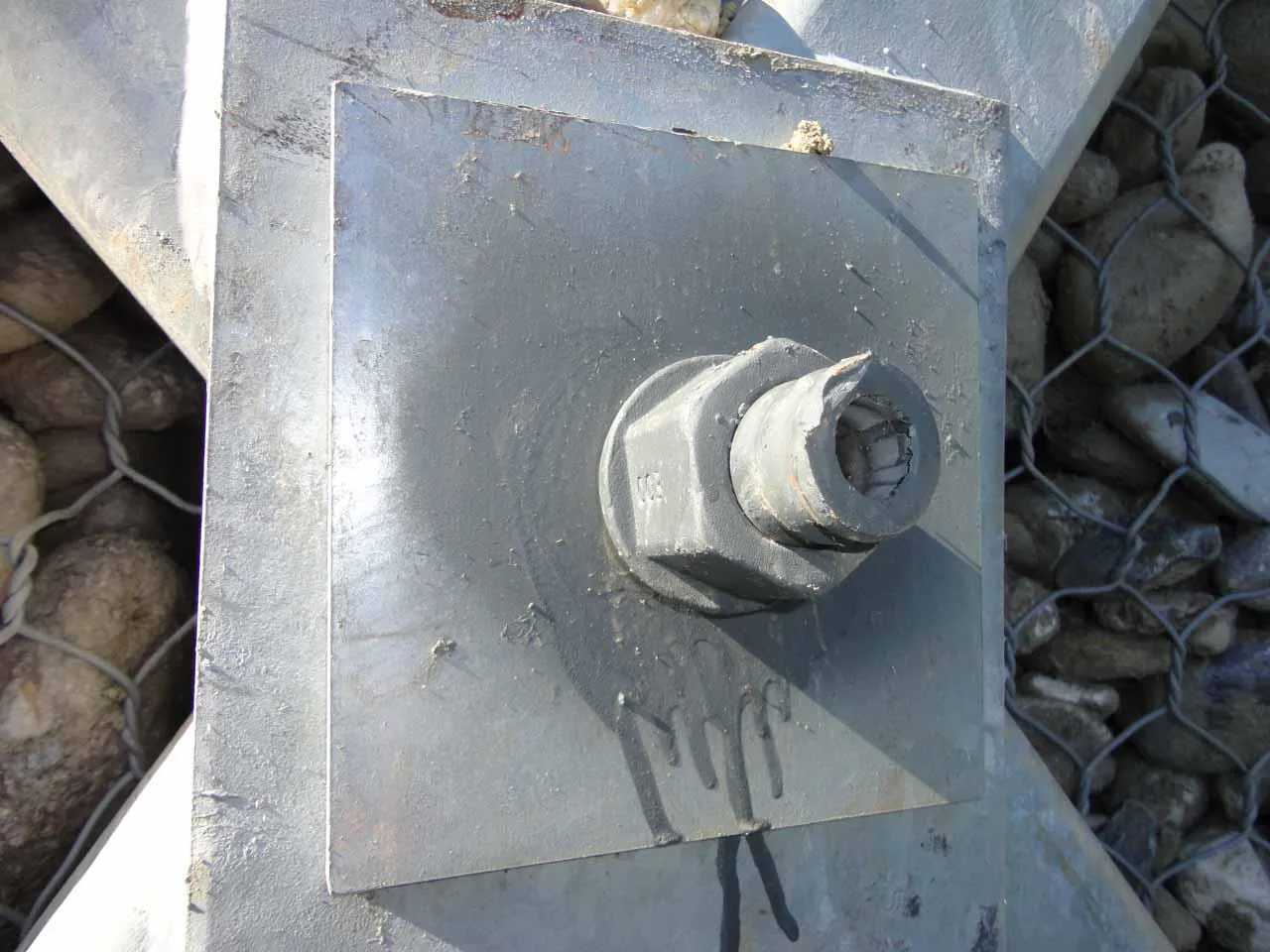

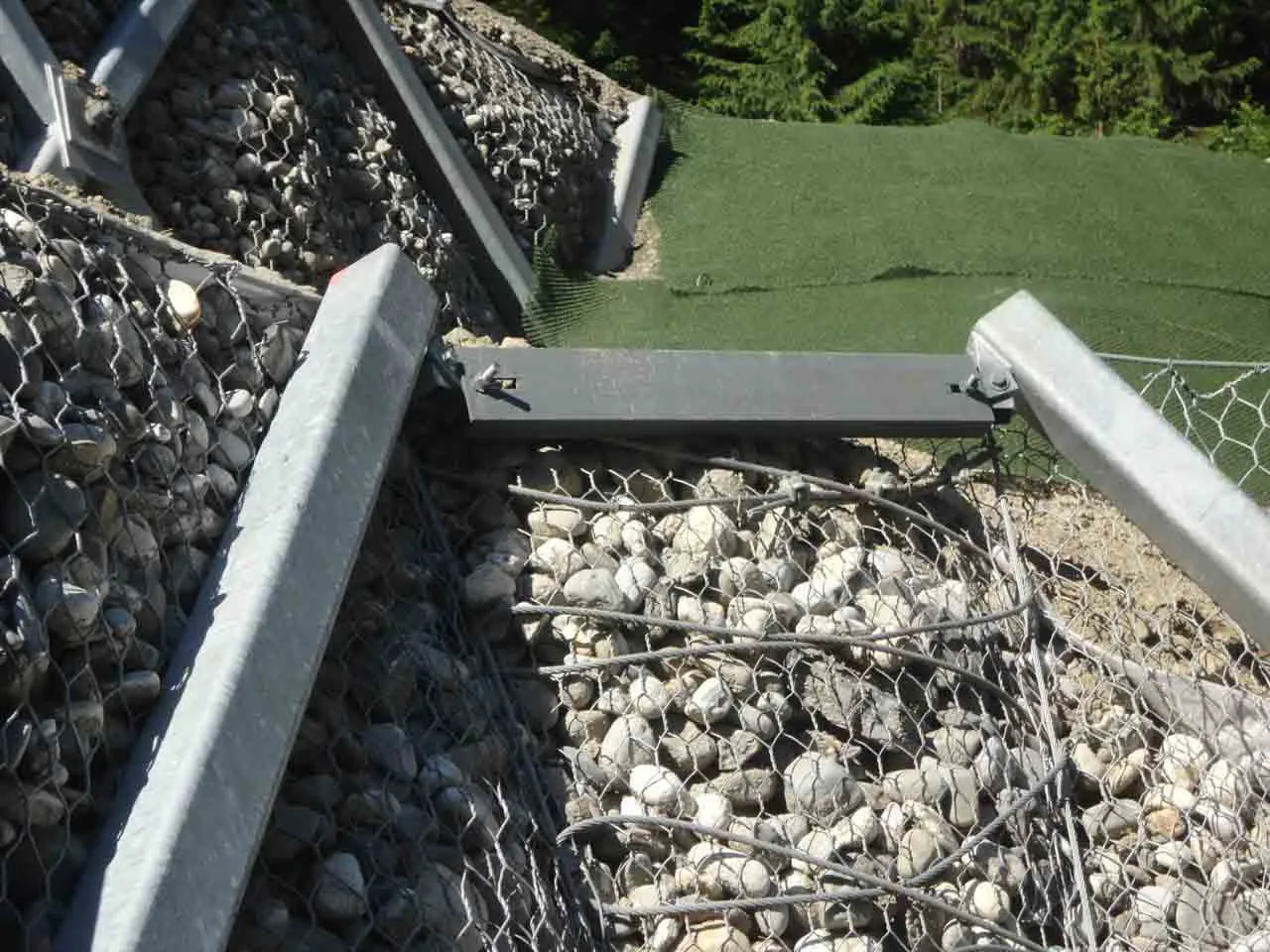

La velocità del sistema è garantita dal fatto che la stessa necessità del collegamento ad un'unica fondazione costituitada un tirante passivo in barra realizzato in opera.
Il dimensionamento dell'ancoraggio viene rimandato al progettista al quale vengono indicate le pressioni di progetto ricavate da verifiche effettuate dal nostro ufficio tecnico.
