ERDOX Junior

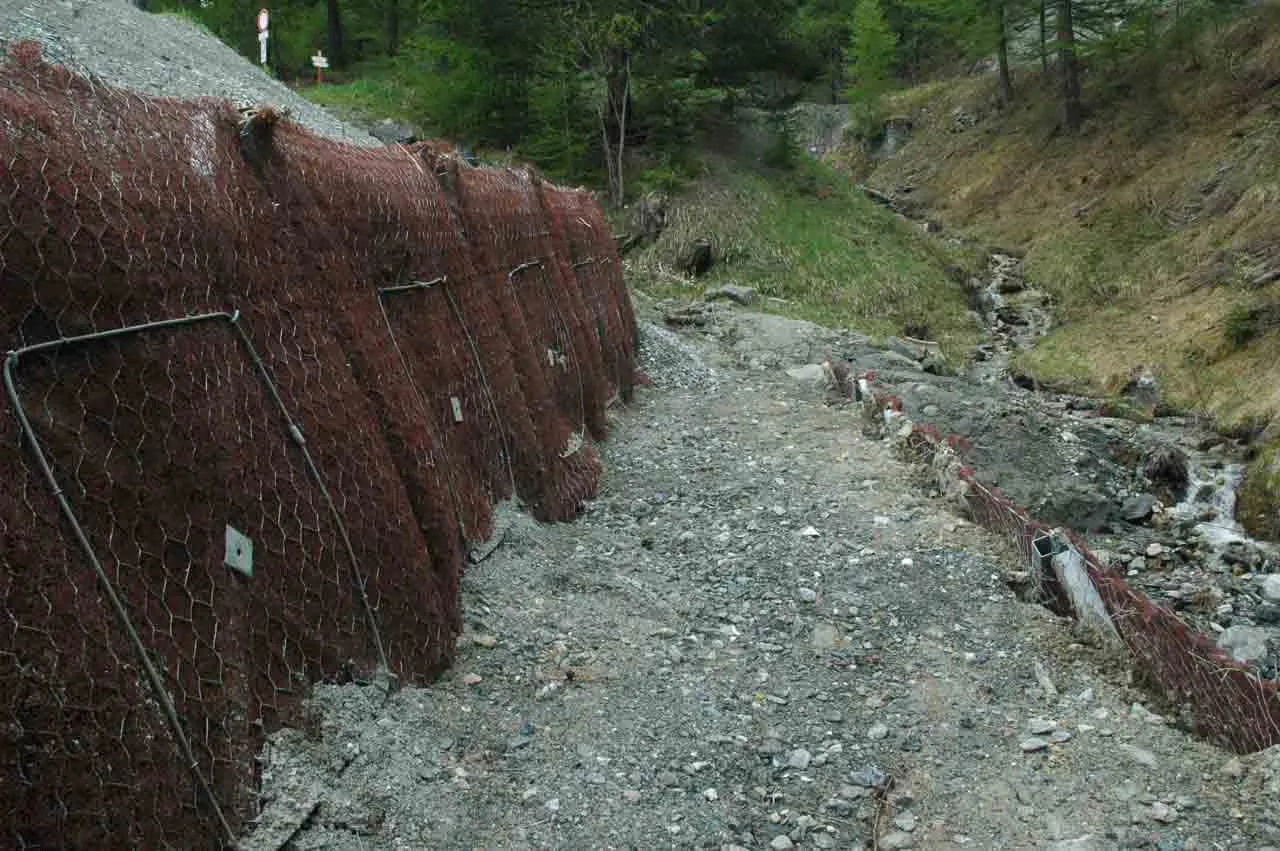

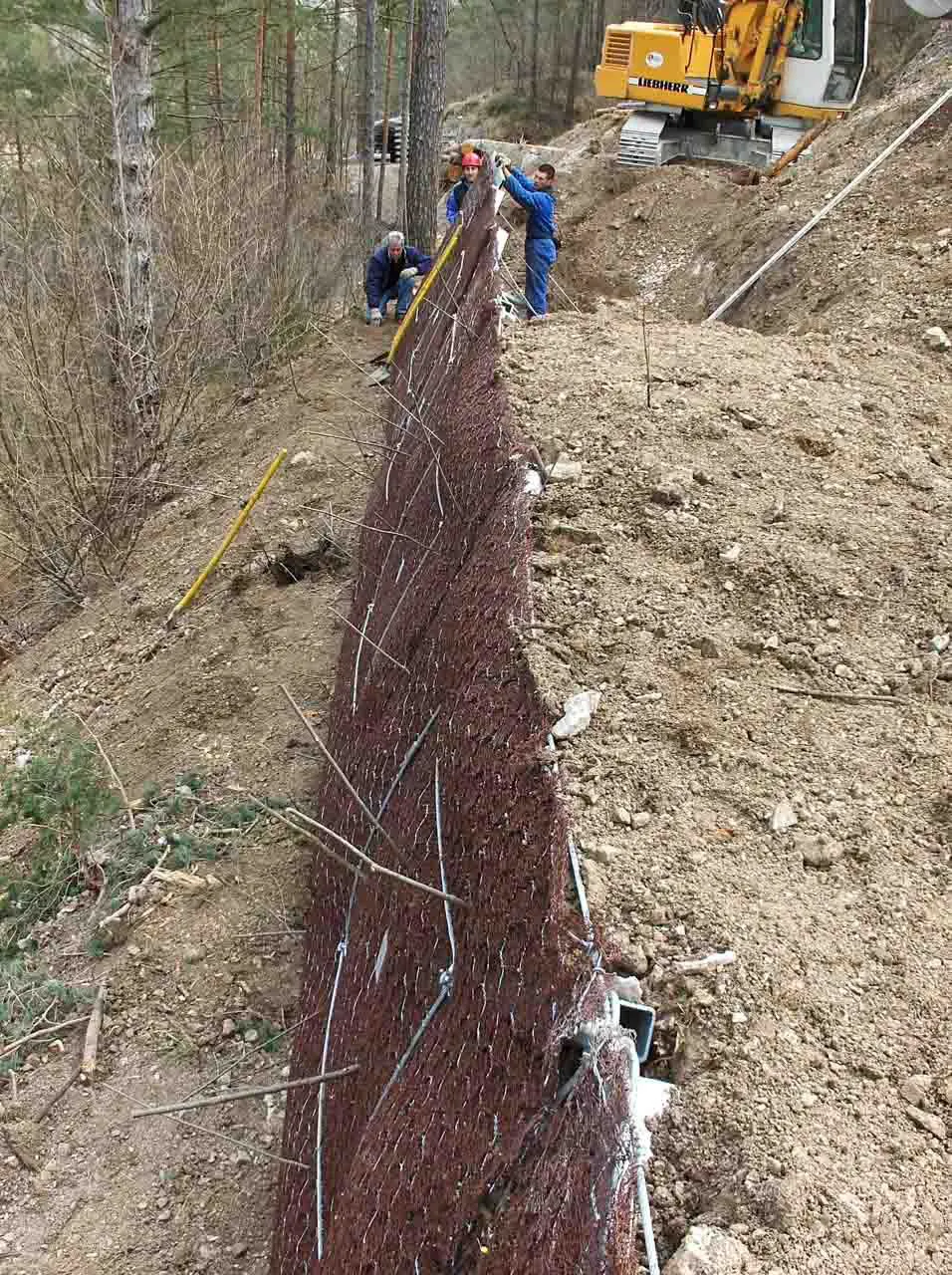

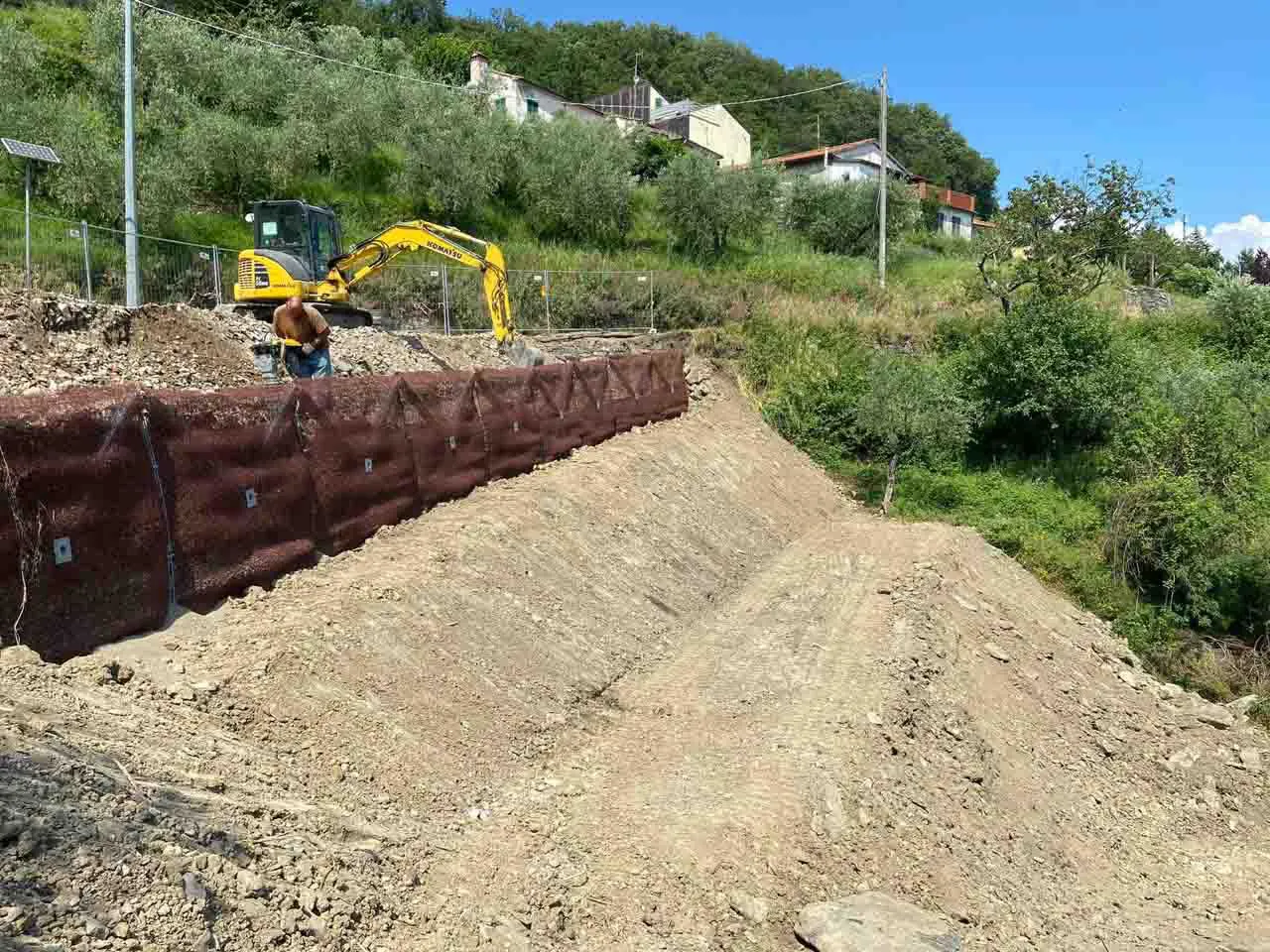

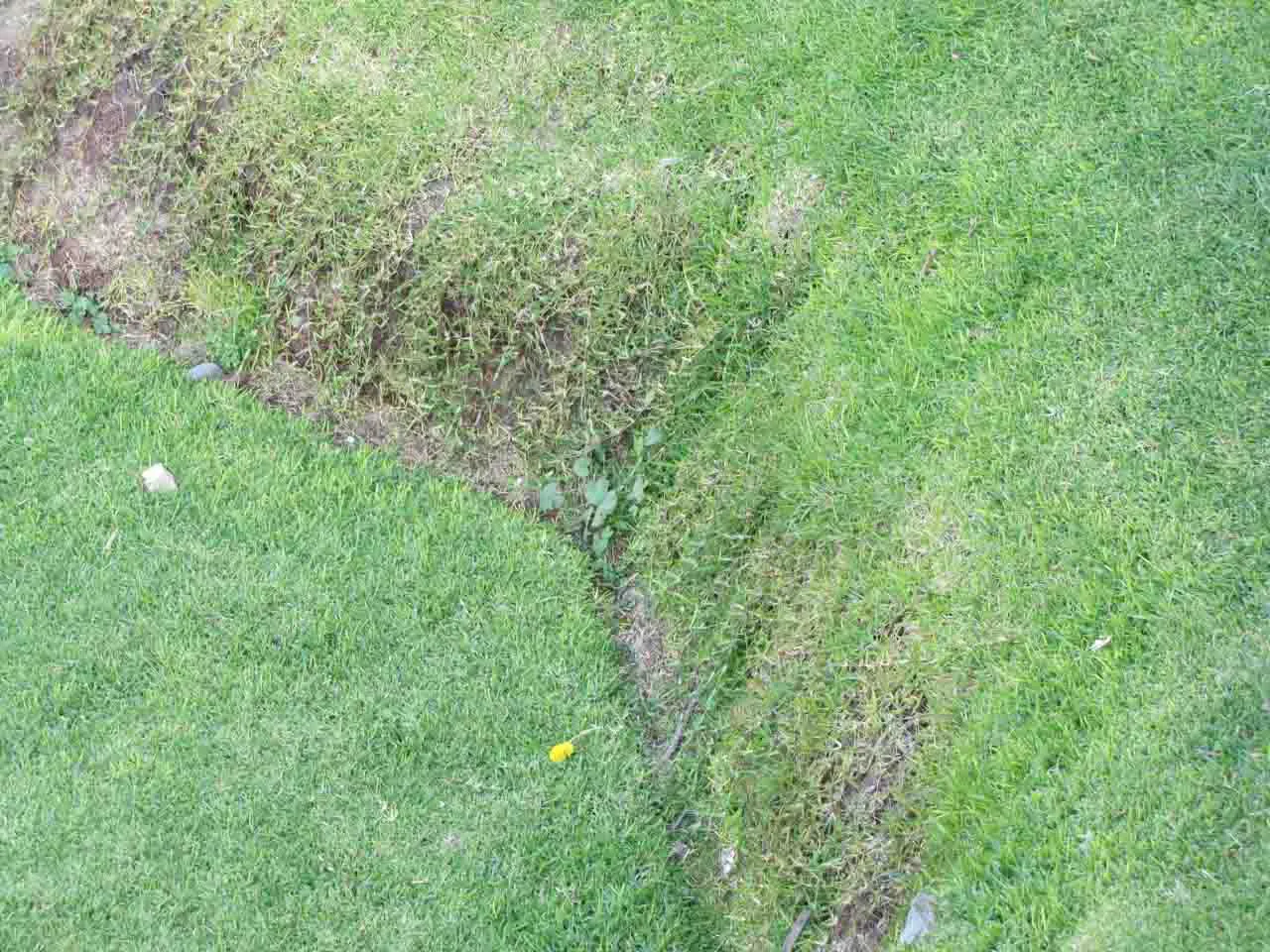

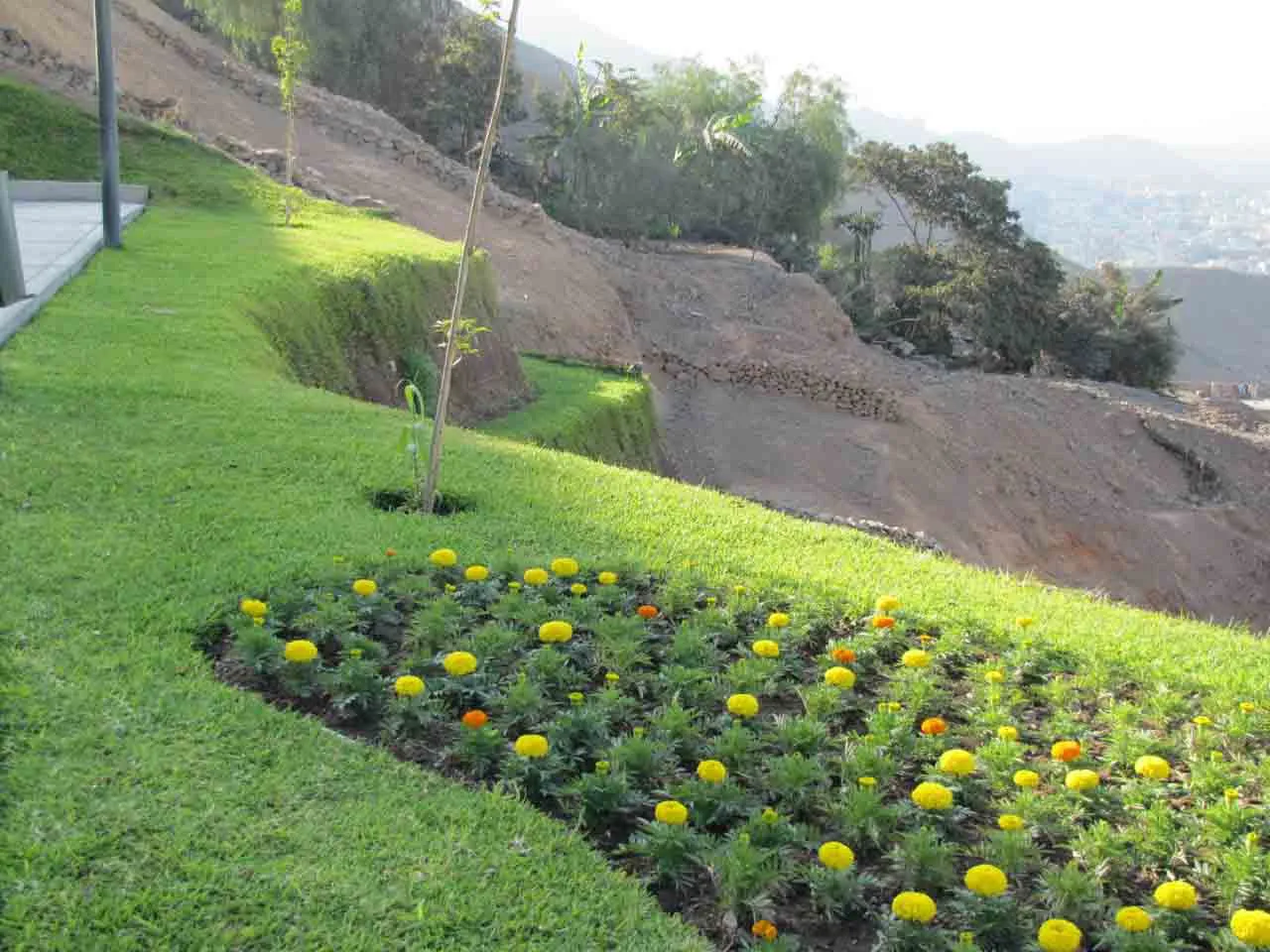

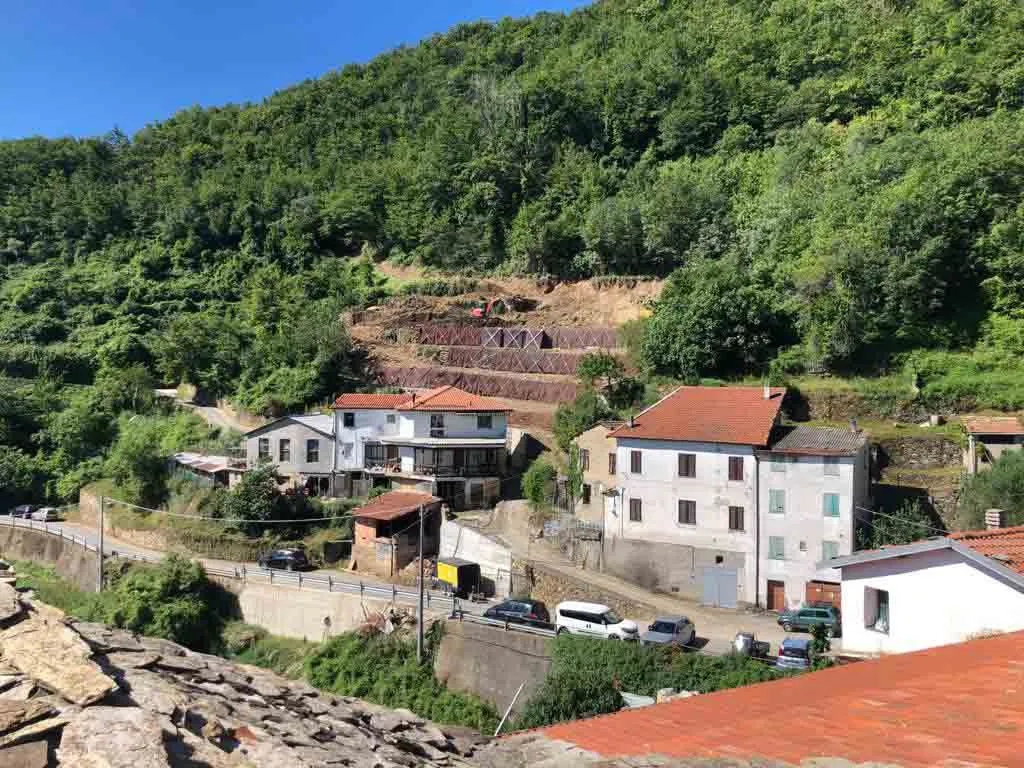

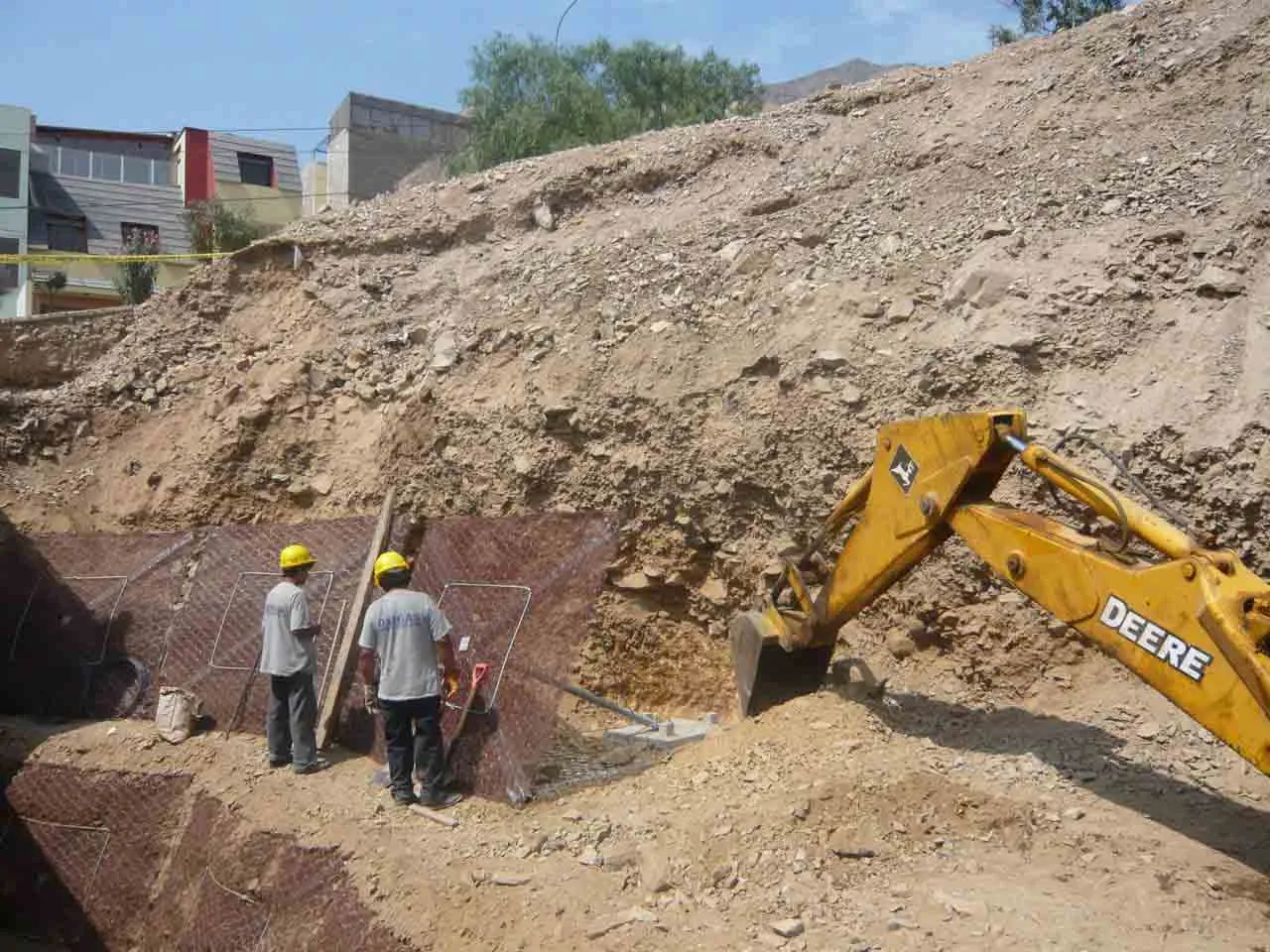

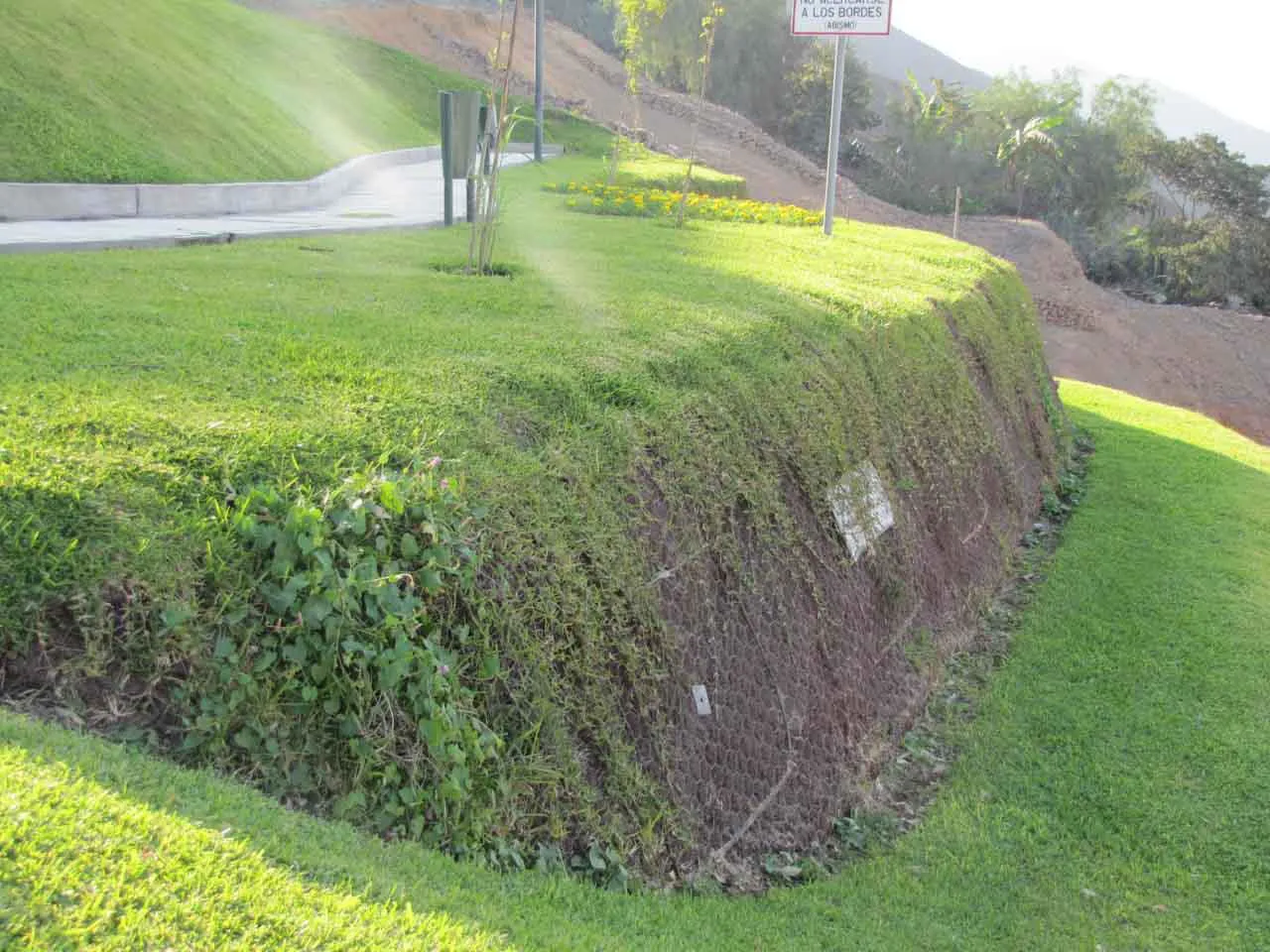

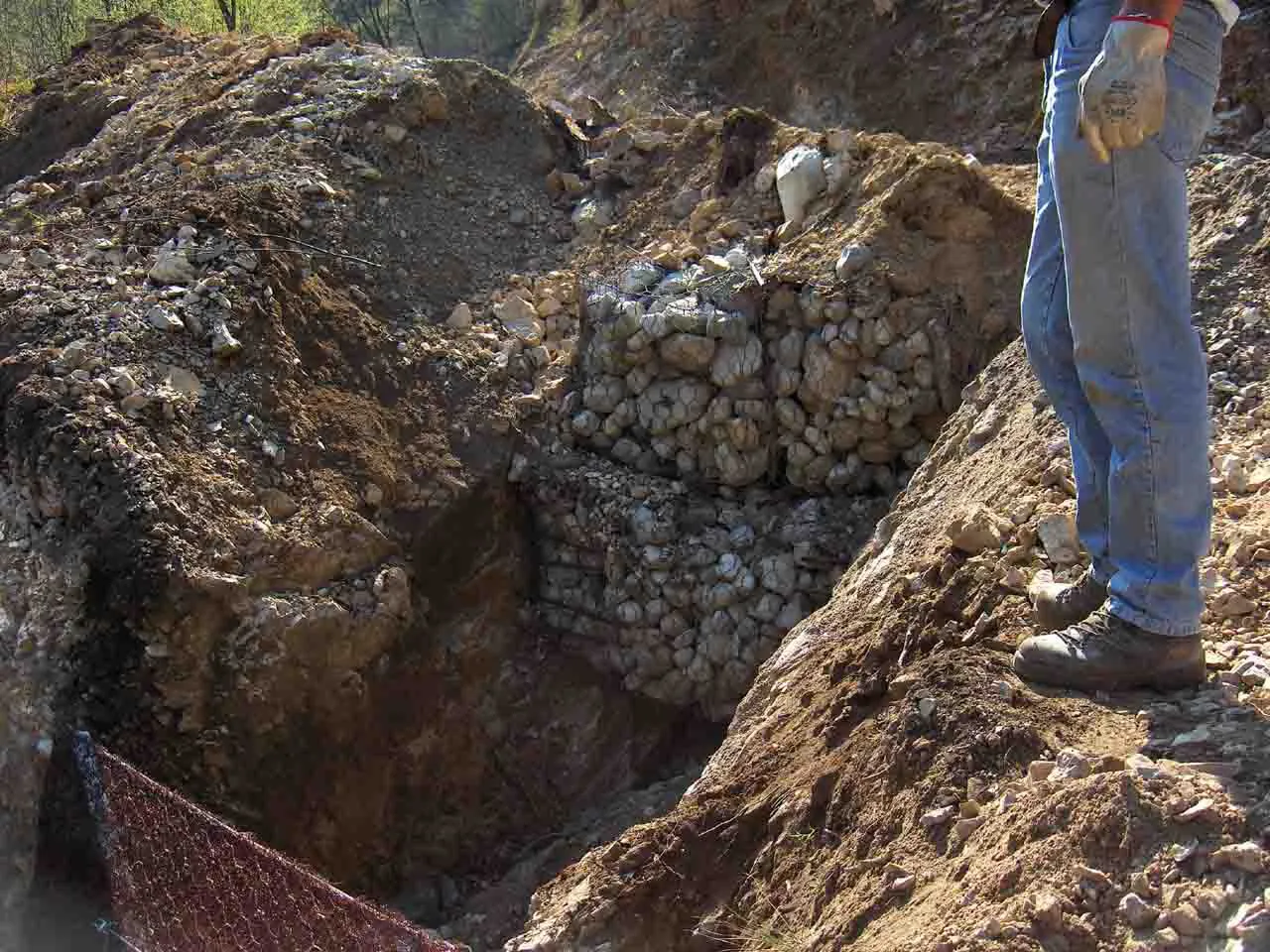

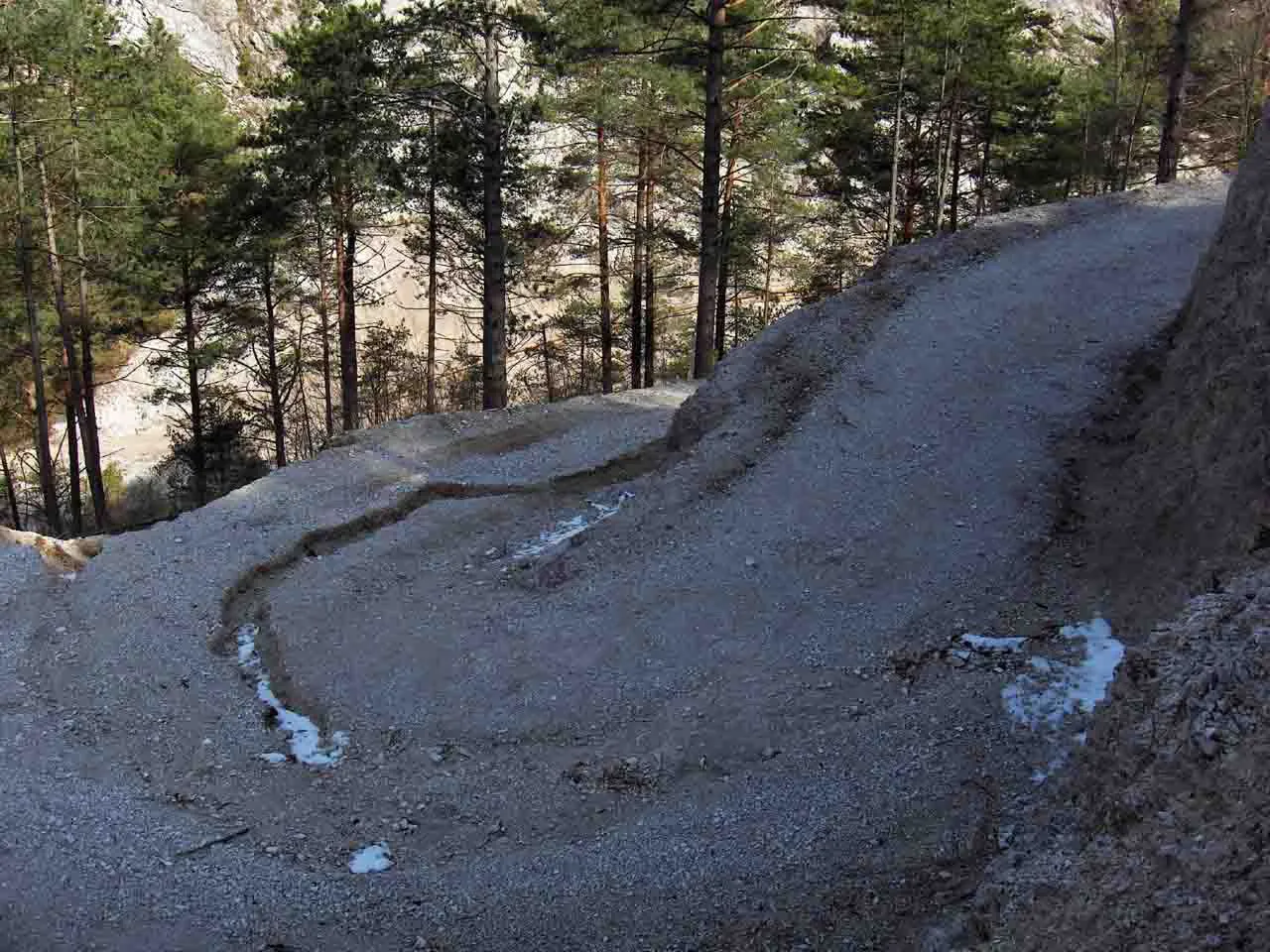

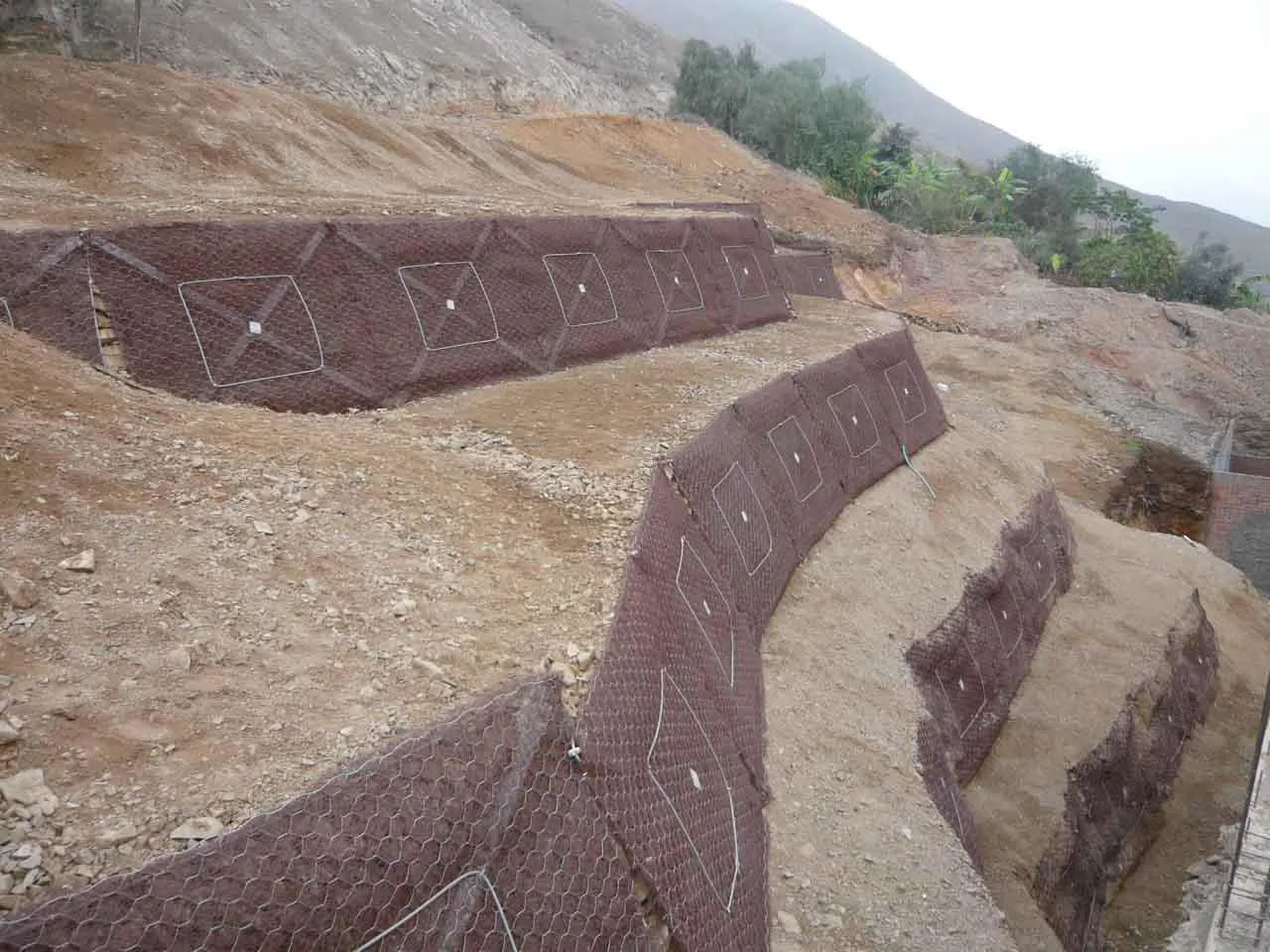

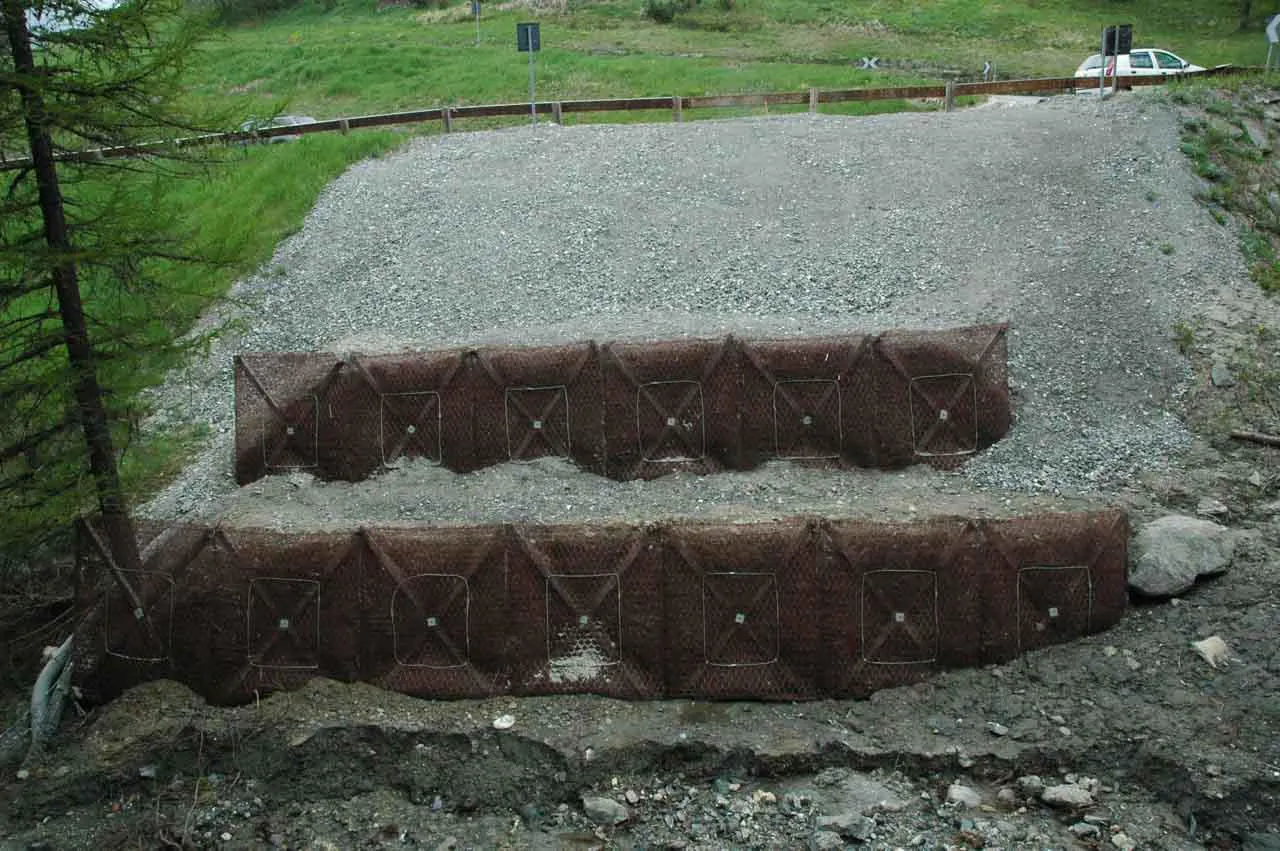

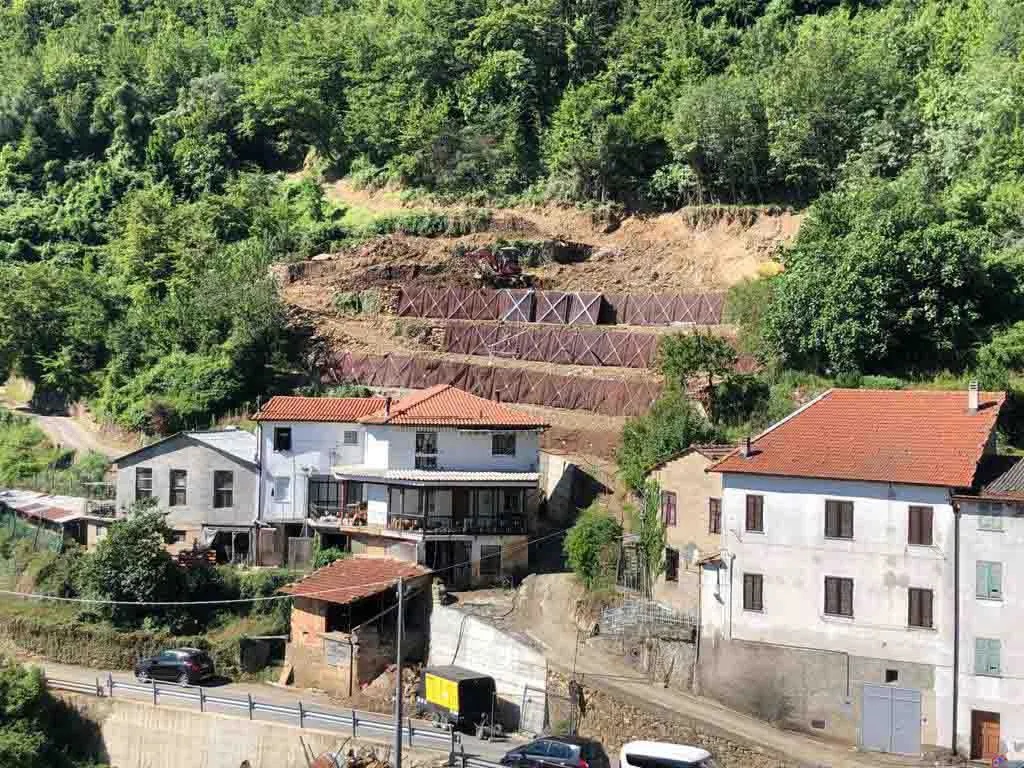

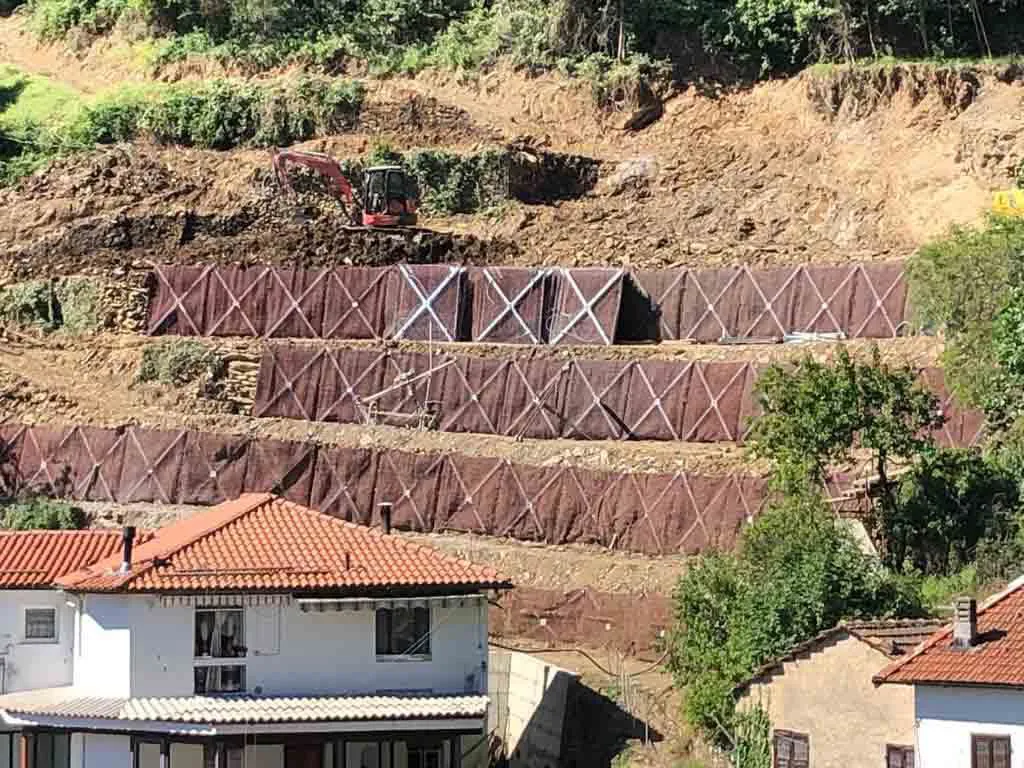

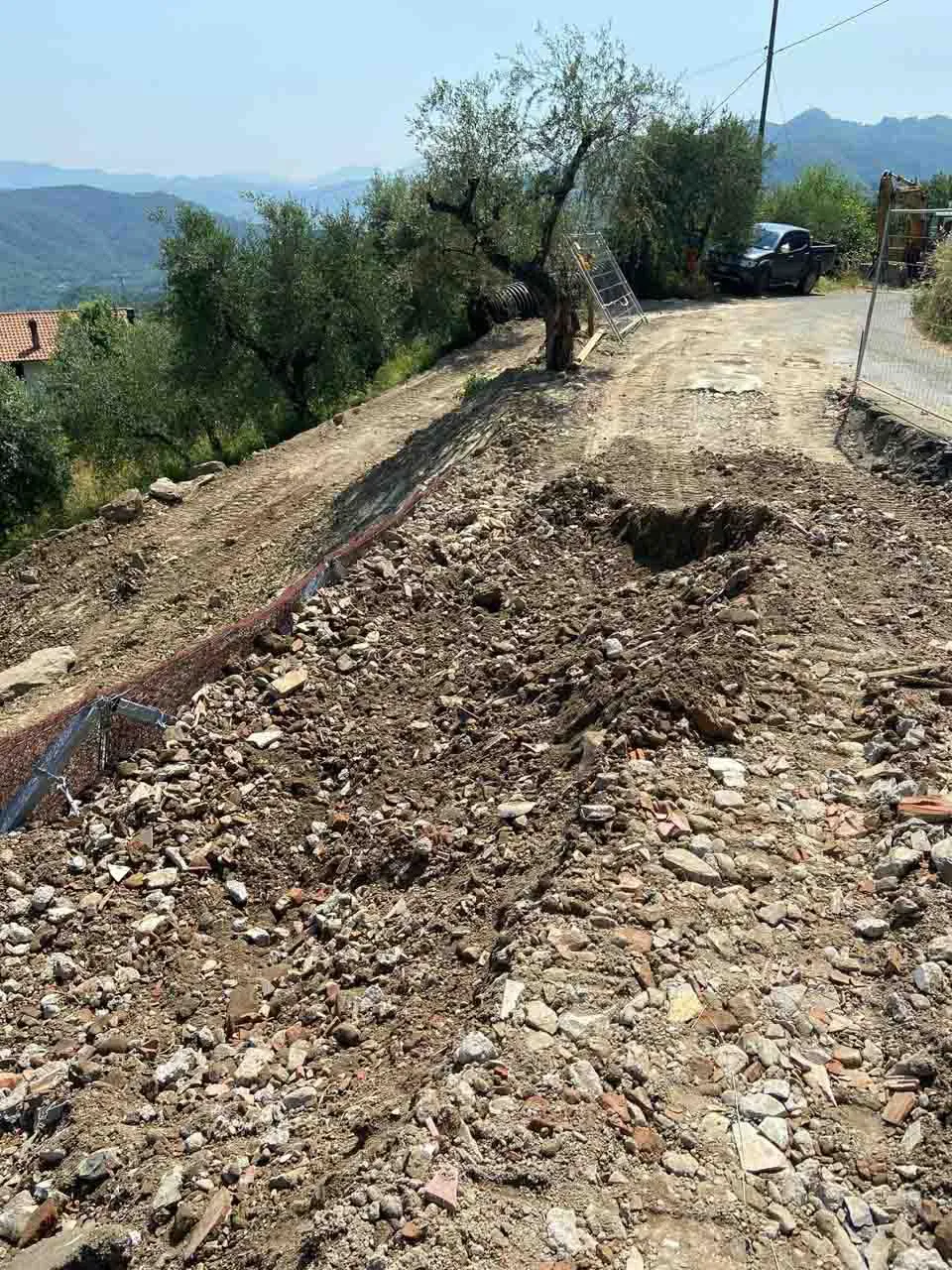

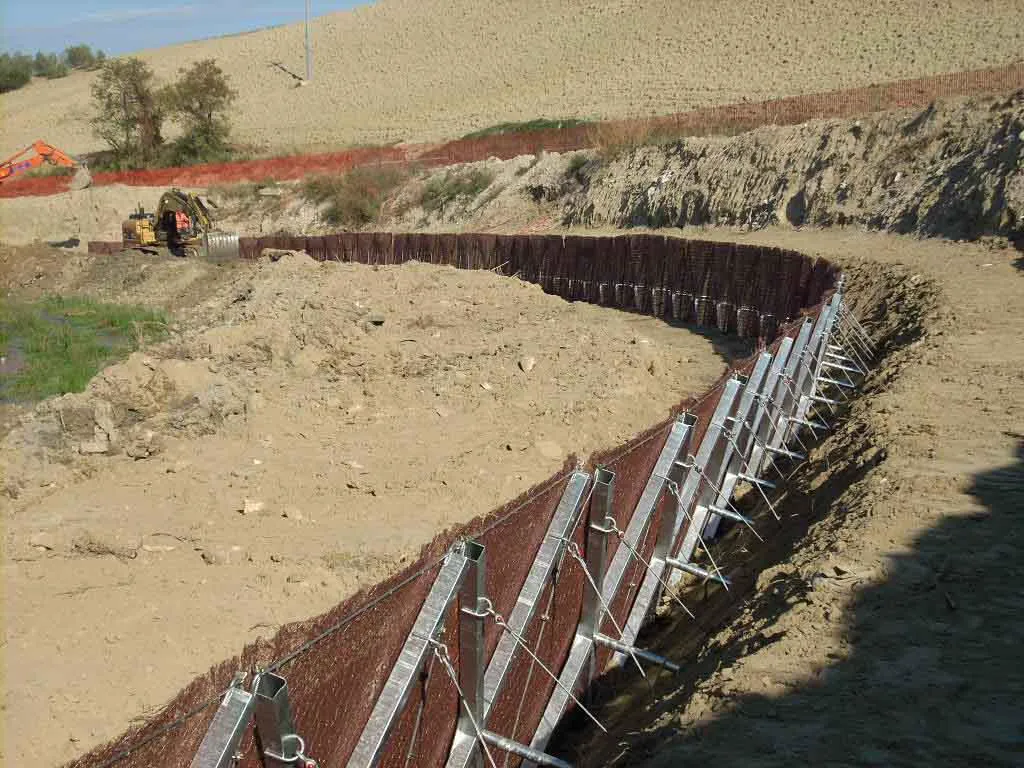

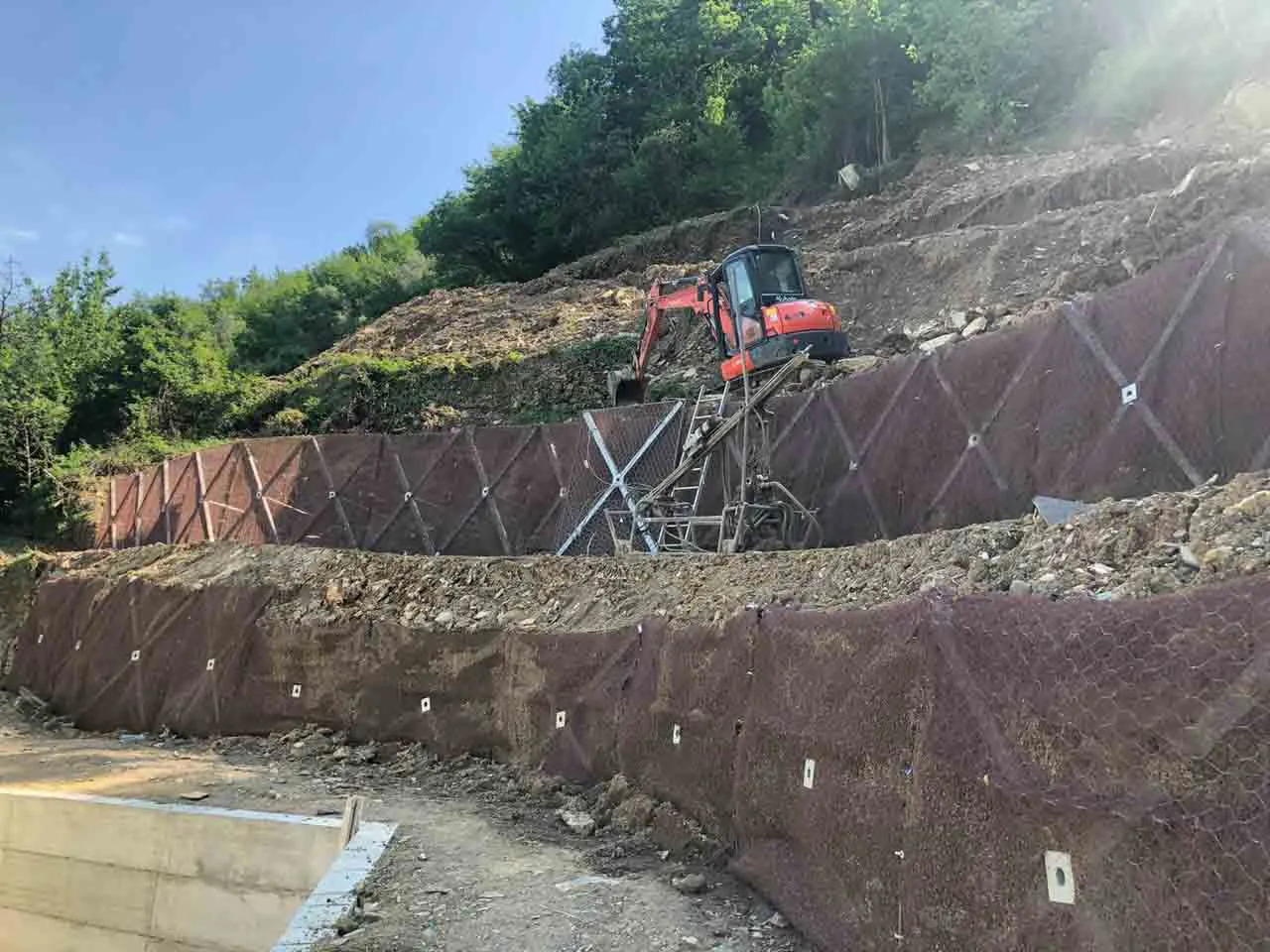

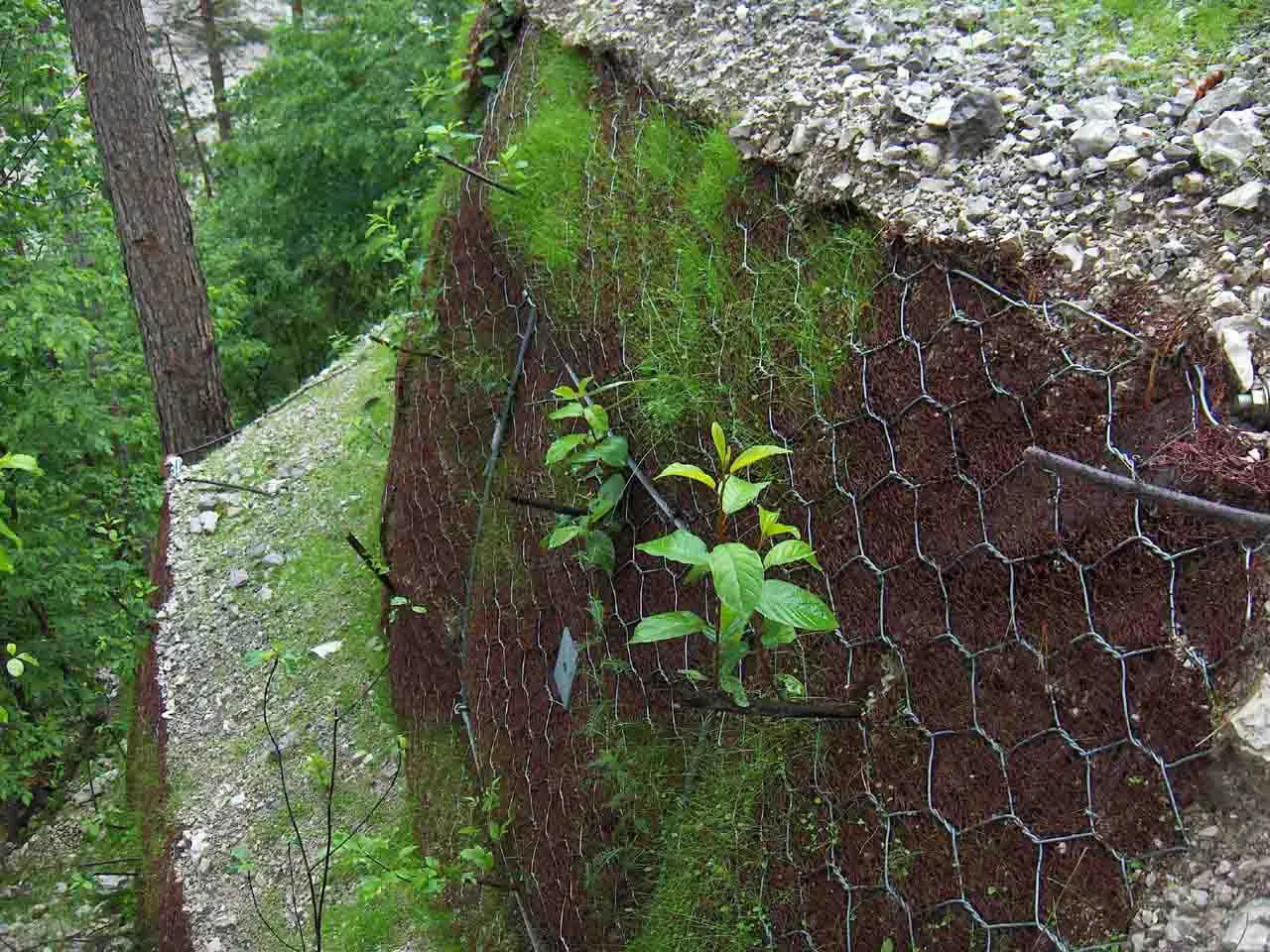

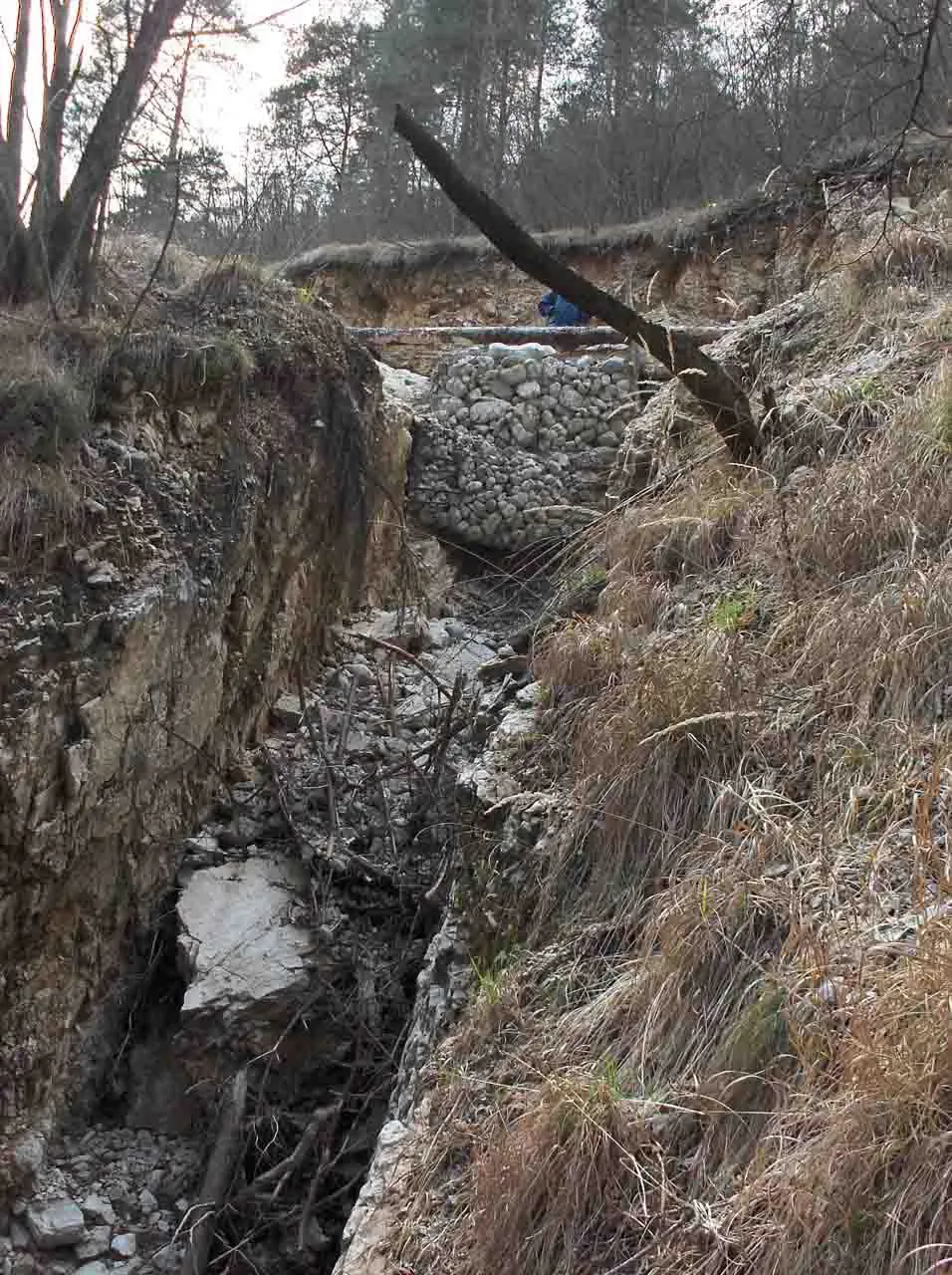

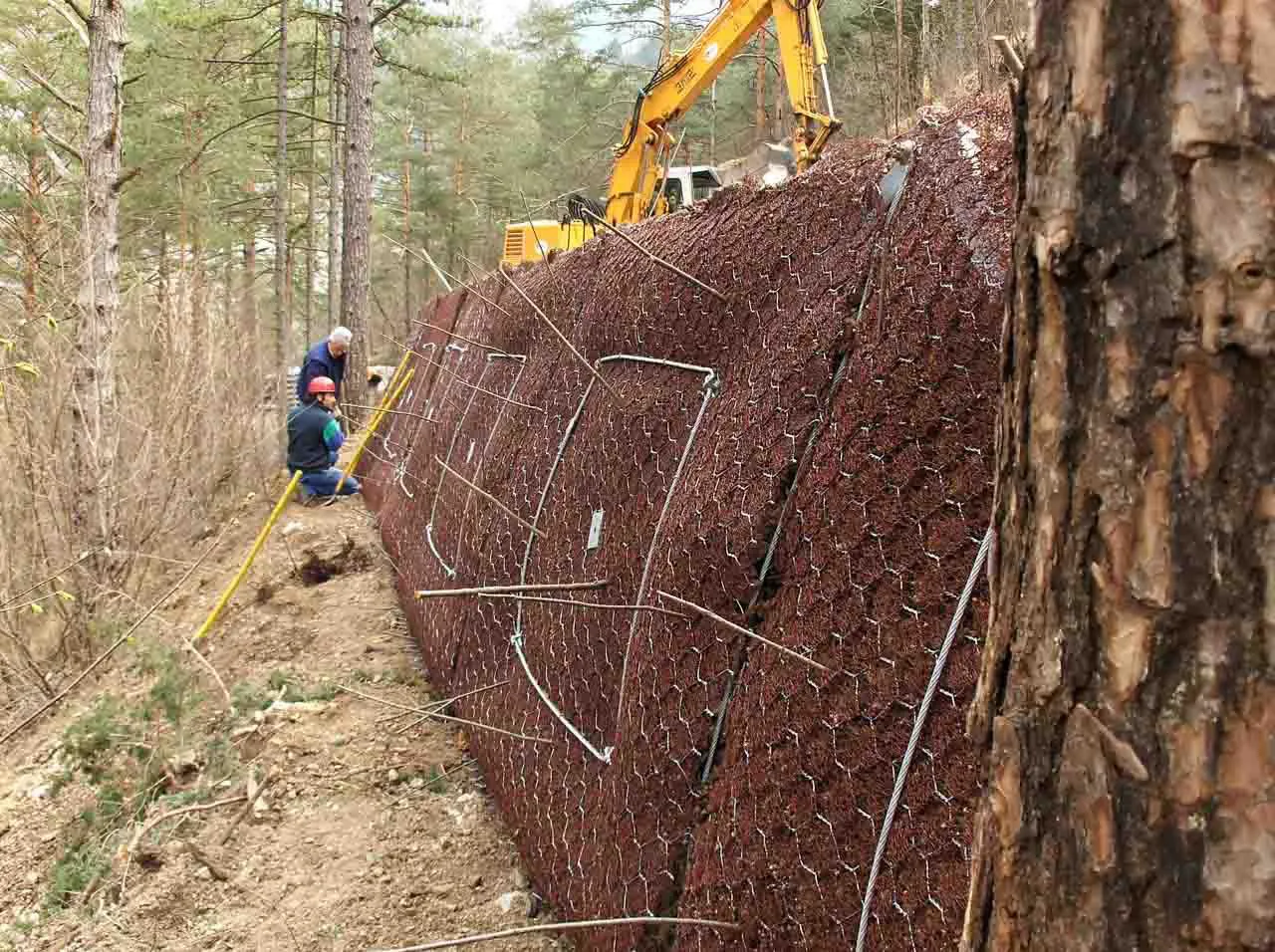

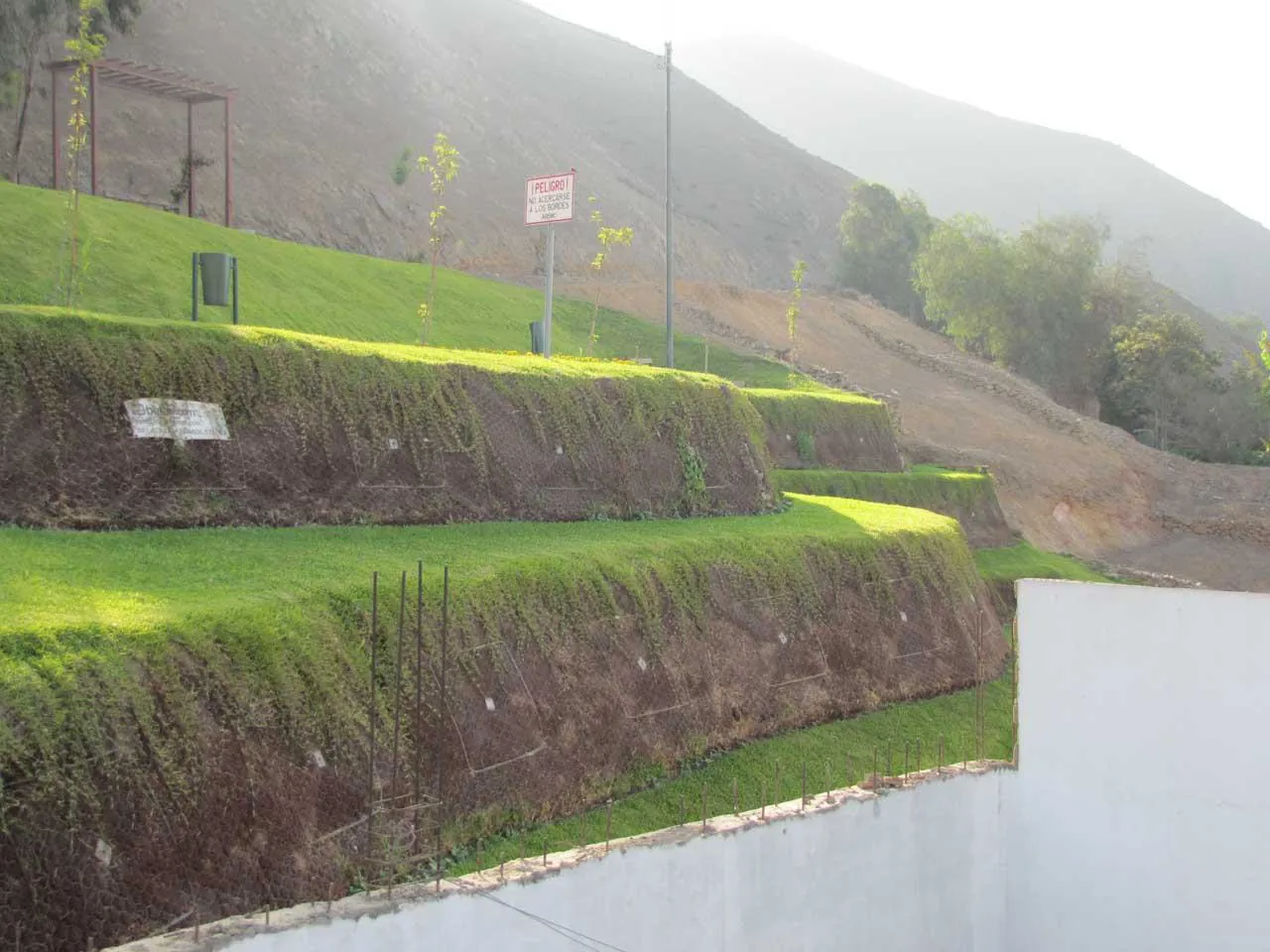

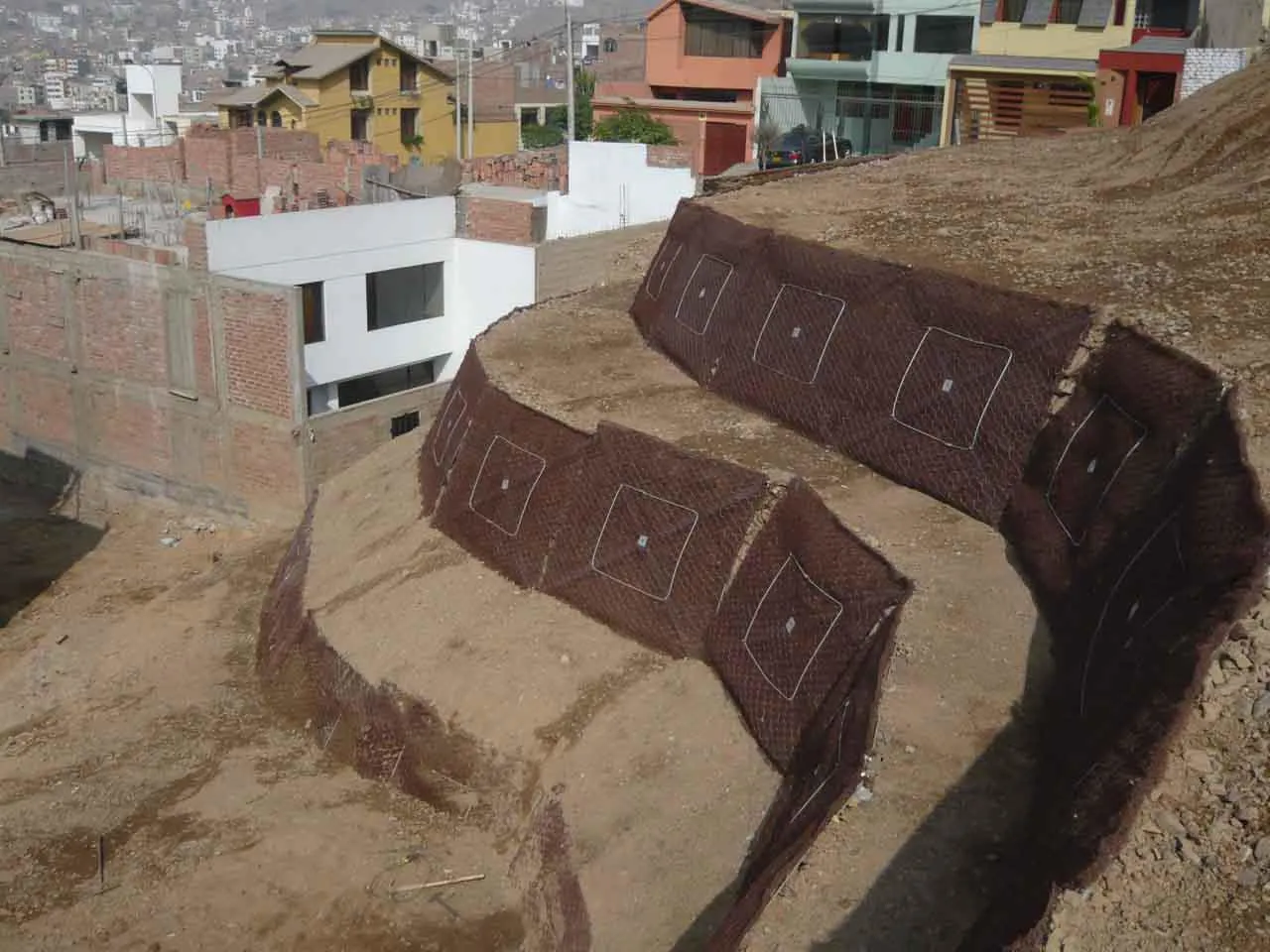

Le strutture Erdox Terra Junior (dim. H200x250 cm ca. o H250x200 cm ca.) rappresentano la soluzione più rapida e sicura alternativa al classico gabbione per la realizzazione di interventi per la stabilizzazione di versanti in frana.

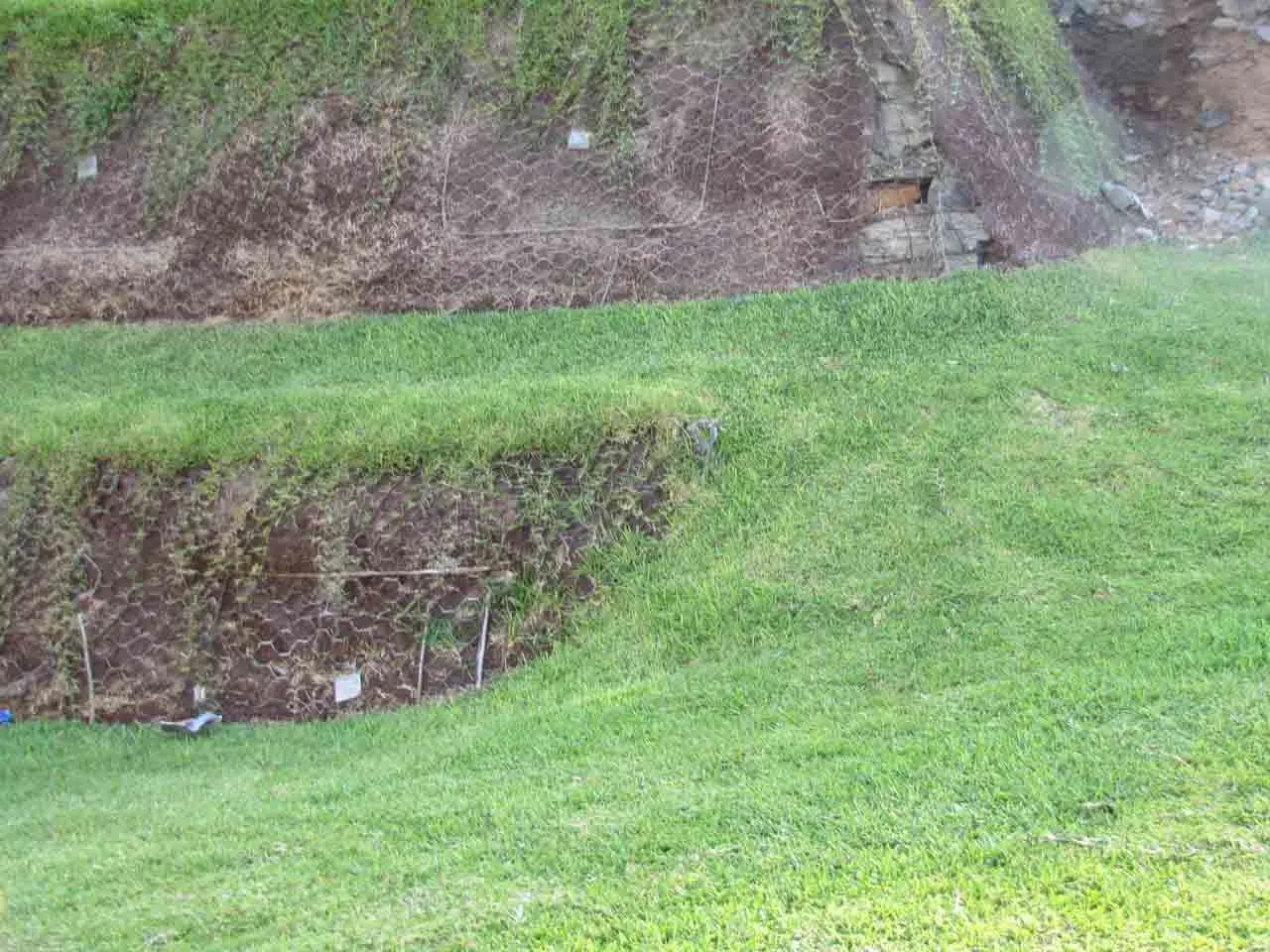

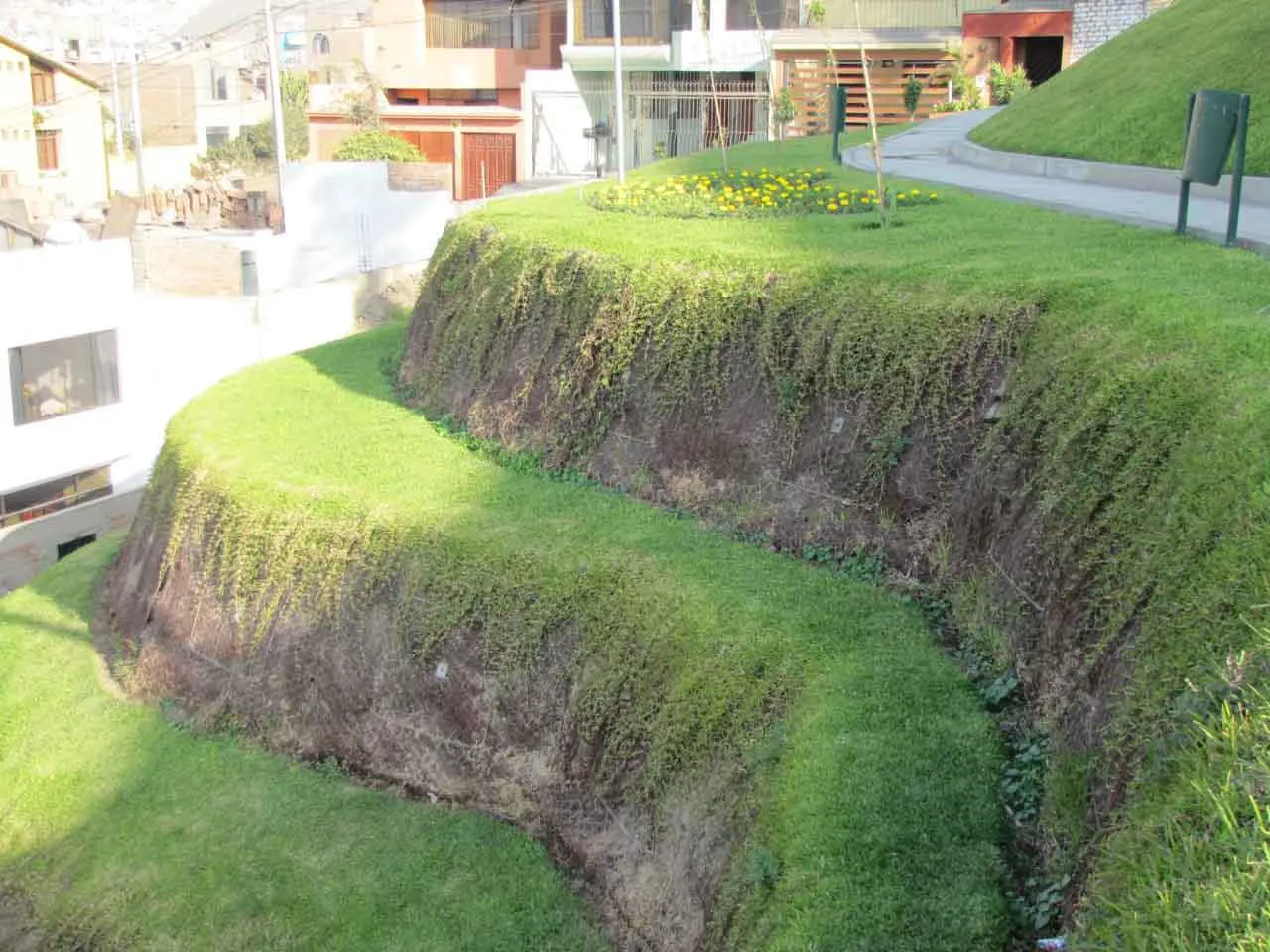

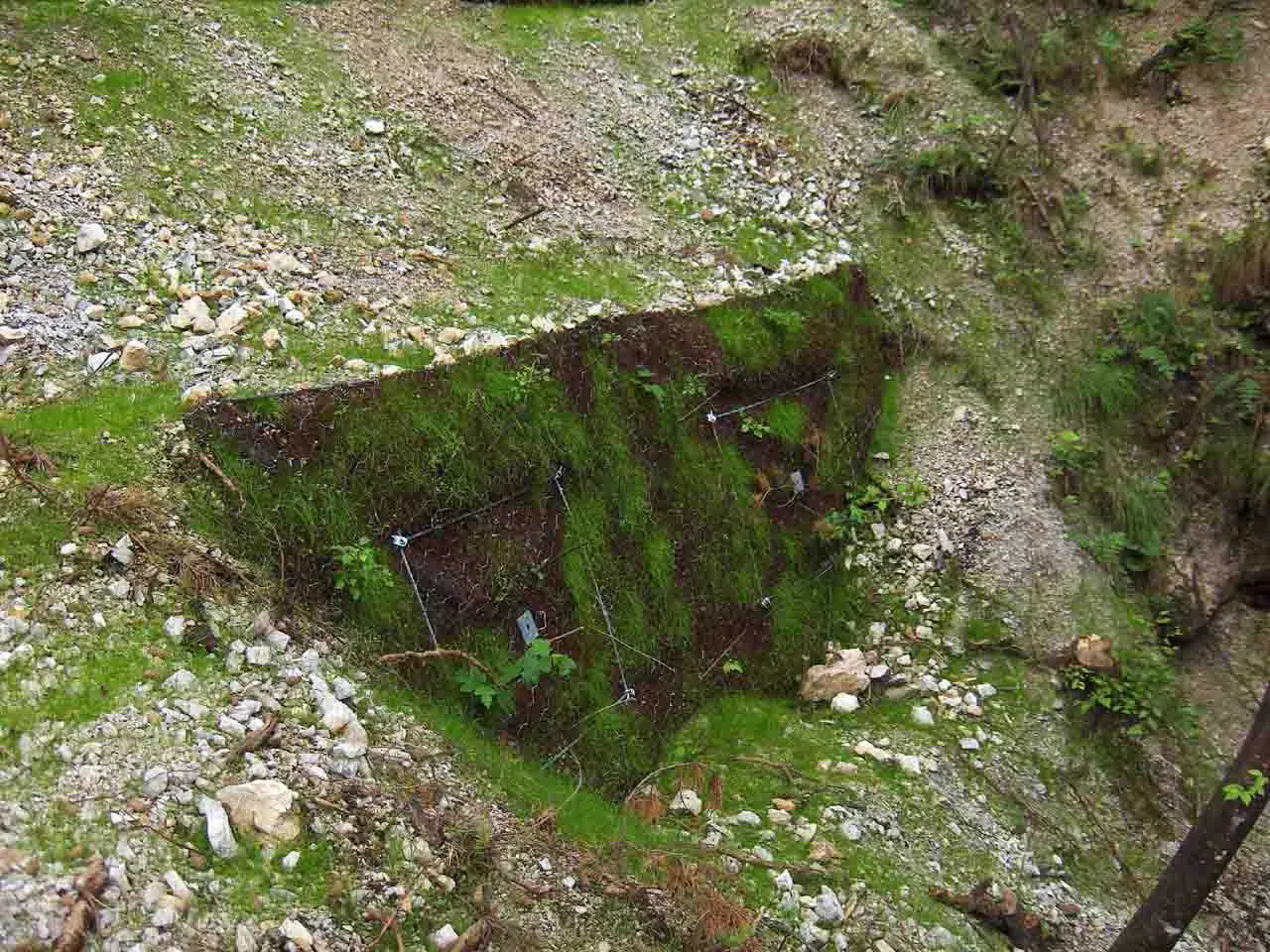

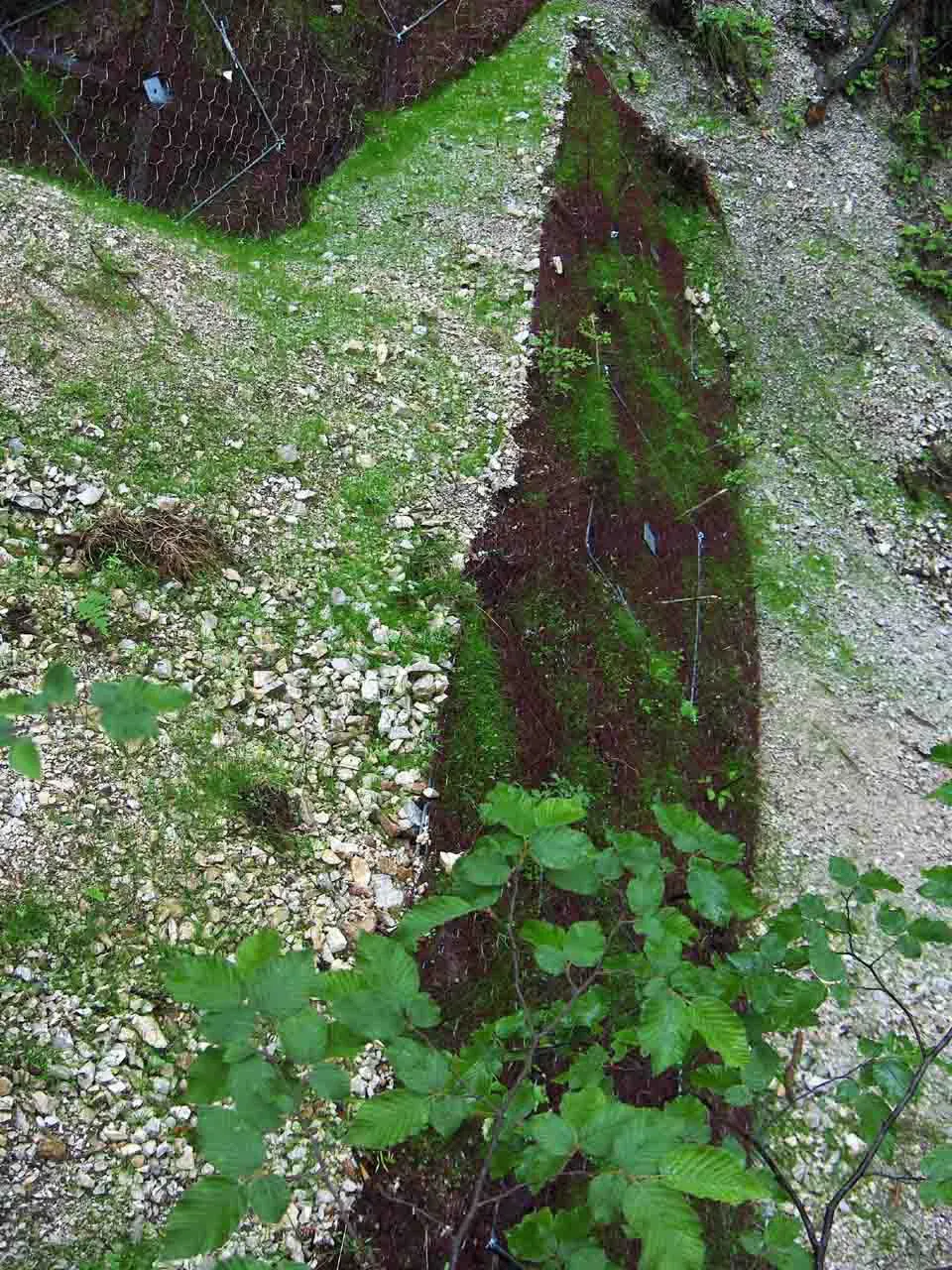

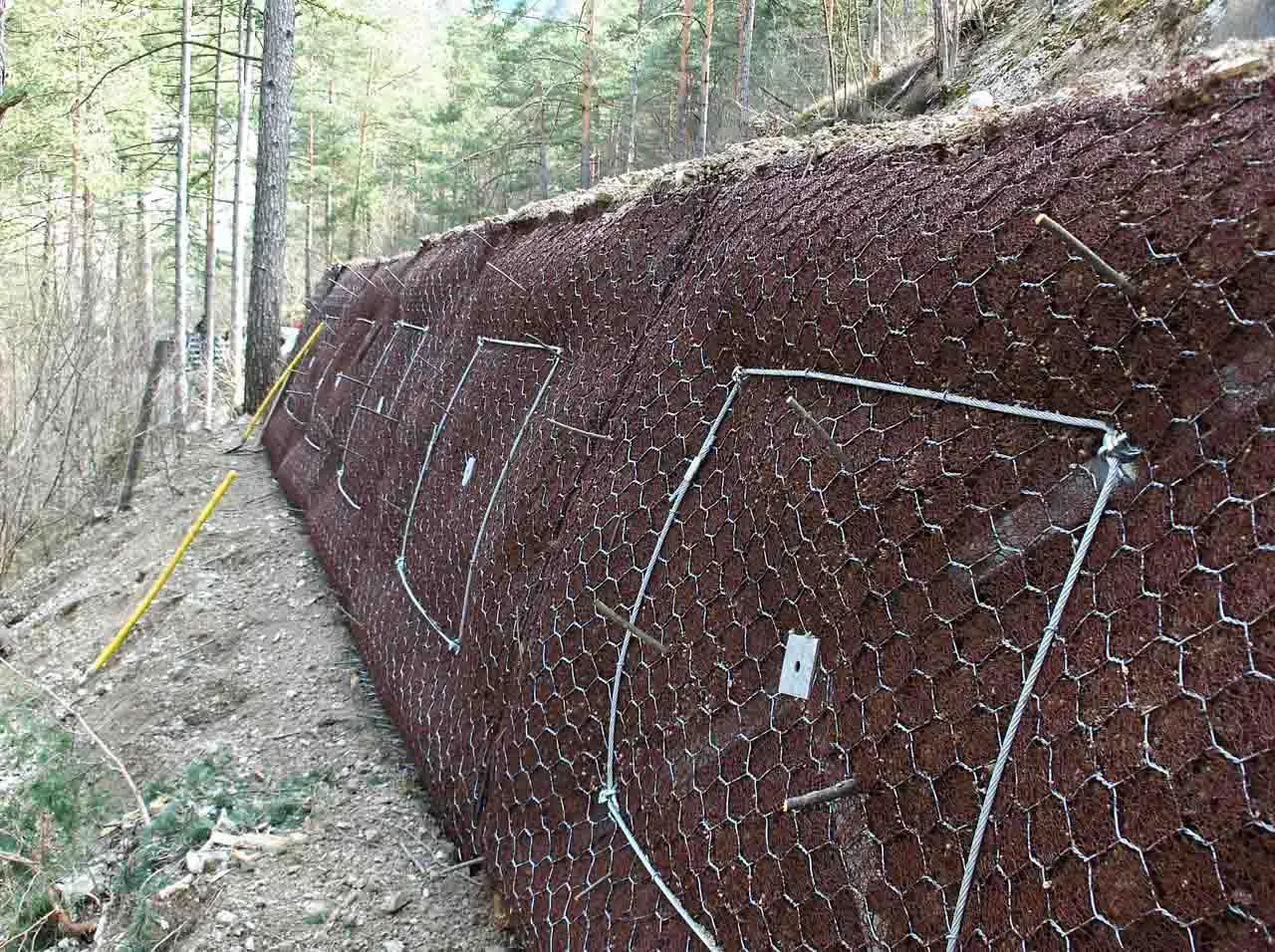

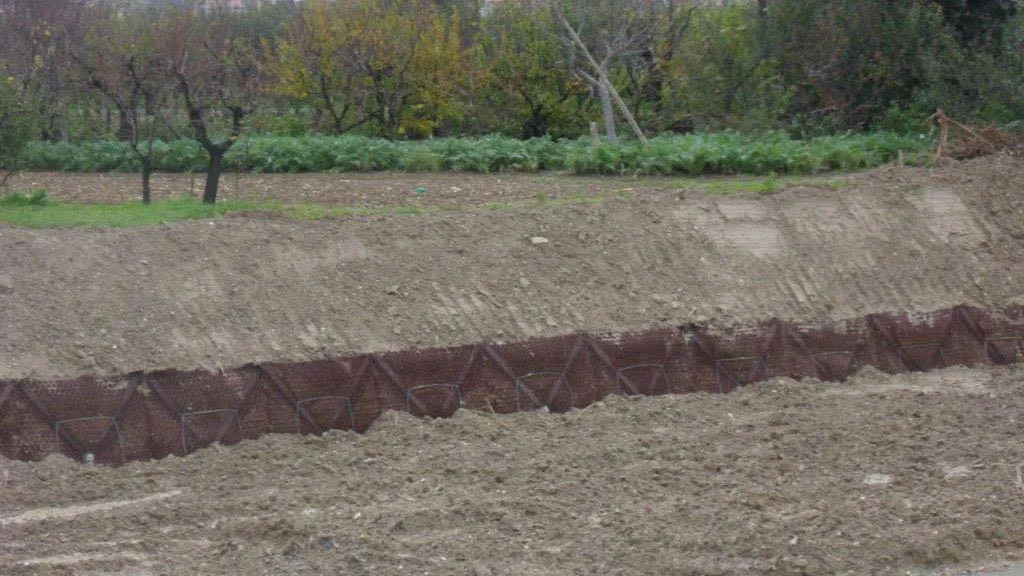

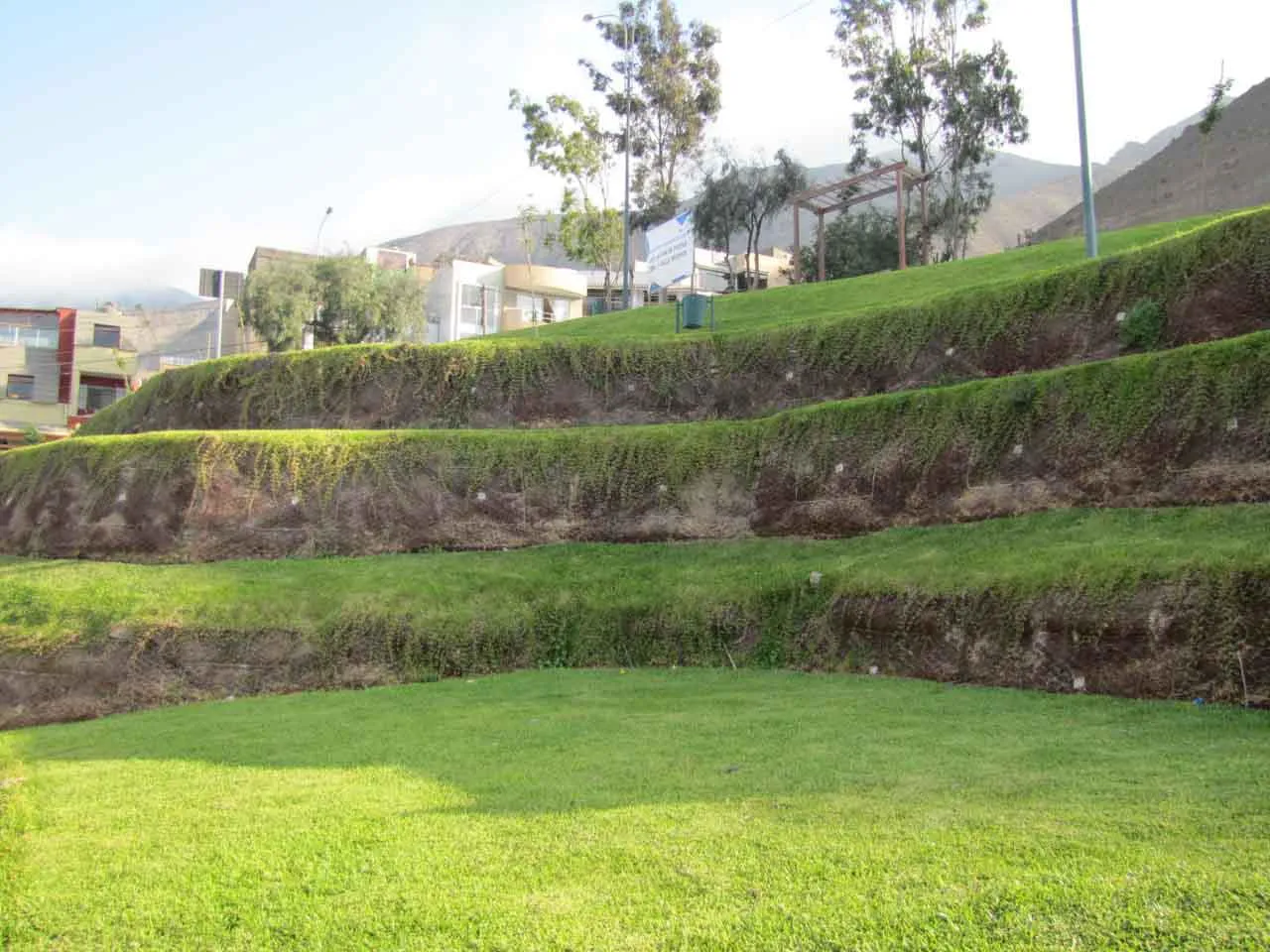

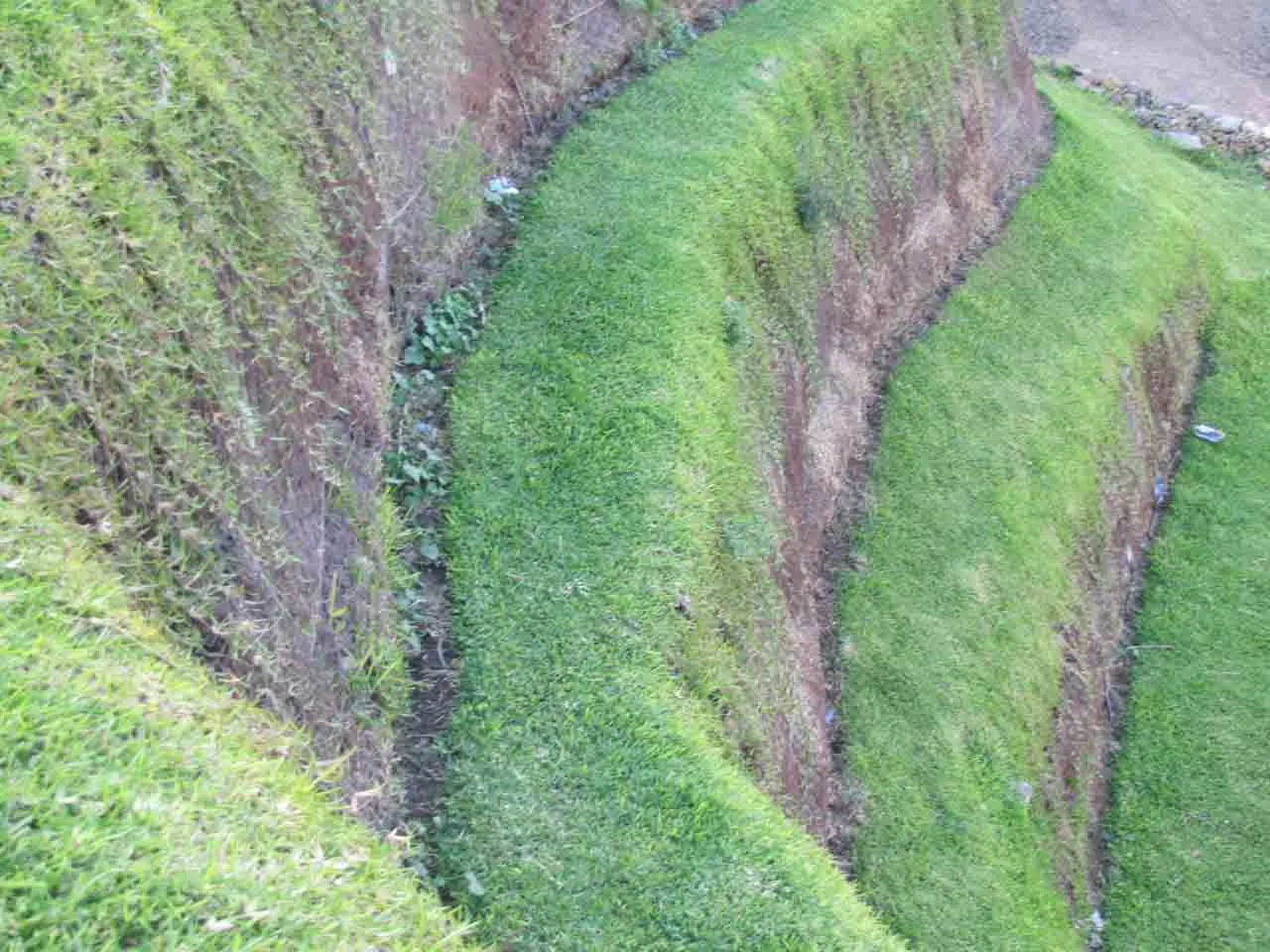

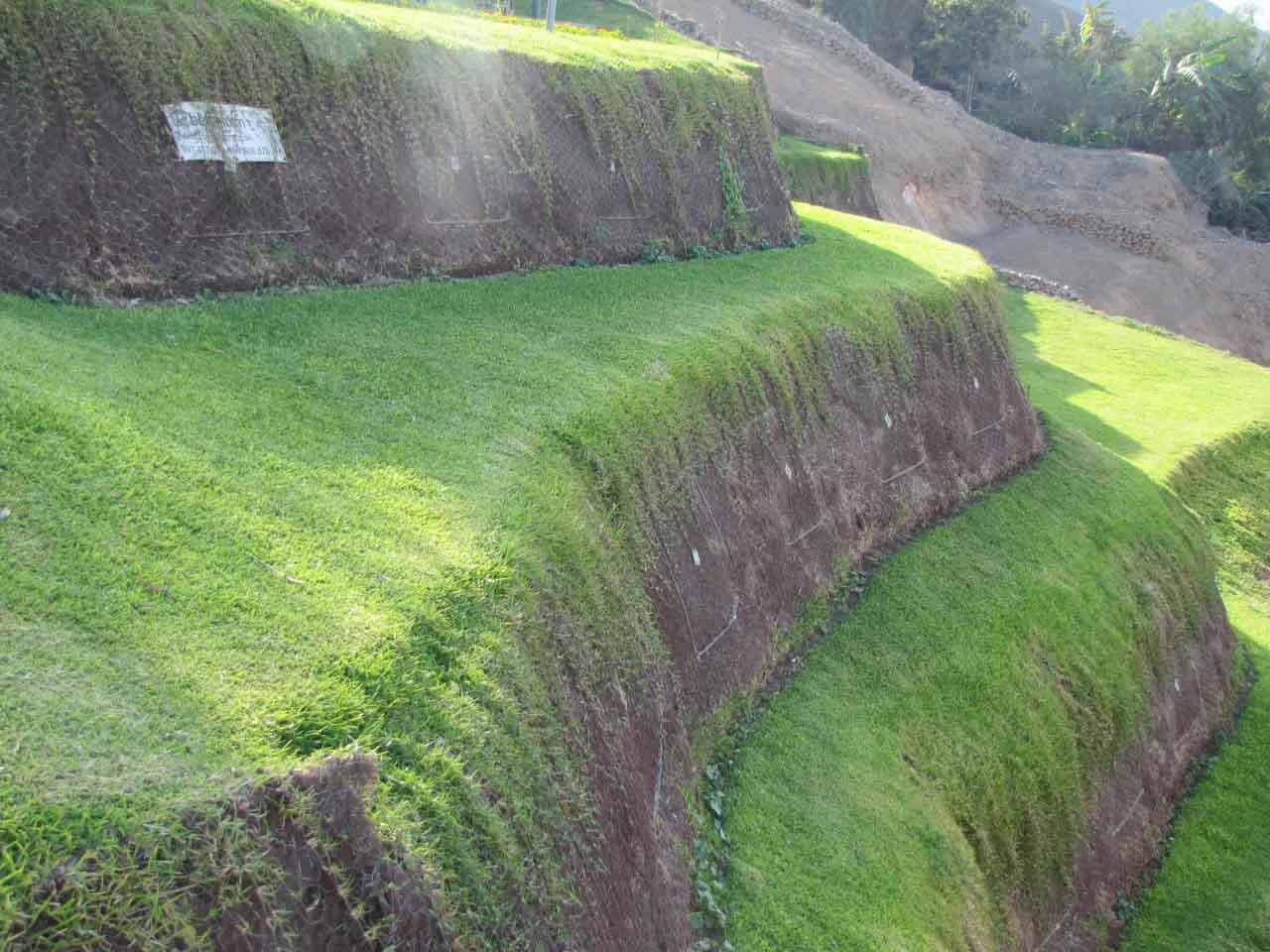

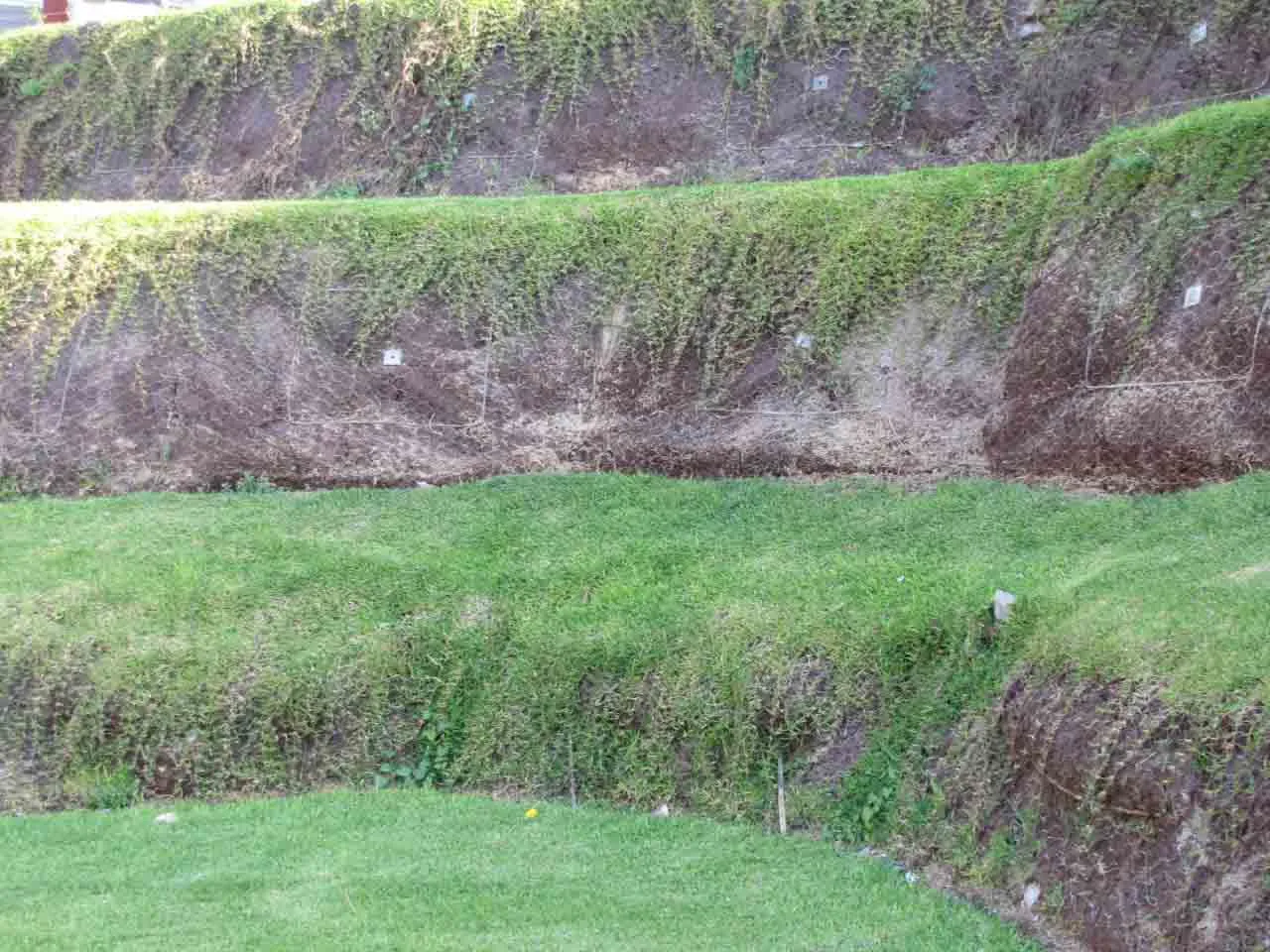

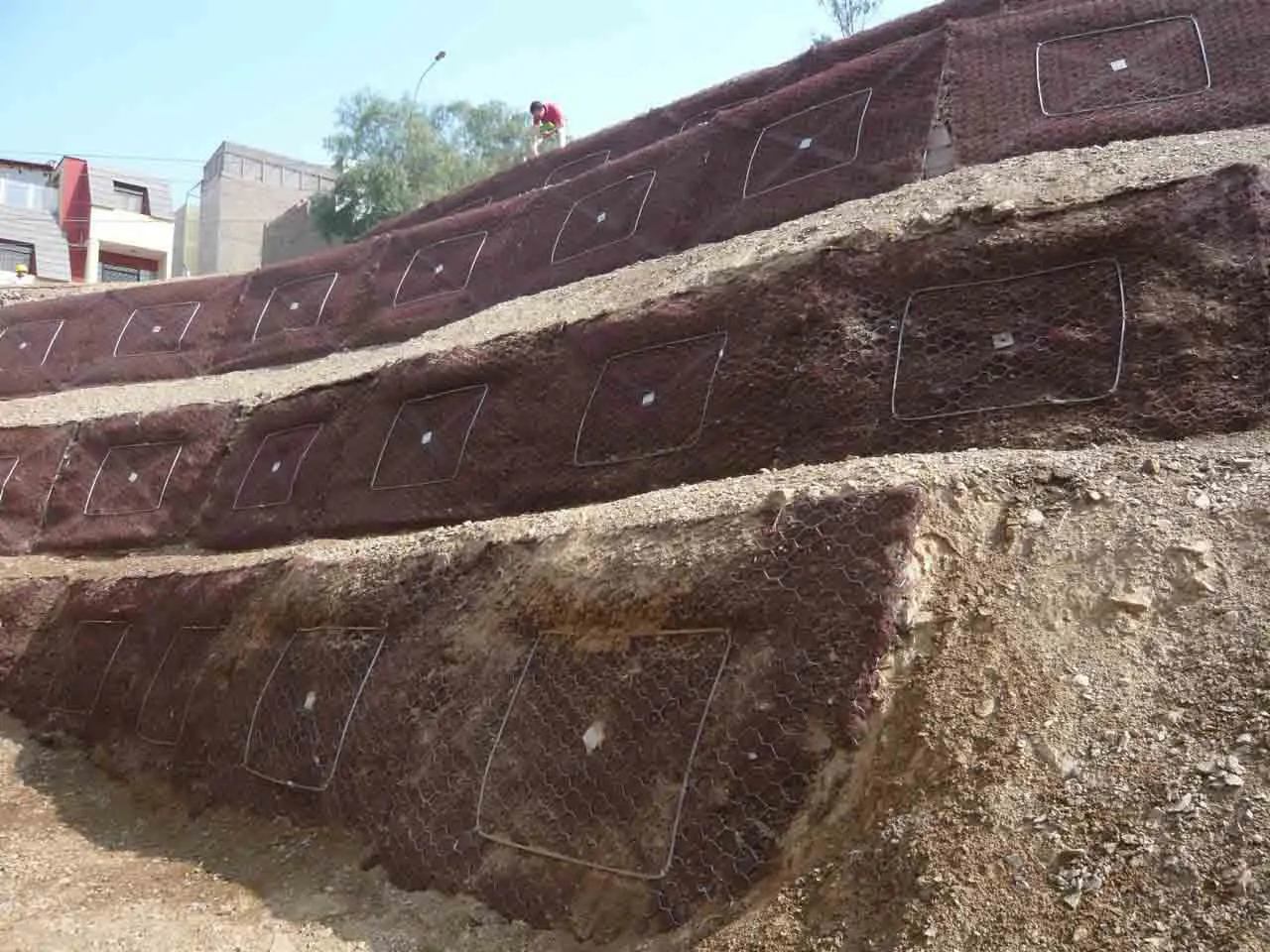

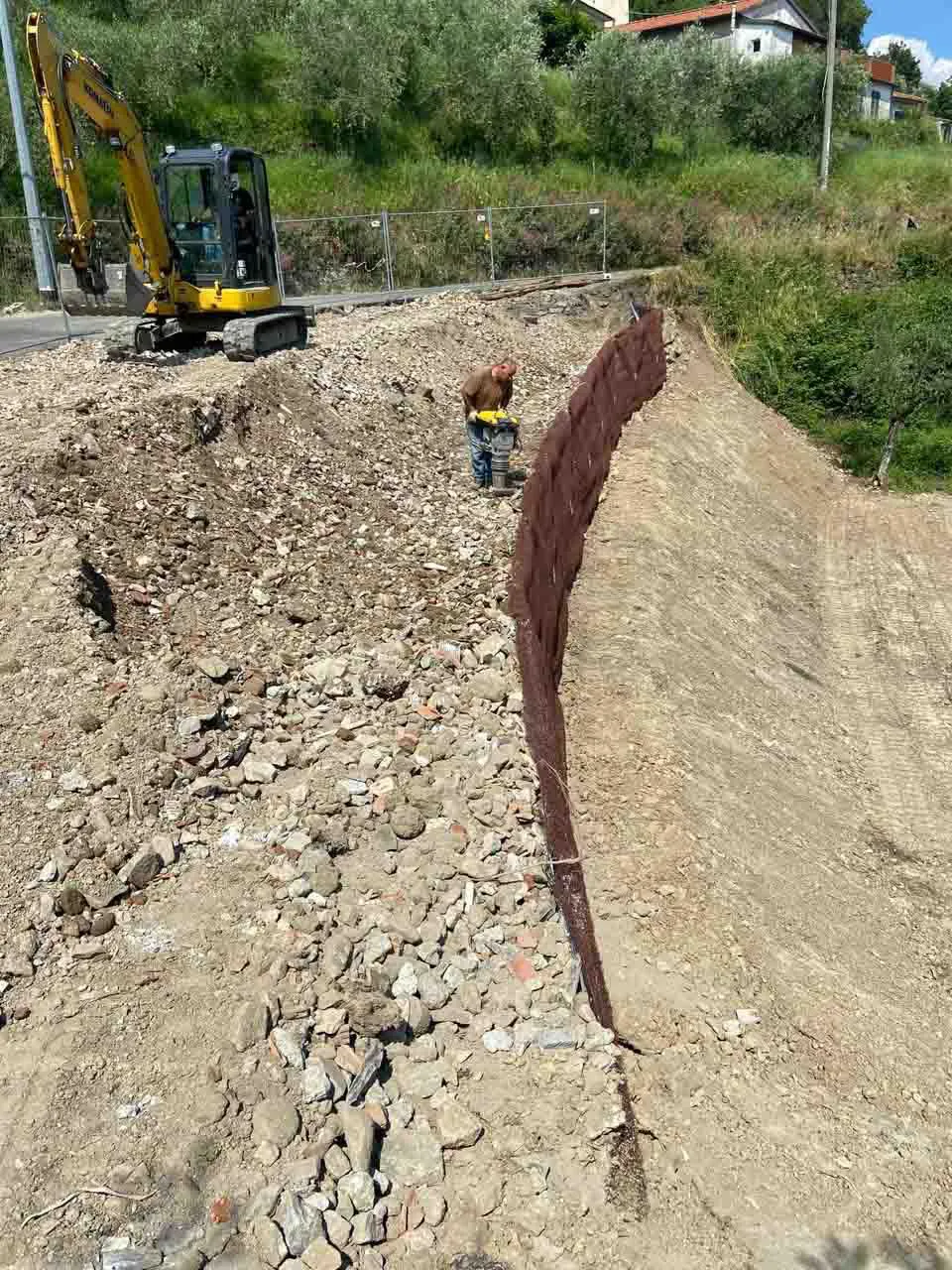

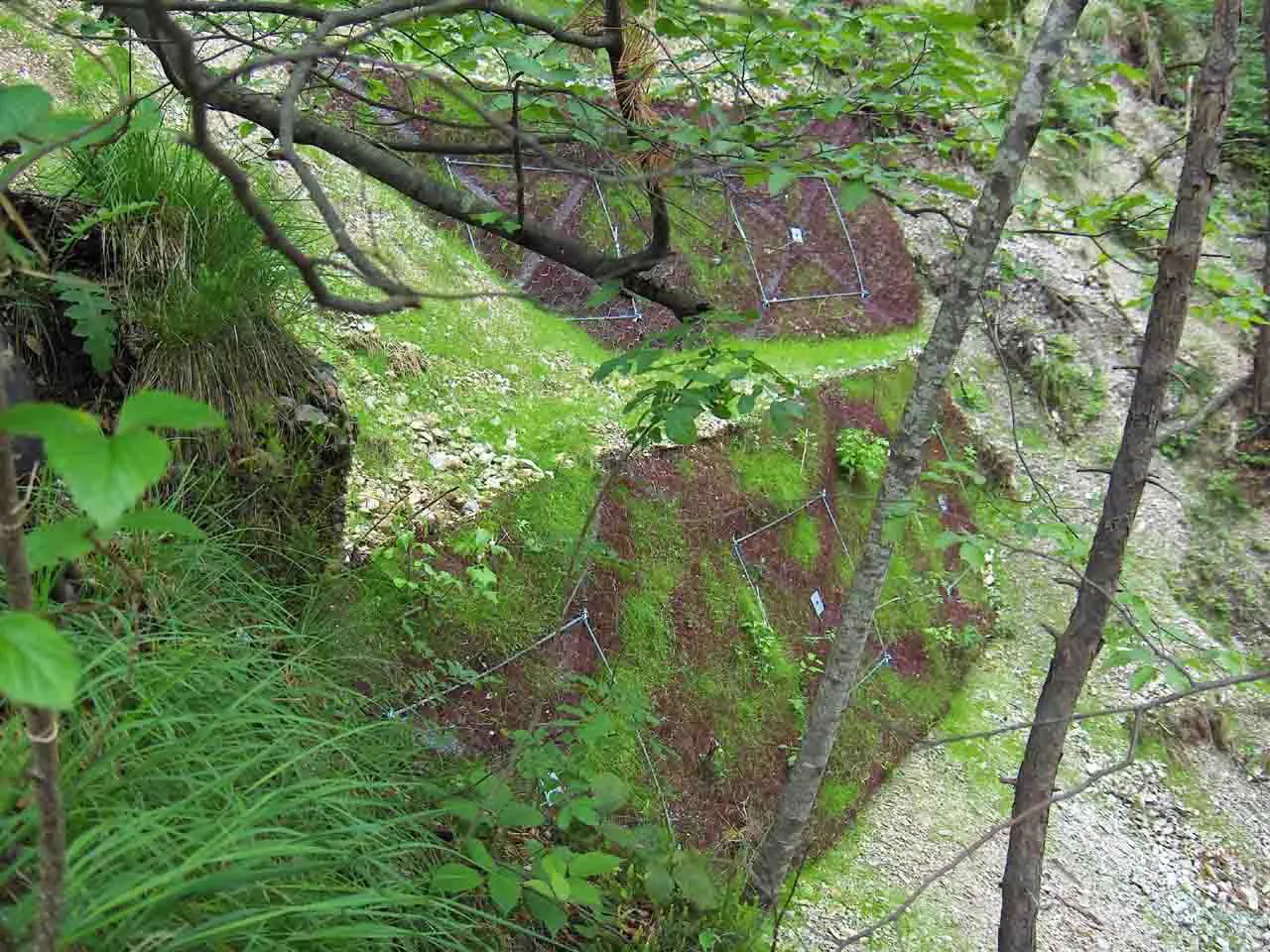

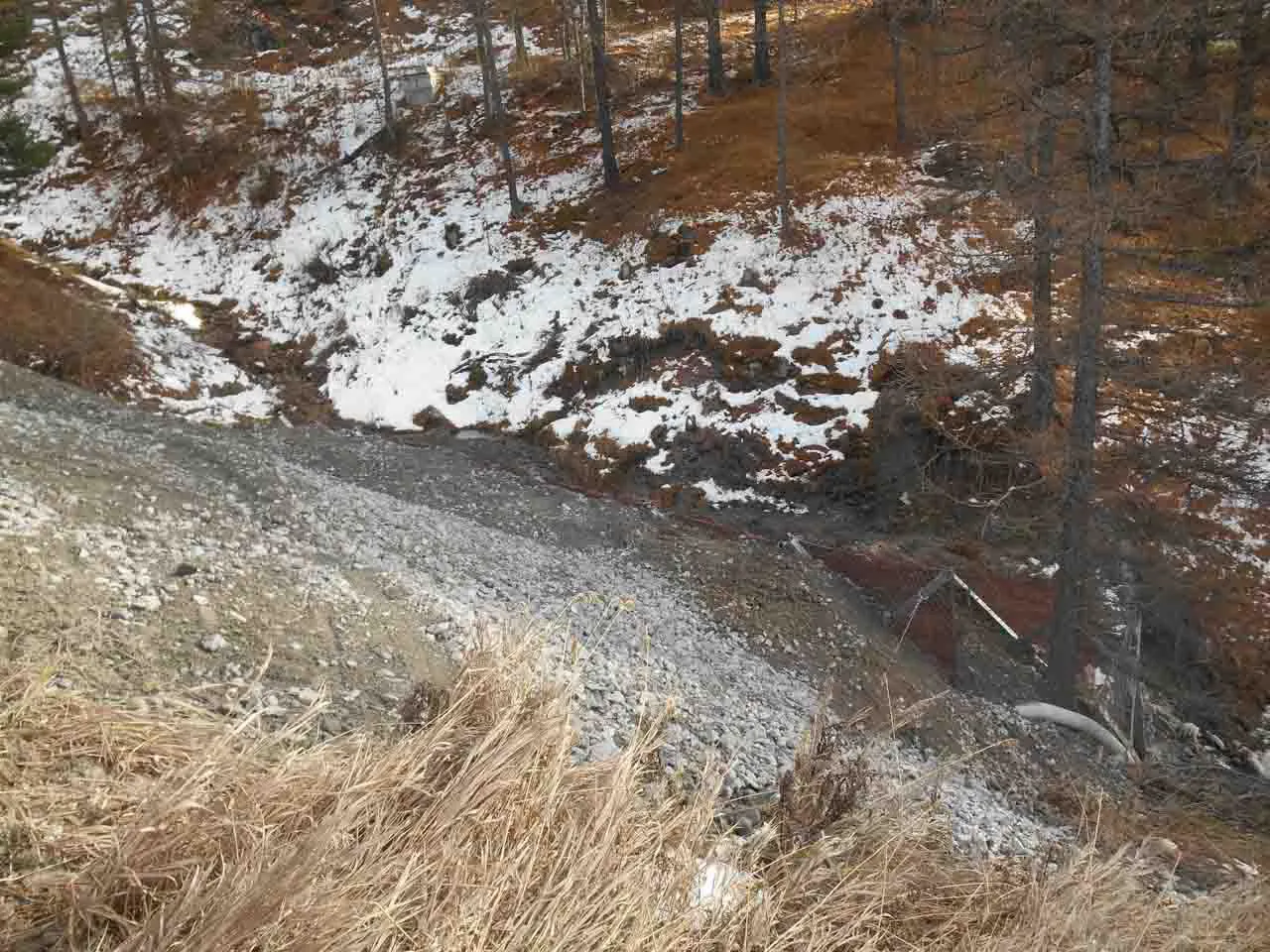

Il Consolidatore ErdoX Junior viene normalmente utilizzato per riprofilare pendii soggetti a fenomeni locali di instabilità e risulta efficace ed economicamente competitivo per profondità della superficie di scivolamento del terreno limitata.

Oggetto di numerosissime applicazioni in condizioni molto differenti ha finora dimostrato particolare efficienza e versatilità, consentendo di intervenire anche in condizioni estreme con spesa contenuta e notevole efficienza strutturale e meccanica. Per concezione e costruzione le barriere ErdoX Junior permettono la realizzazione di opere di sostegno elastiche in grado di adattarsi a cedimenti differenziali del piano di imposta.

La conformazione della struttura ErdoX Junior consente di considerare la barriera perfettamente drenante. Non risentendo pertanto della pressione idrostatica la struttura evidenzia elevate capacità di applicazione anche al di sopra di superfici a limitata permeabilità.

Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre  specifiche esigenze progettuali.

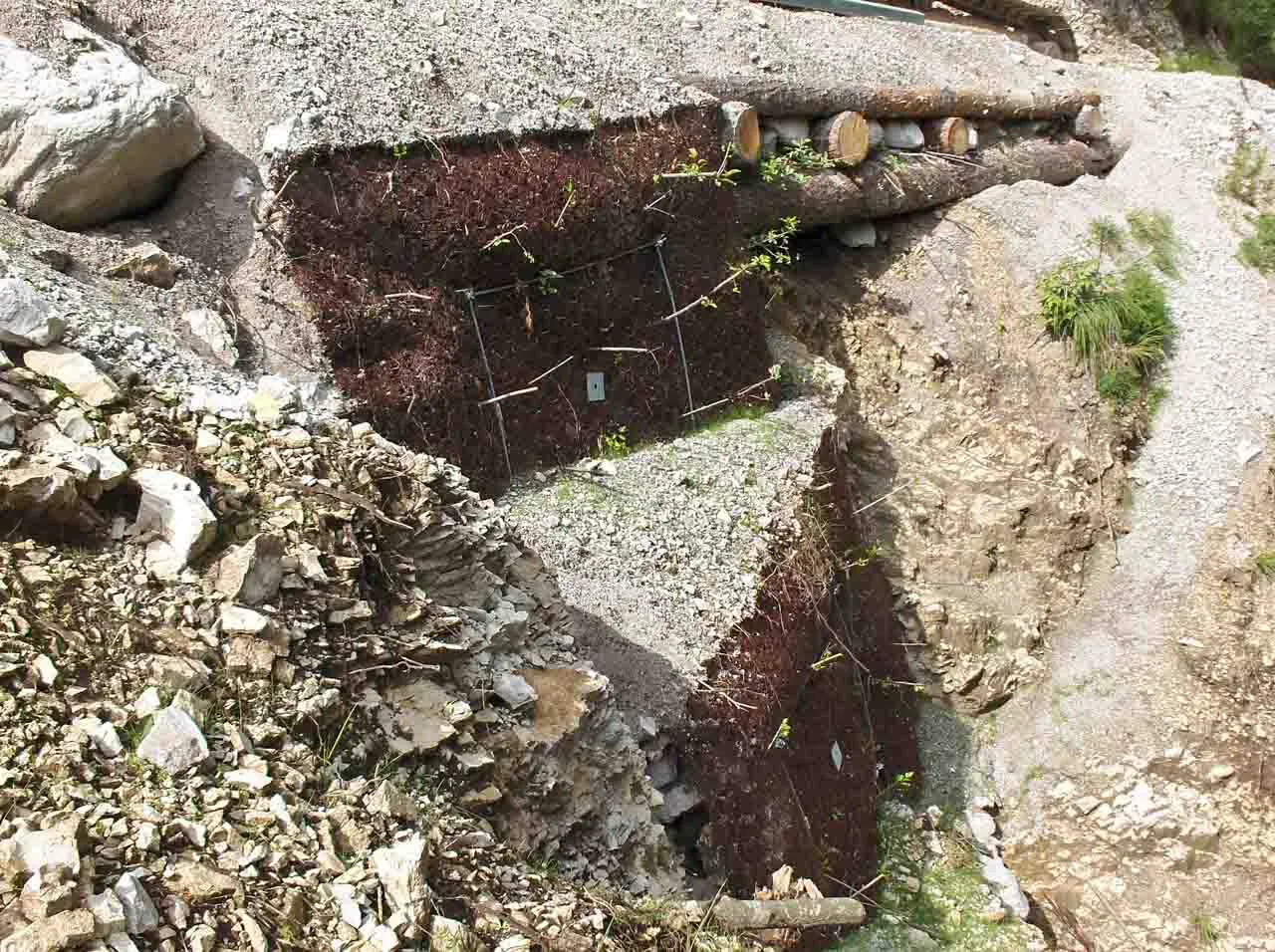

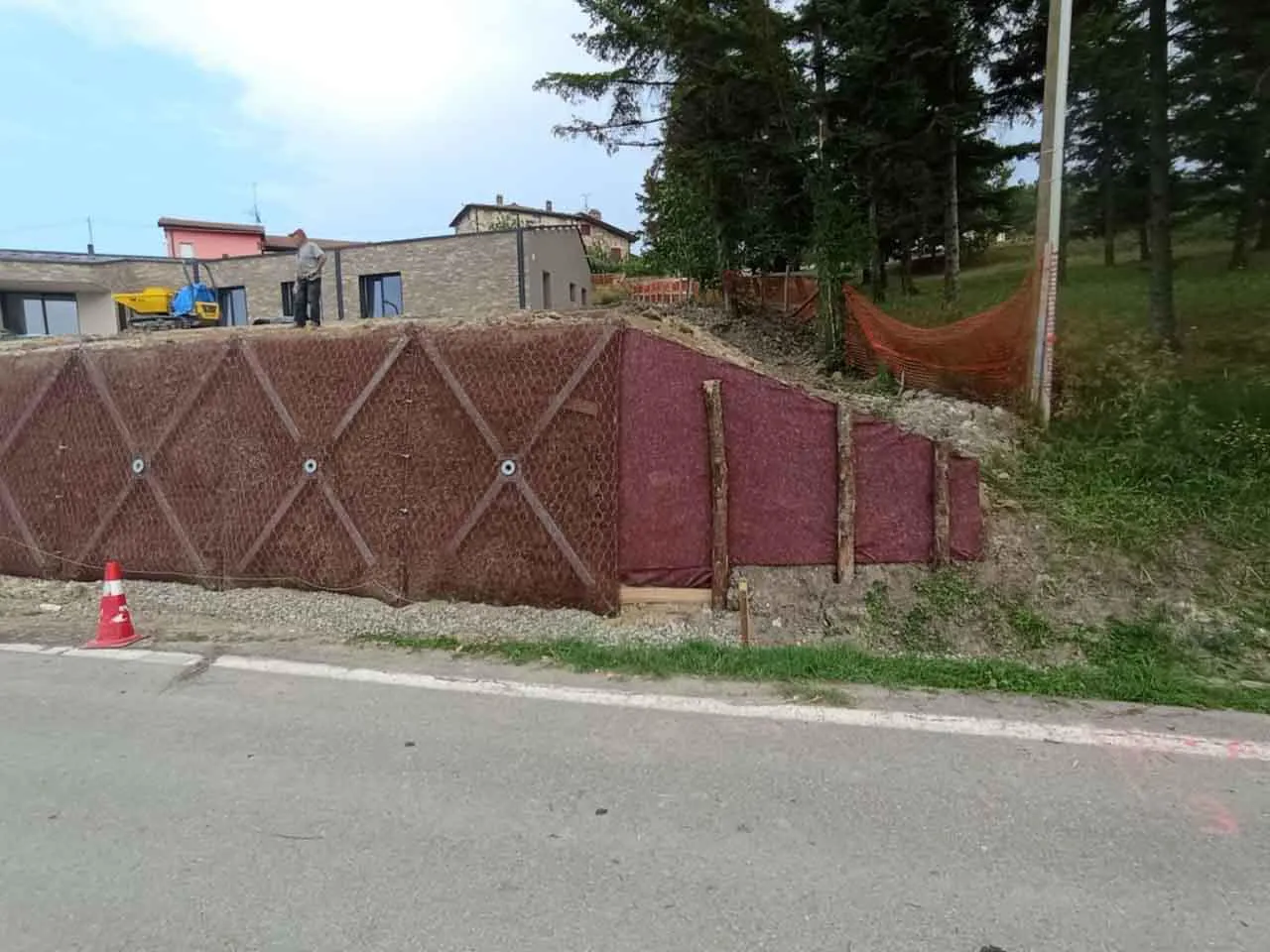

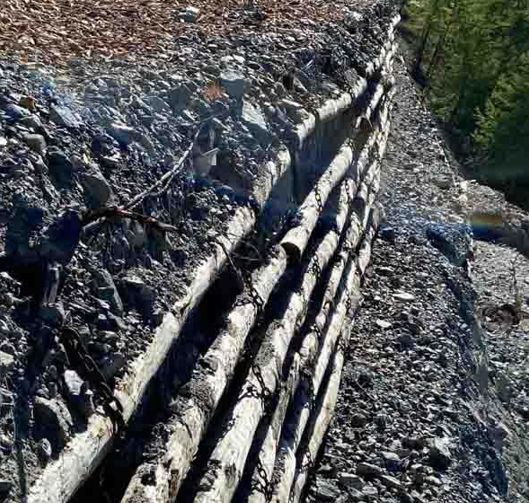

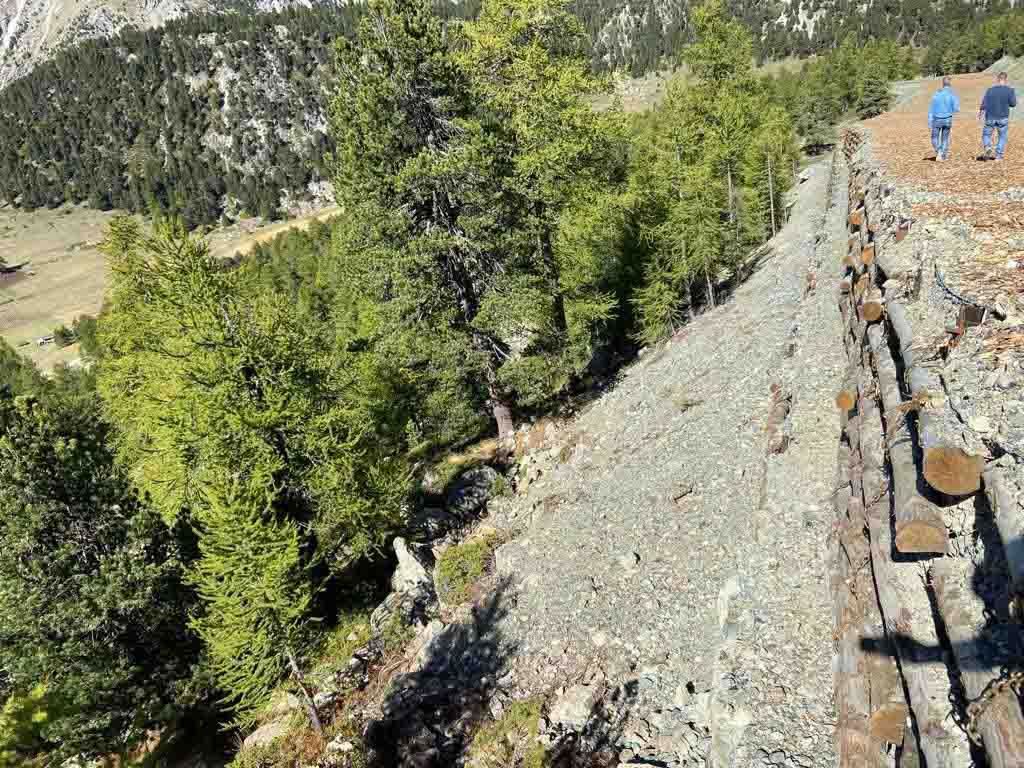

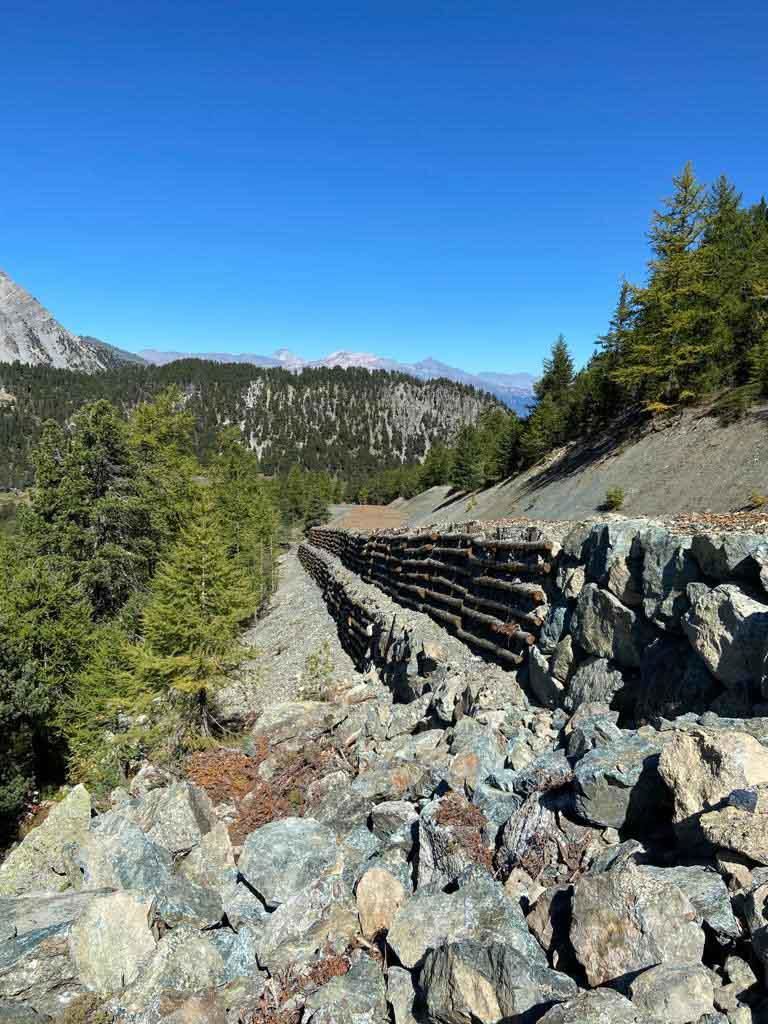

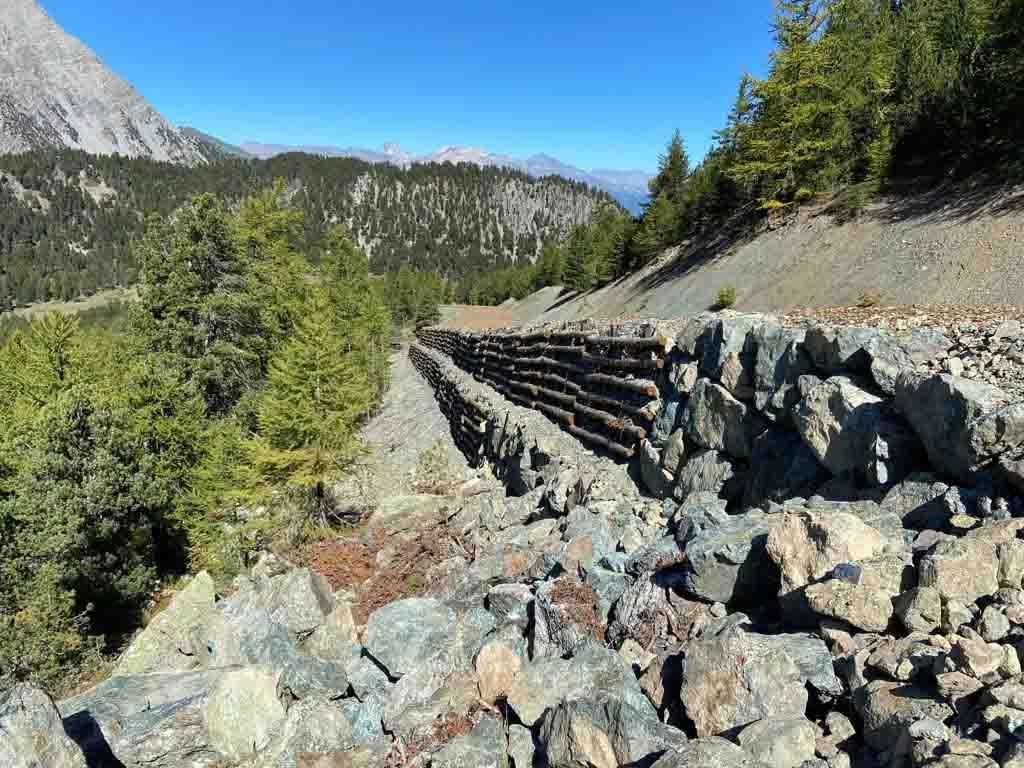

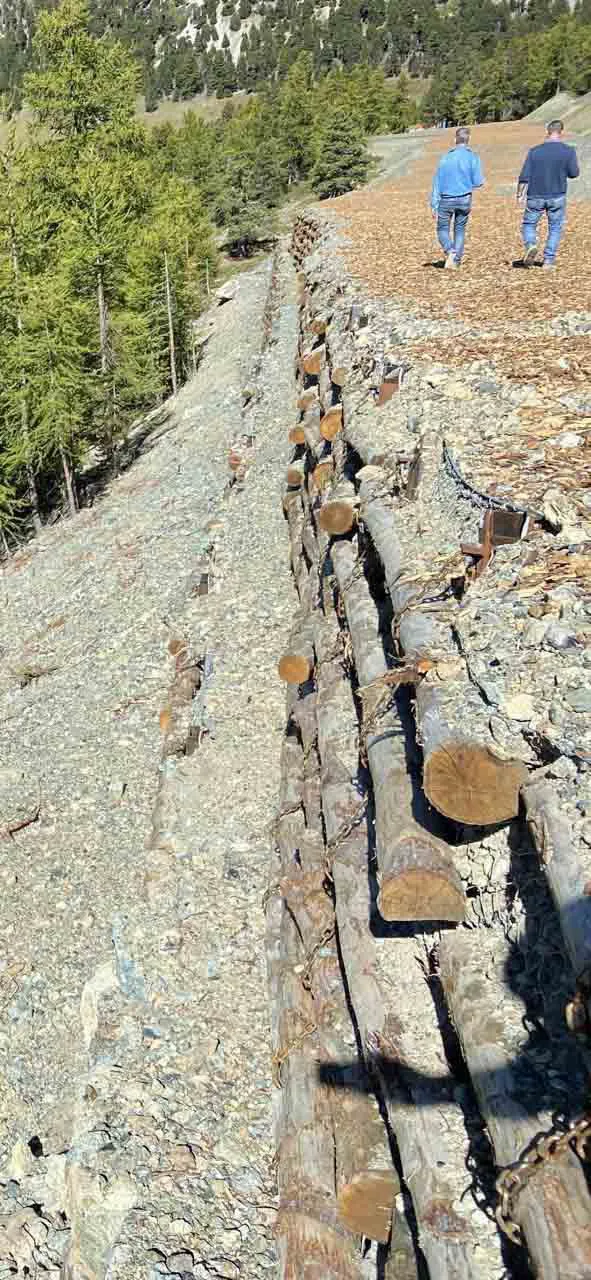

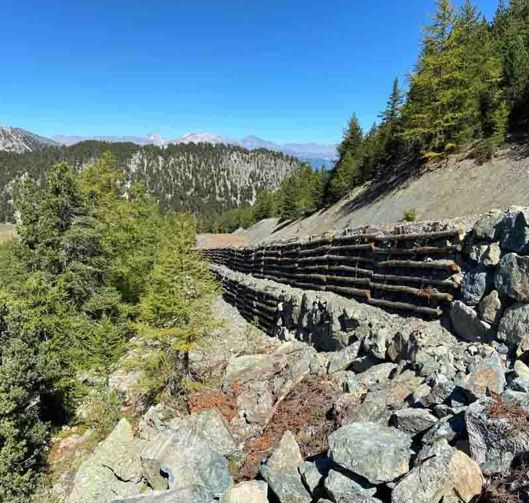

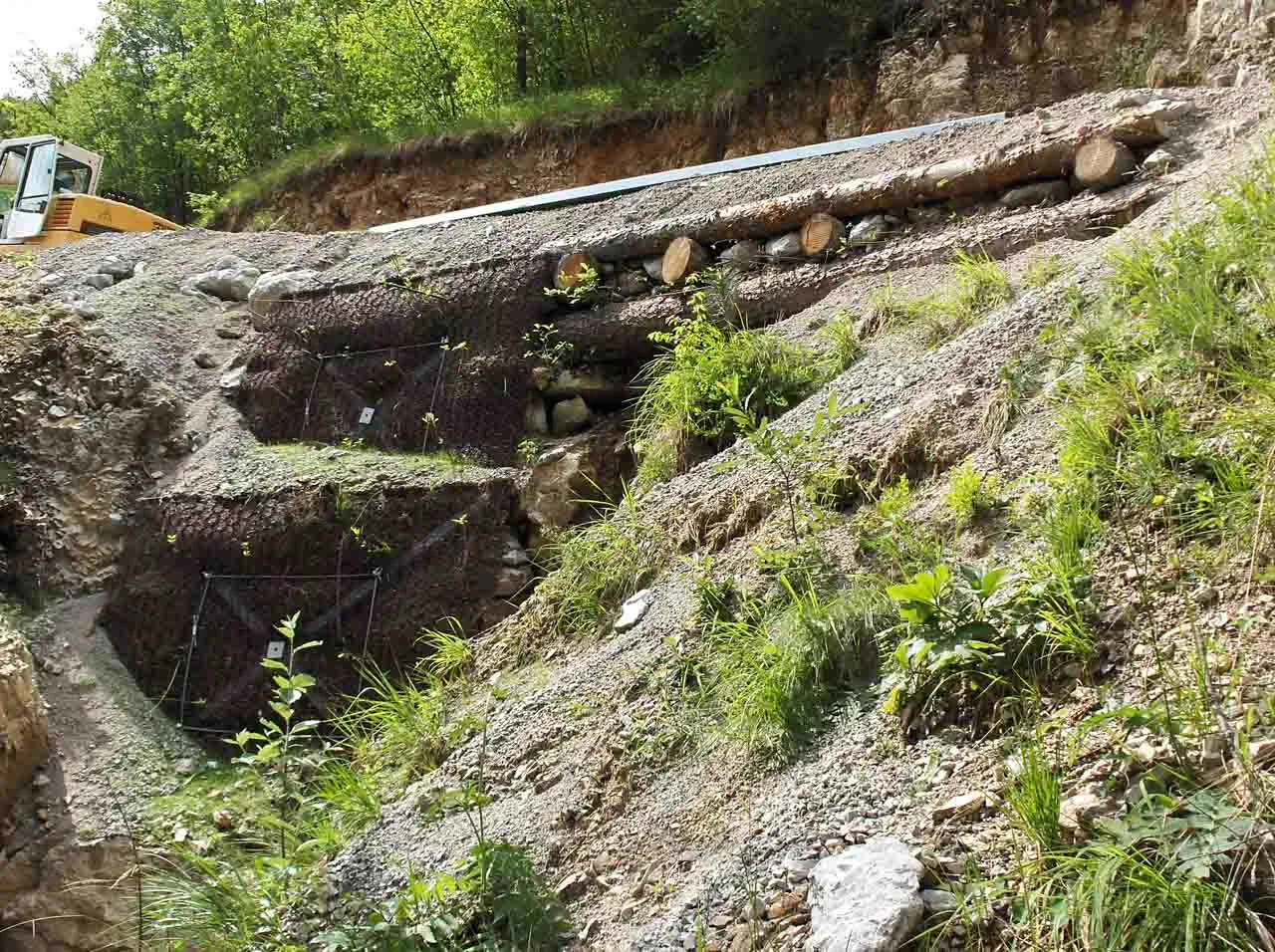

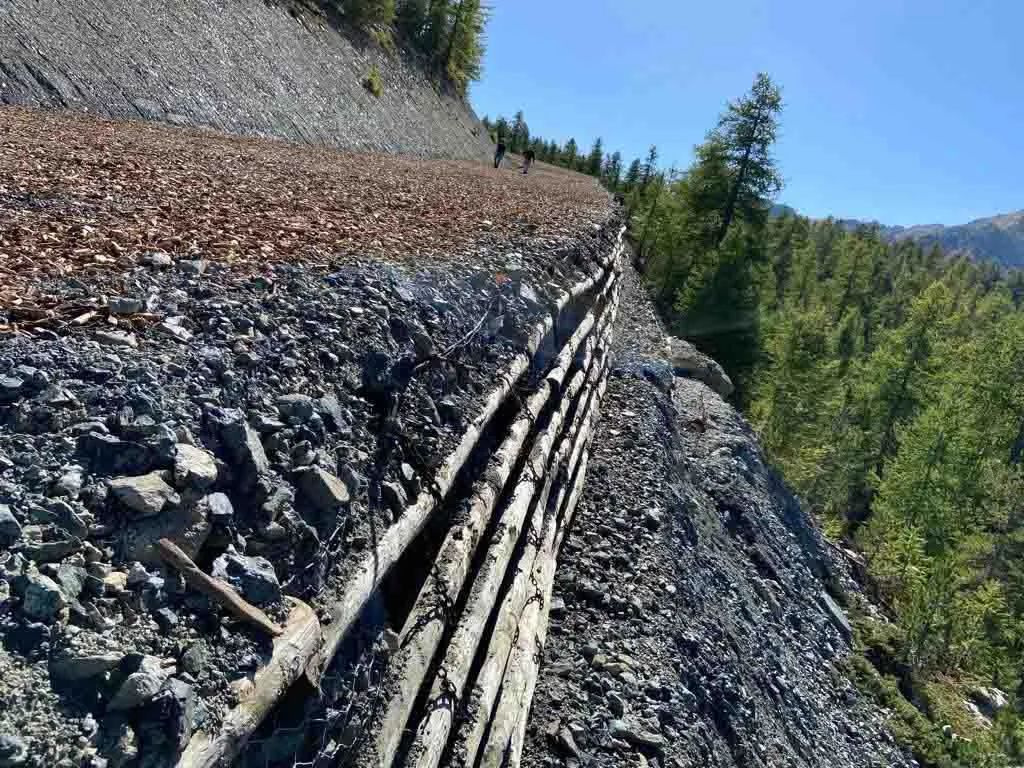

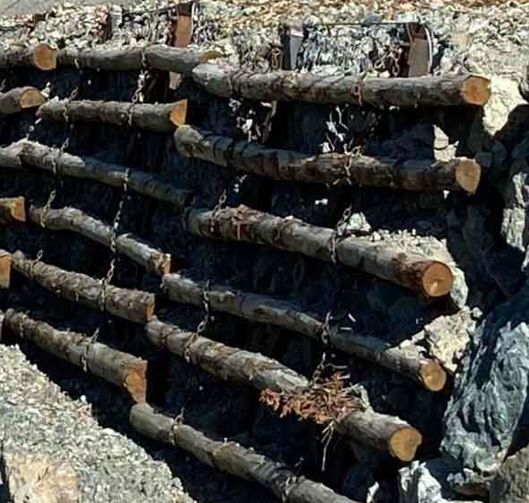

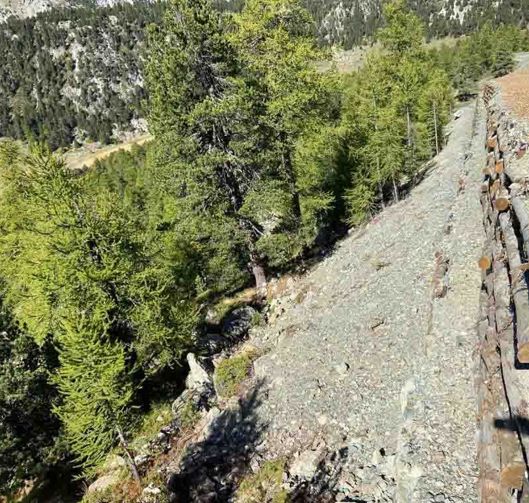

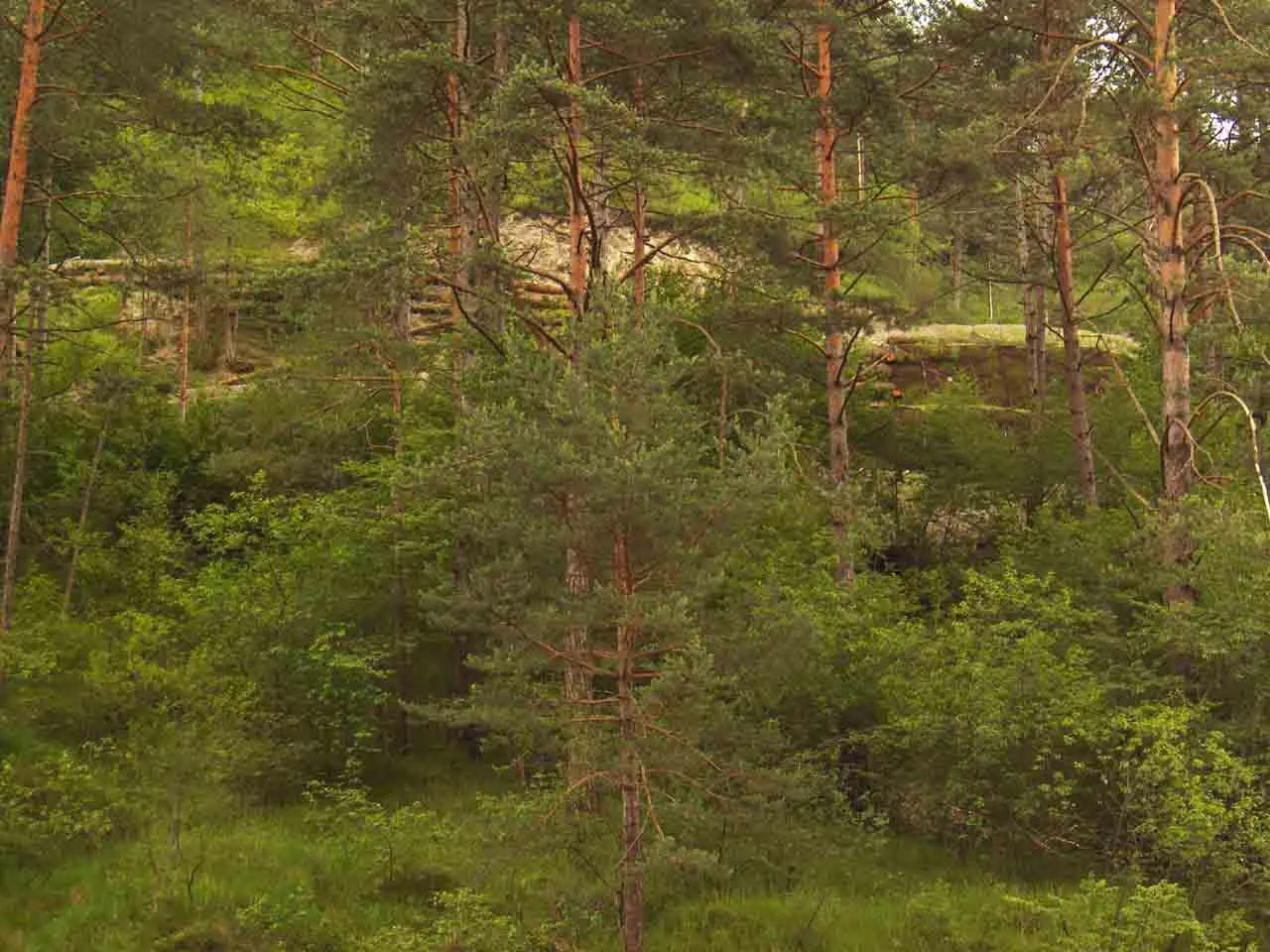

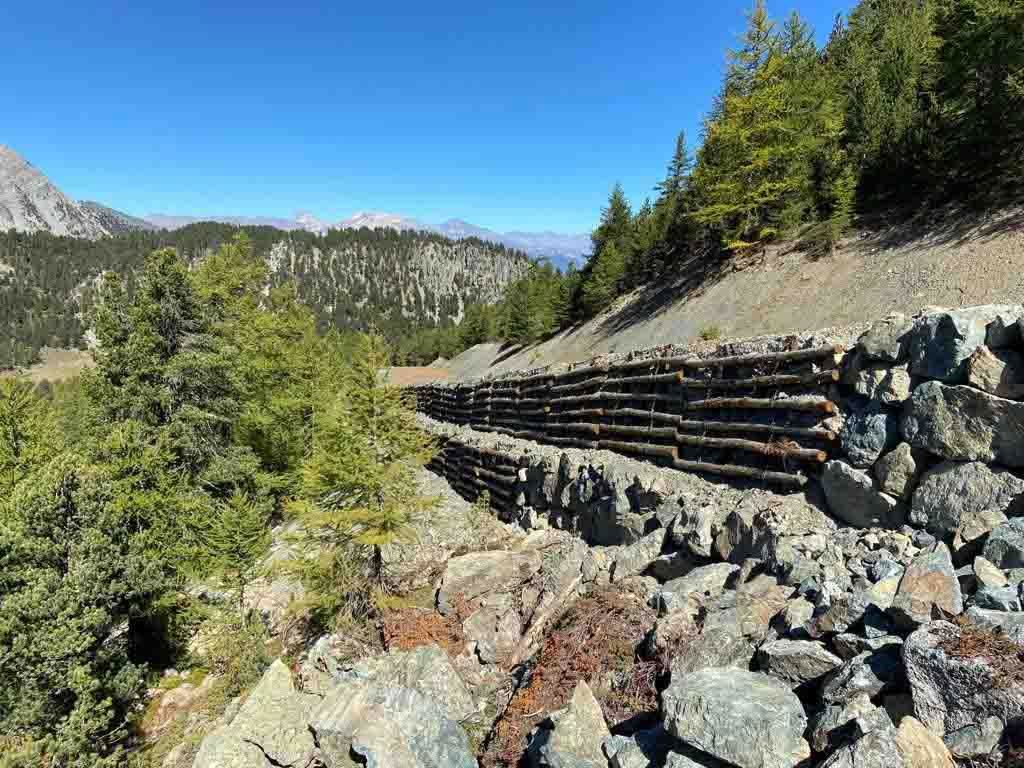

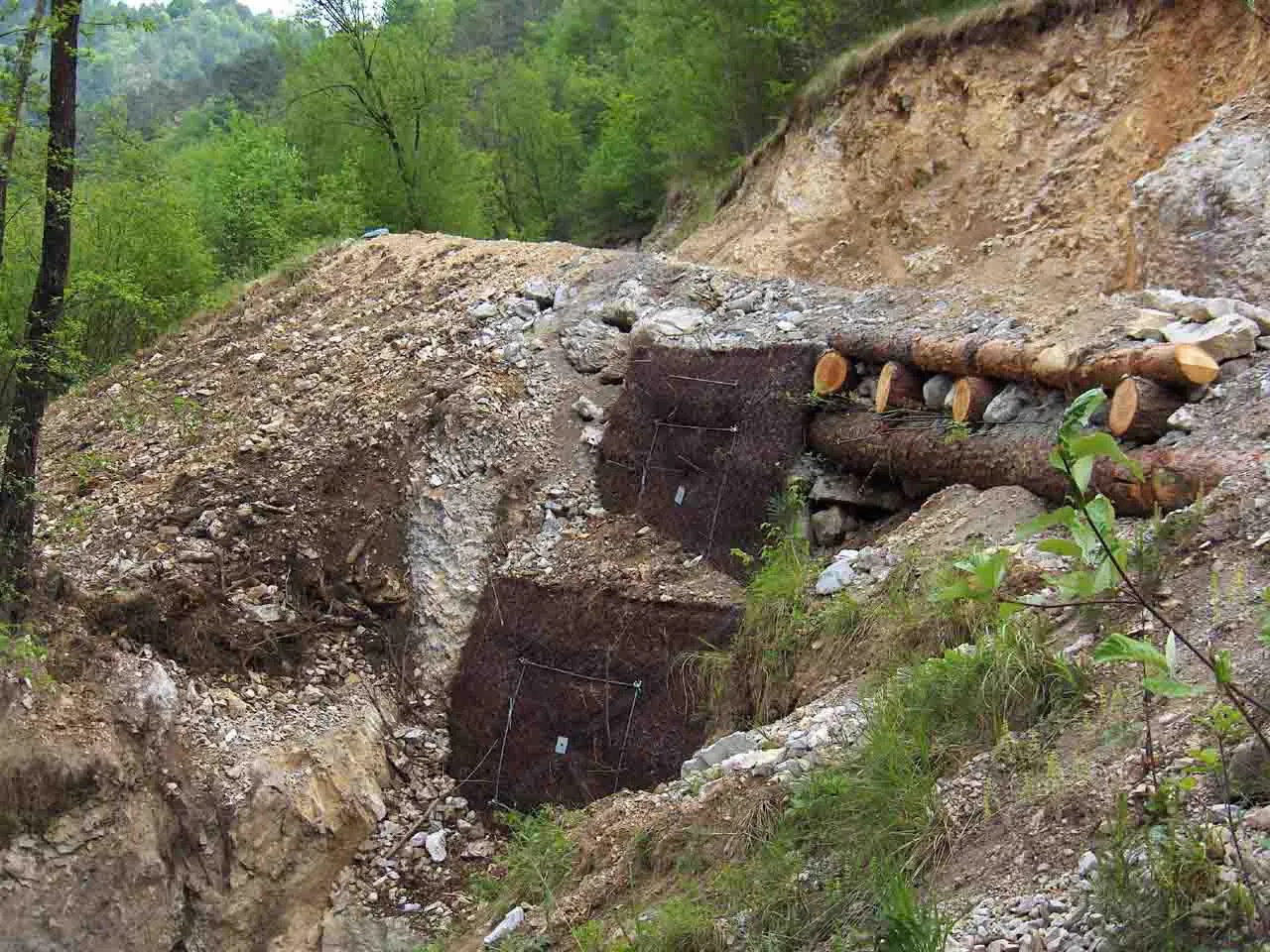

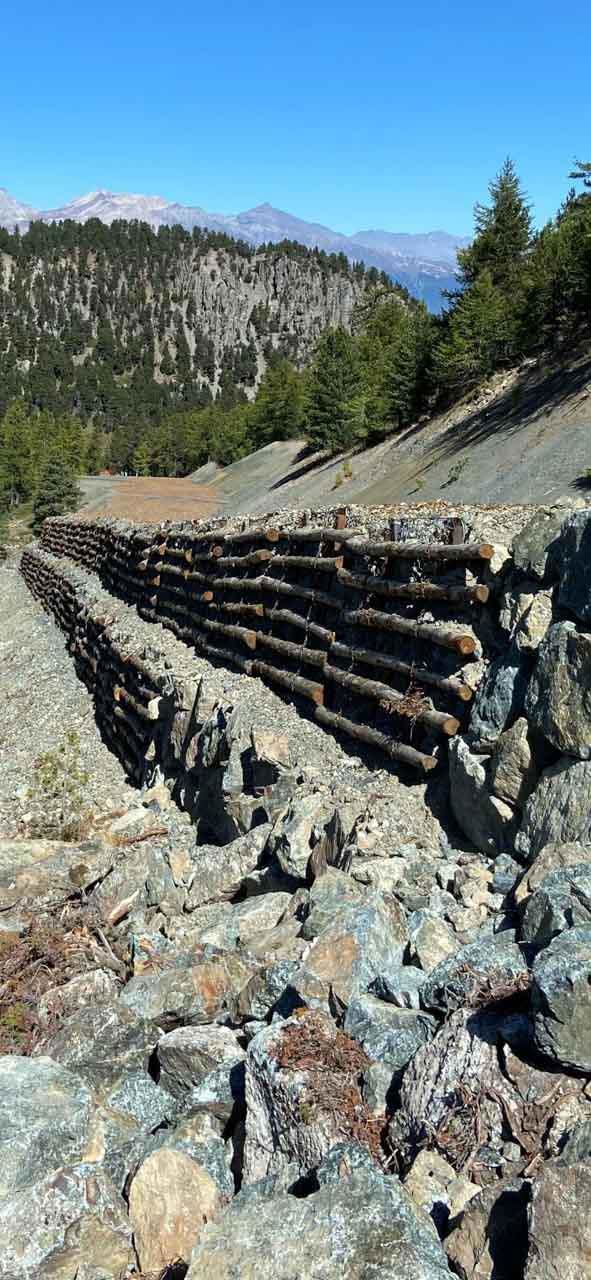

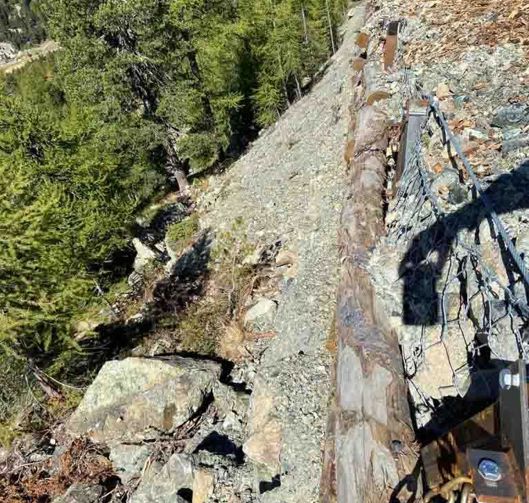

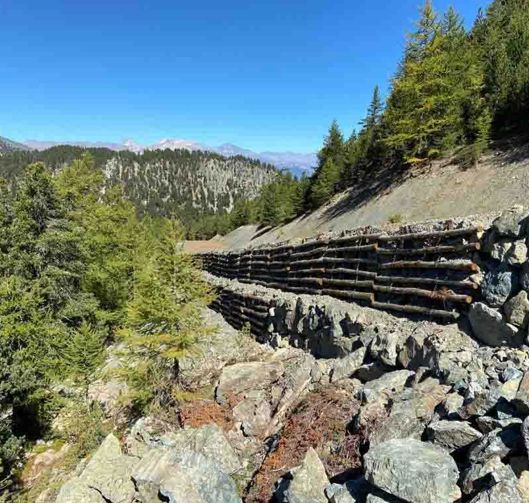

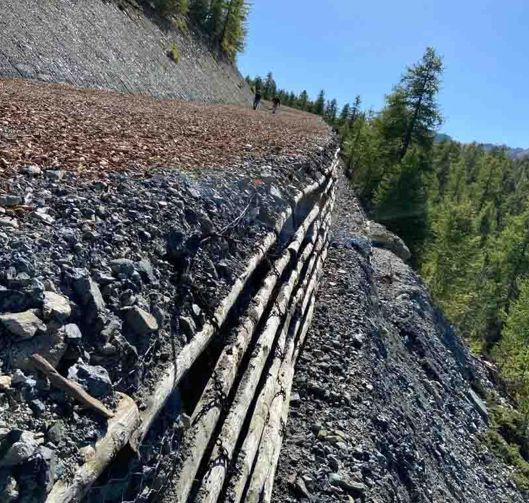

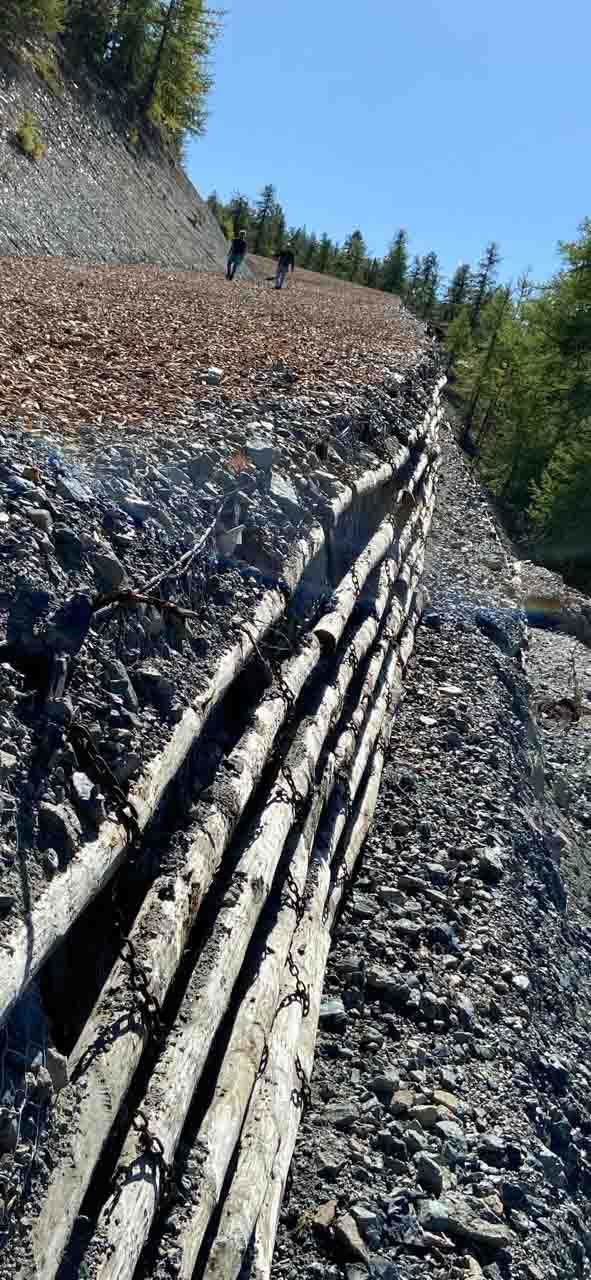

ERDOX JUNIOR LORICATA con rivestimento in tronchi di legname. L’accoppiamento ai tronchi è garantito da montanti e sistemi fissaggio in catena che permettono l’impiego di tronchi con diametro variabile reperibili direttamente in loco.

Il vantaggio in questo caso diventa, a differenza delle classiche opere di ingegneria naturalistica, la garanzia di durabilità nel tempo. In questo caso infatti l'opera di consolidamento viene rimandato alla struttura in acciaio mentre i tronchi in legname, avendo solo la funzione di garantire l'ottimale inserimento ambientale, potranno essere semplicemente sostituiti se l'intervento avesse bisogno di eventuale manutenzione (perchè non erano stati utilizzati tronchi opportunamente trattati).

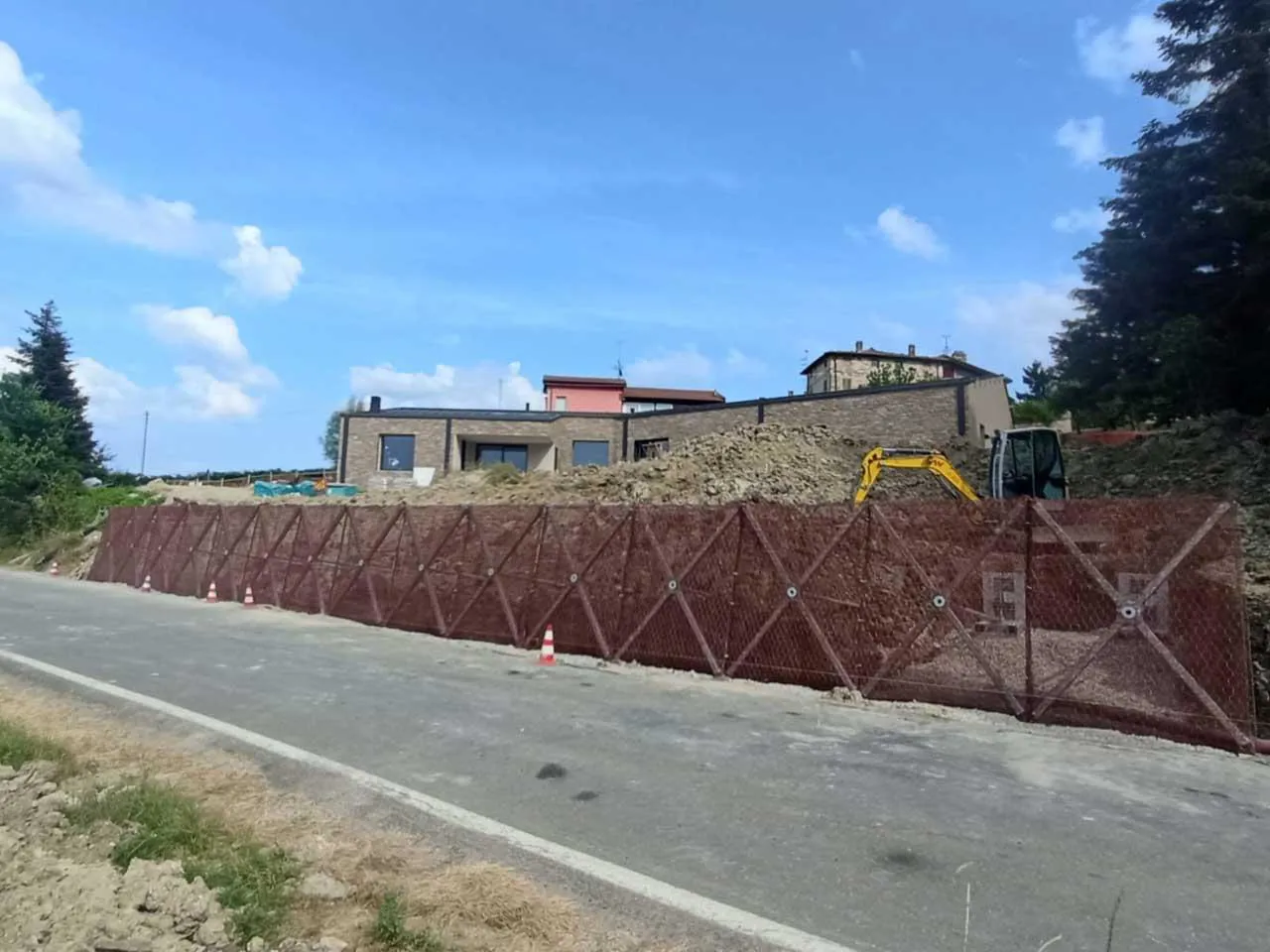

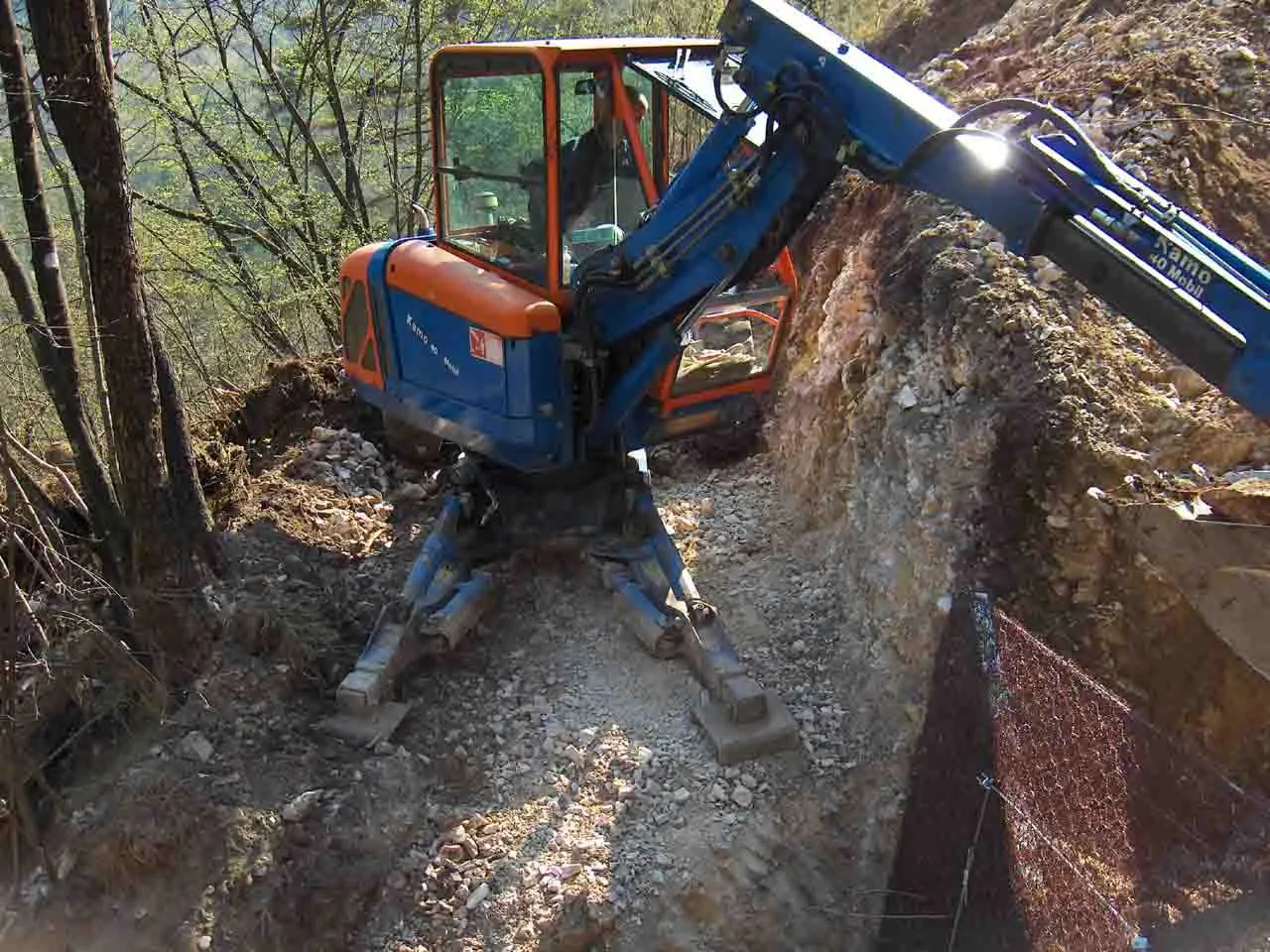

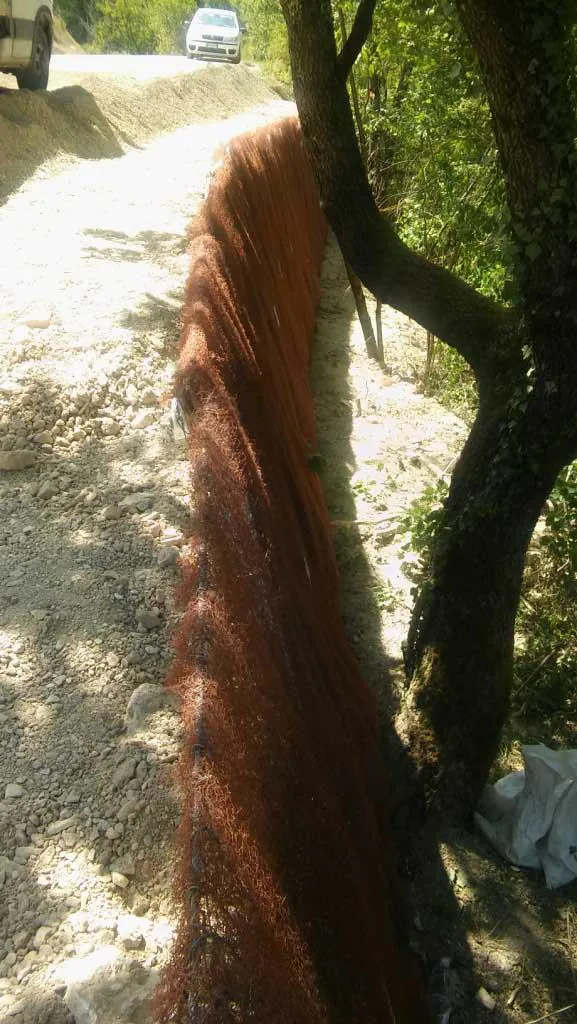

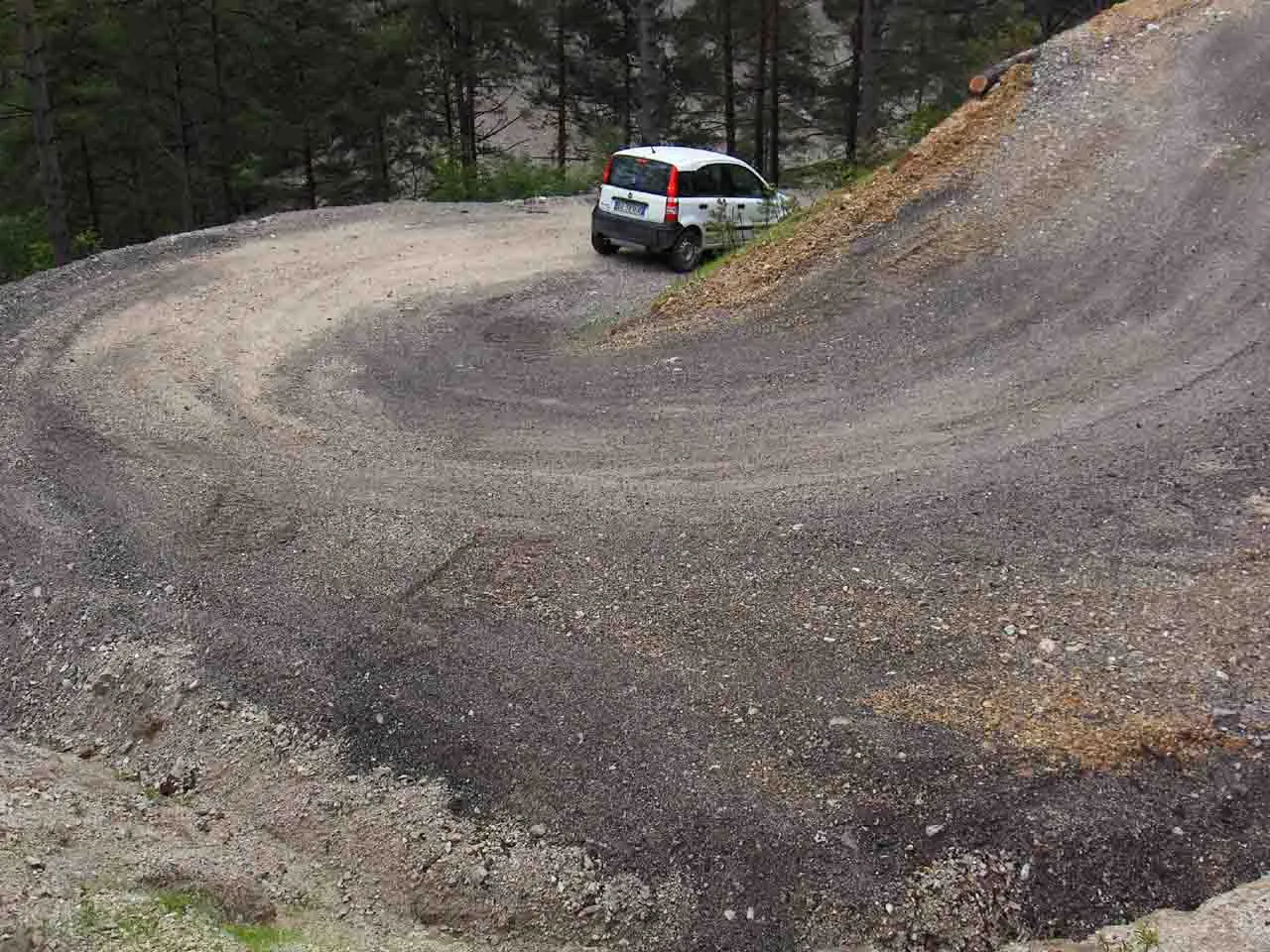

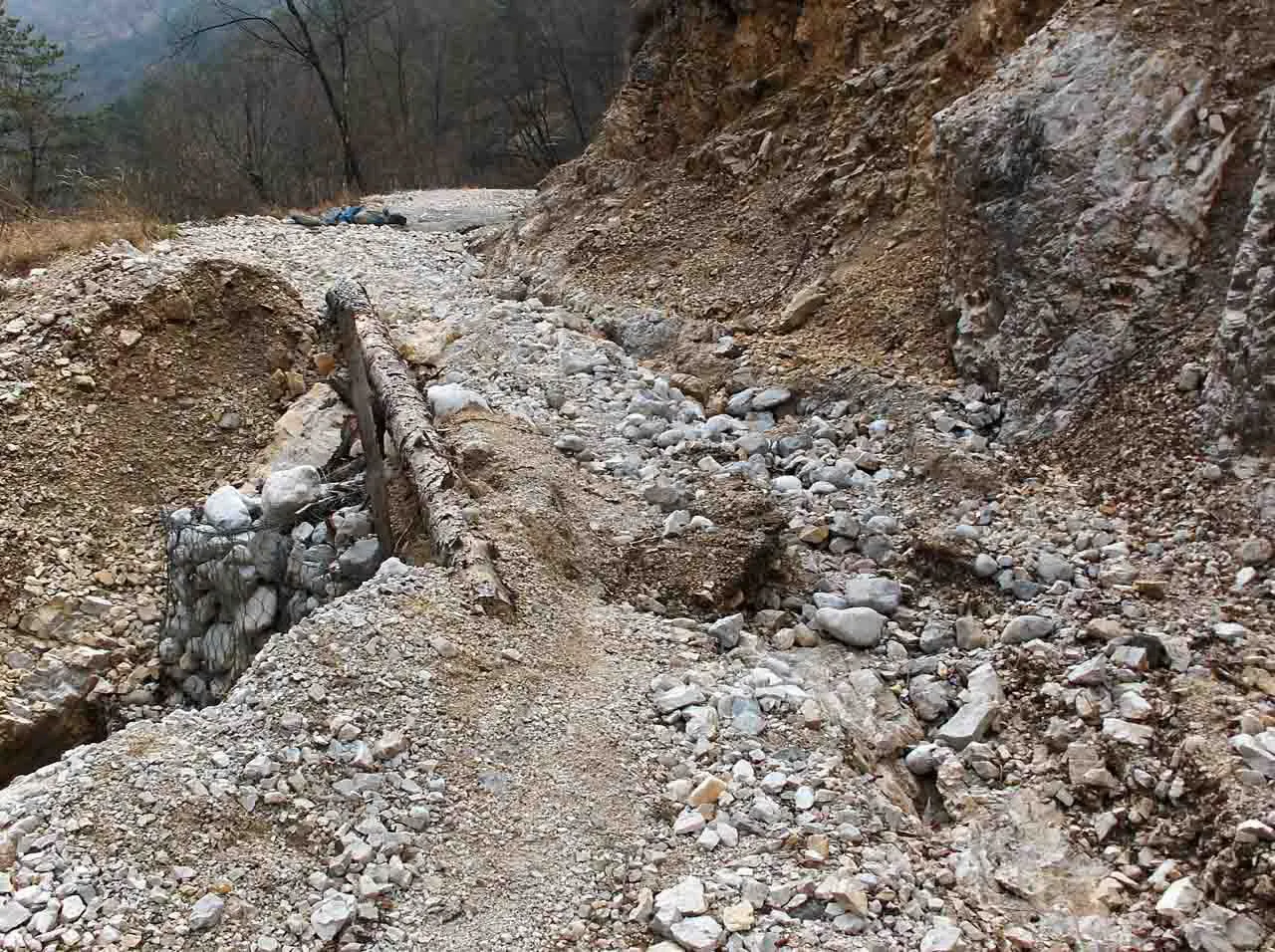

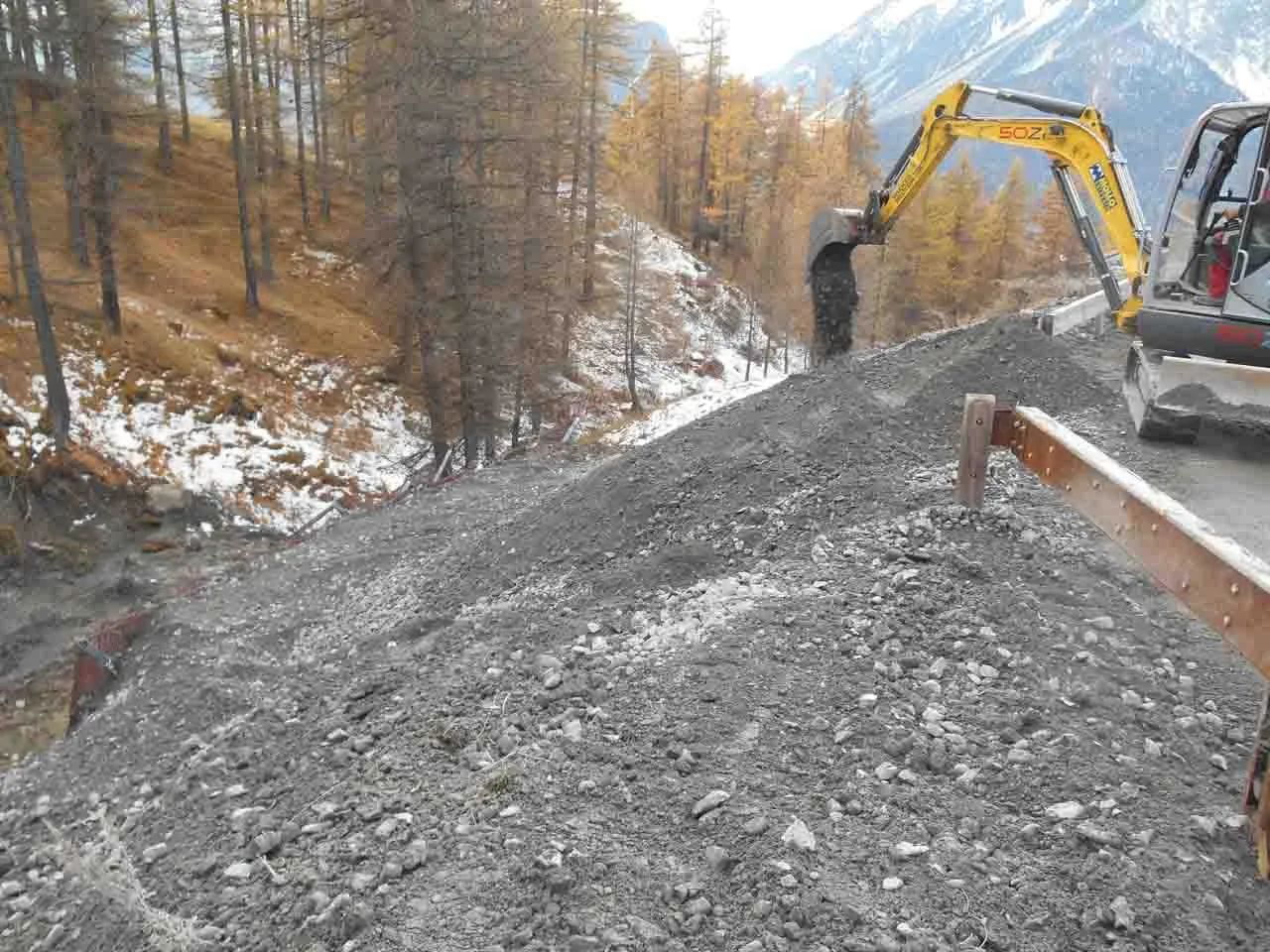

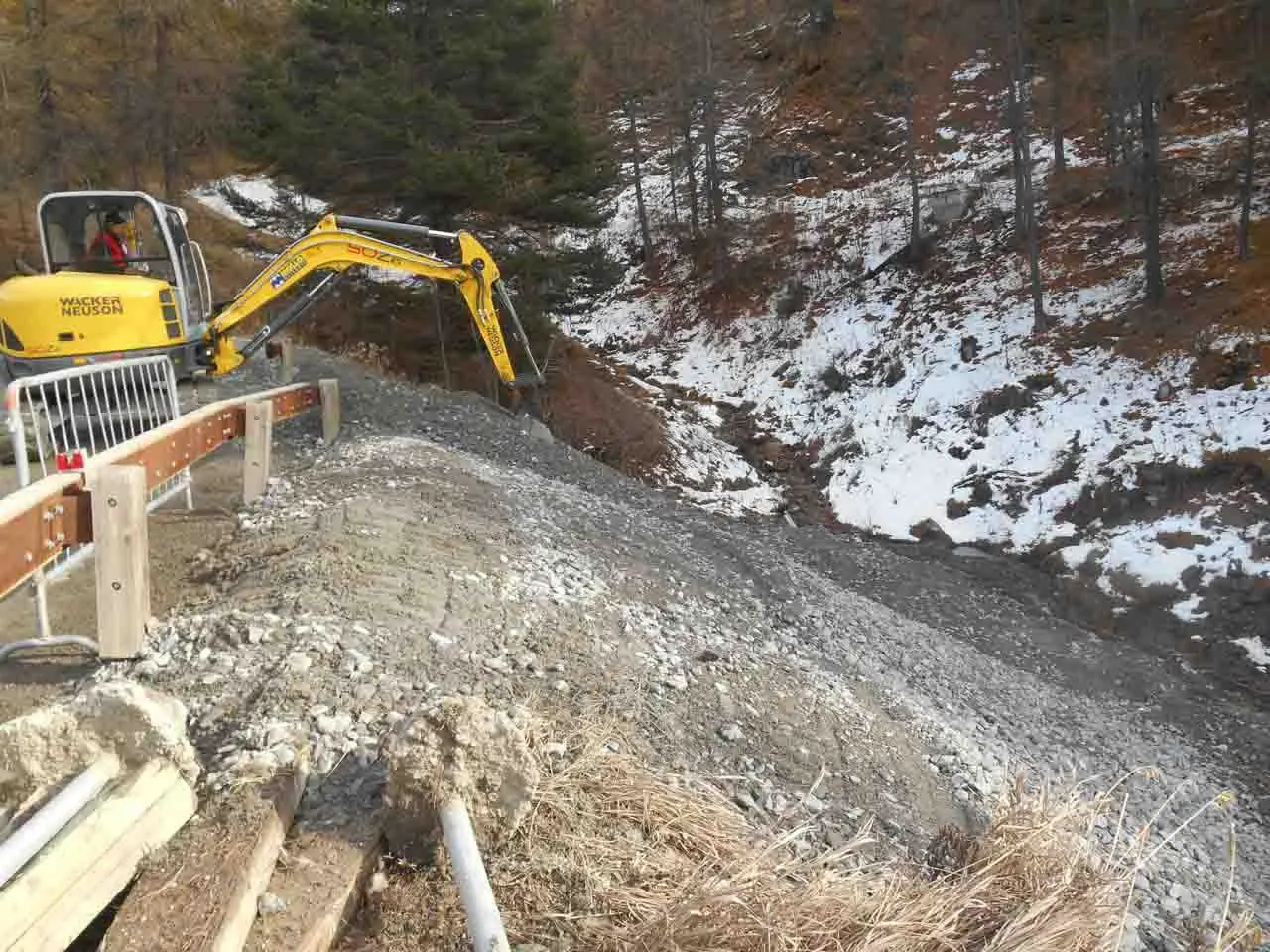

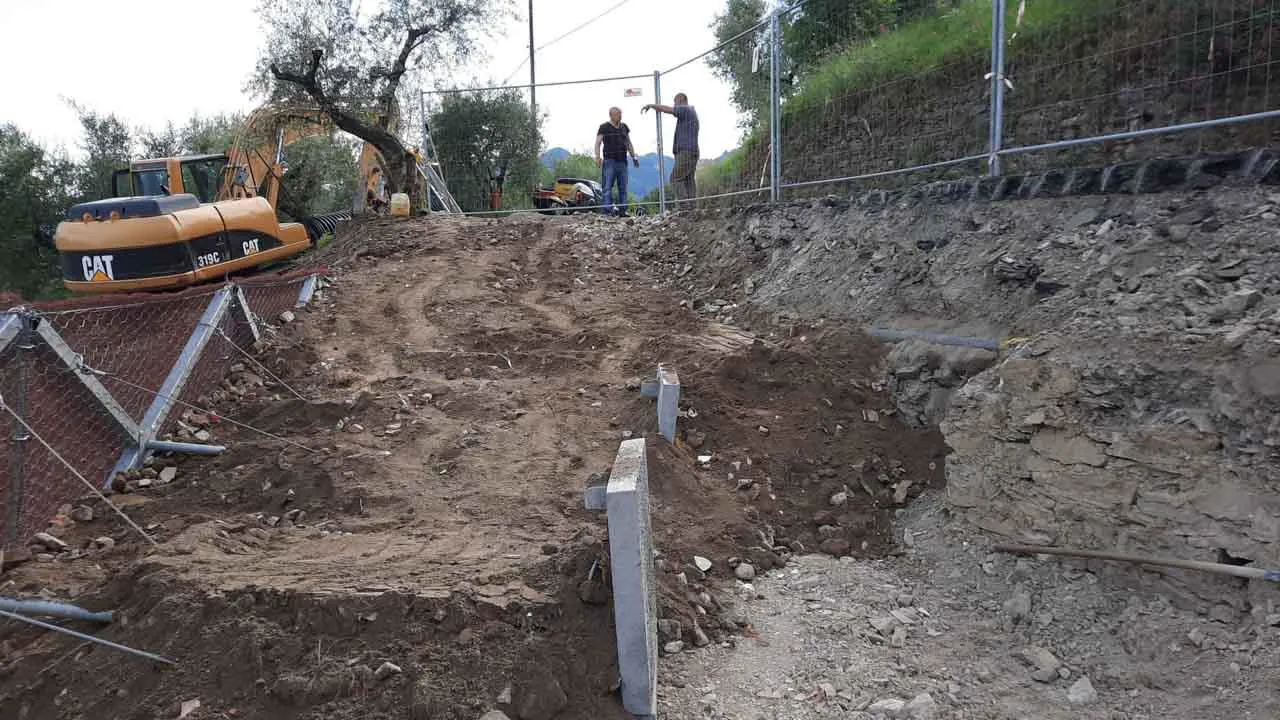

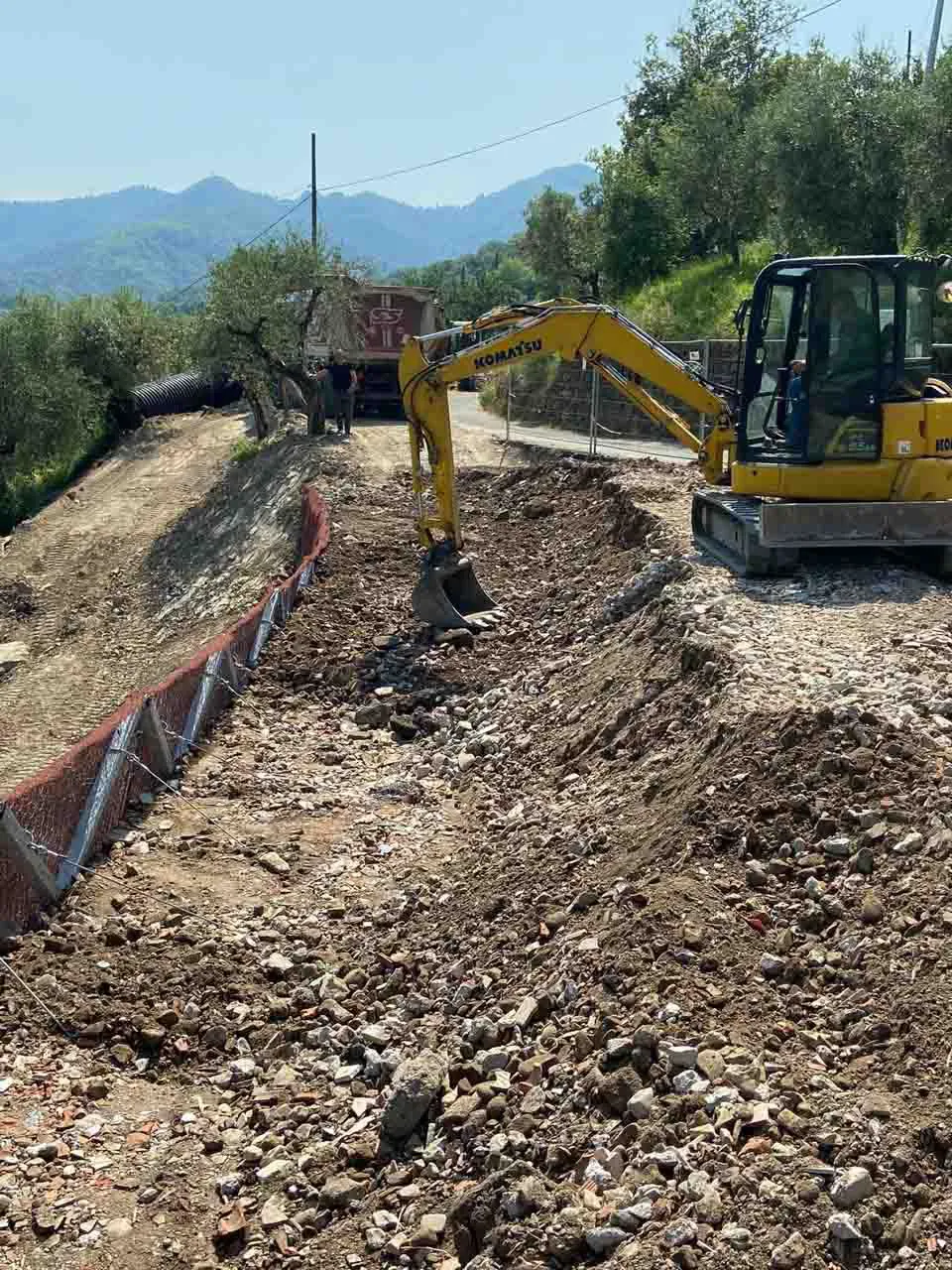

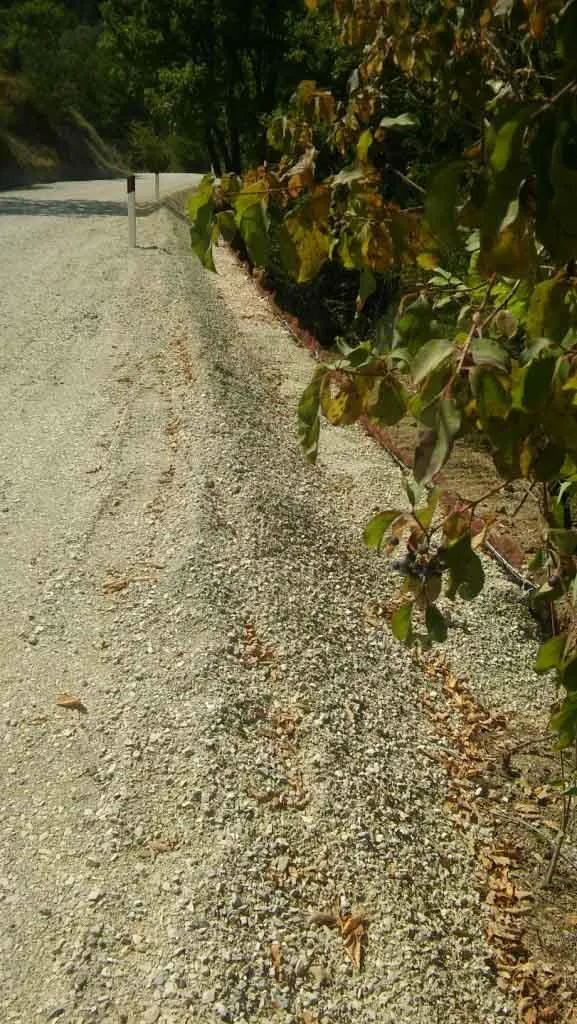

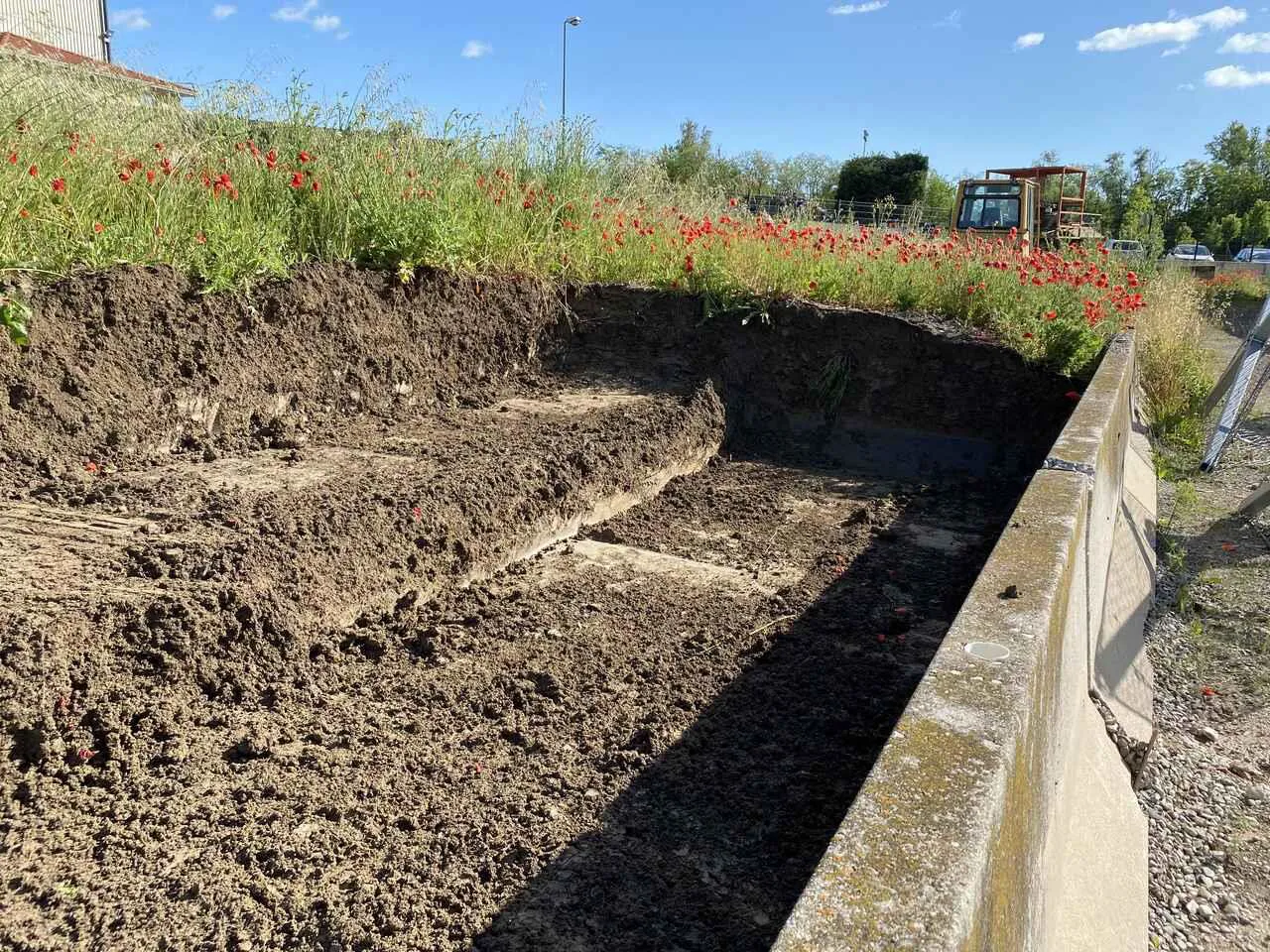

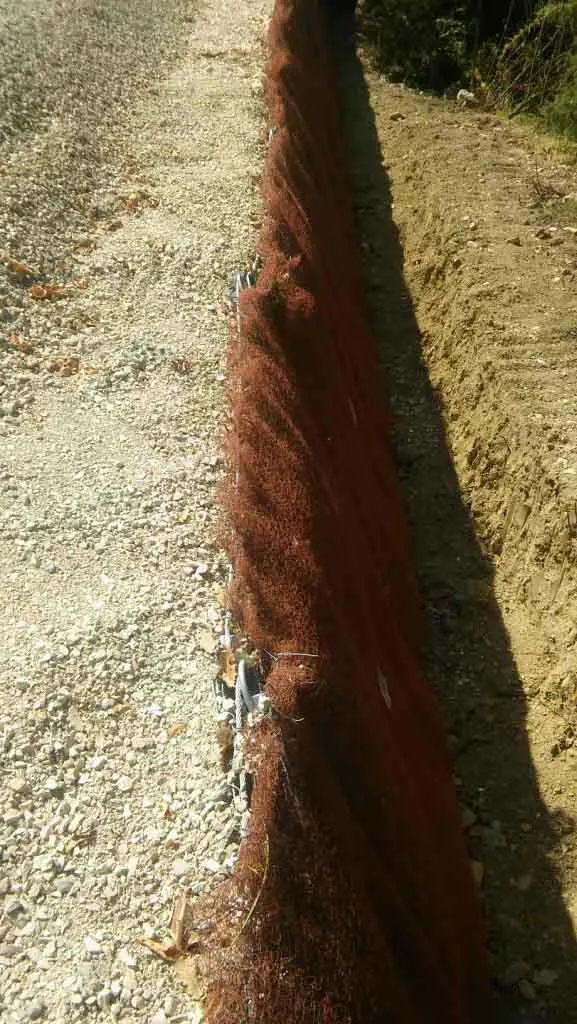

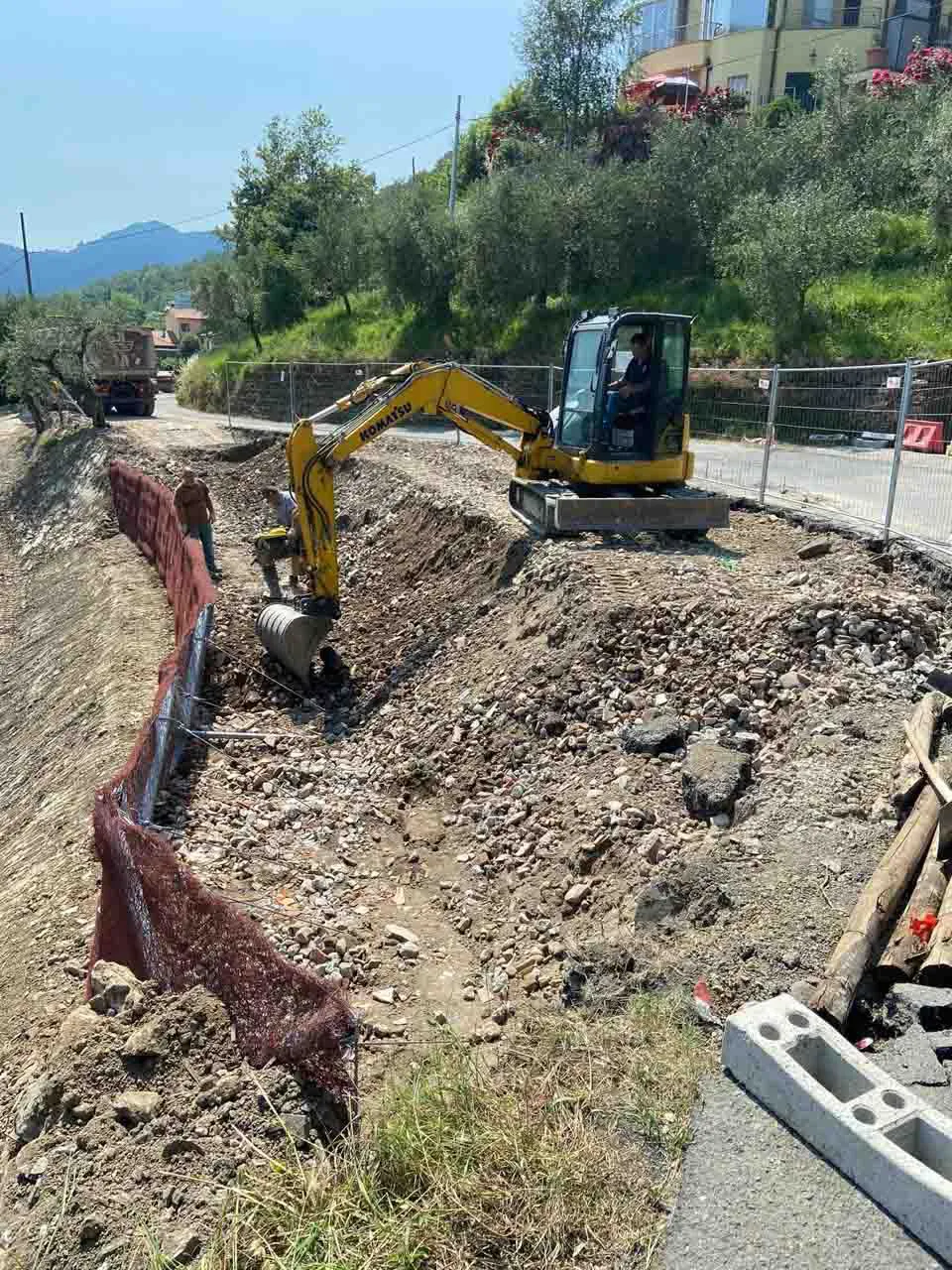

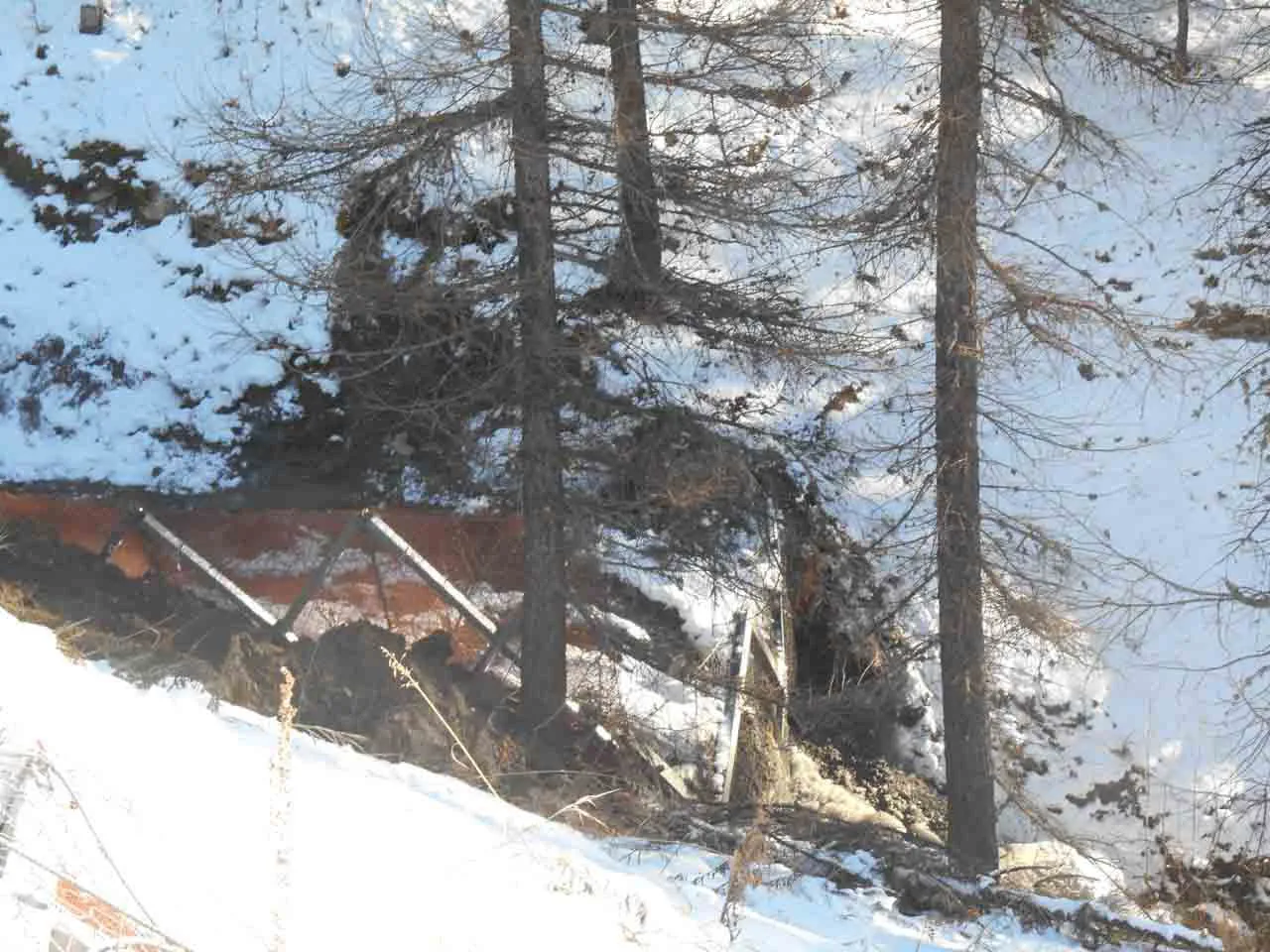

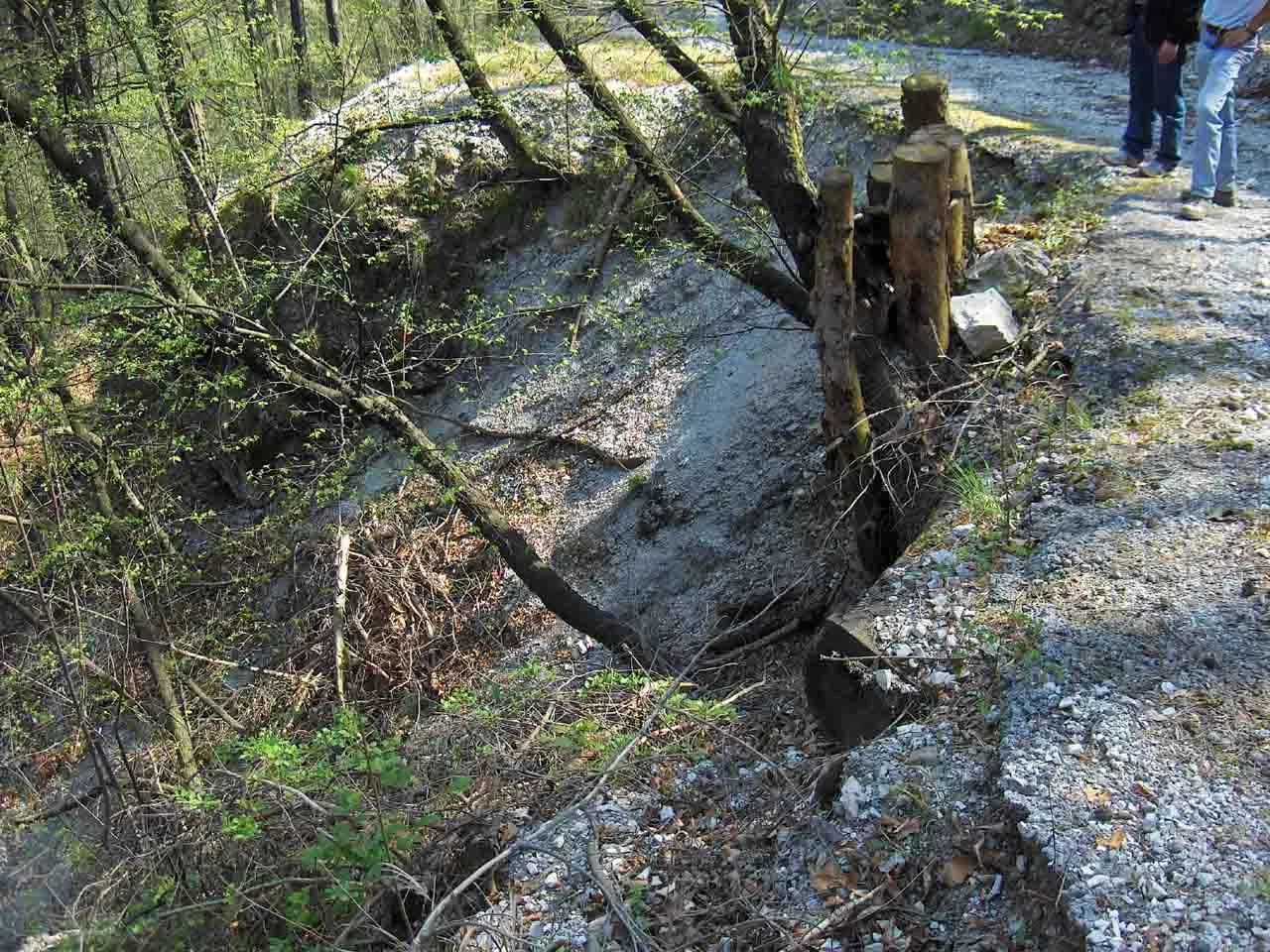

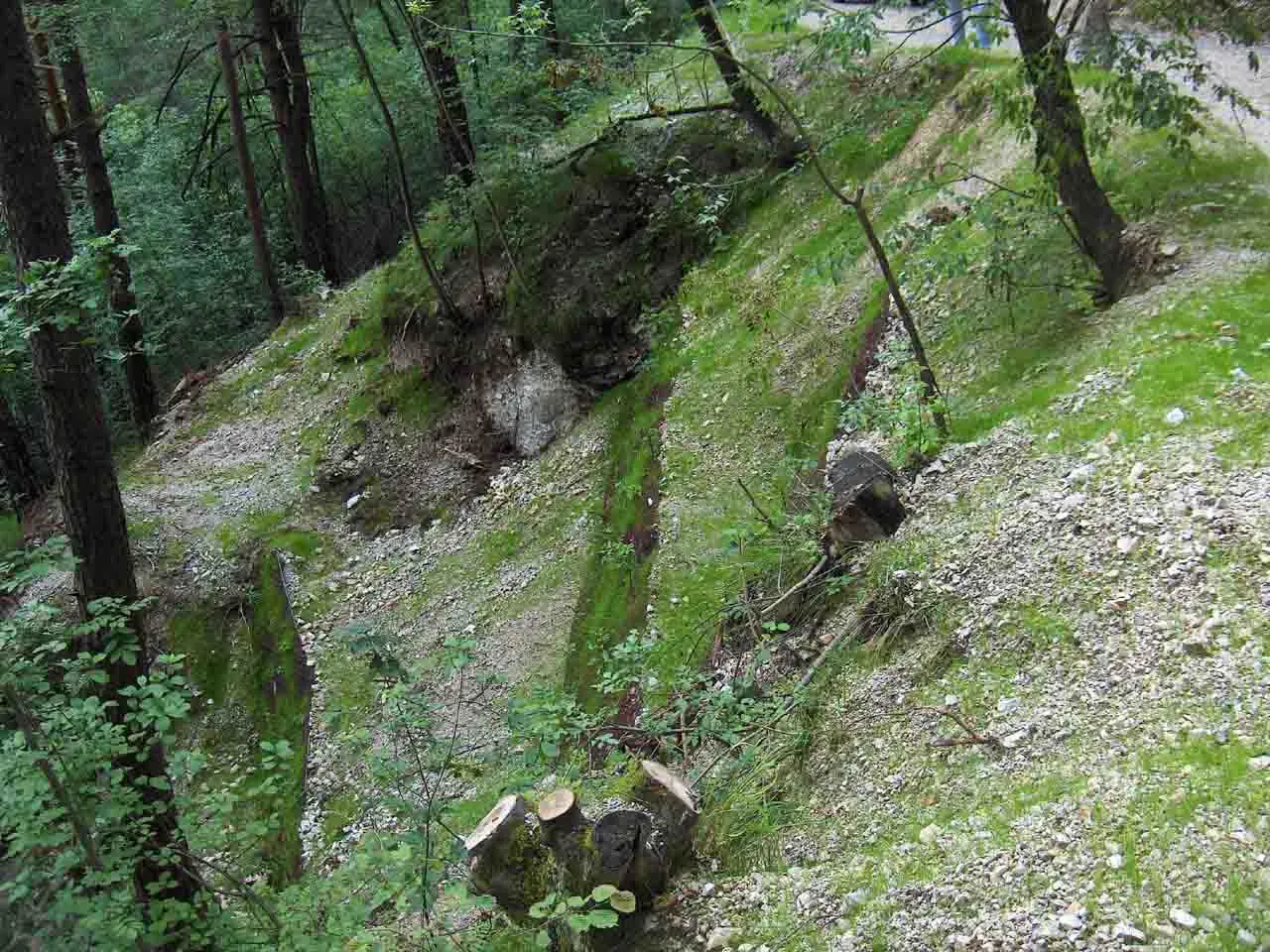

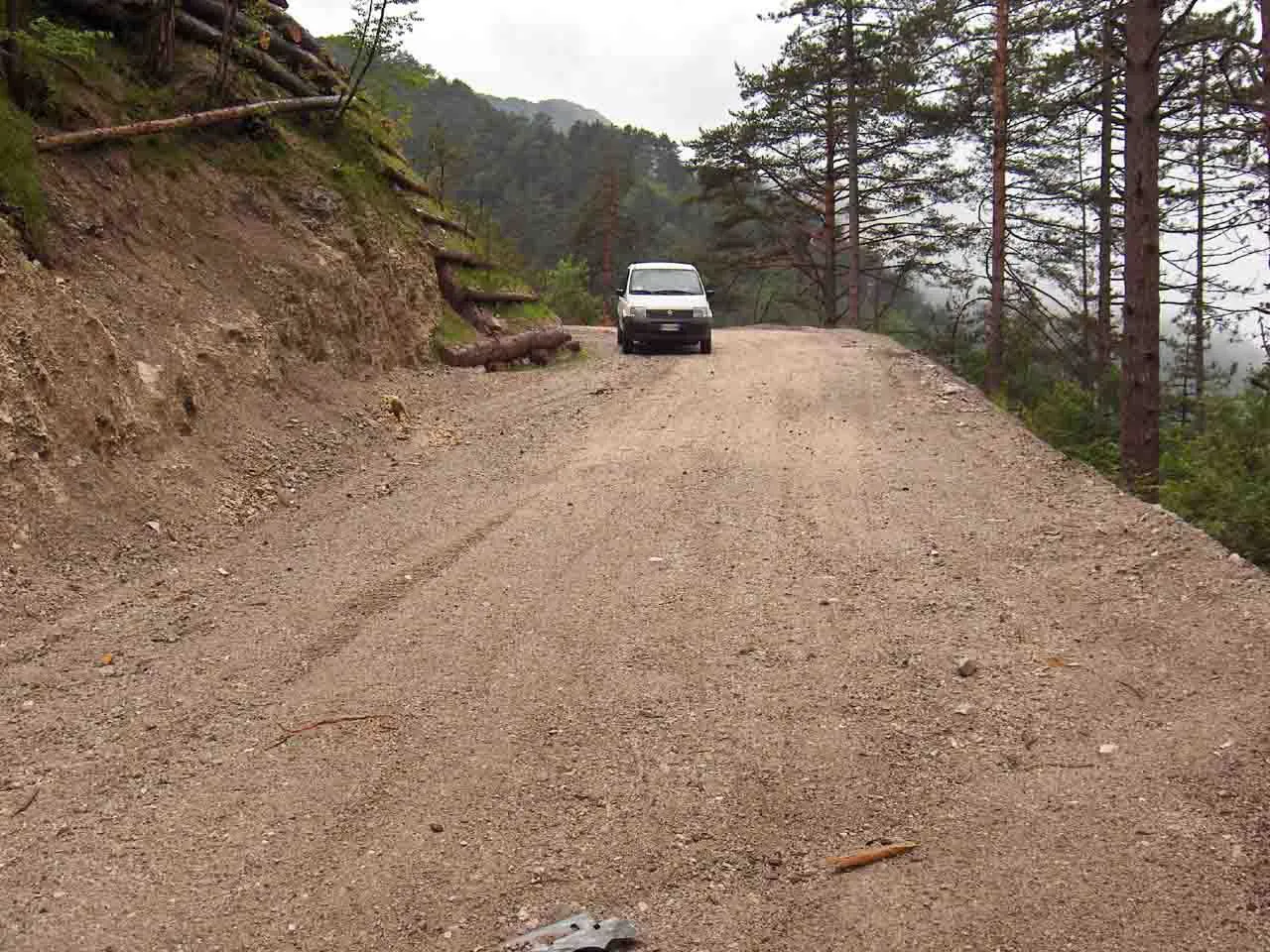

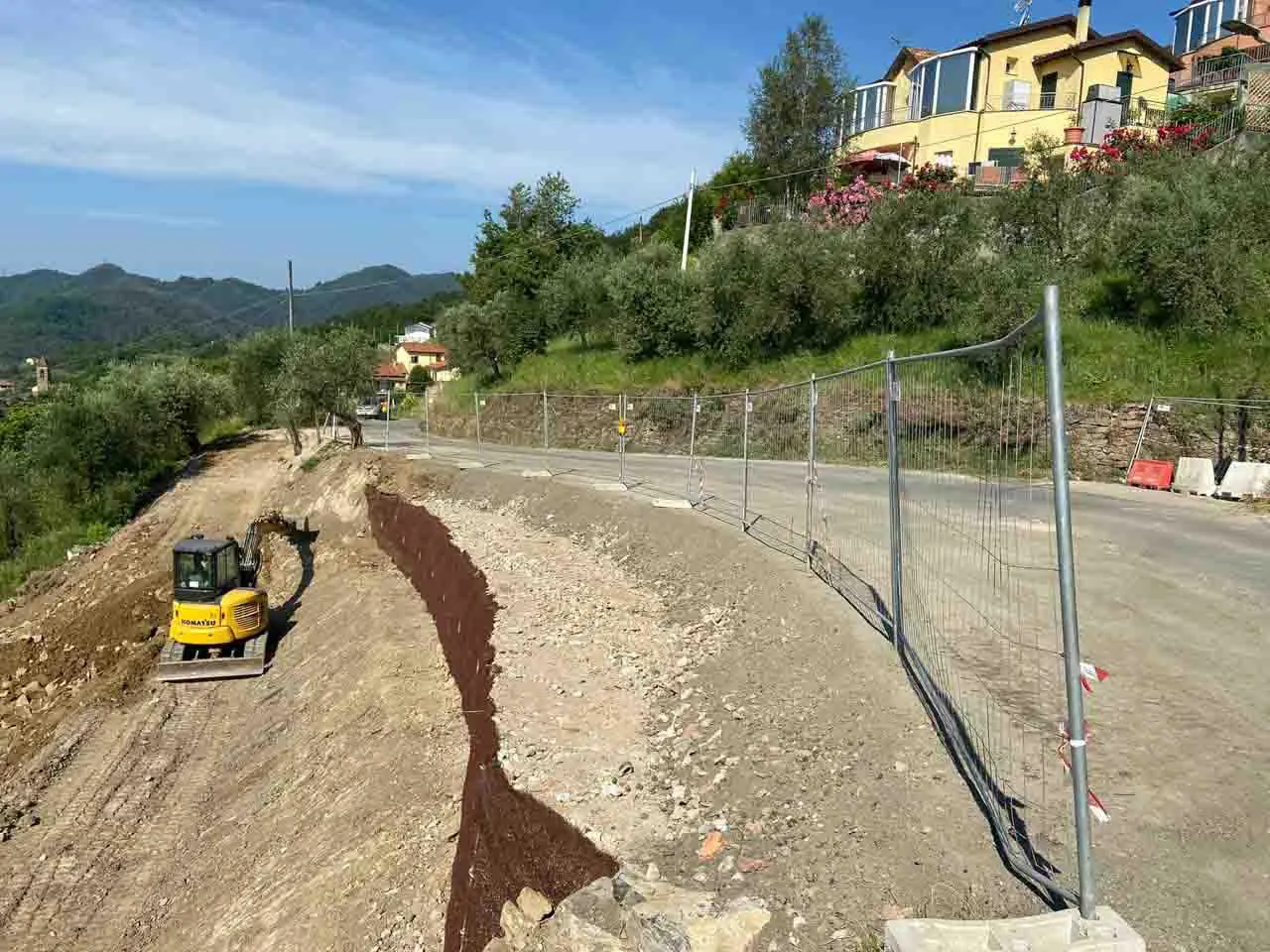

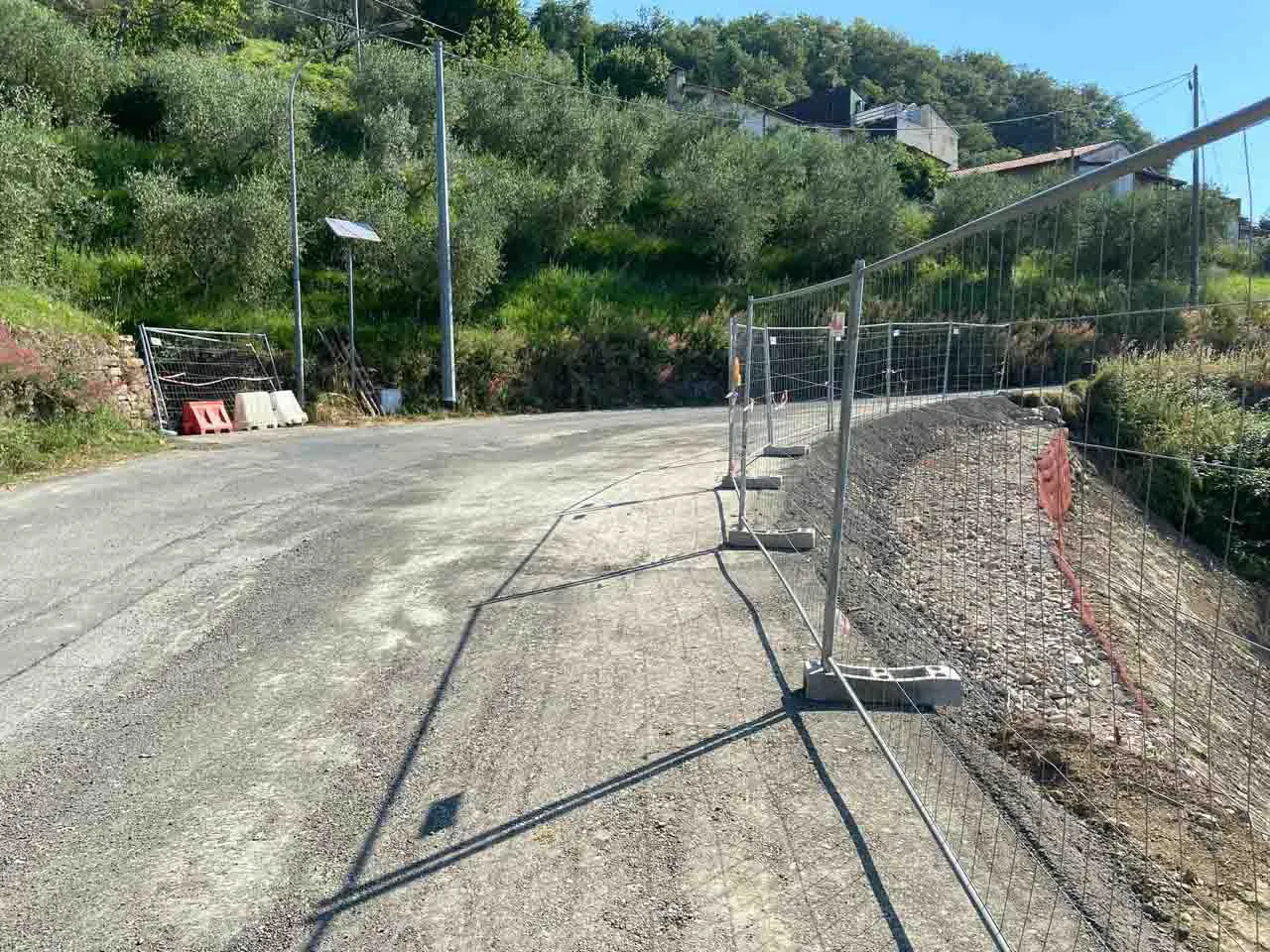

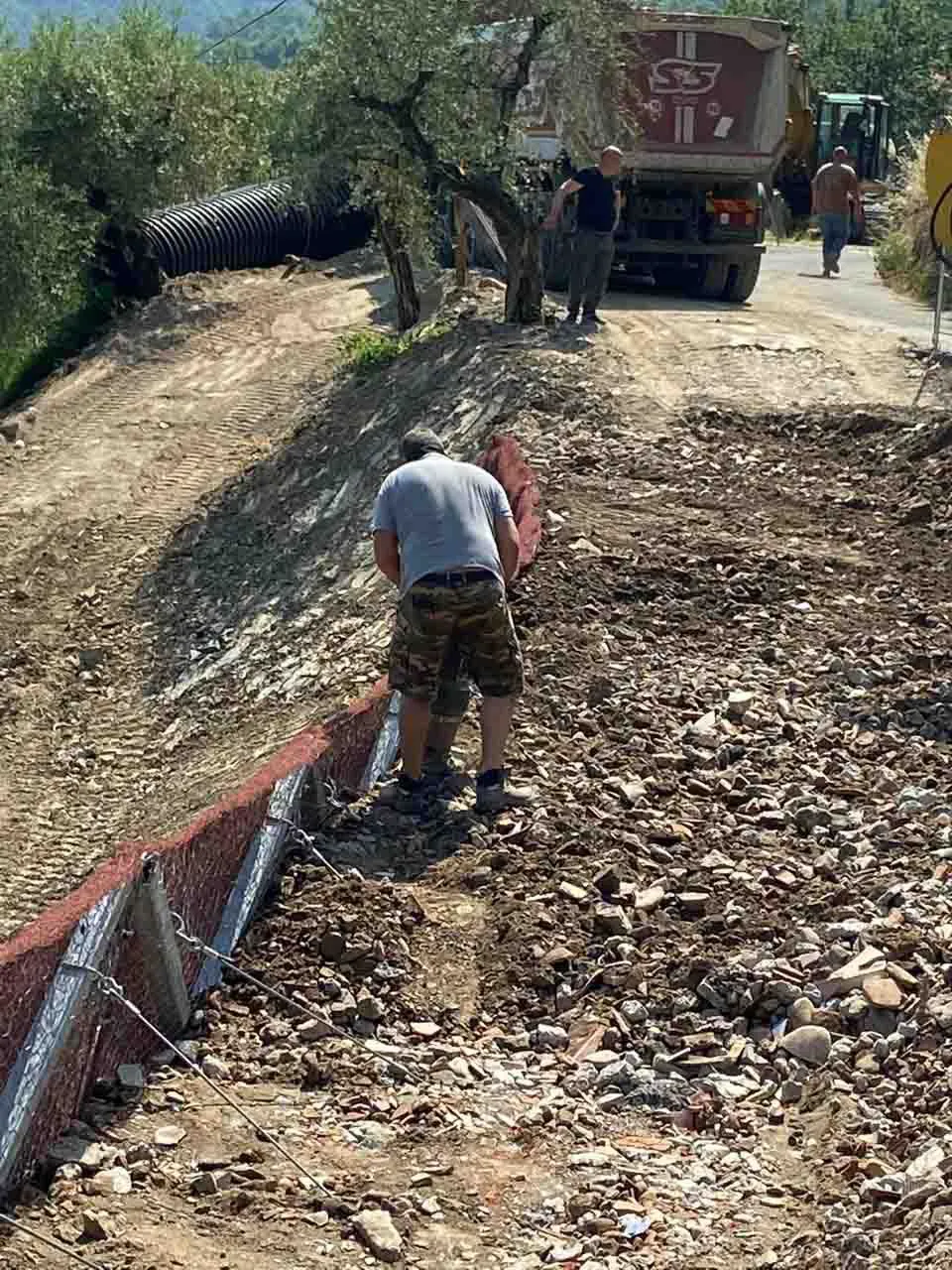

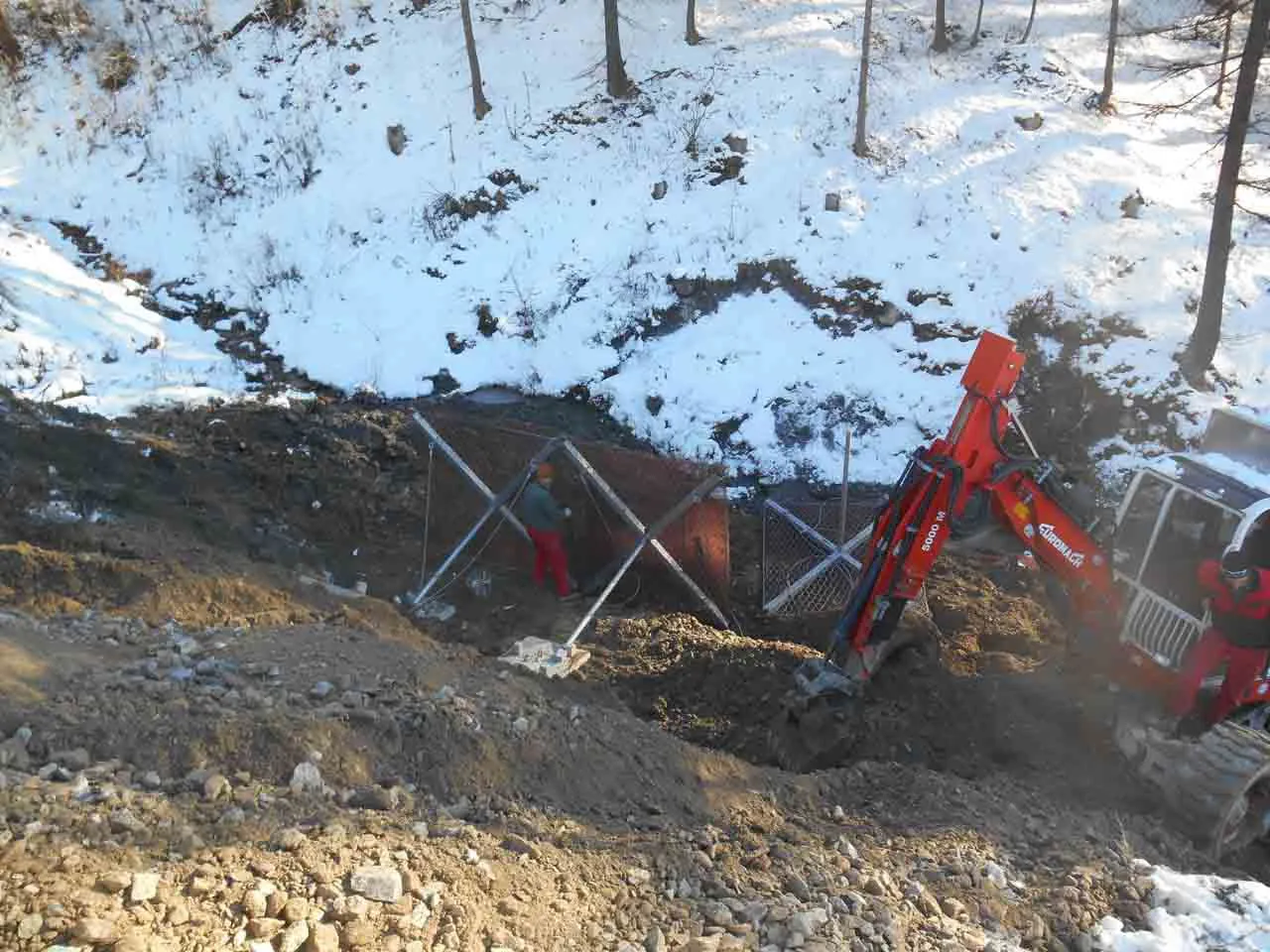

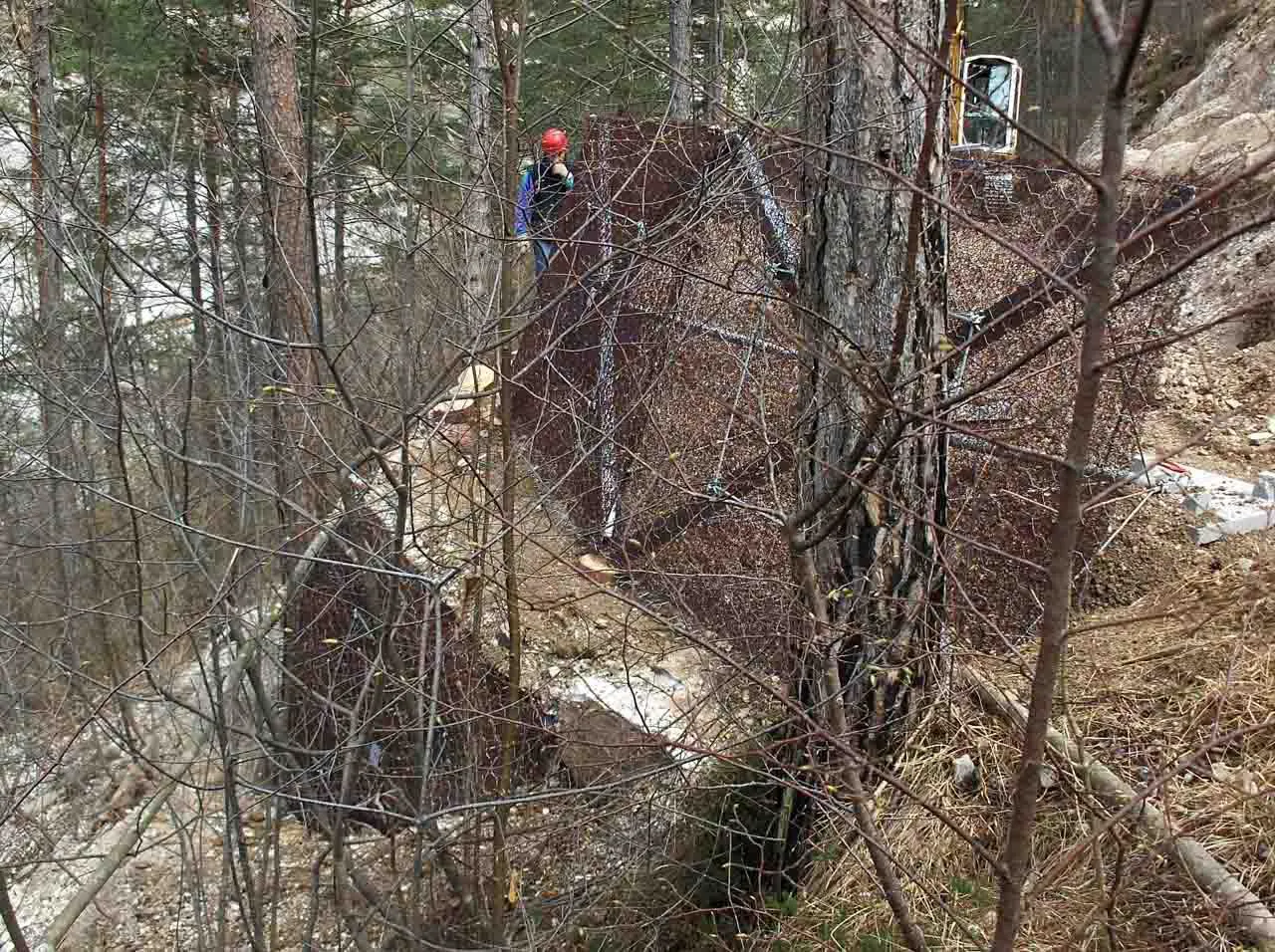

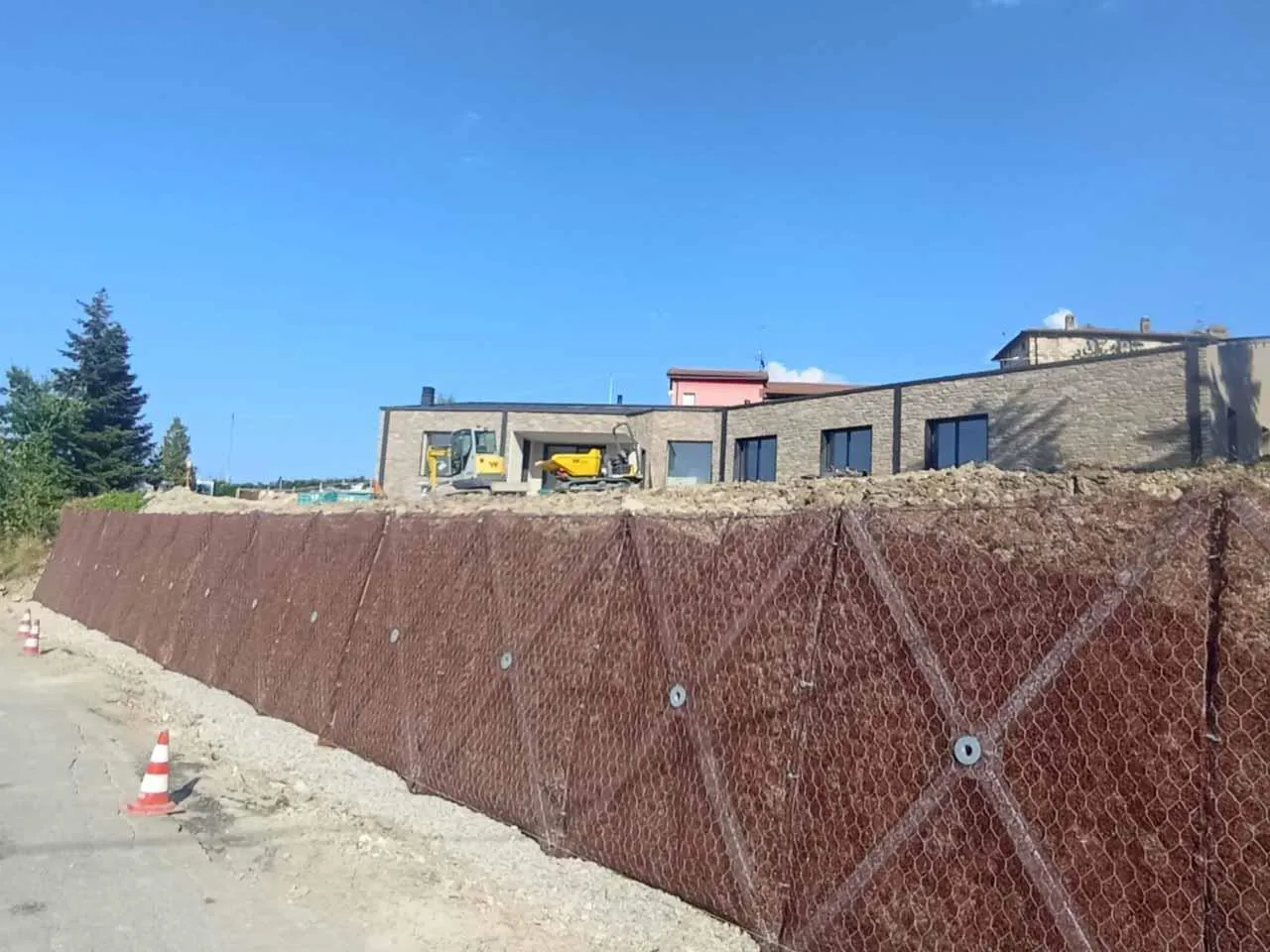

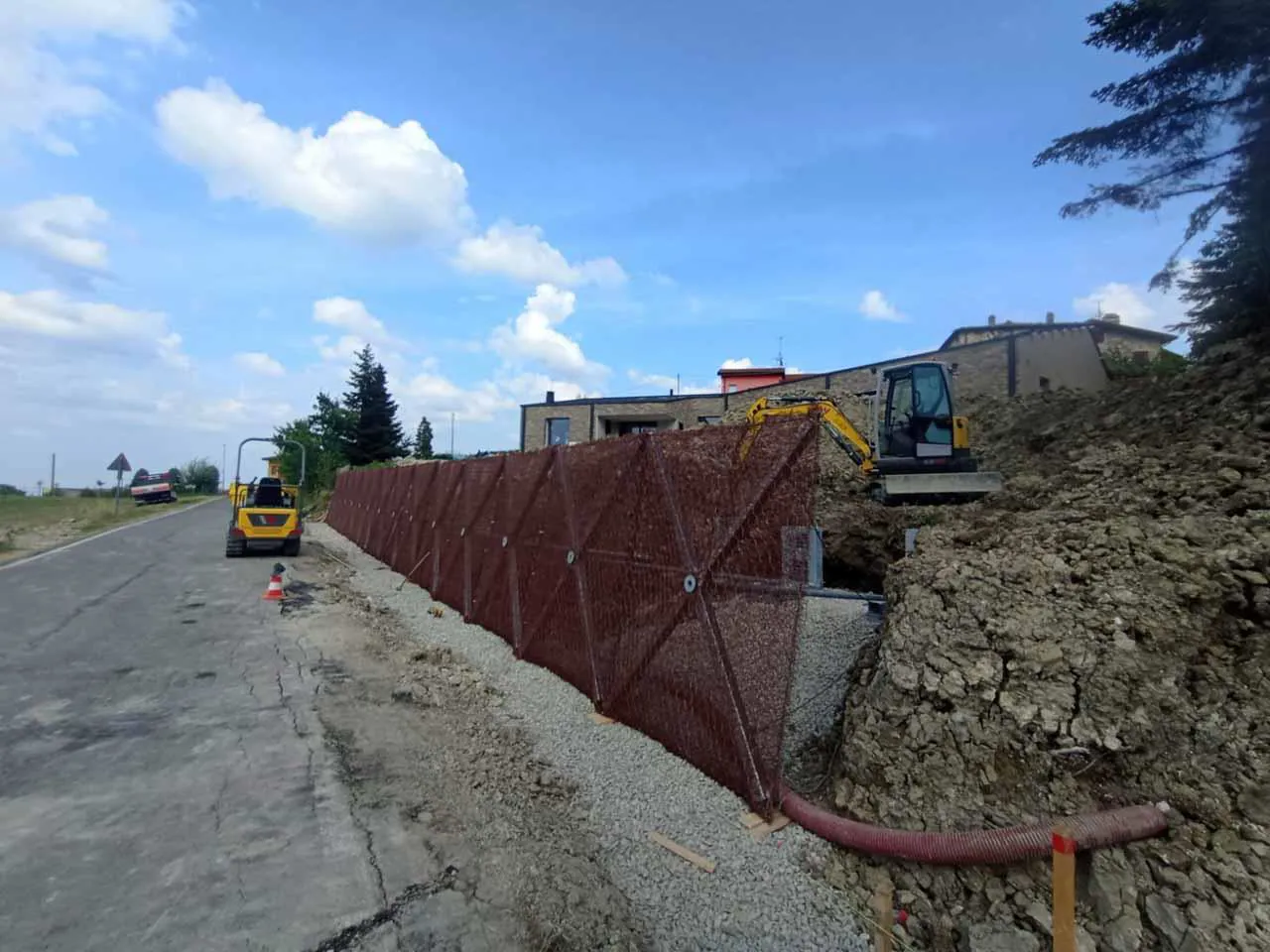

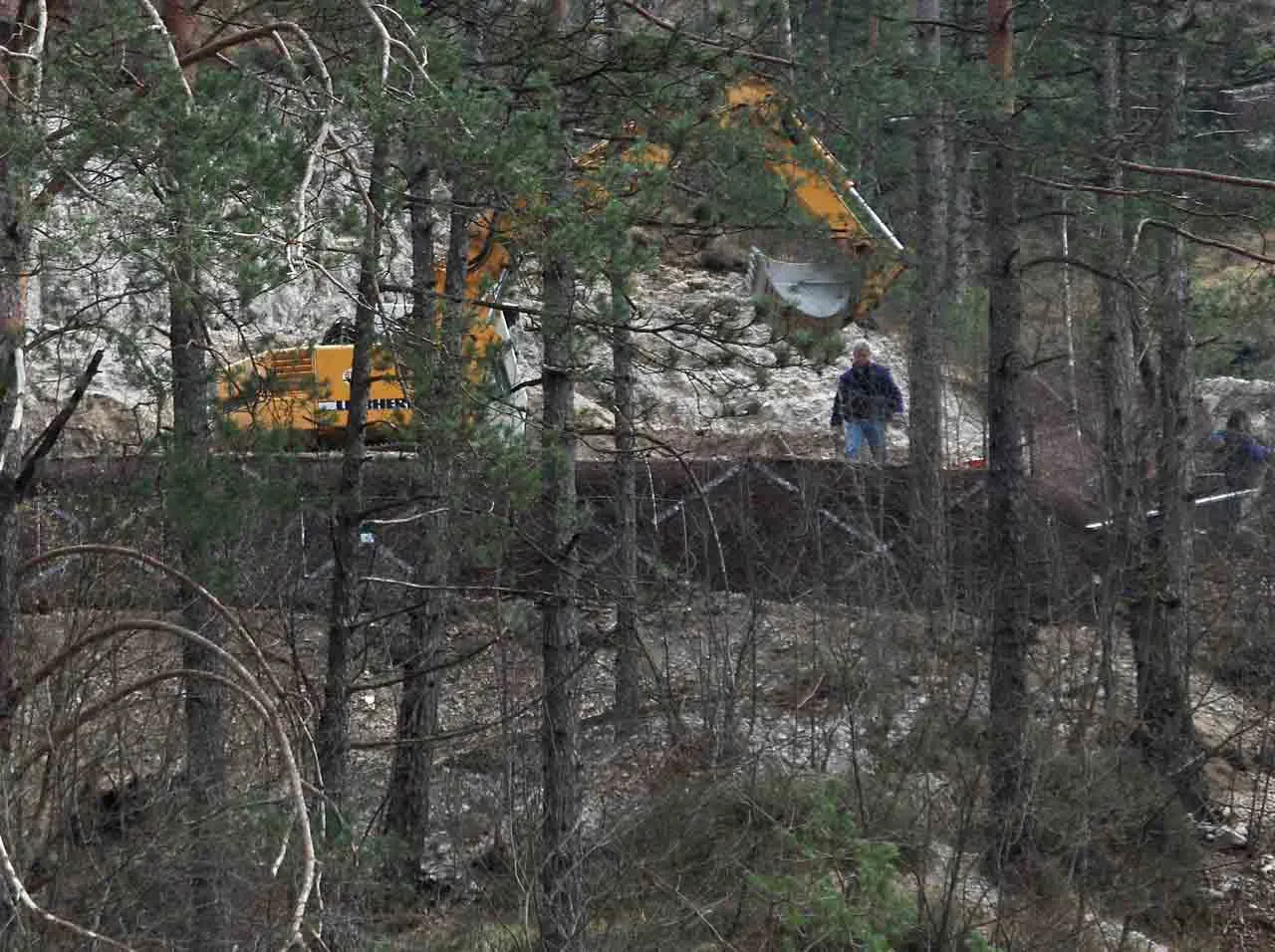

Le strutture Erdox Terra Junior (dim. H200x250 cm ca. o H250x200 cm ca.) rappresentano la soluzione più rapida e sicura per la realizzazione di interventi in “somma urgenza” per  per il consolidamento di sottoscarpa stradali interessati da fenomeni gravitativi superficiali che interessano la viabilità.

Per concezione e costruzione le barriere ErdoX Junior permettono la realizzazione di opere di sostegno elastiche in grado di adattarsi a cedimenti differenziali del piano di imposta. I vantaggi del sistema in questa tipologia di applicazione acquisiscono particolare valenza in quanto il fattore tempo diventa fondamentale. Il nostro ufficio Tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre  specifiche esigenze progettuali.

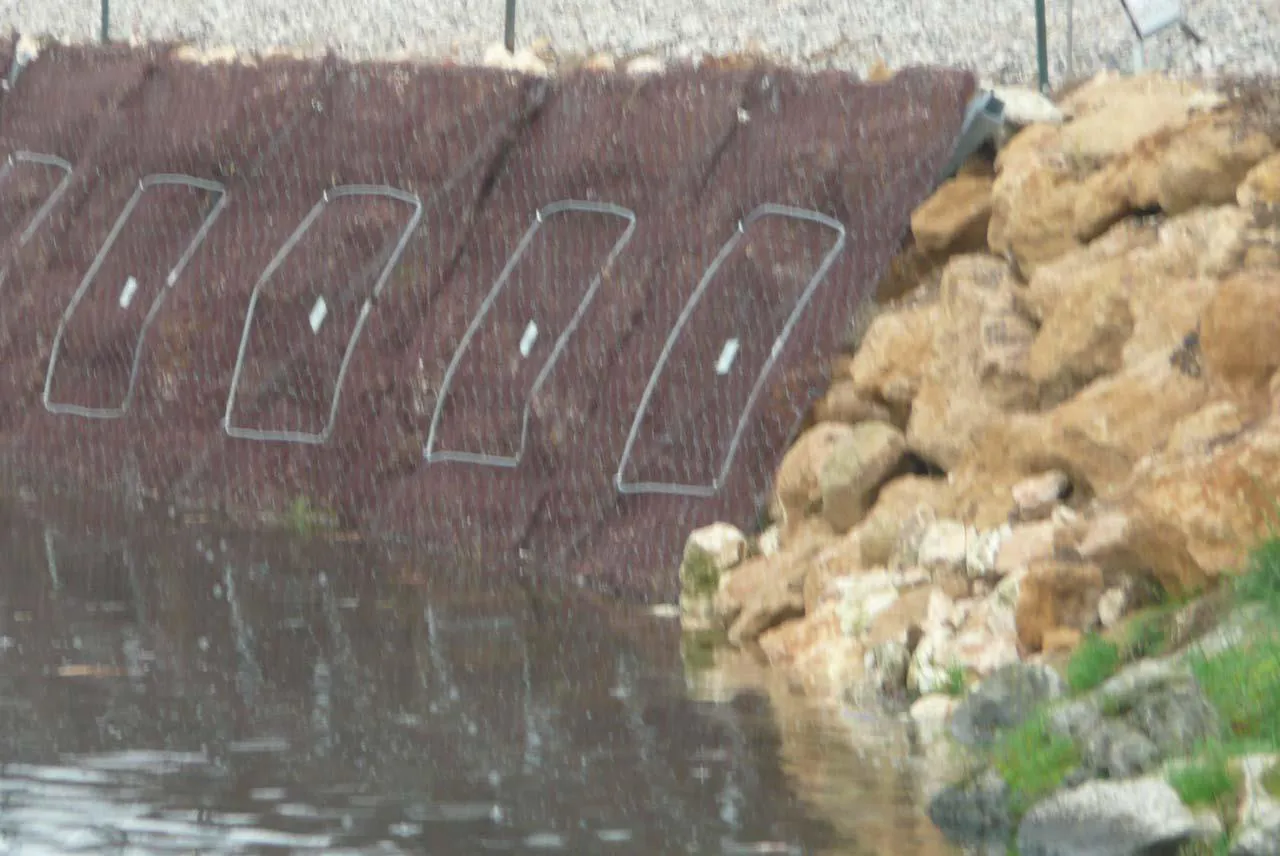

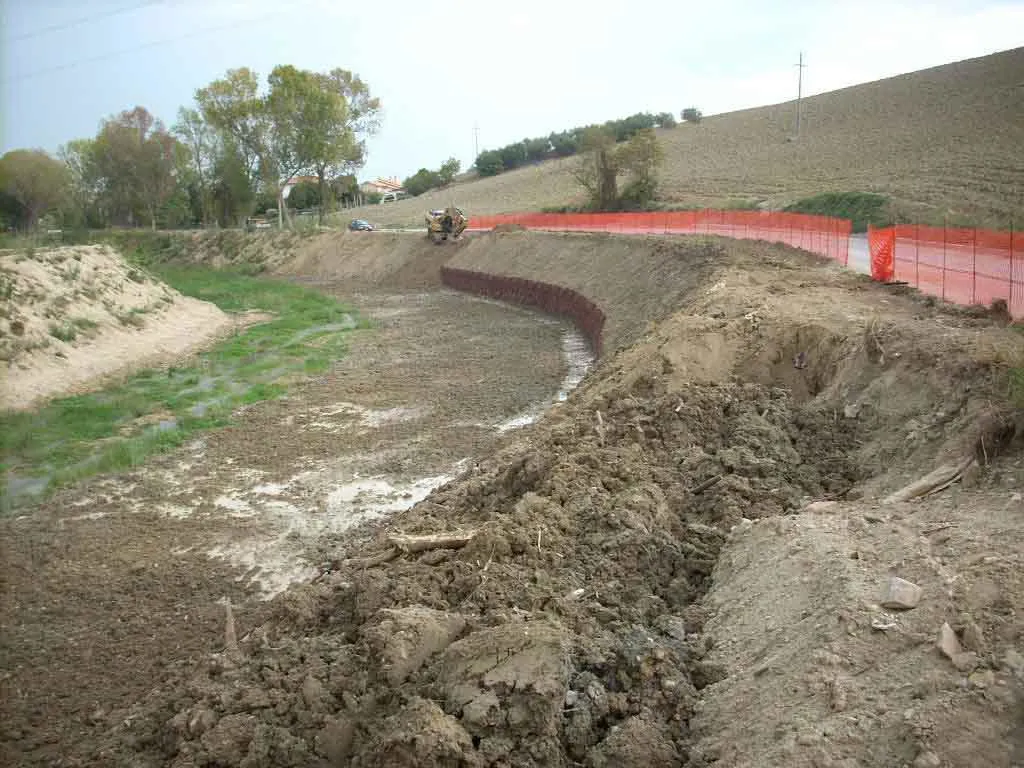

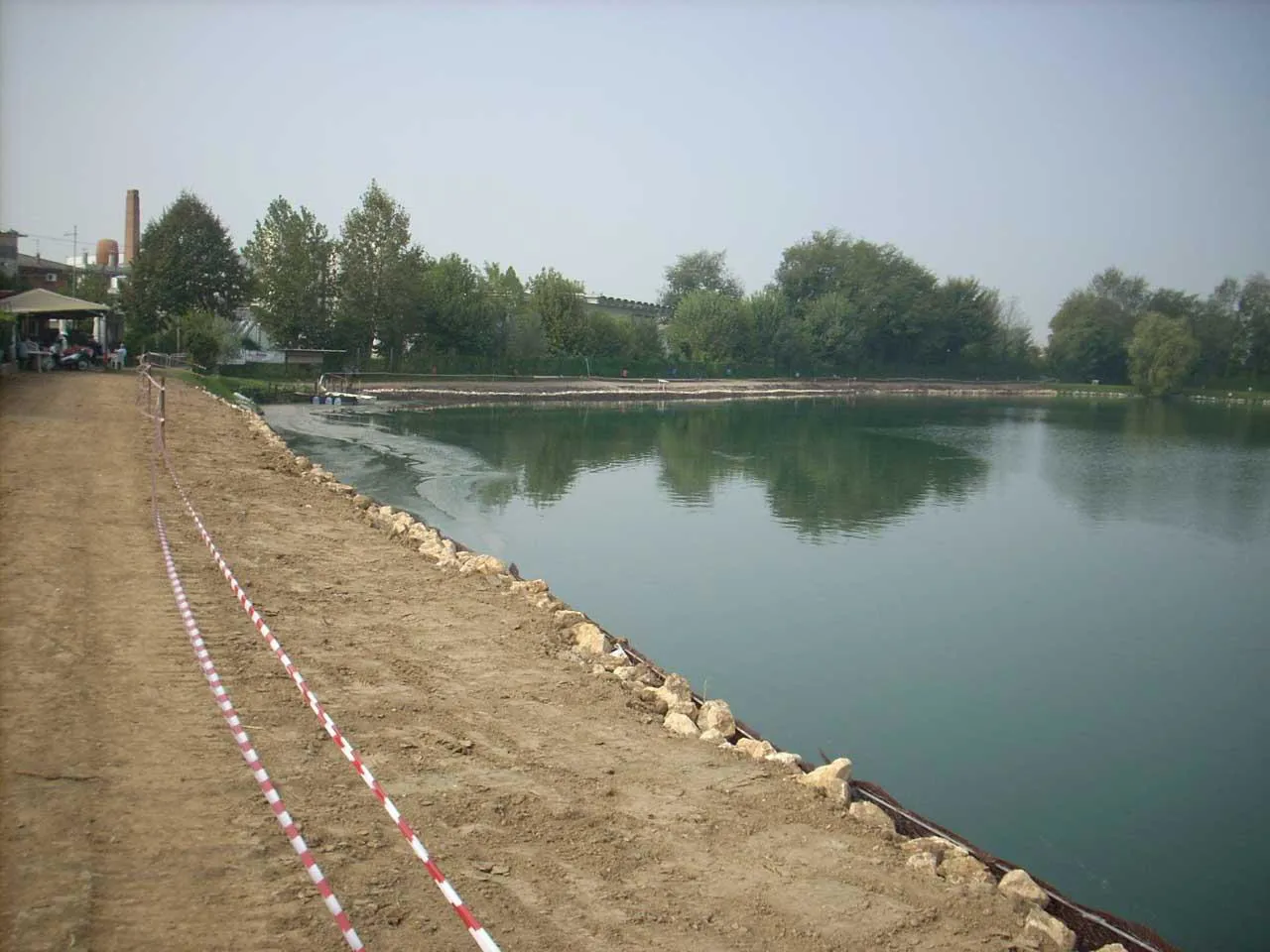

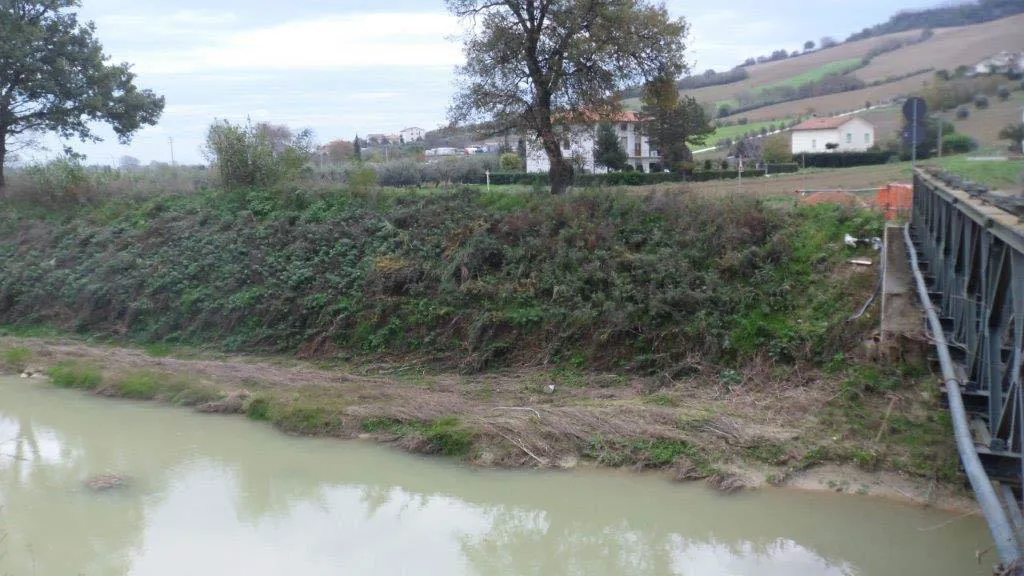

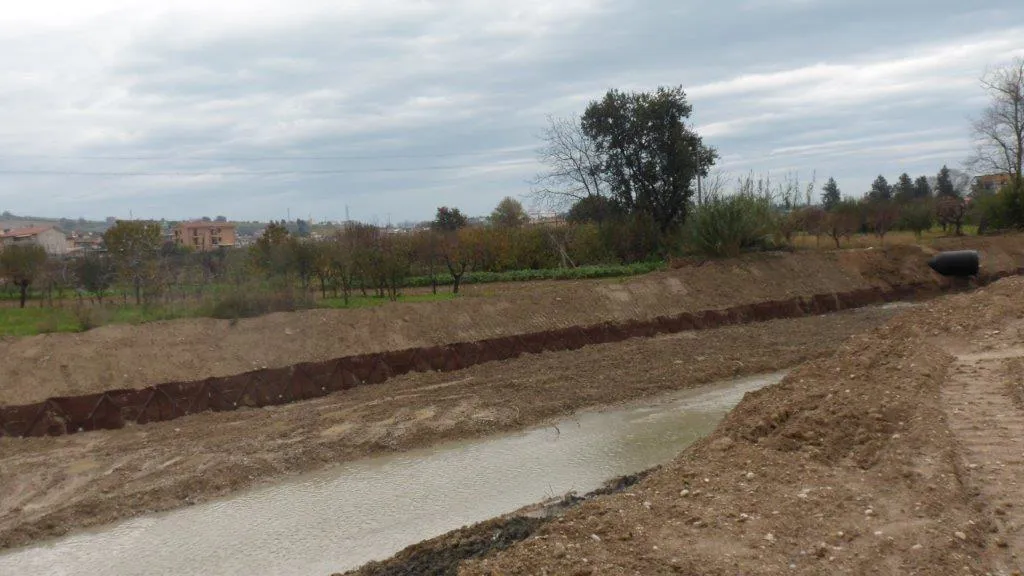

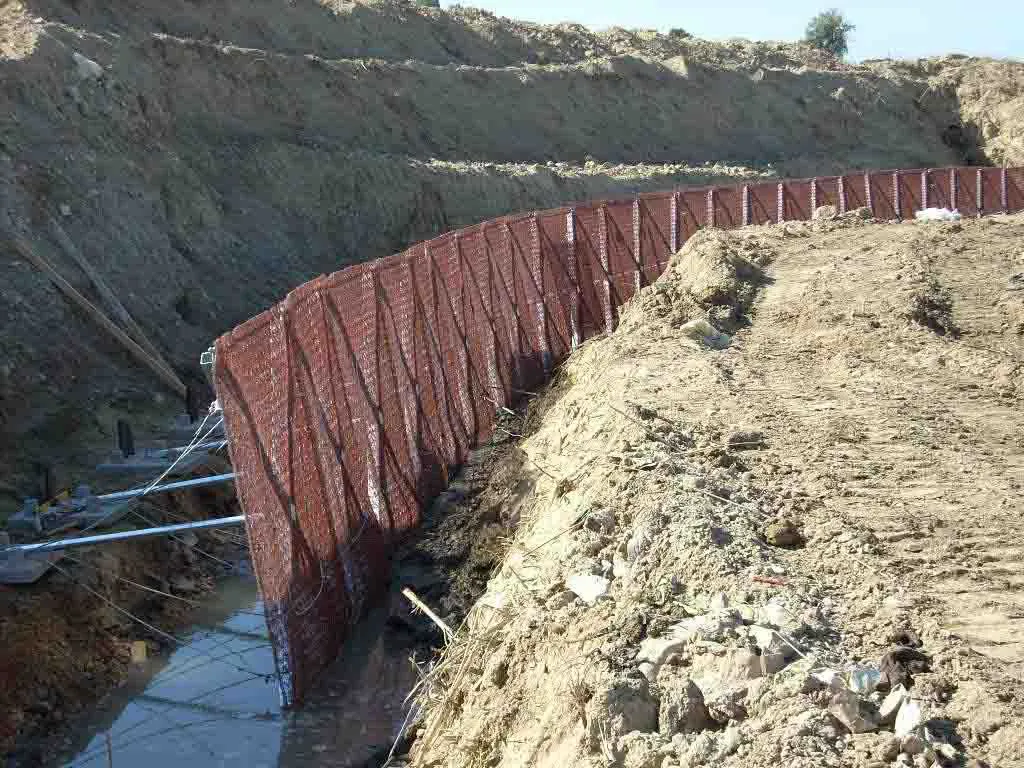

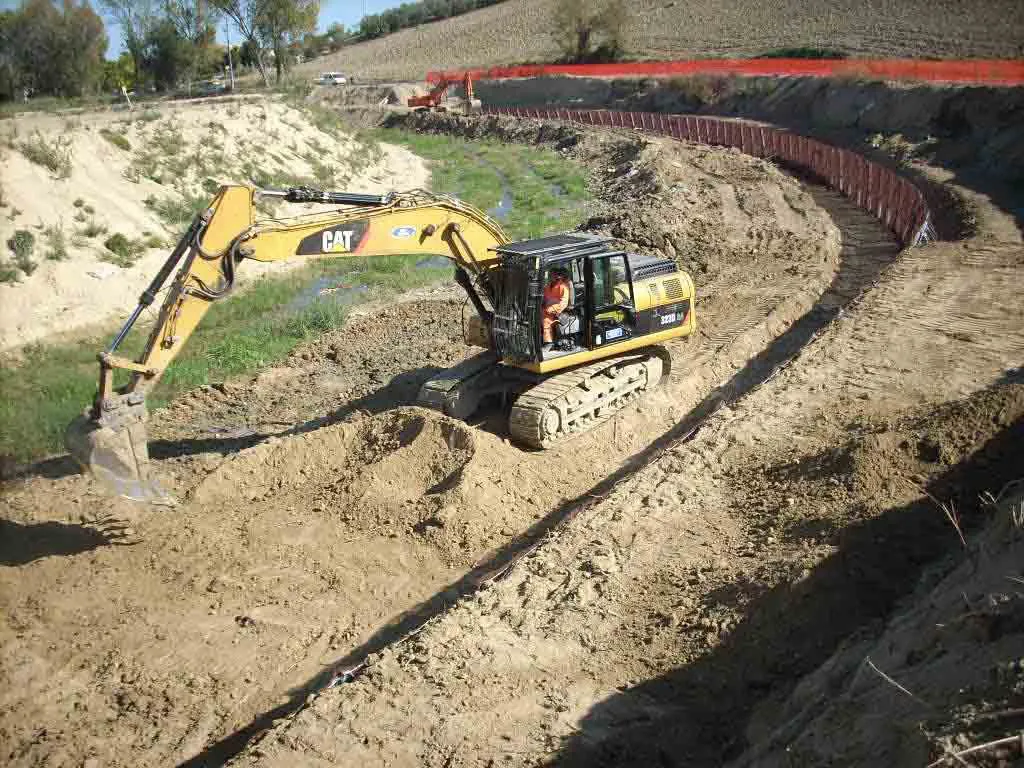

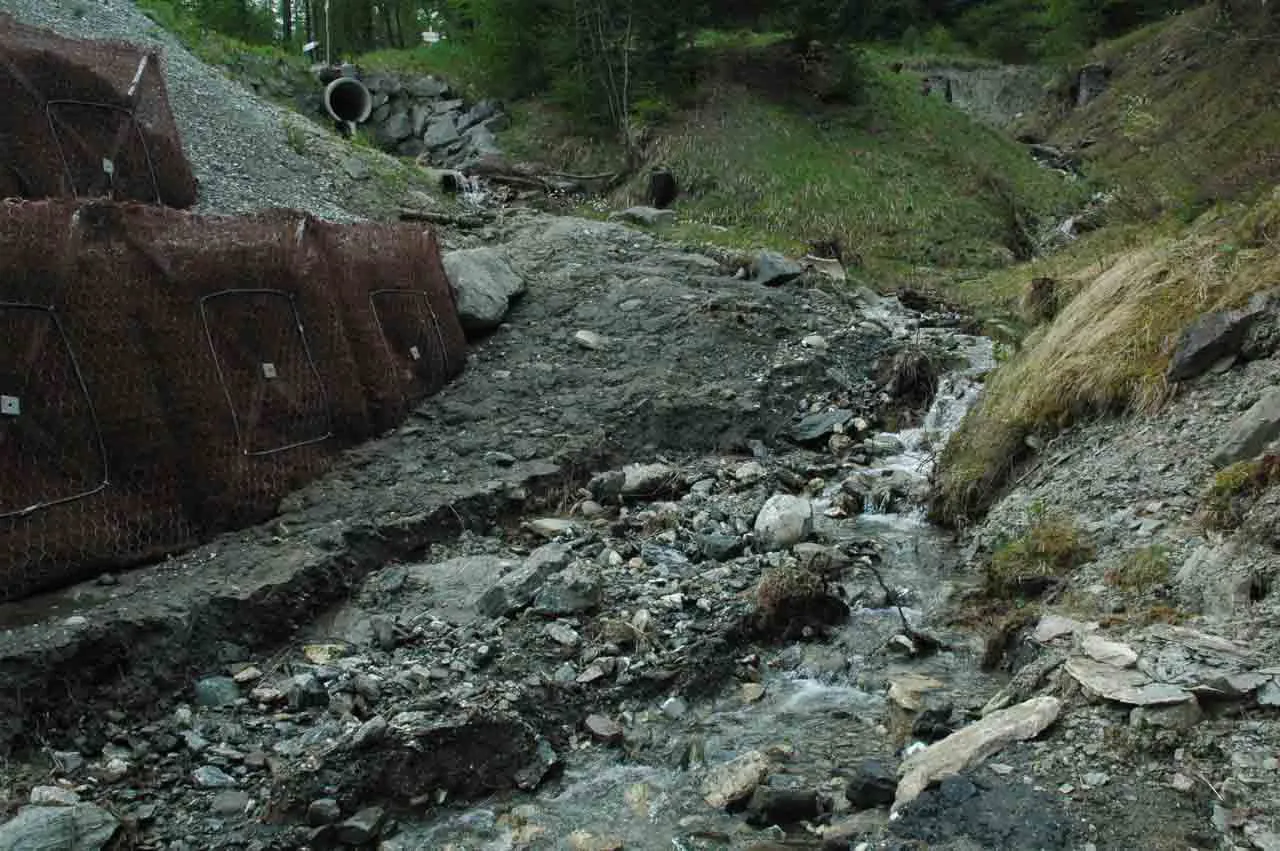

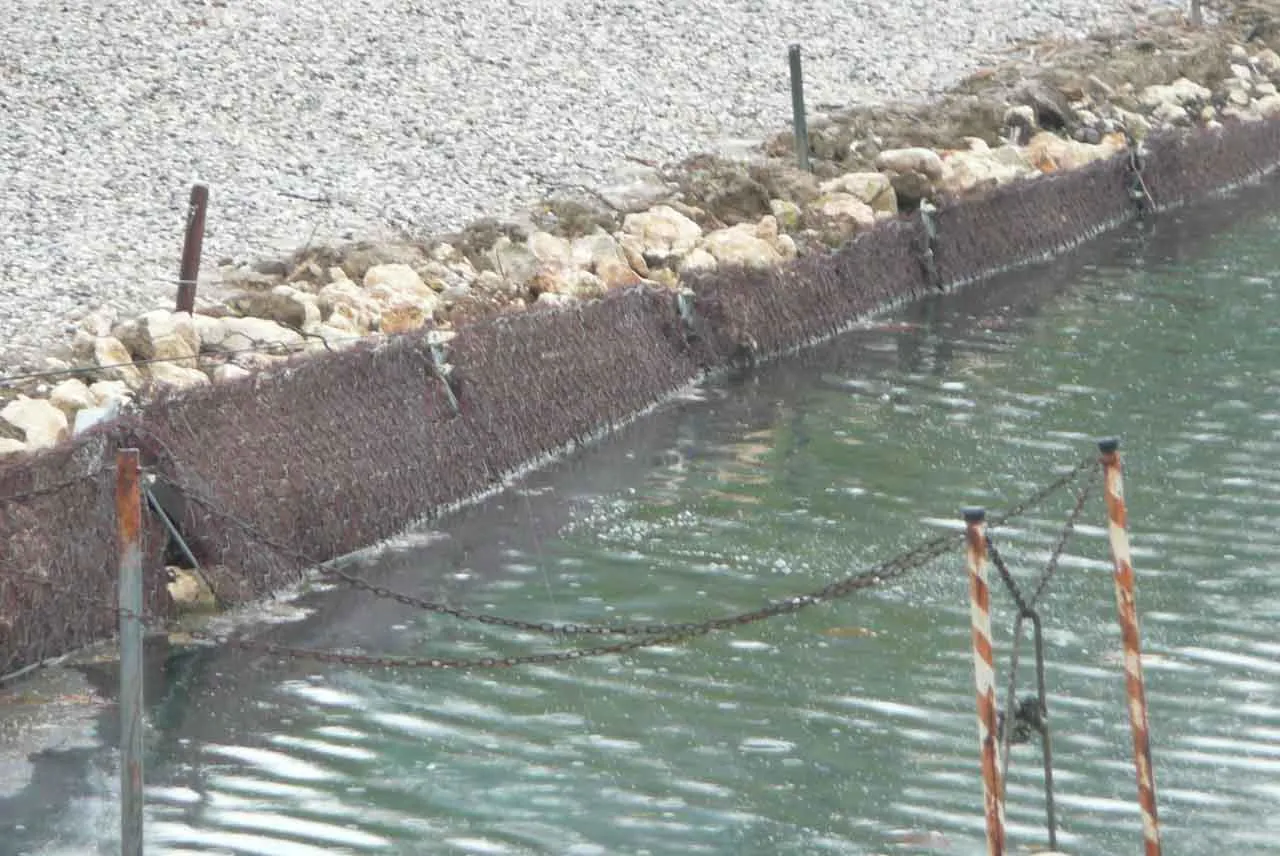

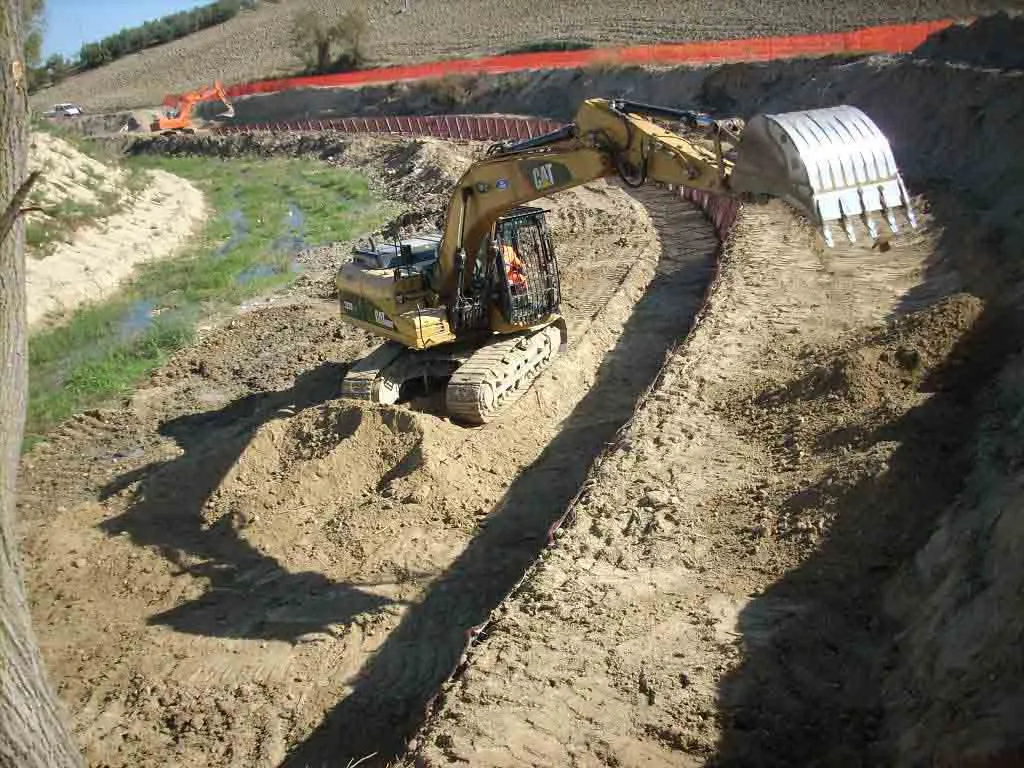

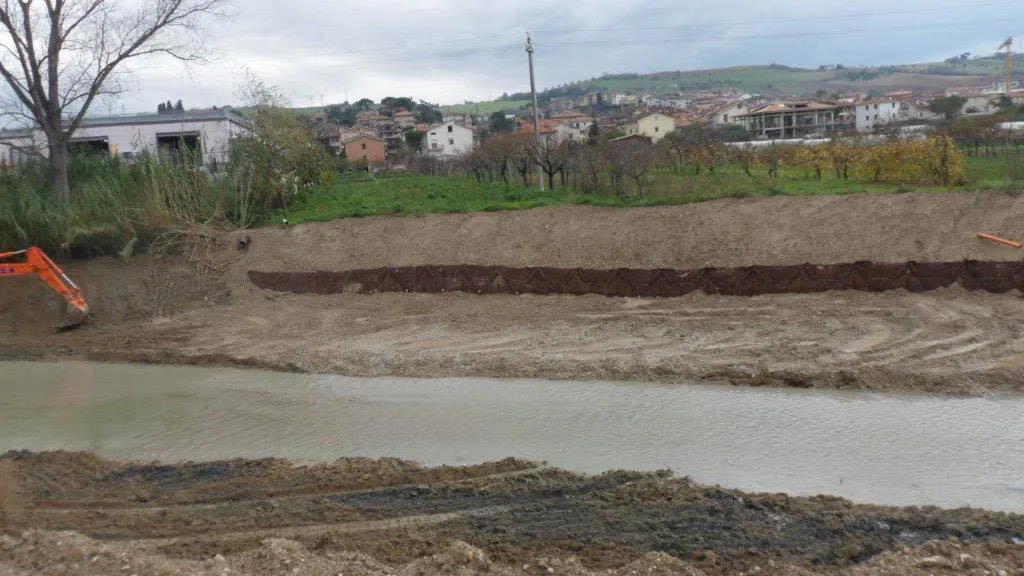

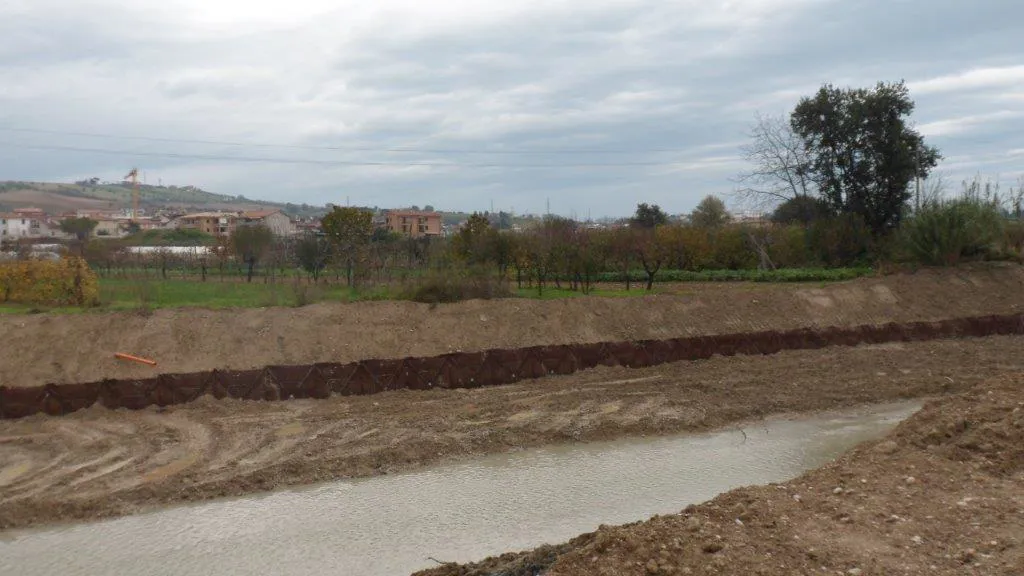

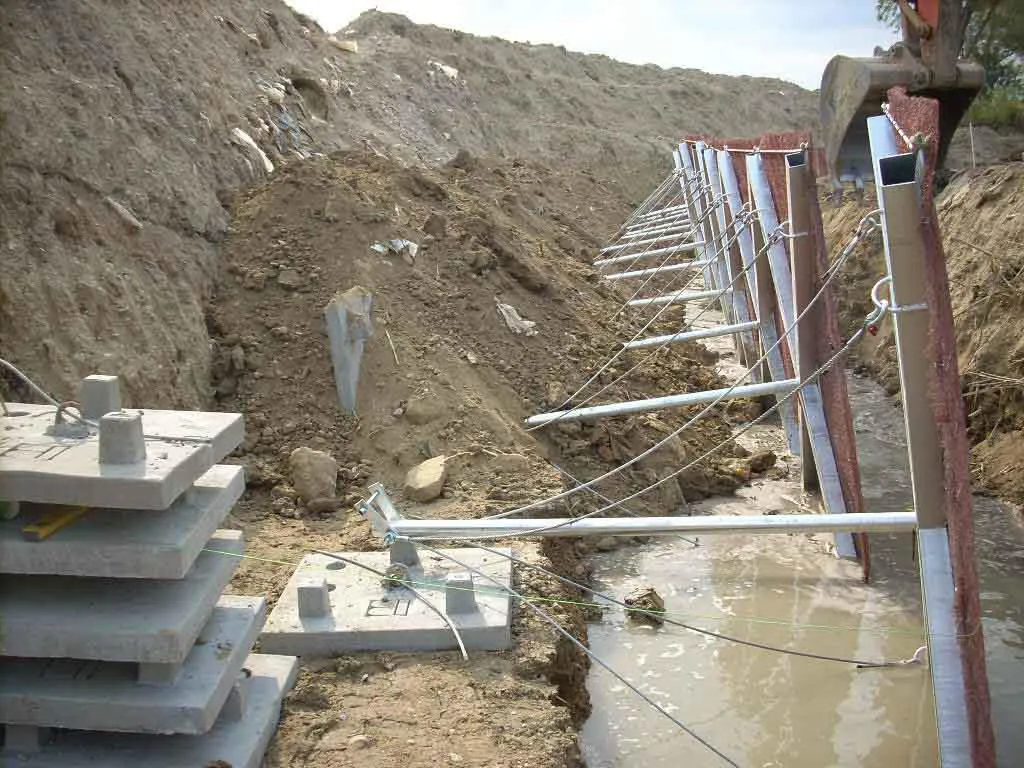

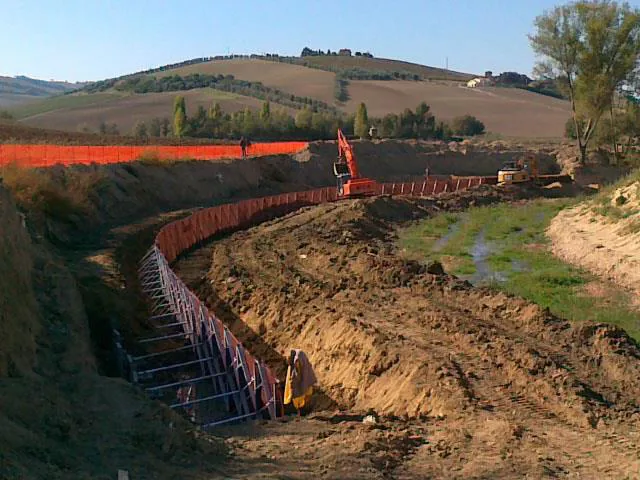

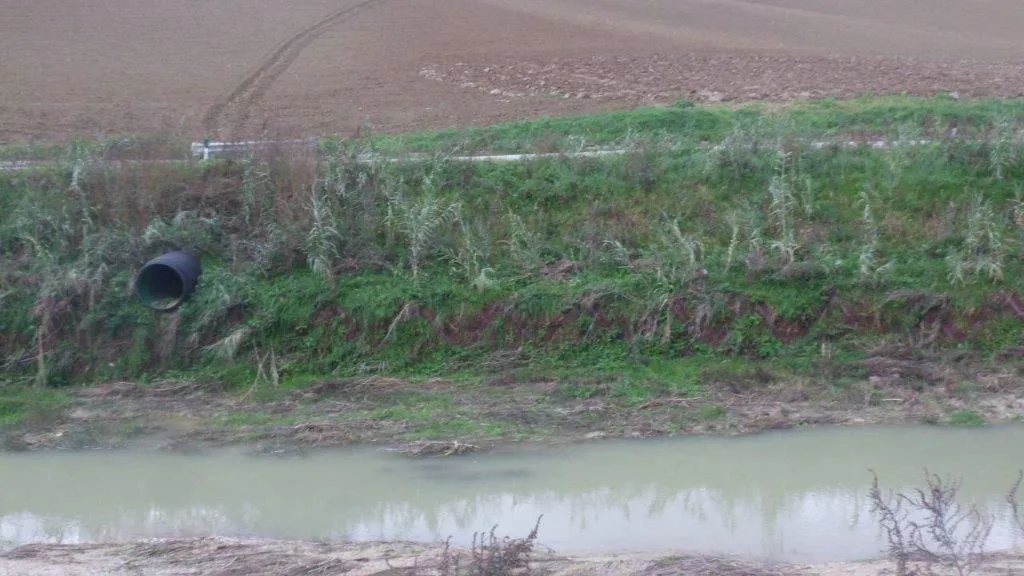

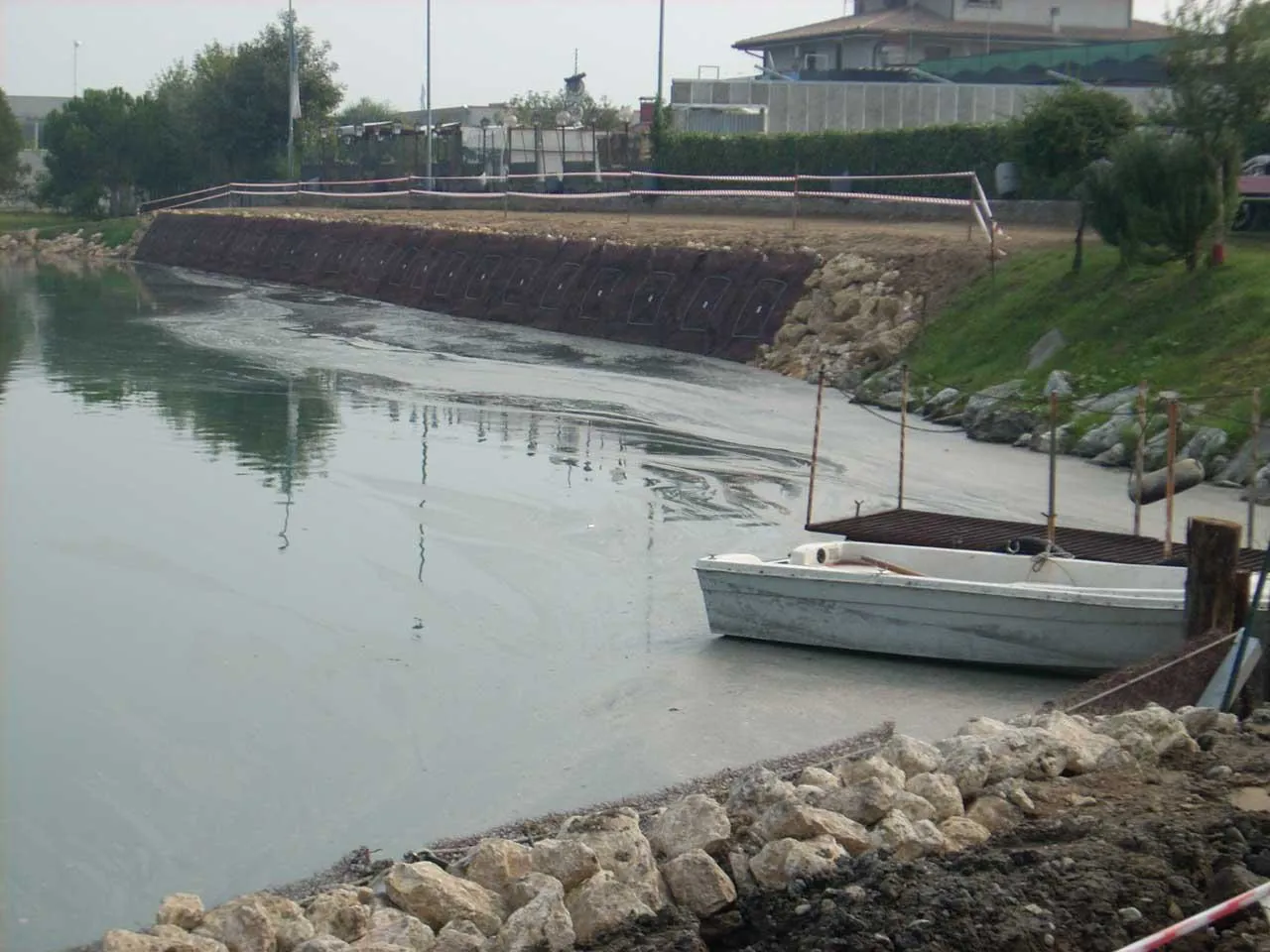

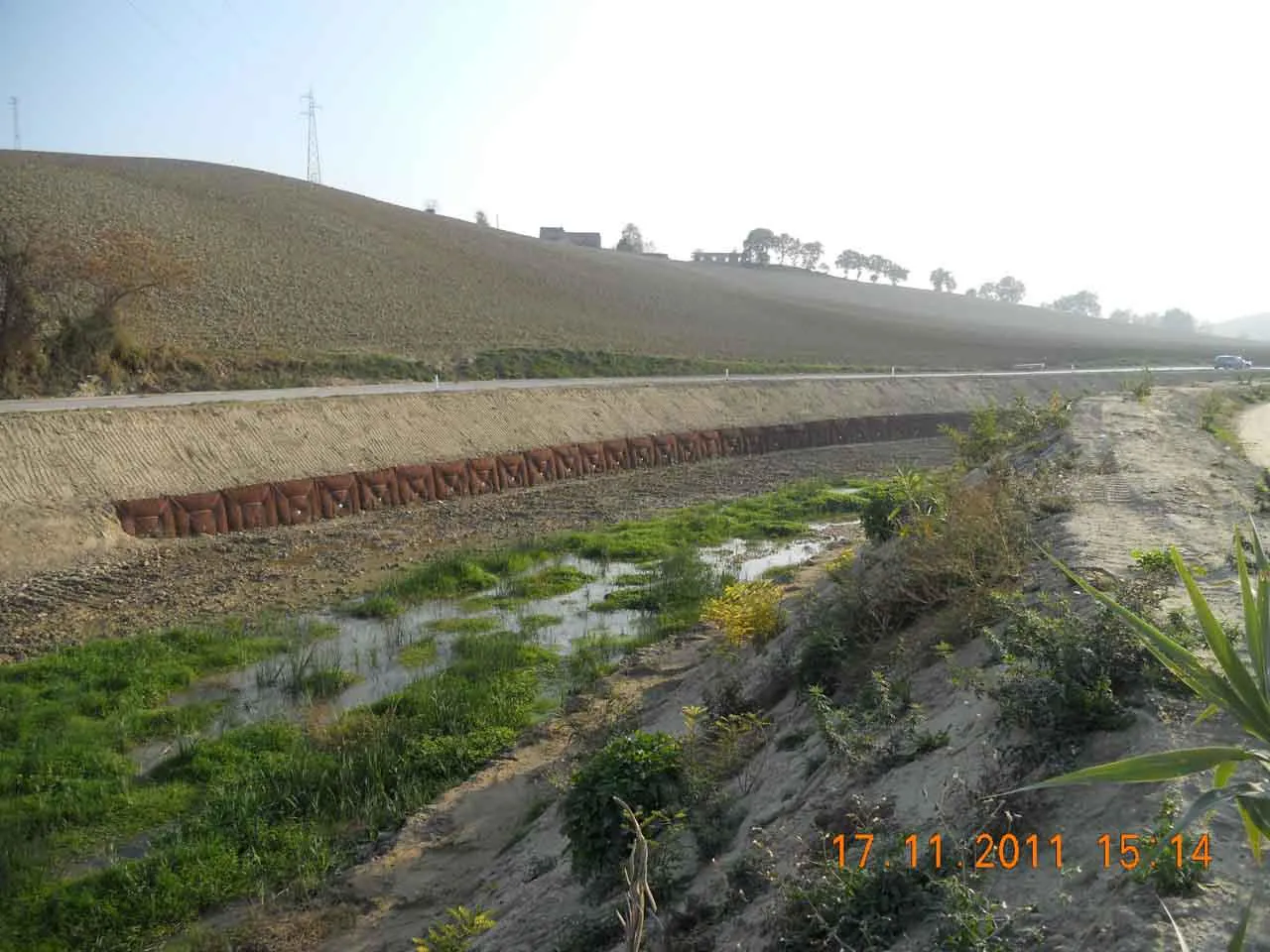

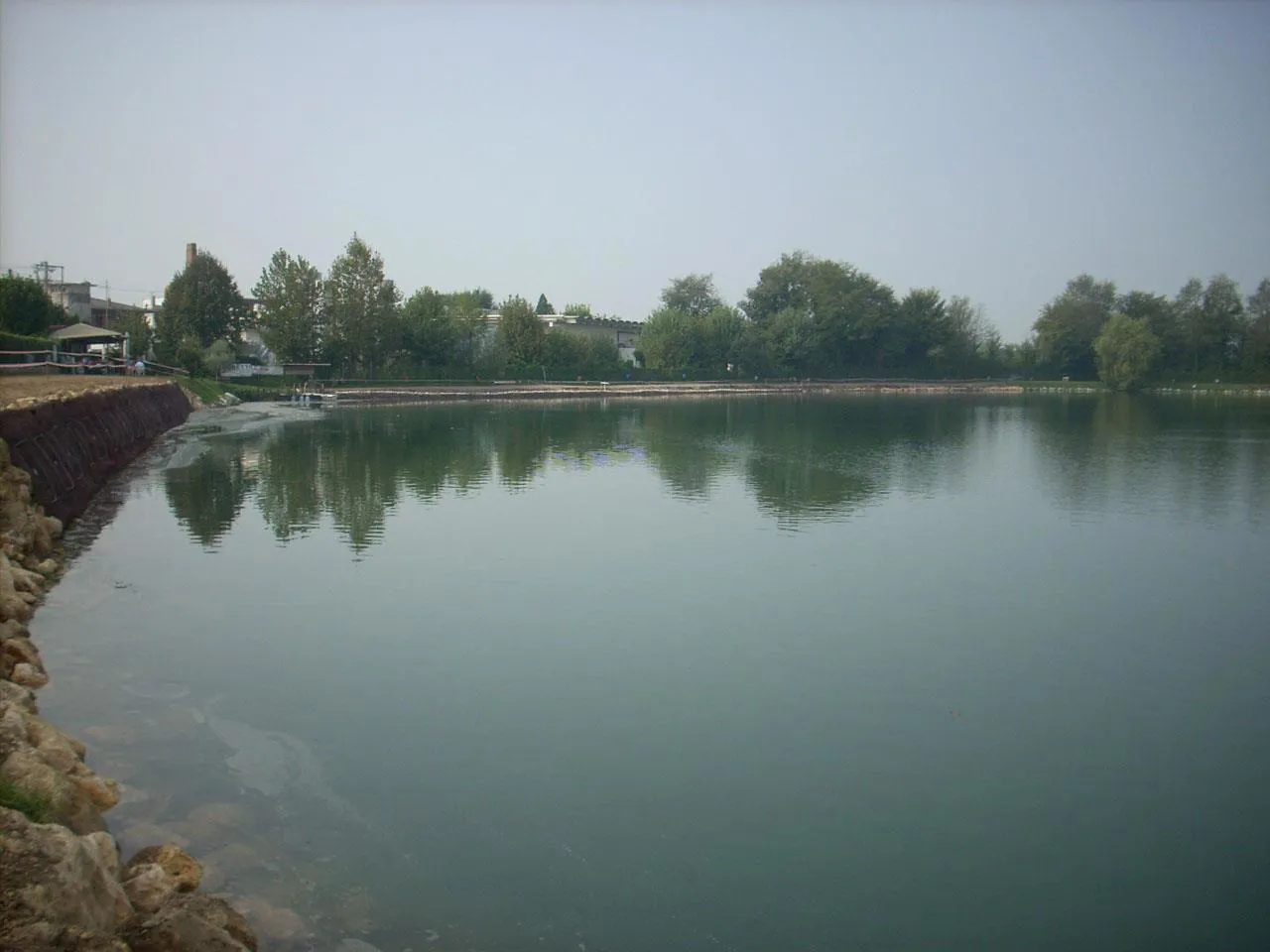

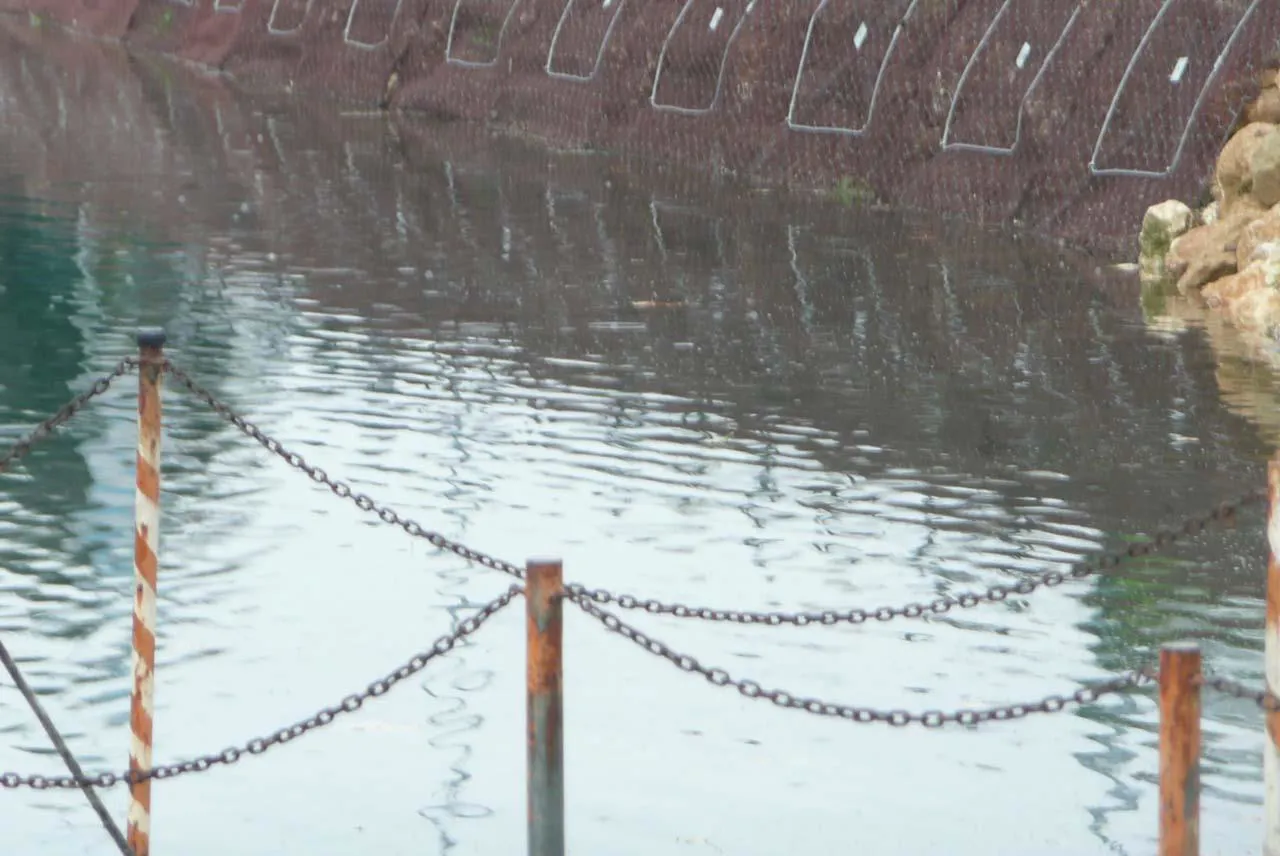

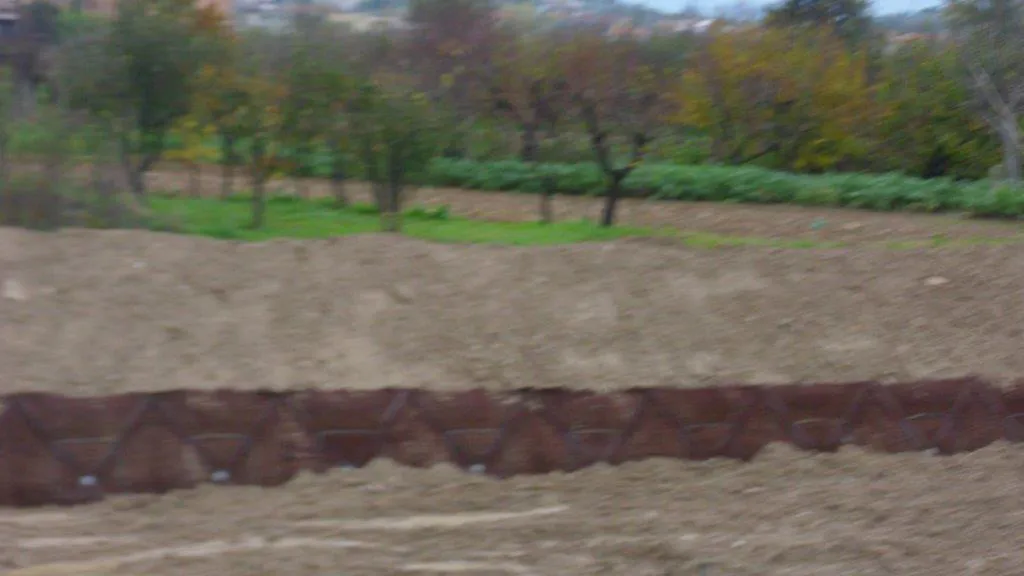

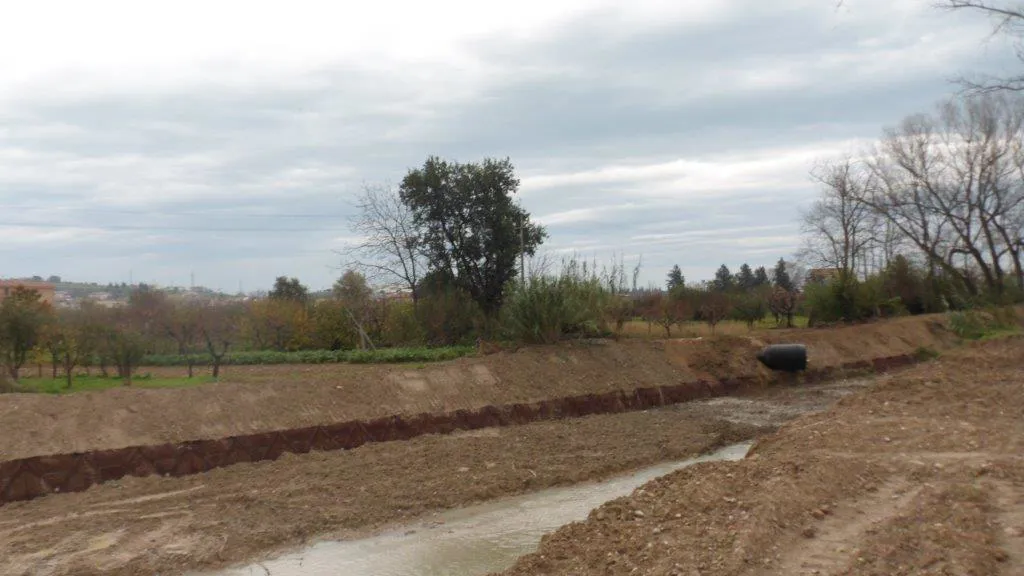

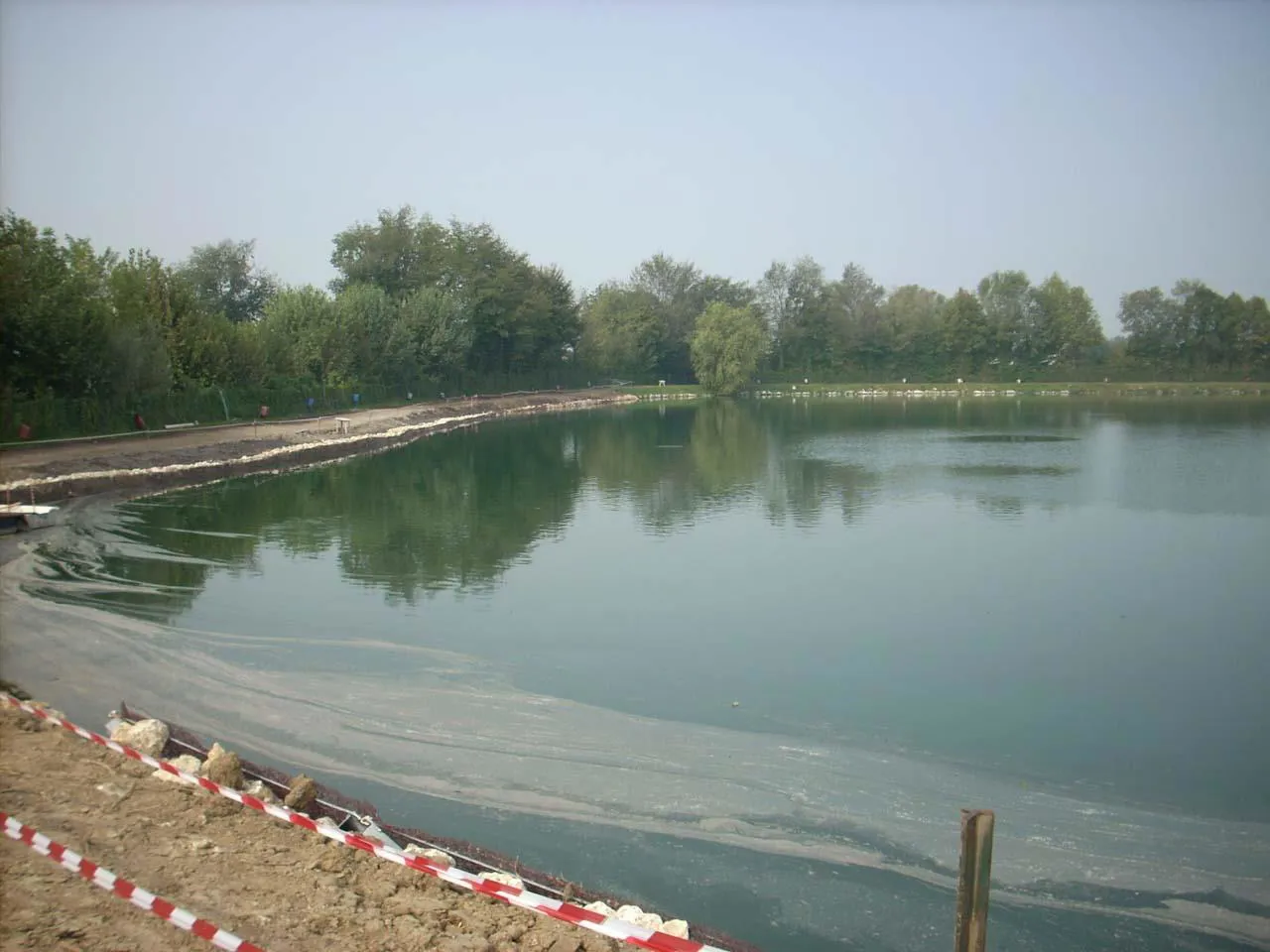

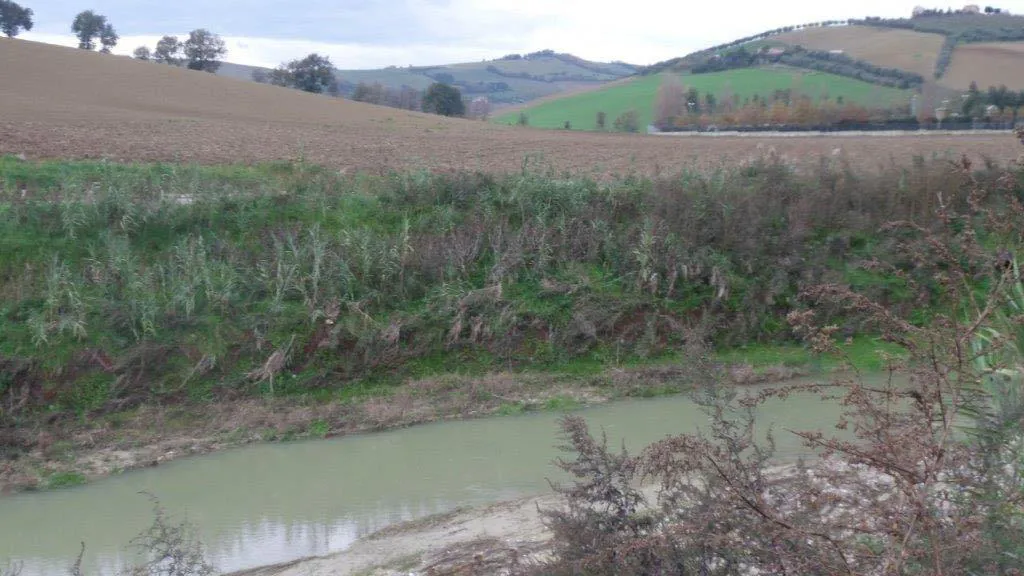

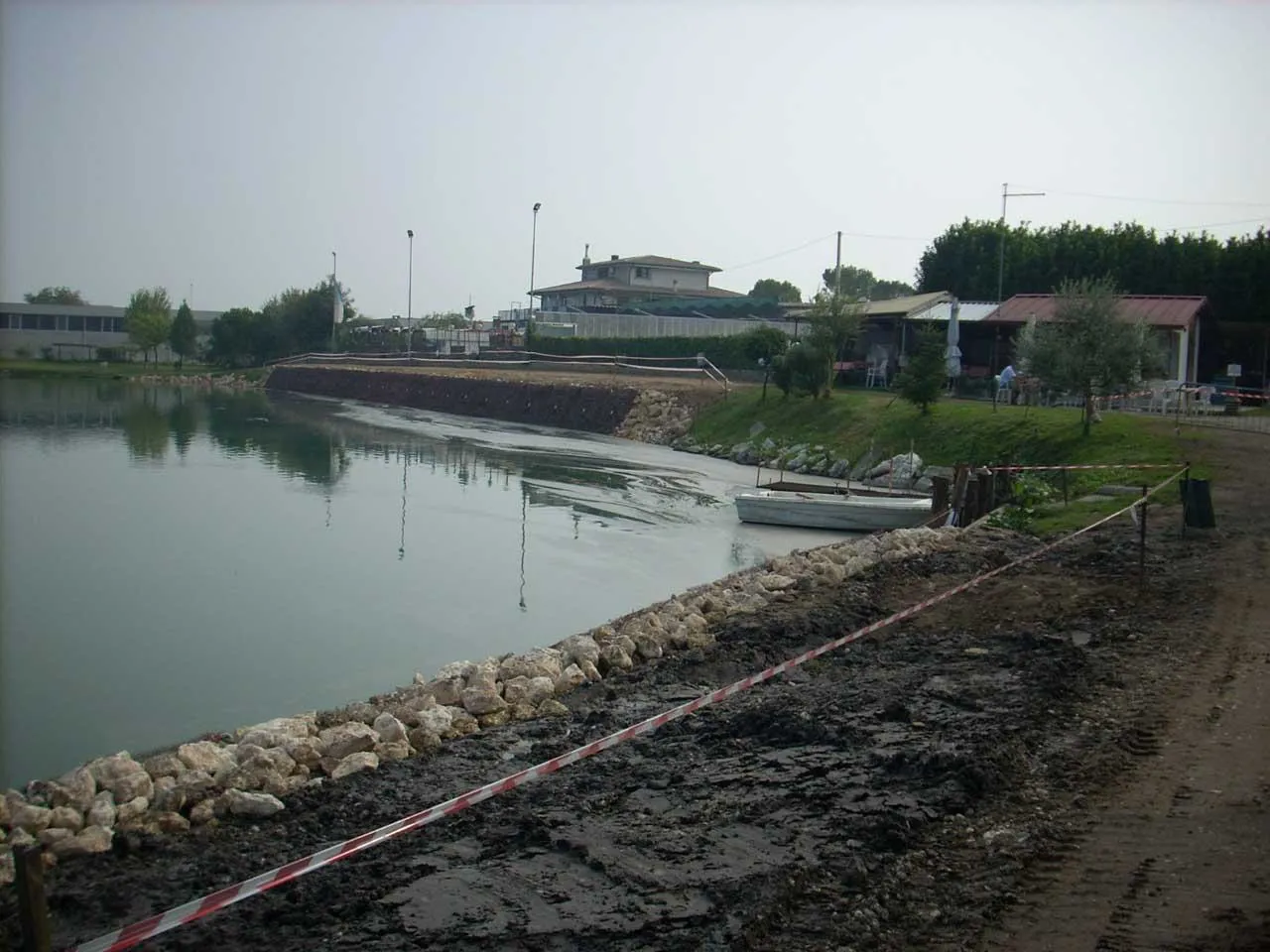

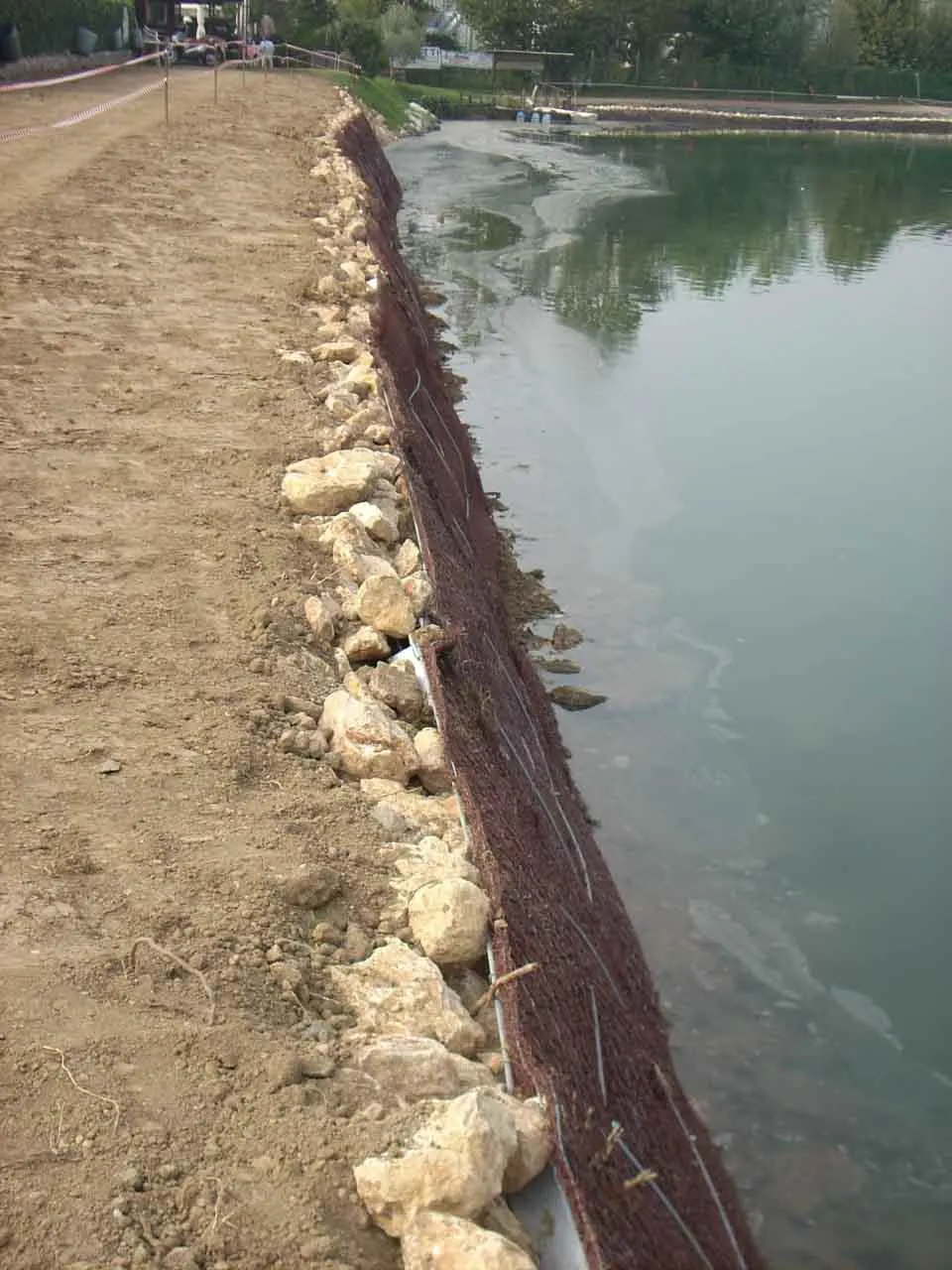

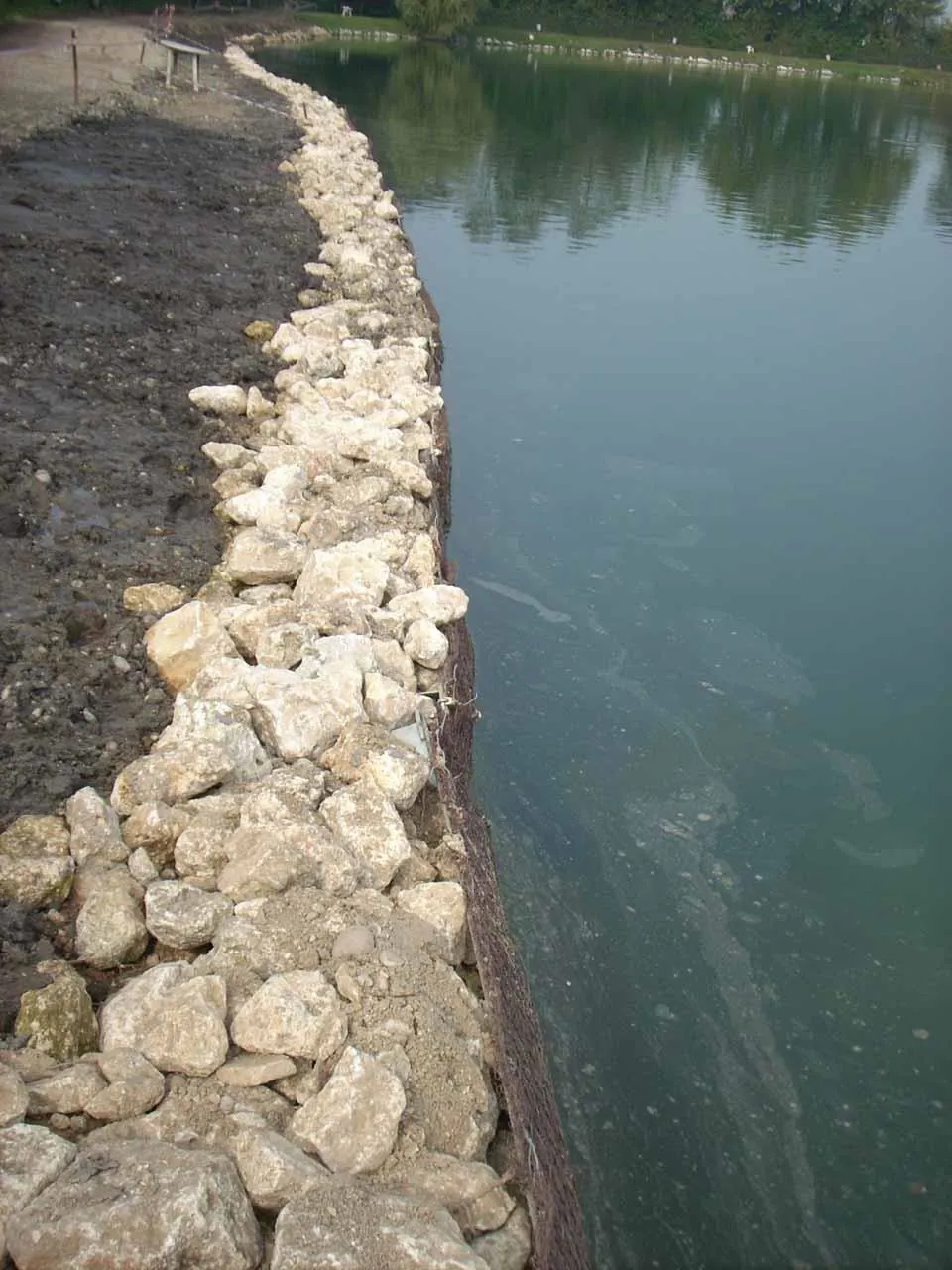

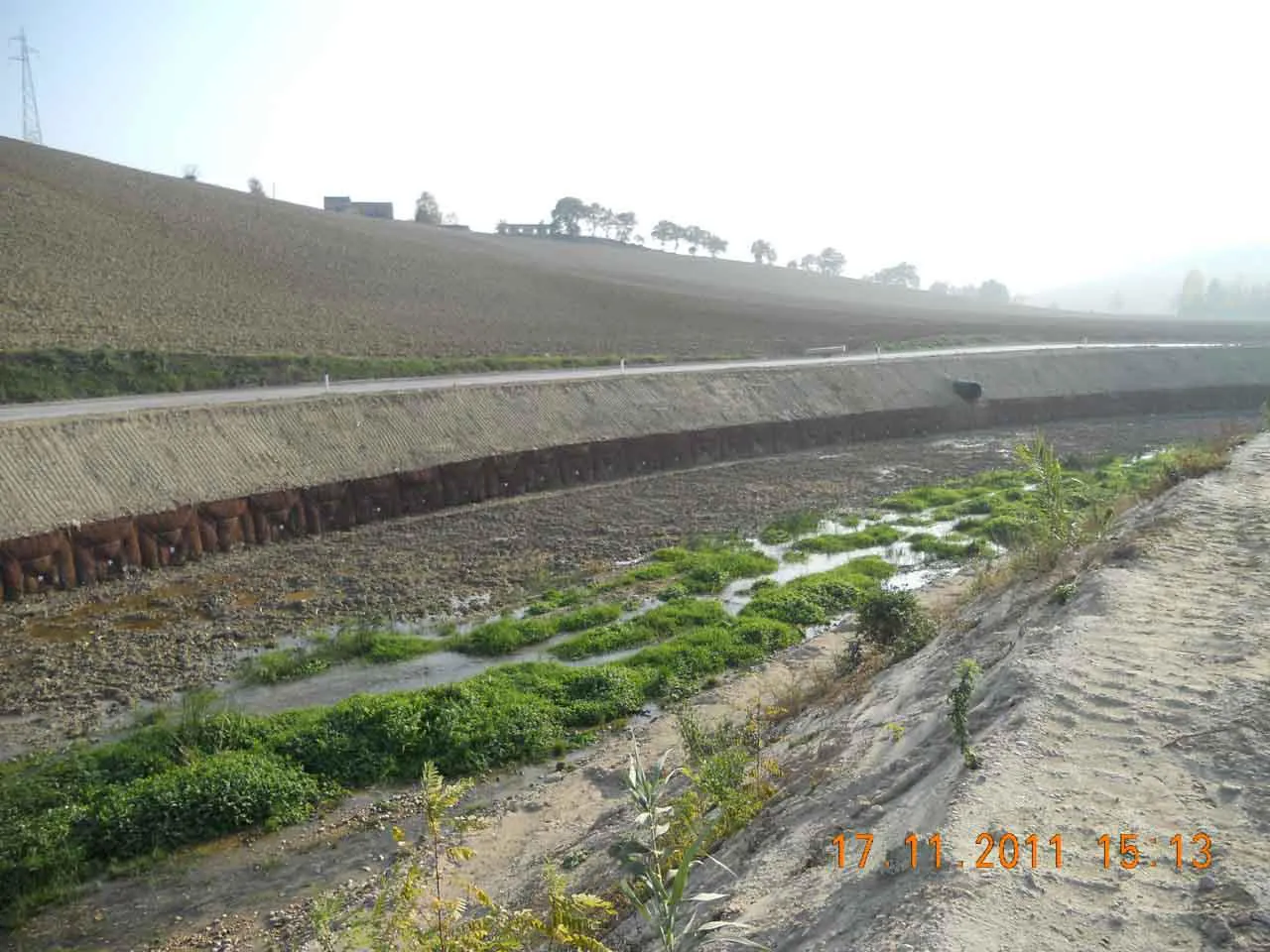

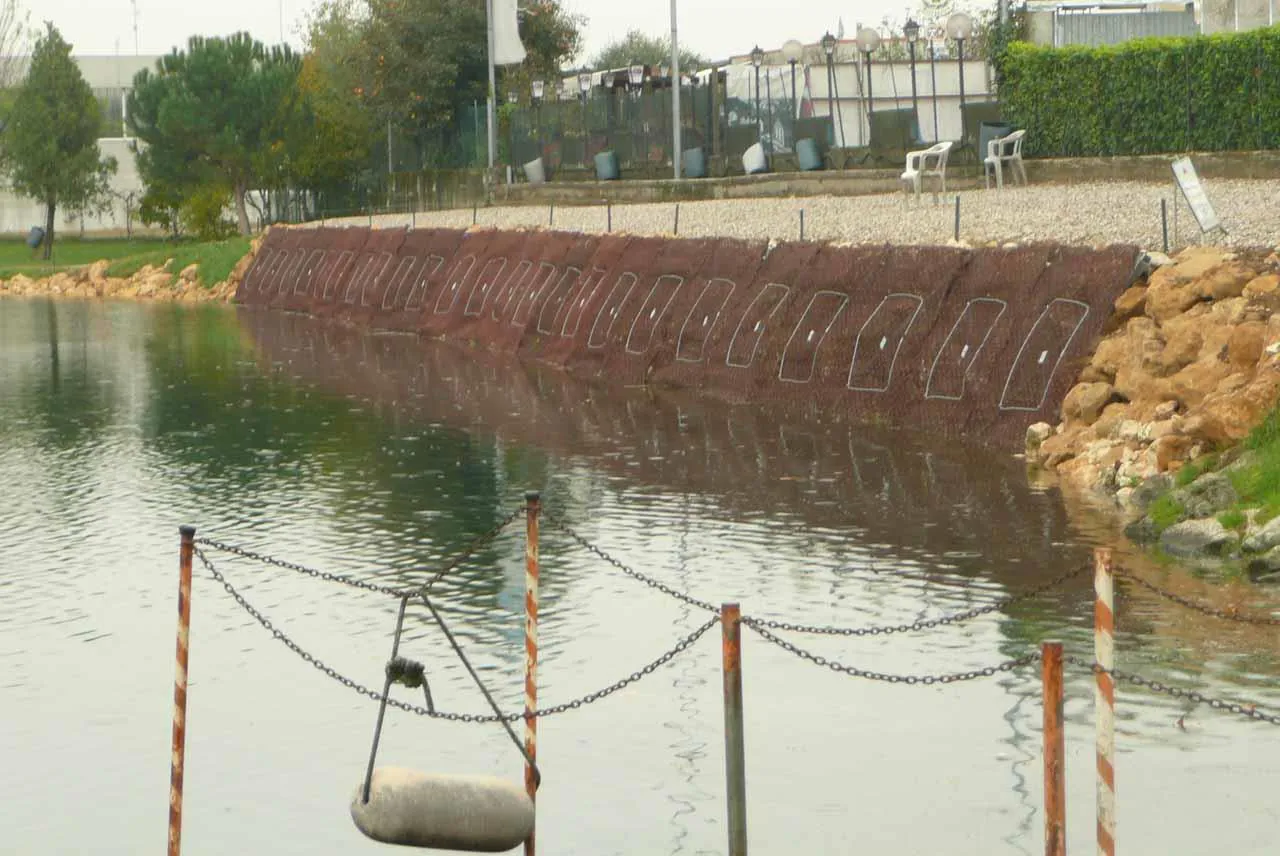

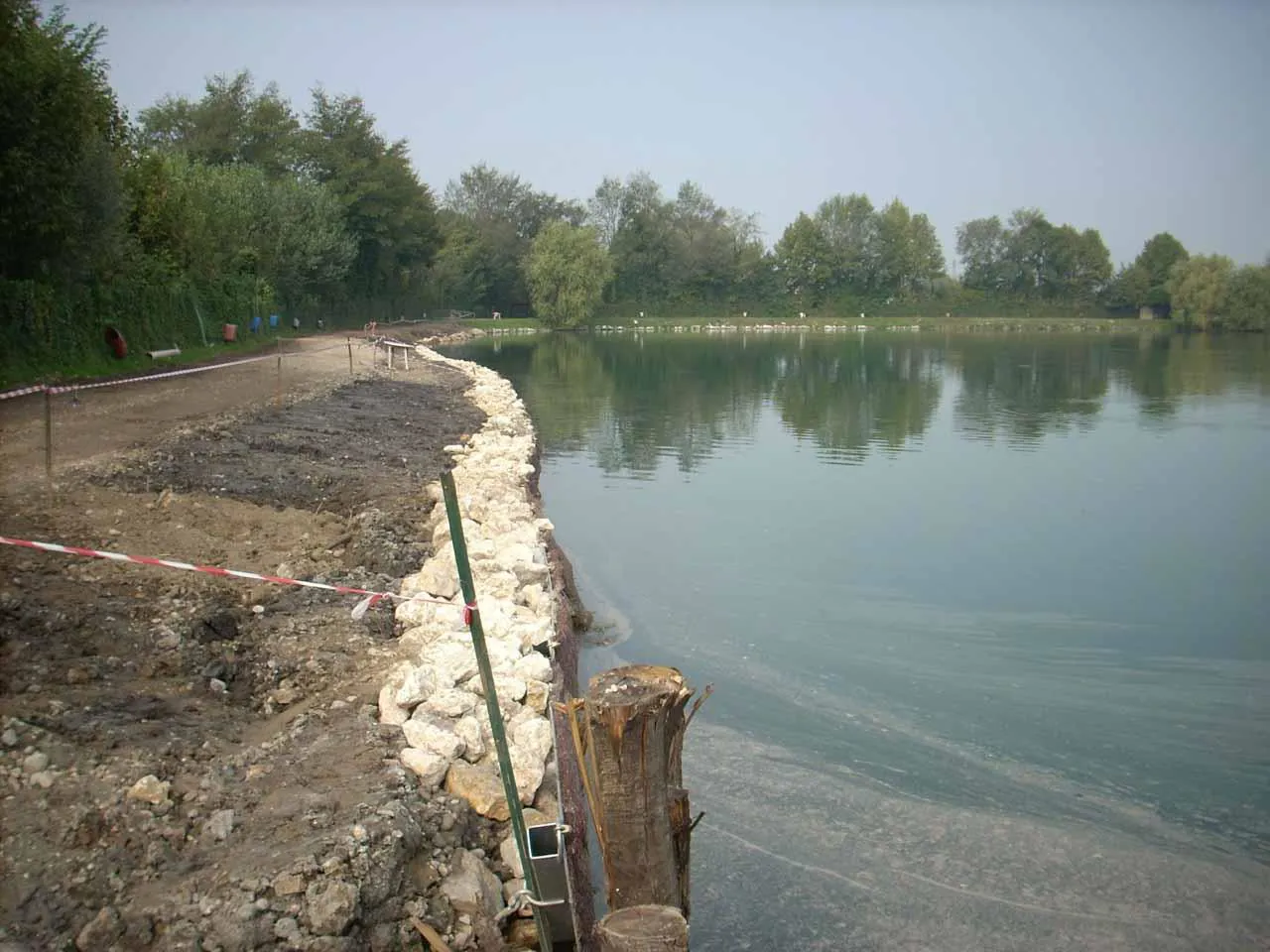

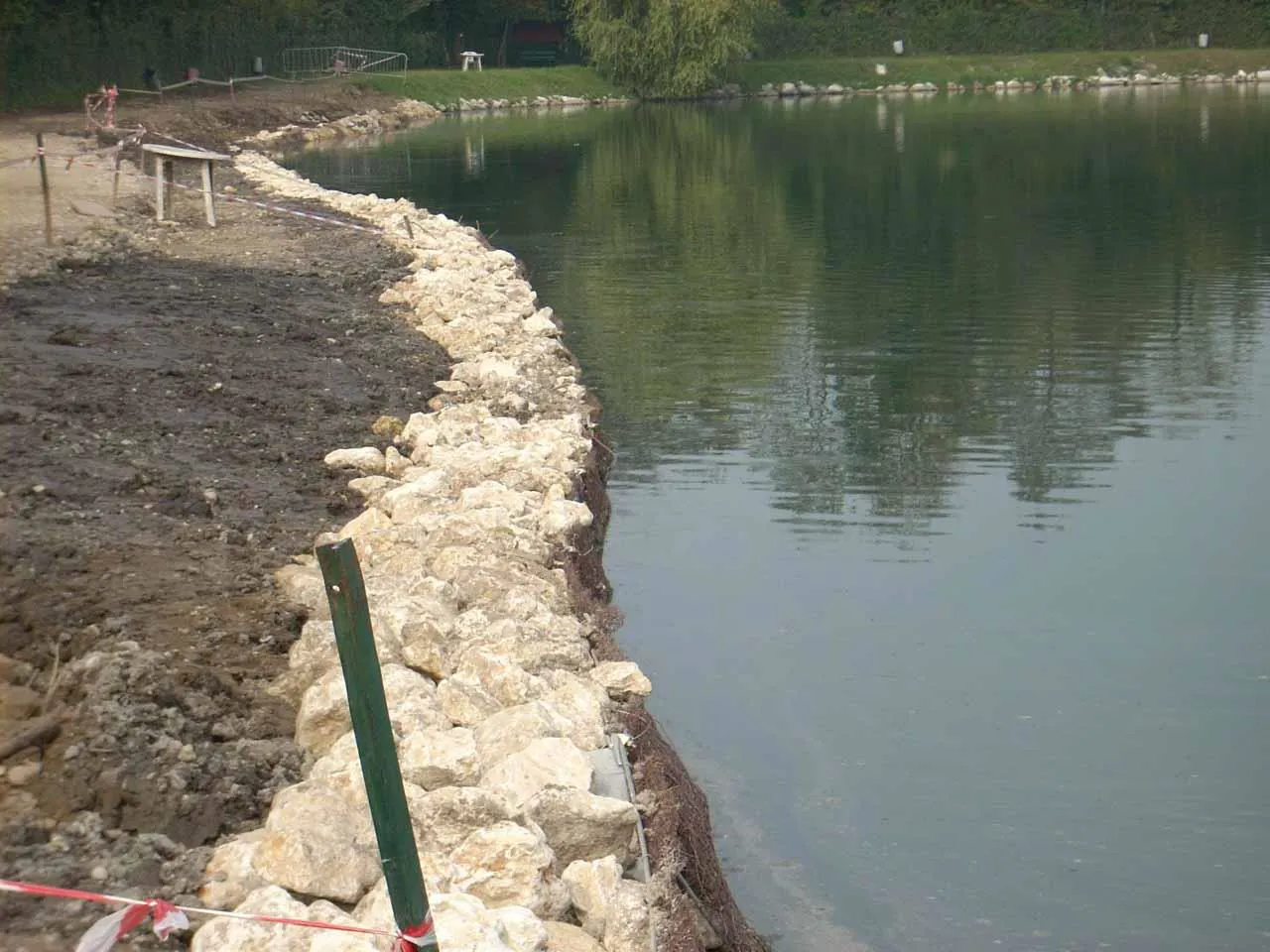

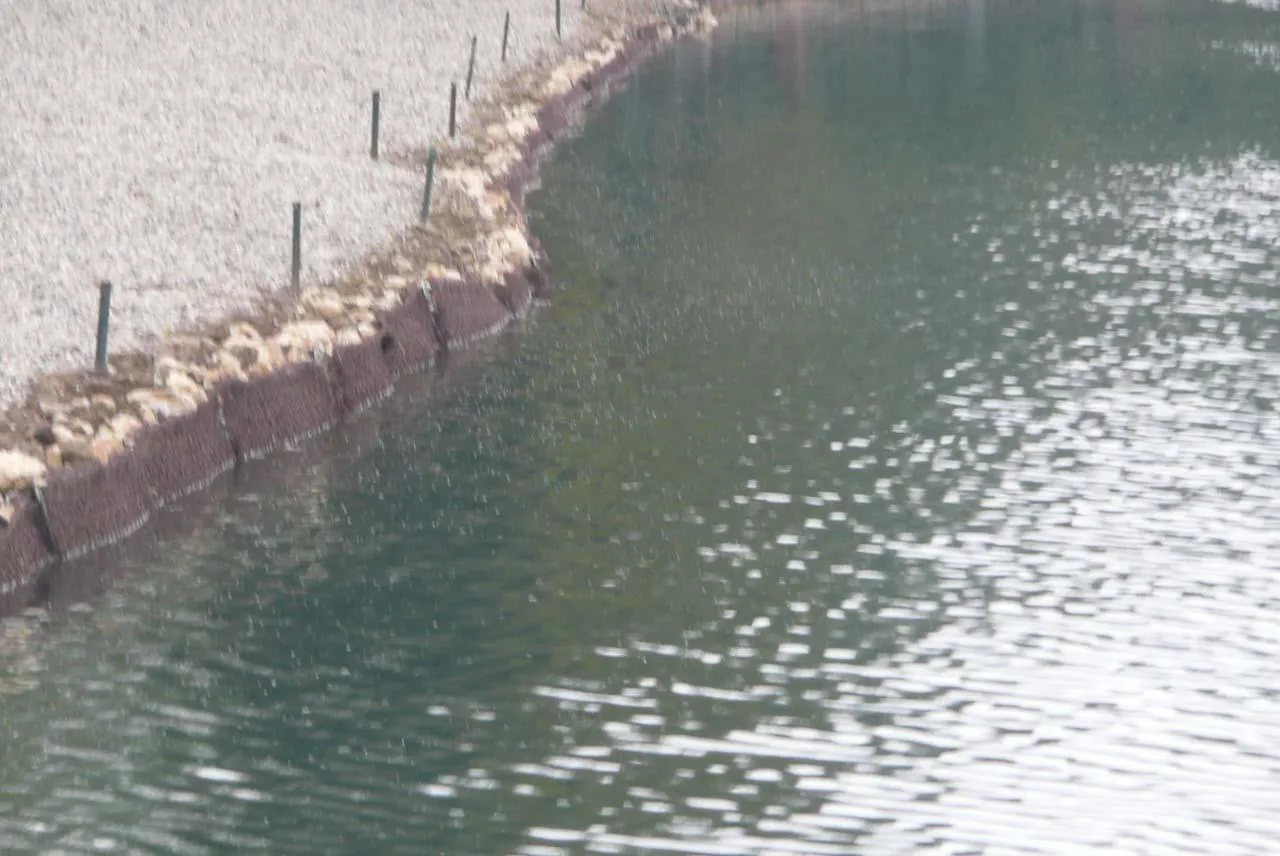

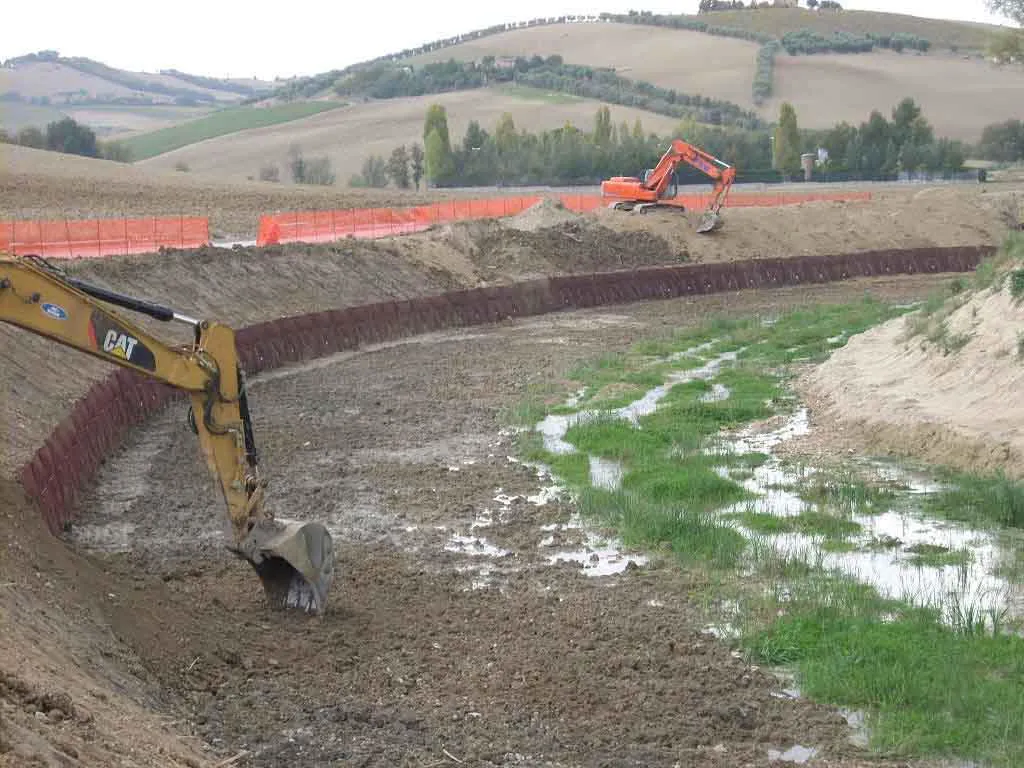

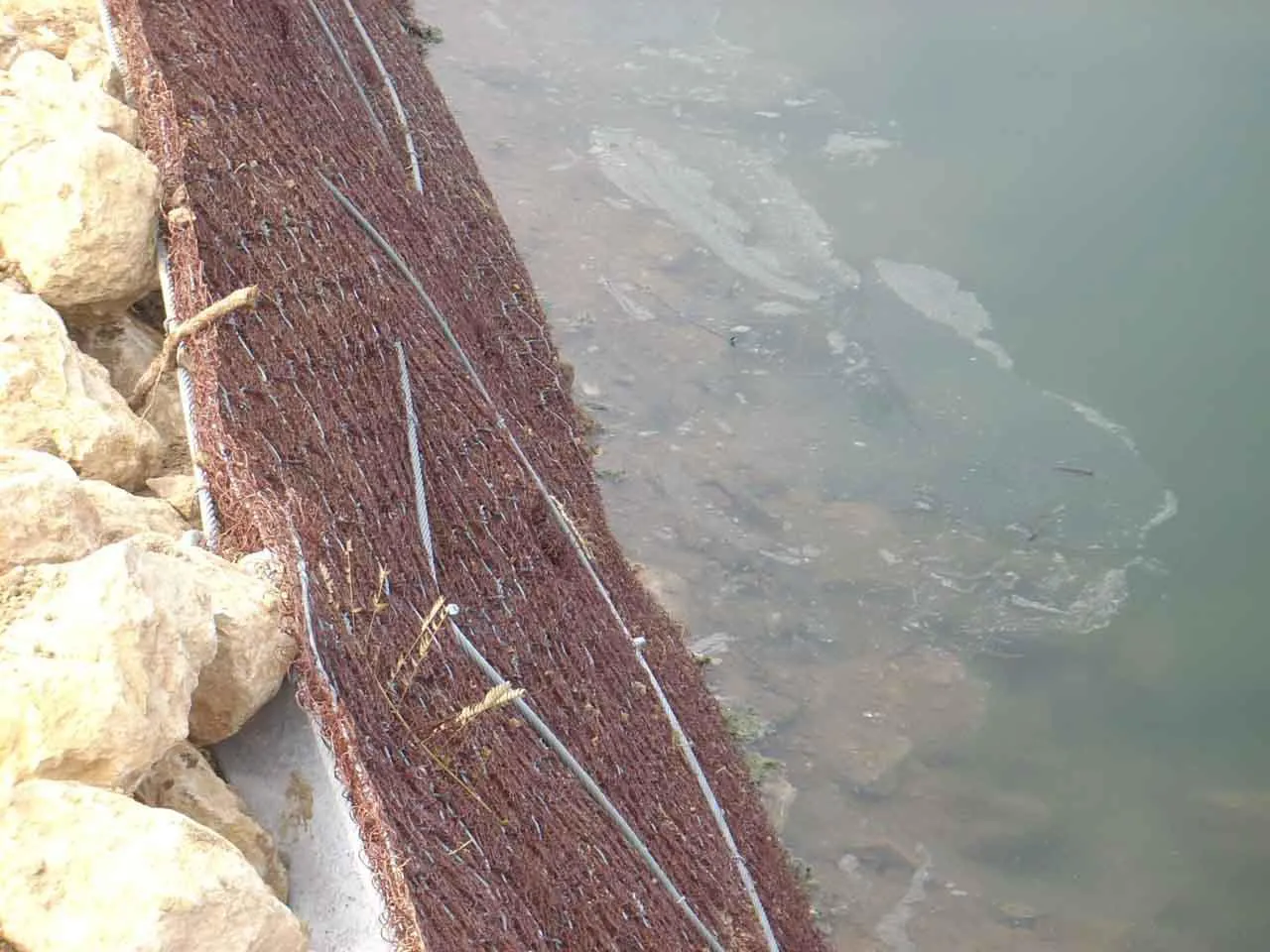

La struttura ErdoX (dim. H200x250 cm ca. o H250x200 cm ca.) risulta essere particolarmente indicata per il consolidamento di sponde di argini e canali. In questa tipologia di applicazioni l’elasticità del sistema che permette elevata capacità di adattamento a possibili cedimenti differenziali del piano di posa amplificano i vantaggi della soluzione.

Fondamentale appare l’applicazione di una rete di rinfittimento a doppia torsione che risvoltata al piede, verso monte, per circa 100 cm; tale accorgimento, oltre ad aumentare il coefficiente di attrito allo scorrimento, ha la principale funzione di garantire le barriere da possibili fenomeni di svuotamento, conseguenti all’insorgere di pericolosi fenomeni di rigurgito al piede. Le applicazioni in ambito idraulico necessitano di attente analisi e progettazione direzionate a contenere il flusso di acqua e detriti considerando le massime portate di deflusso e le sezioni idrauliche del sito di intervento utili a definire la migliore soluzione progettuale.

Il nostro ufficio tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre  specifiche esigenze progettuali.

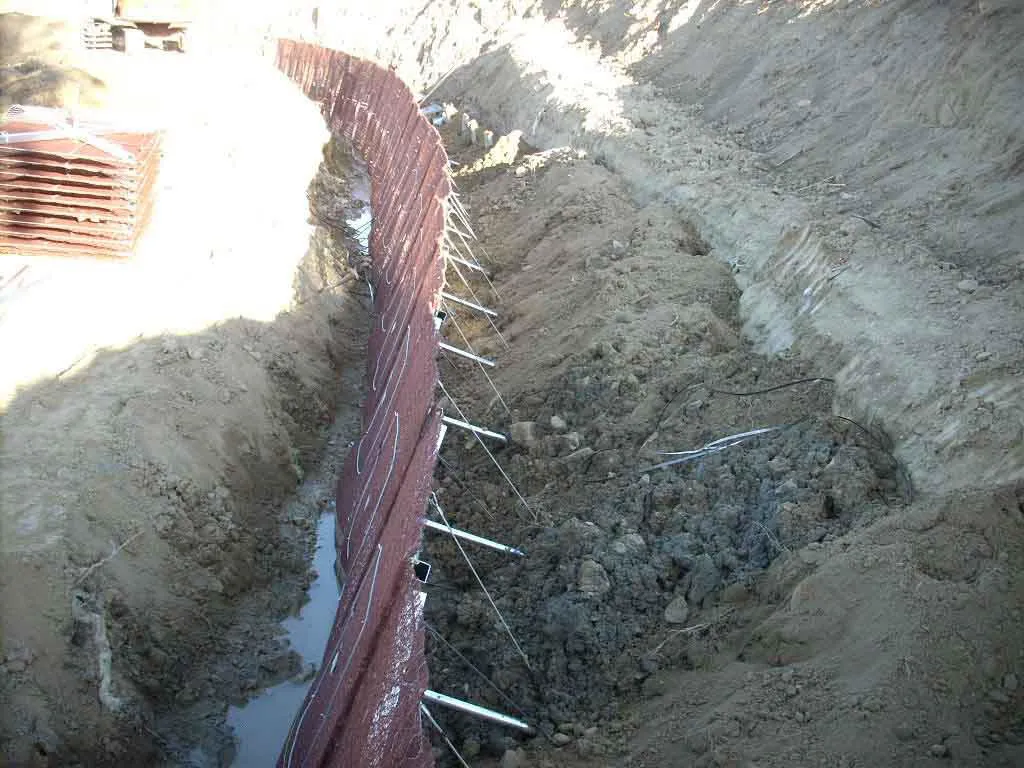

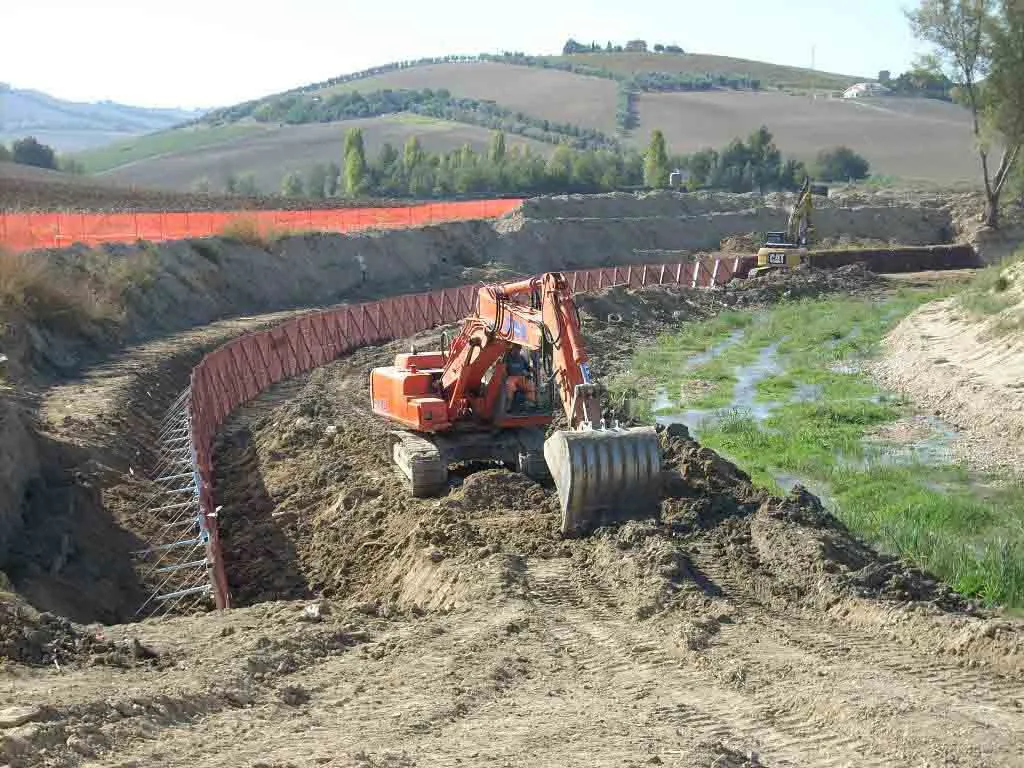

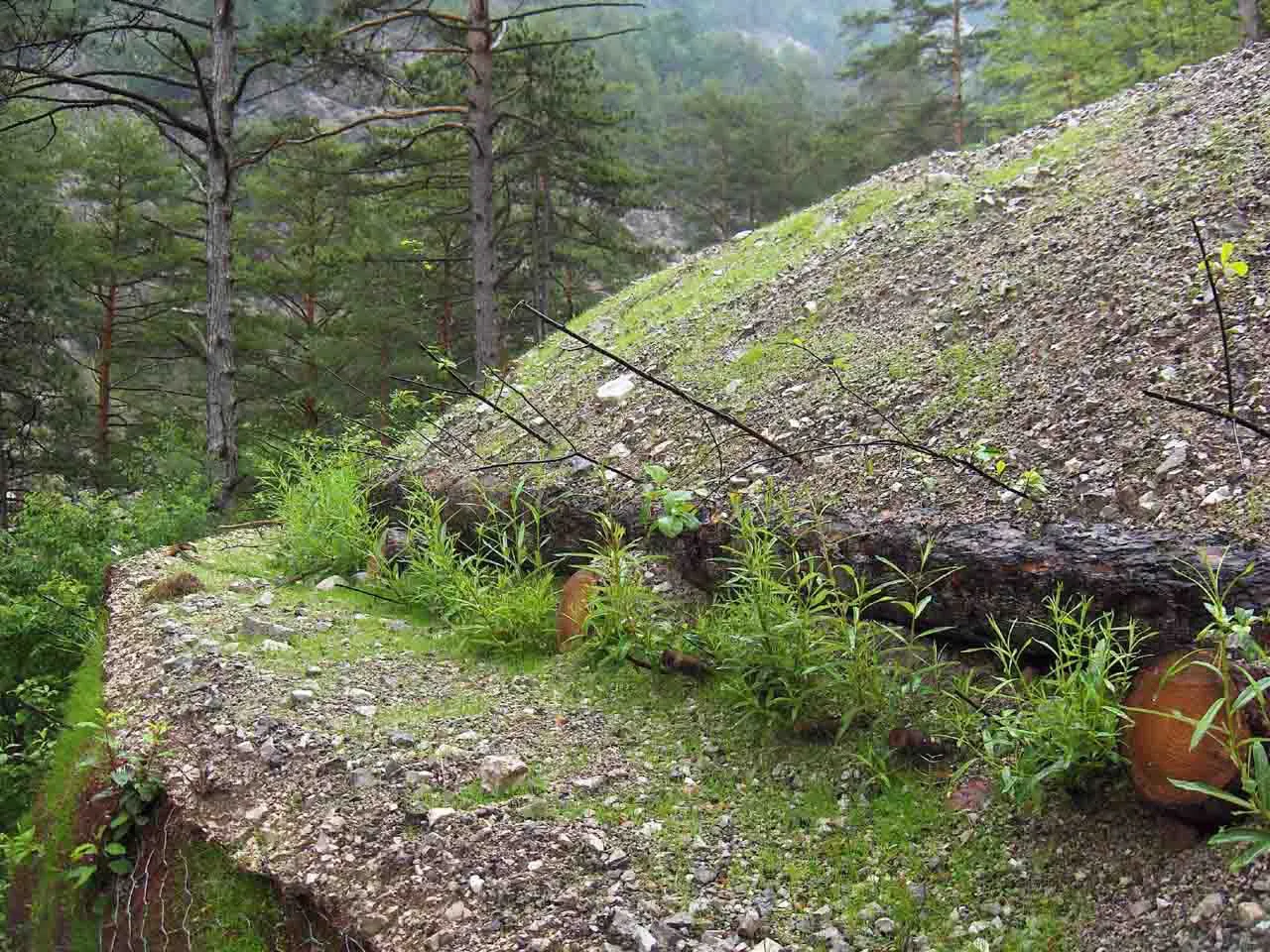

Rientrano nella categoria delle opere flessibili. Per garantire un ottimale comportamento di queste tipologie di opere è consigliabile dotare le stesse di berma al piede che permetta di preservare l'opera da eventuali fenomeni rigurgito al piede.

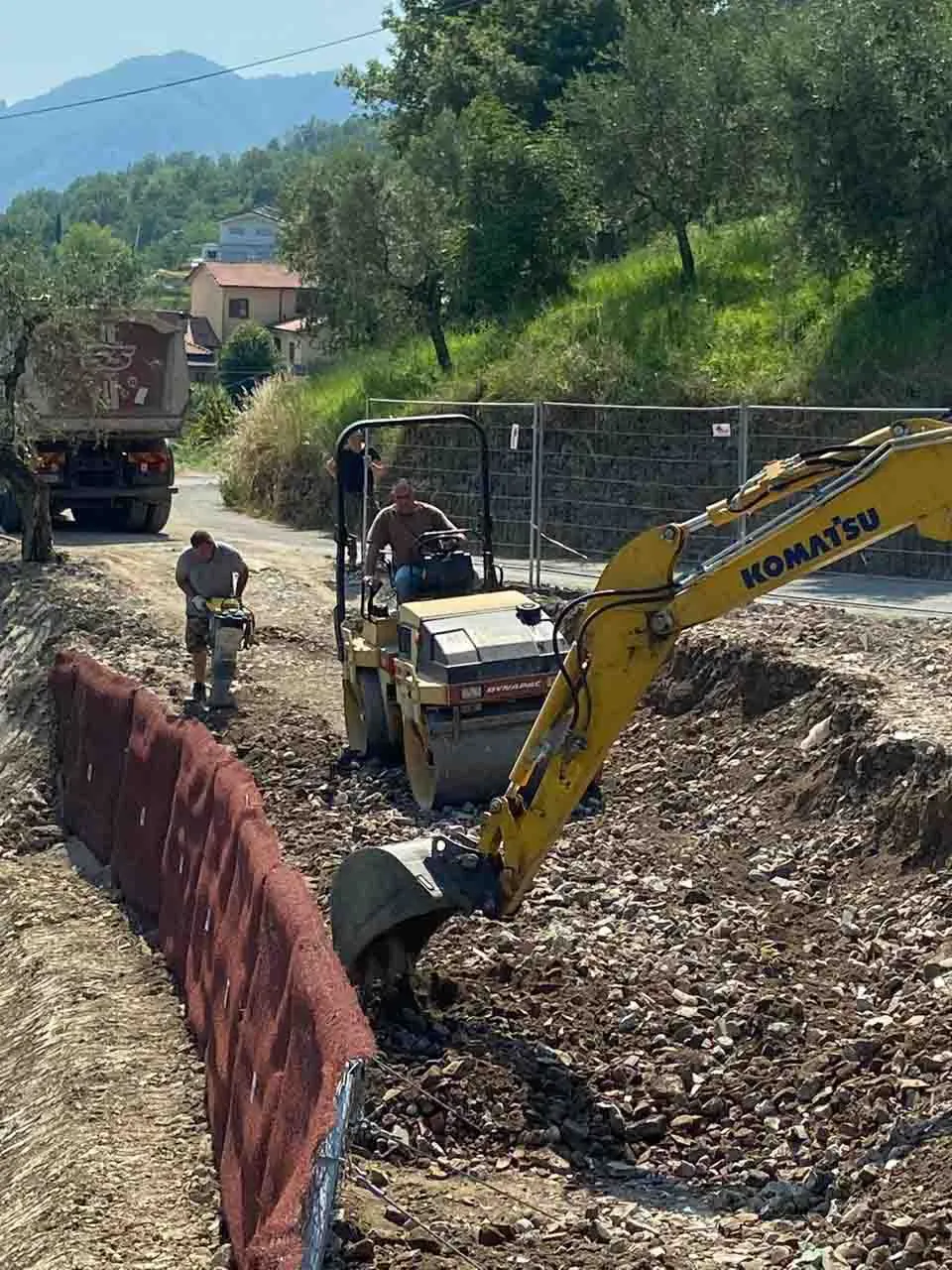

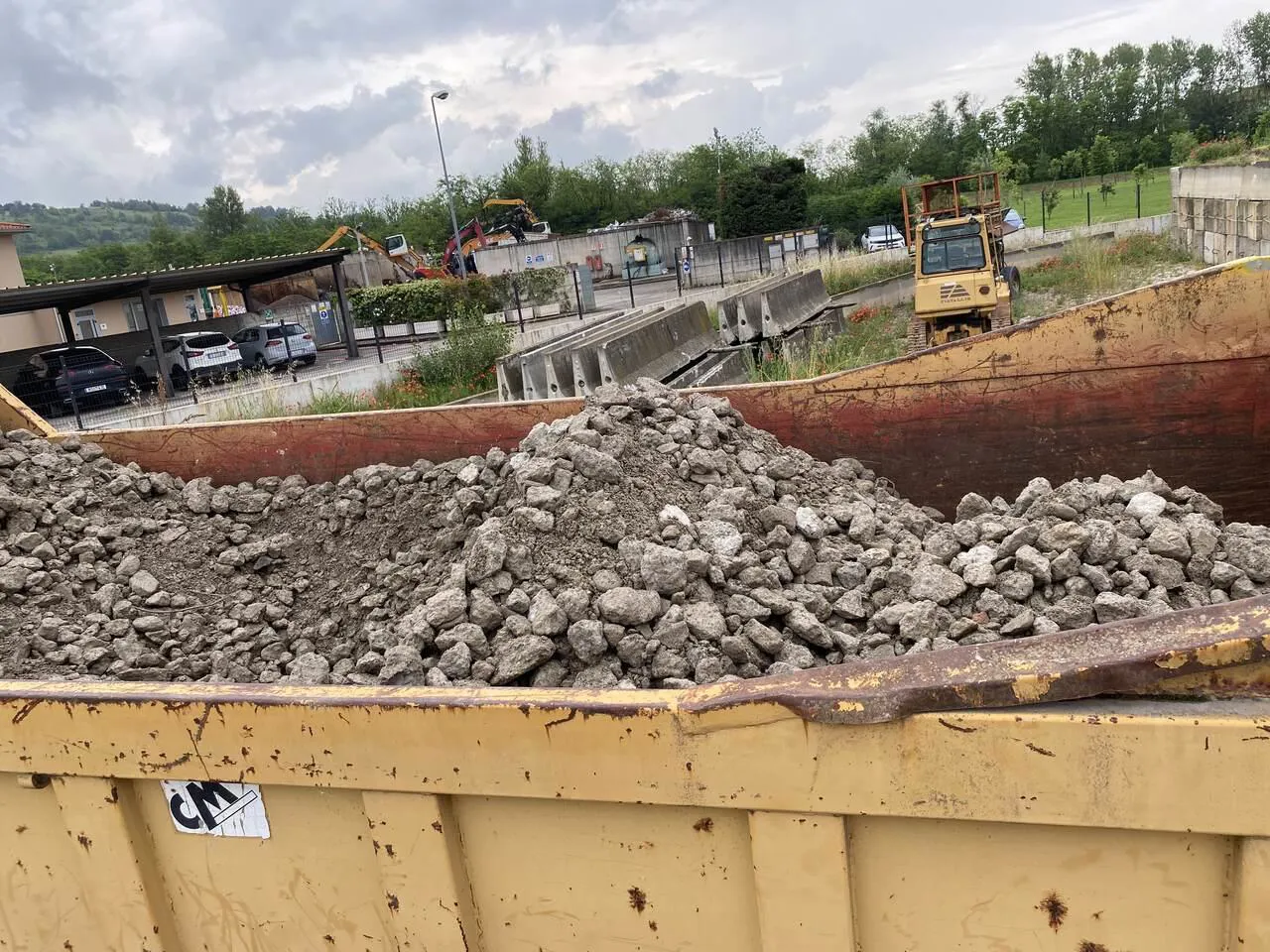

Altrettanto importante risulta essere il materiale di riempimento delle strutture che deve avere caratteristiche dimensionali utili ad impedire fenomeni di dilavemento dello stesso. Per questi motivi le applicazioni in ambito idraulico necessitano di attente analisi e progettazione direzionate a contenere il flusso di acqua e detriti considerando massime portate di deflusso e sezioni idrauliche del sito di intervento utili a definire la migliore soluzione progettuale.

Il nostro ufficio tecnico è disponibile per offrire supporto per la valutazione dell'applicazione del sistema alle vostre  specifiche esigenze progettuali

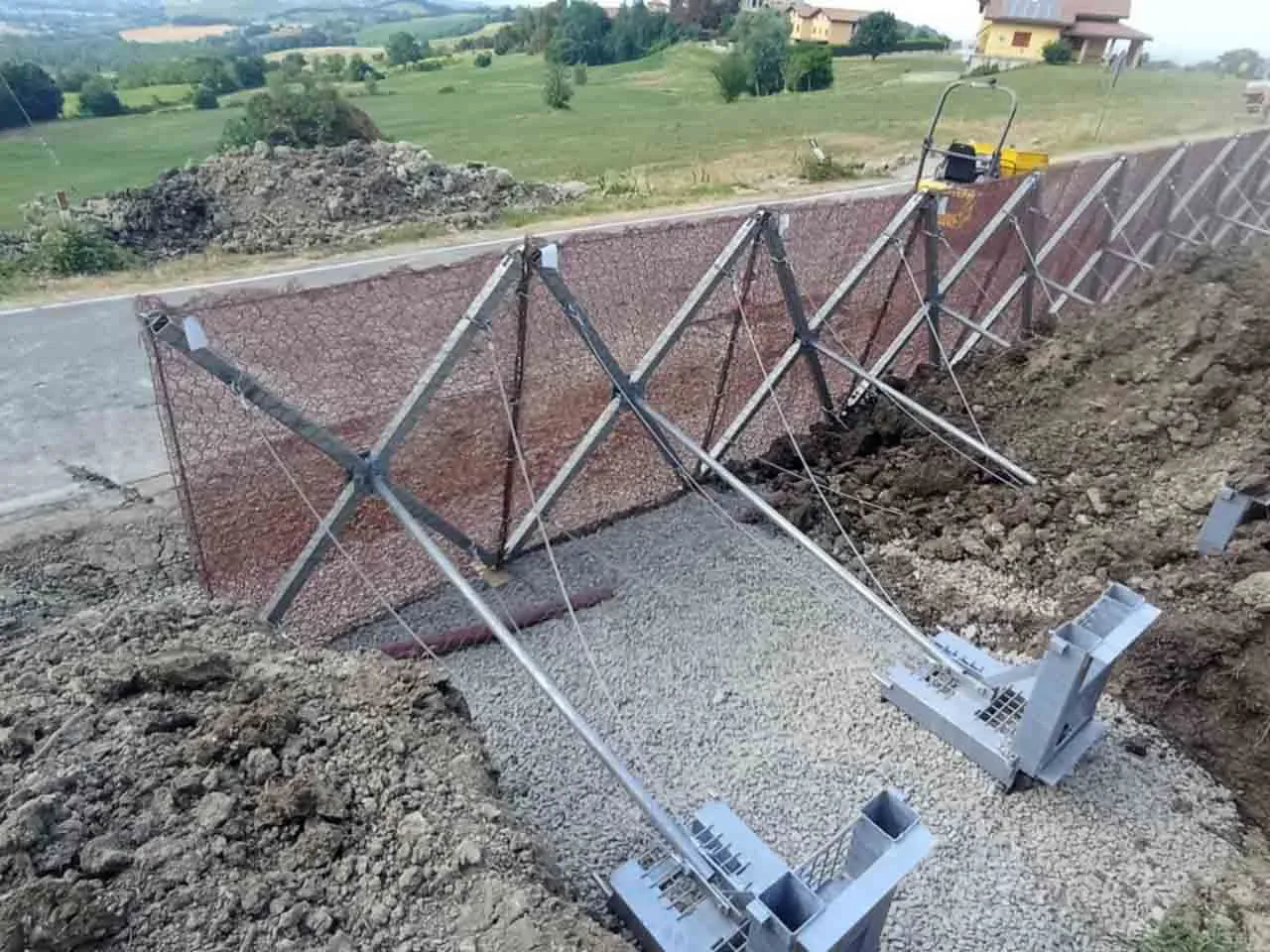

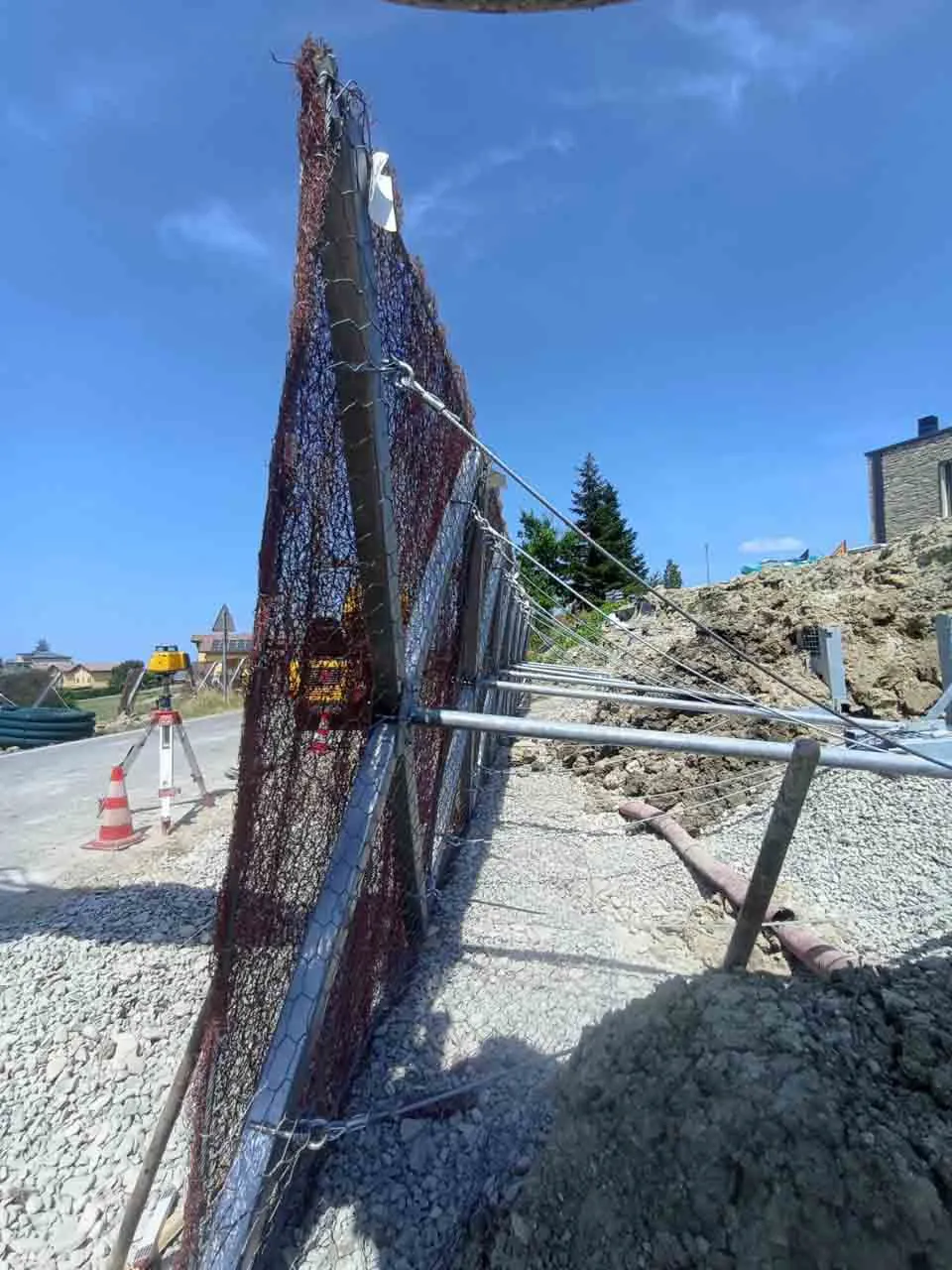

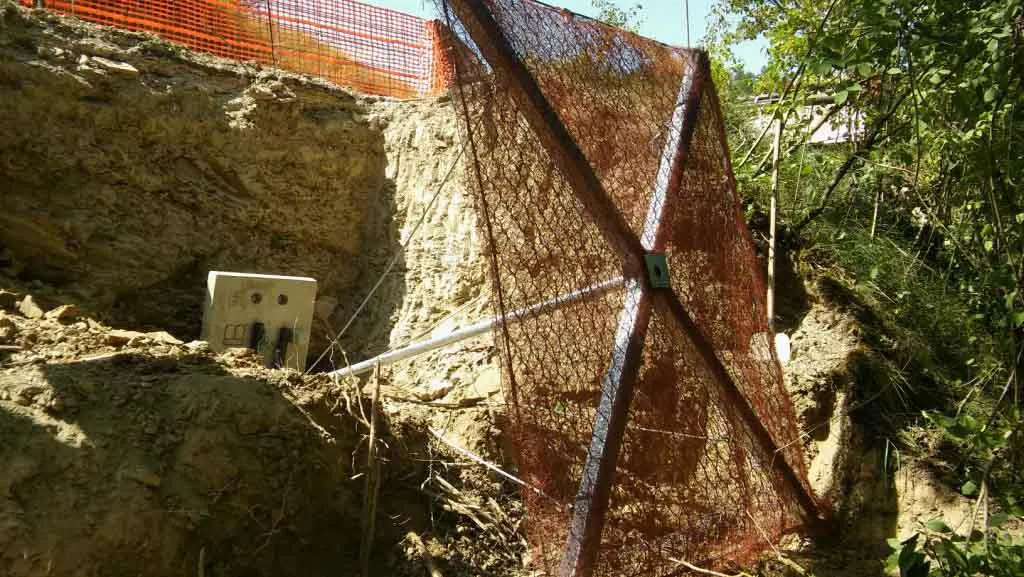

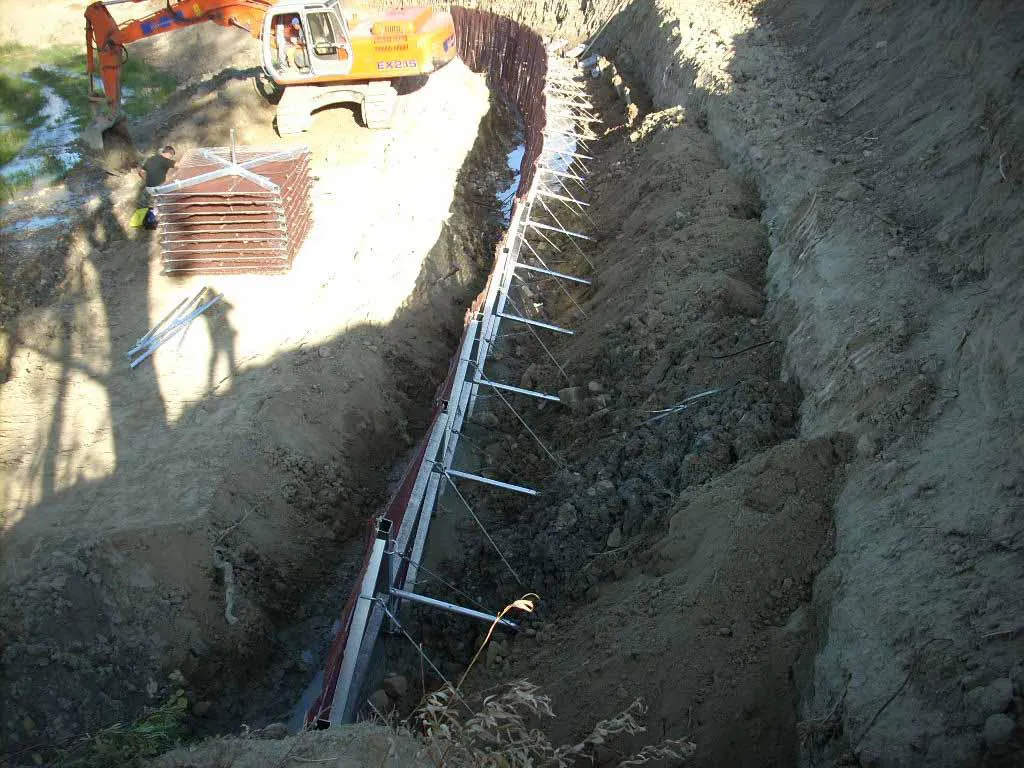

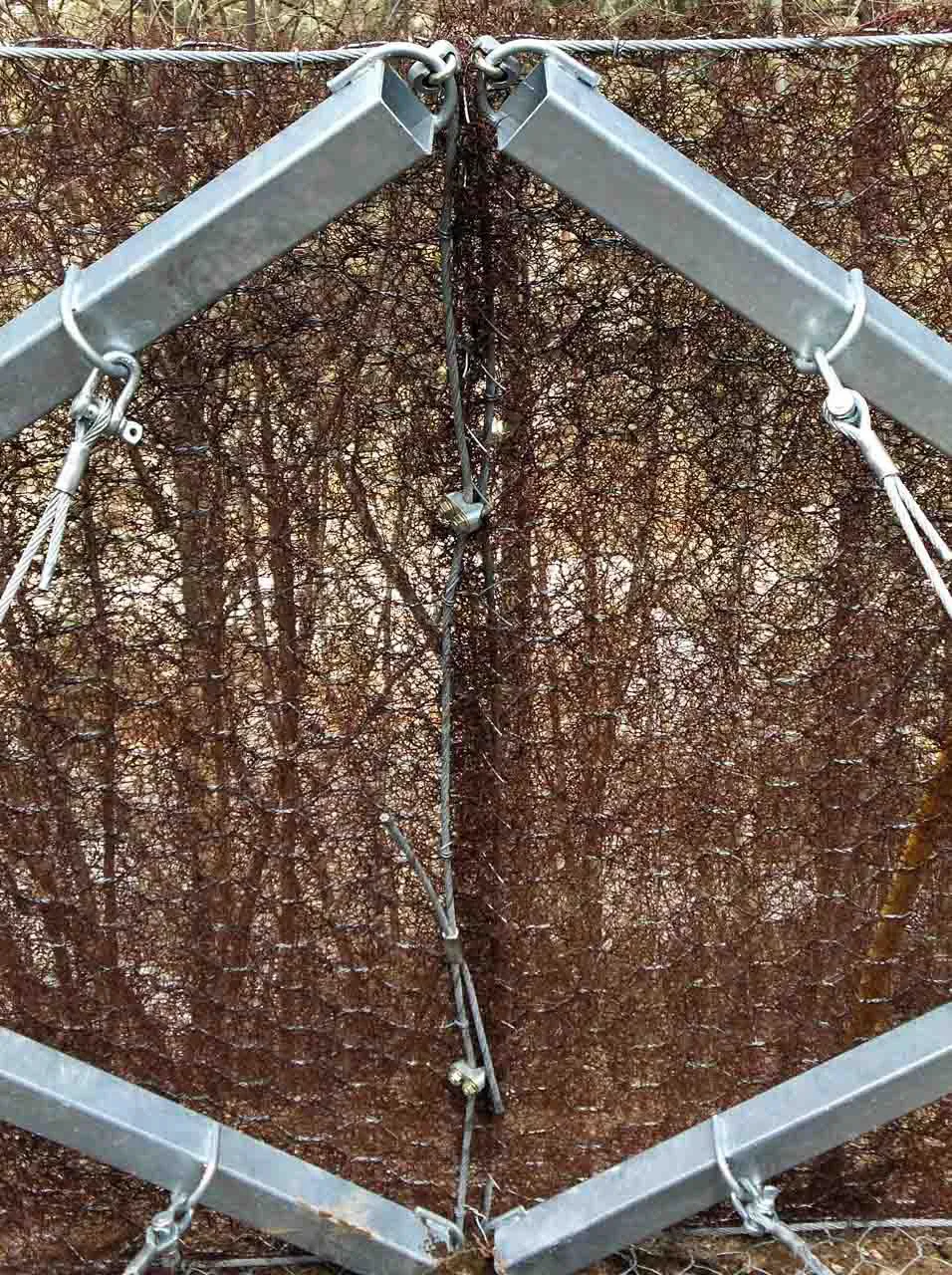

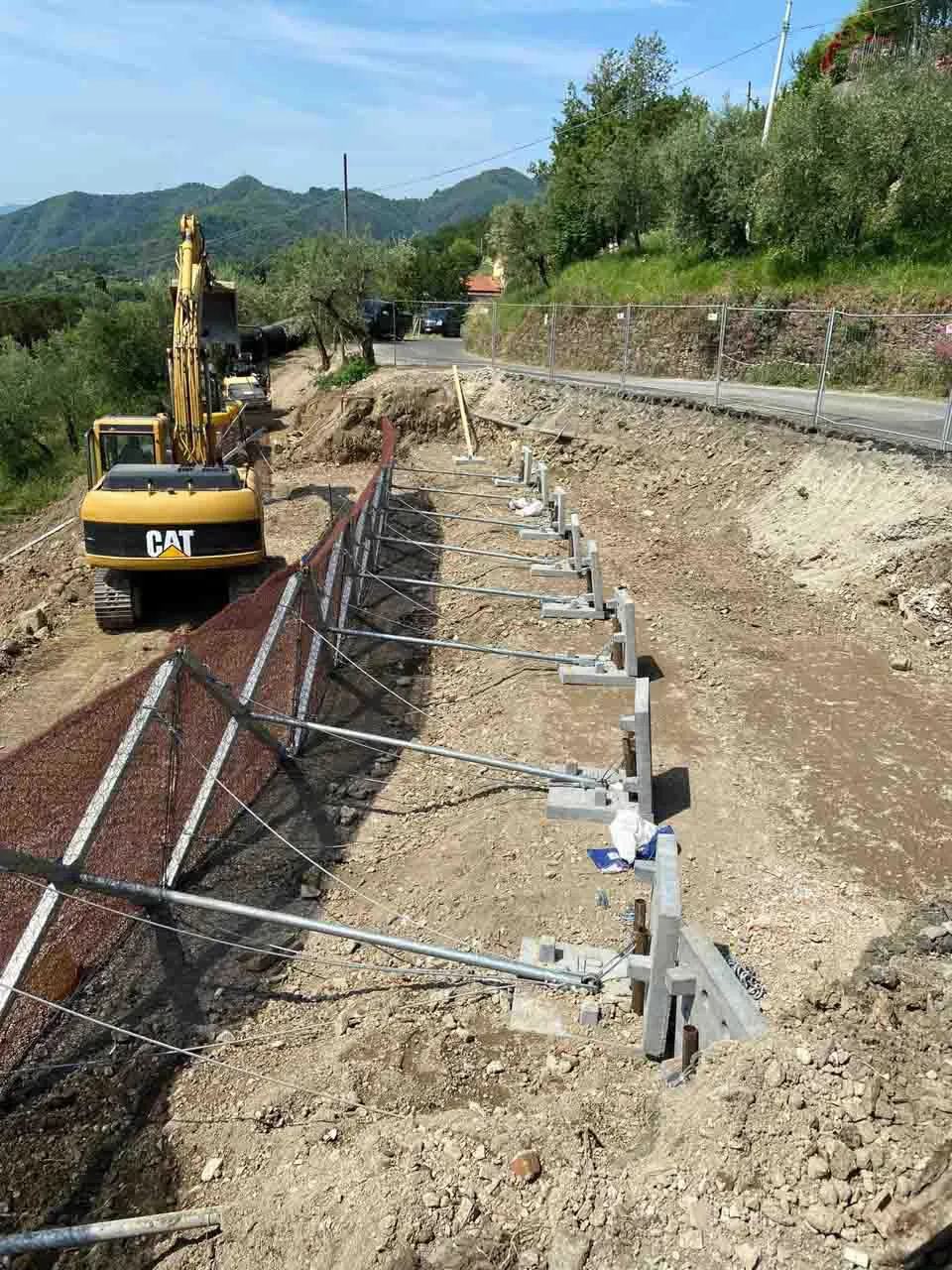

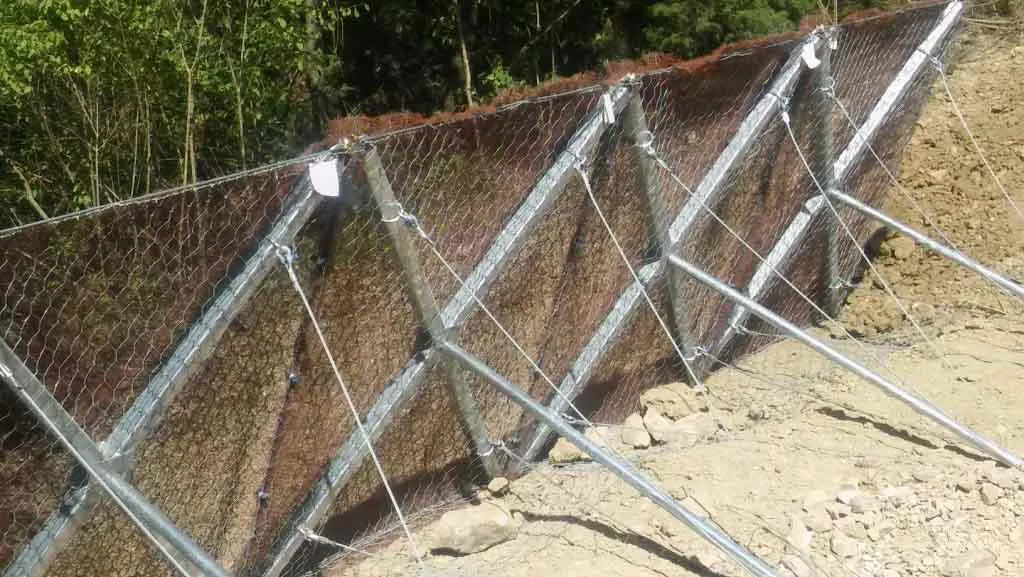

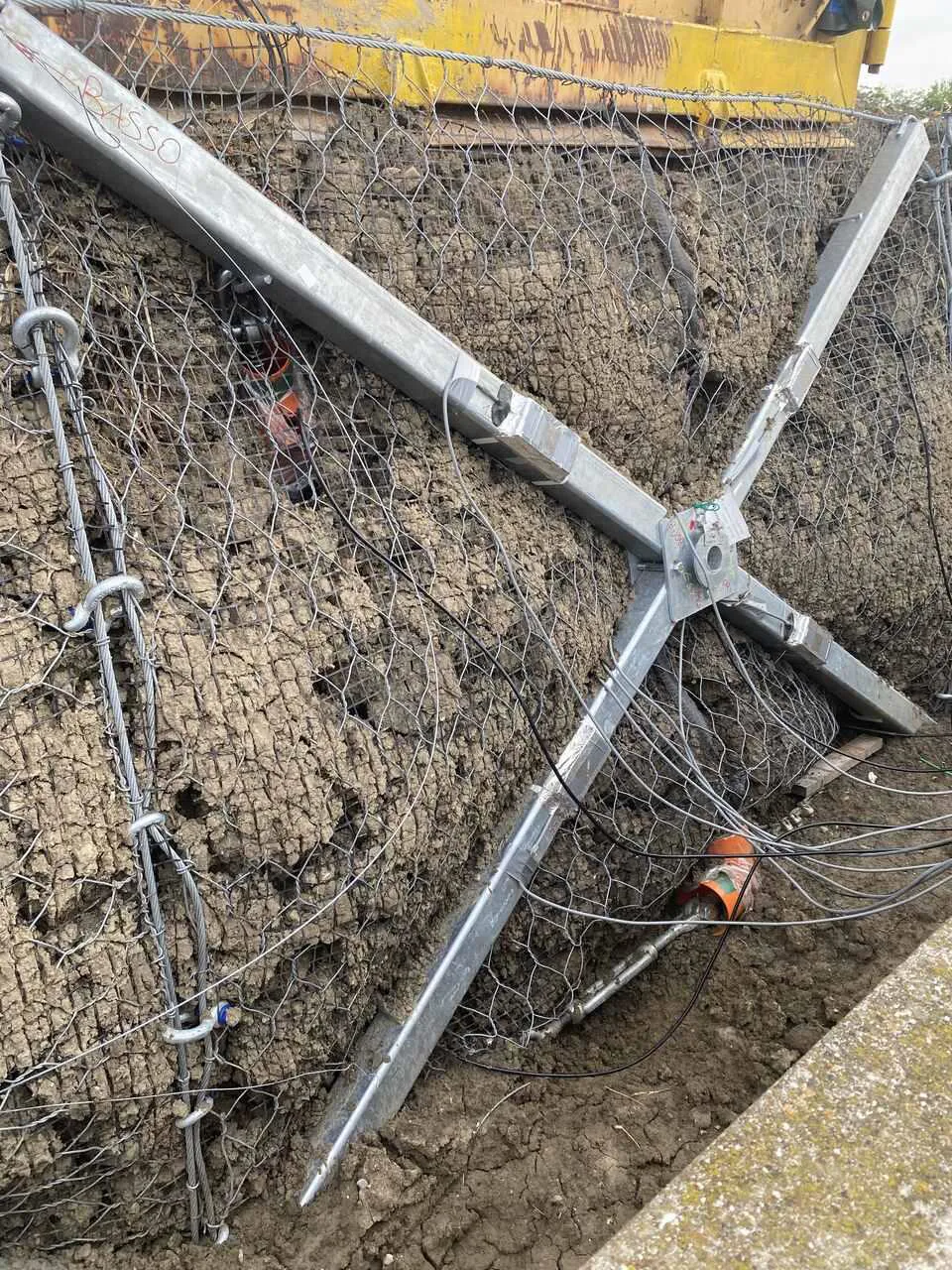

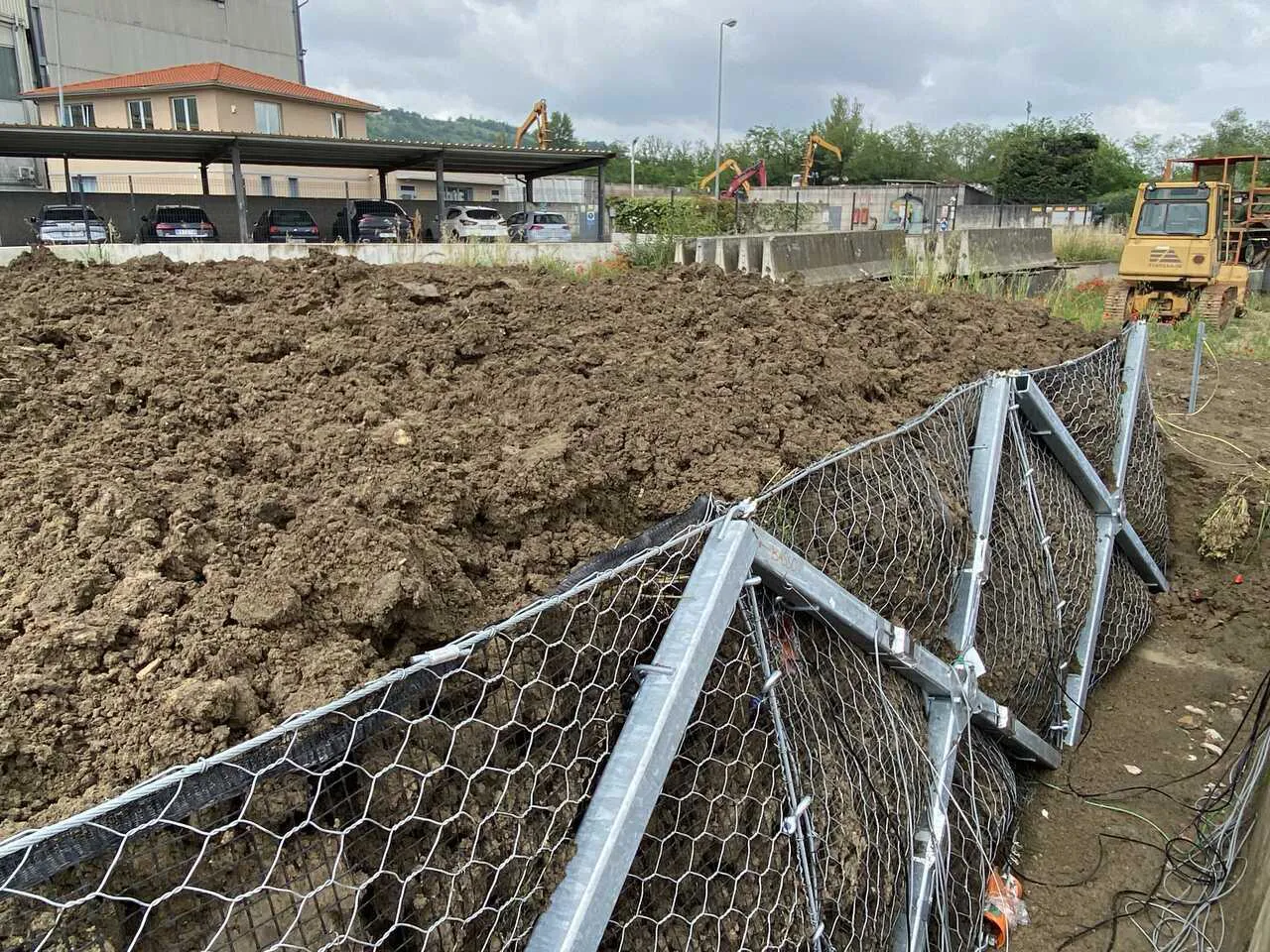

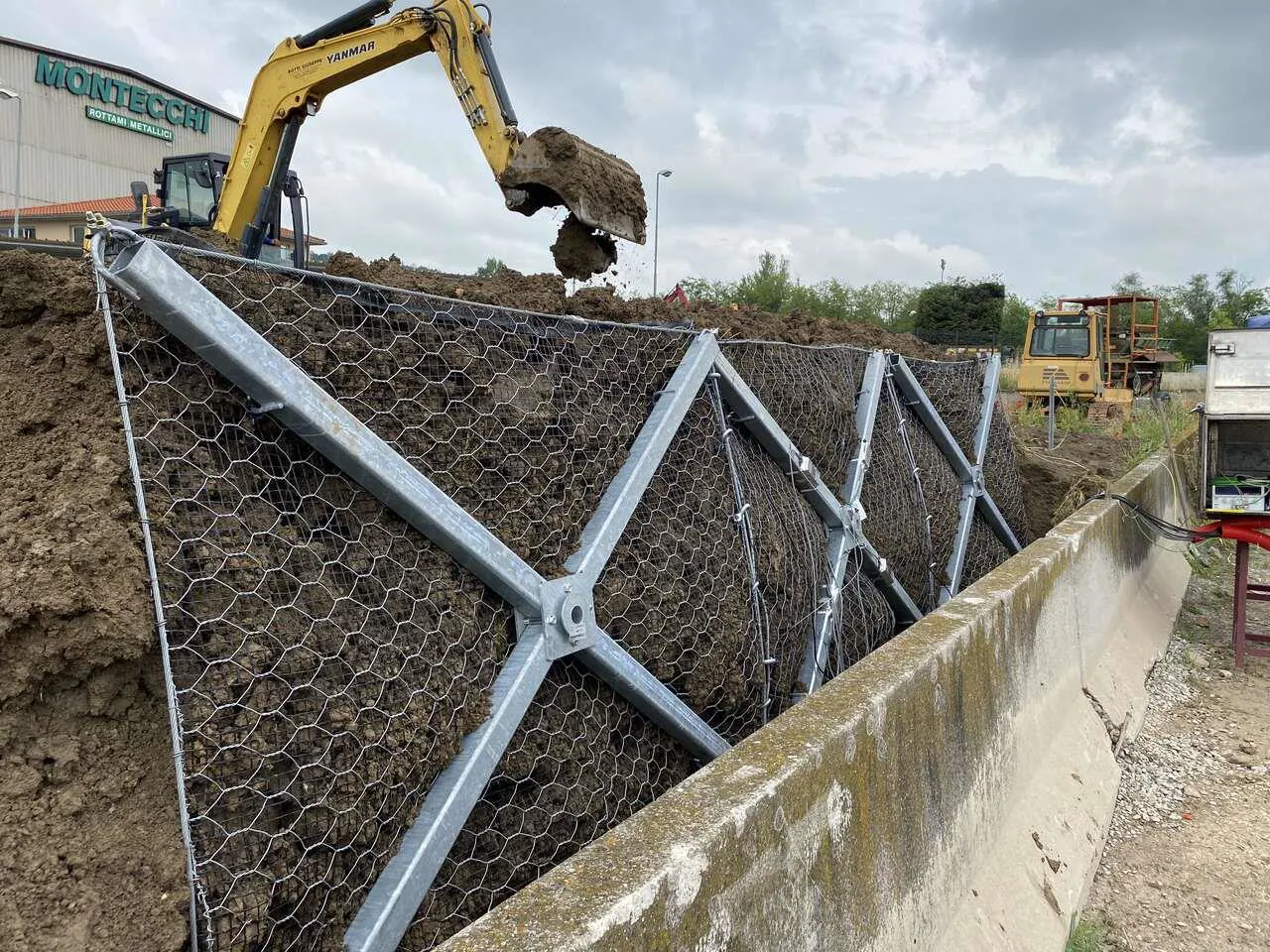

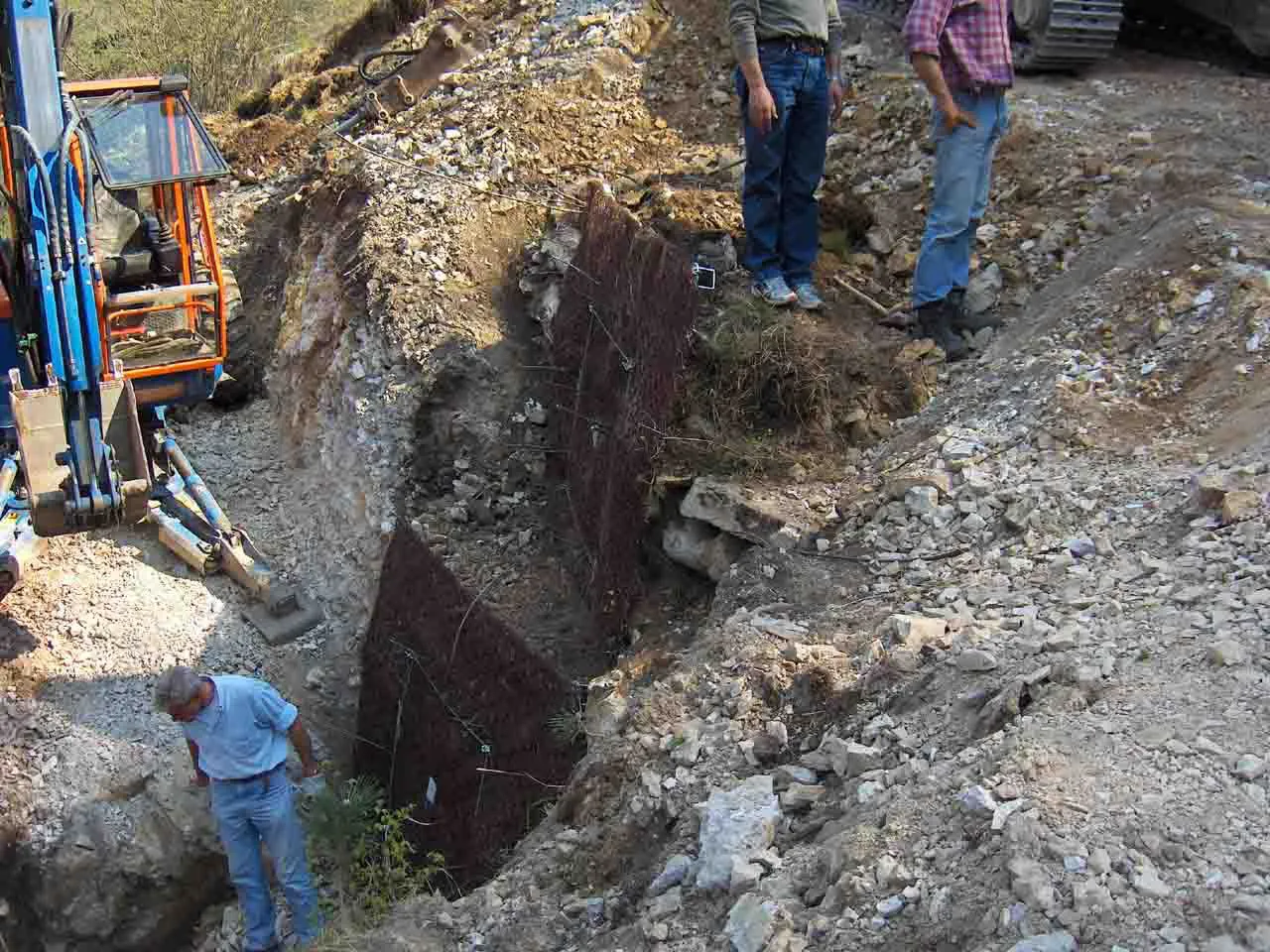

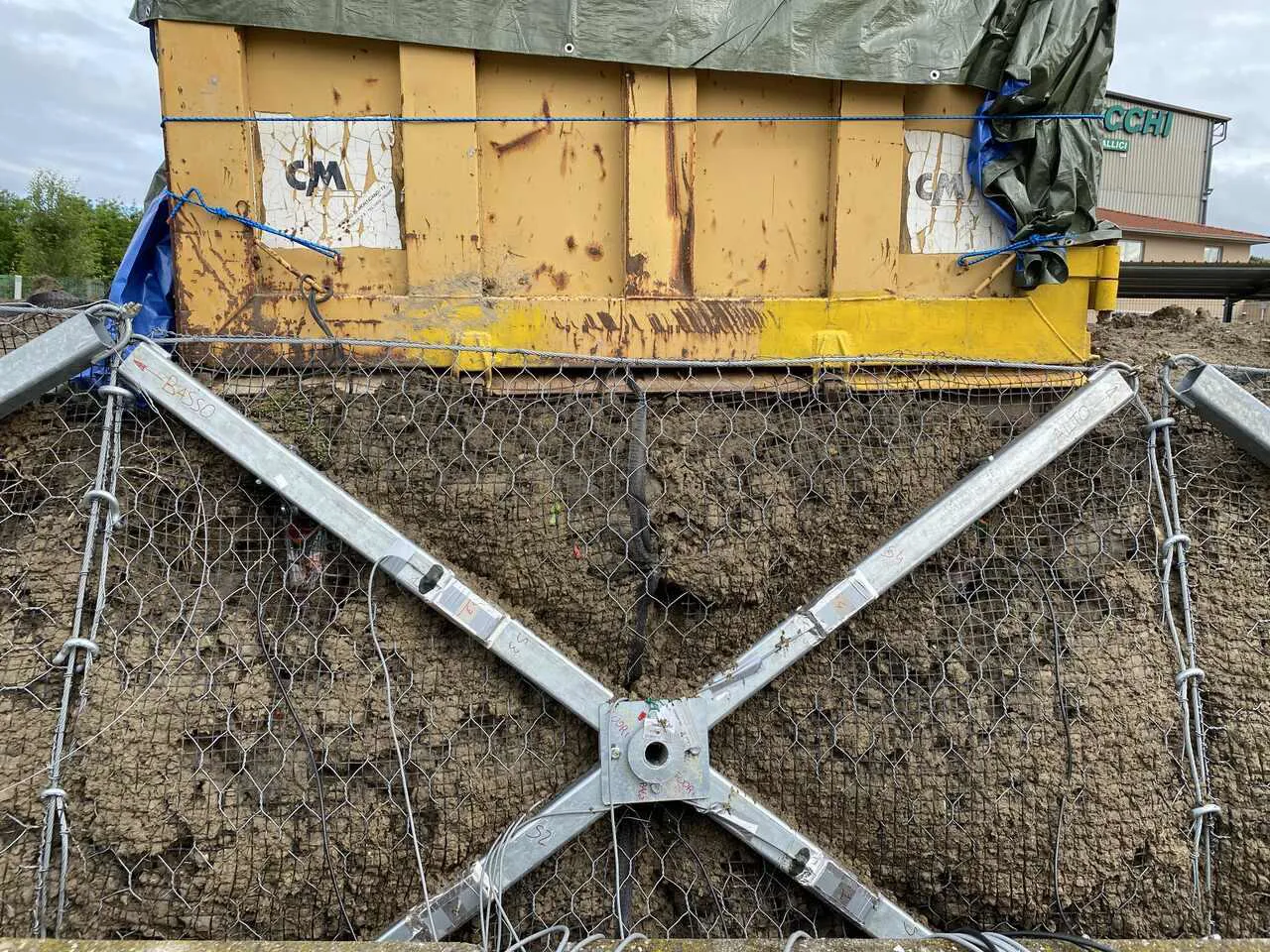

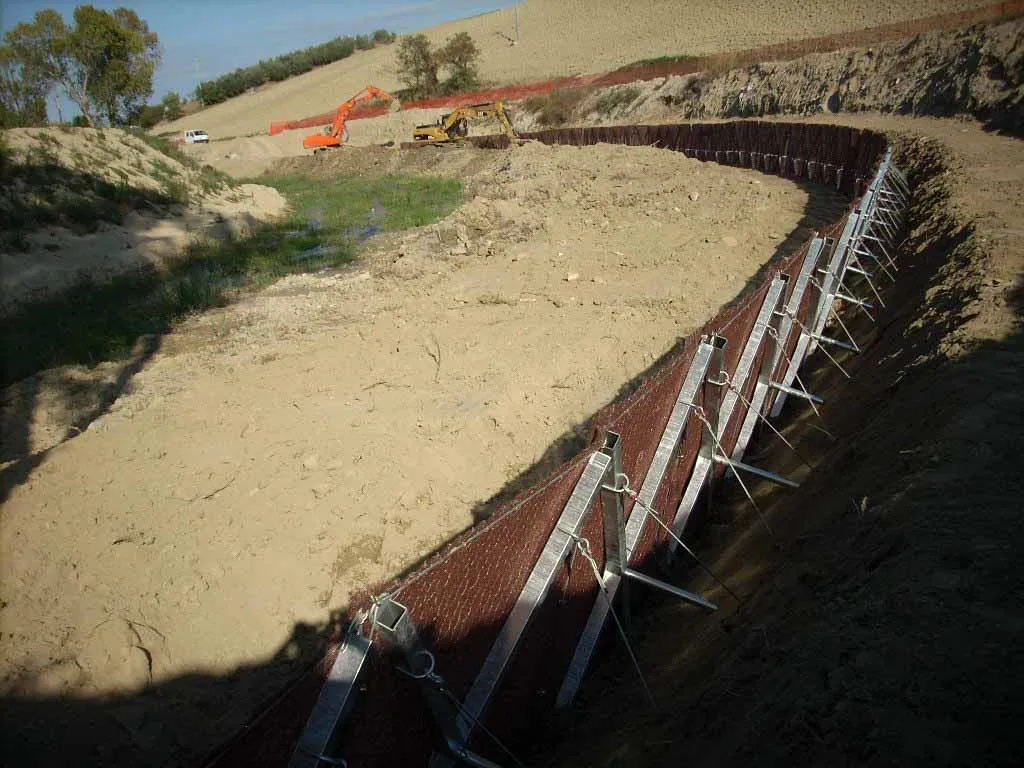

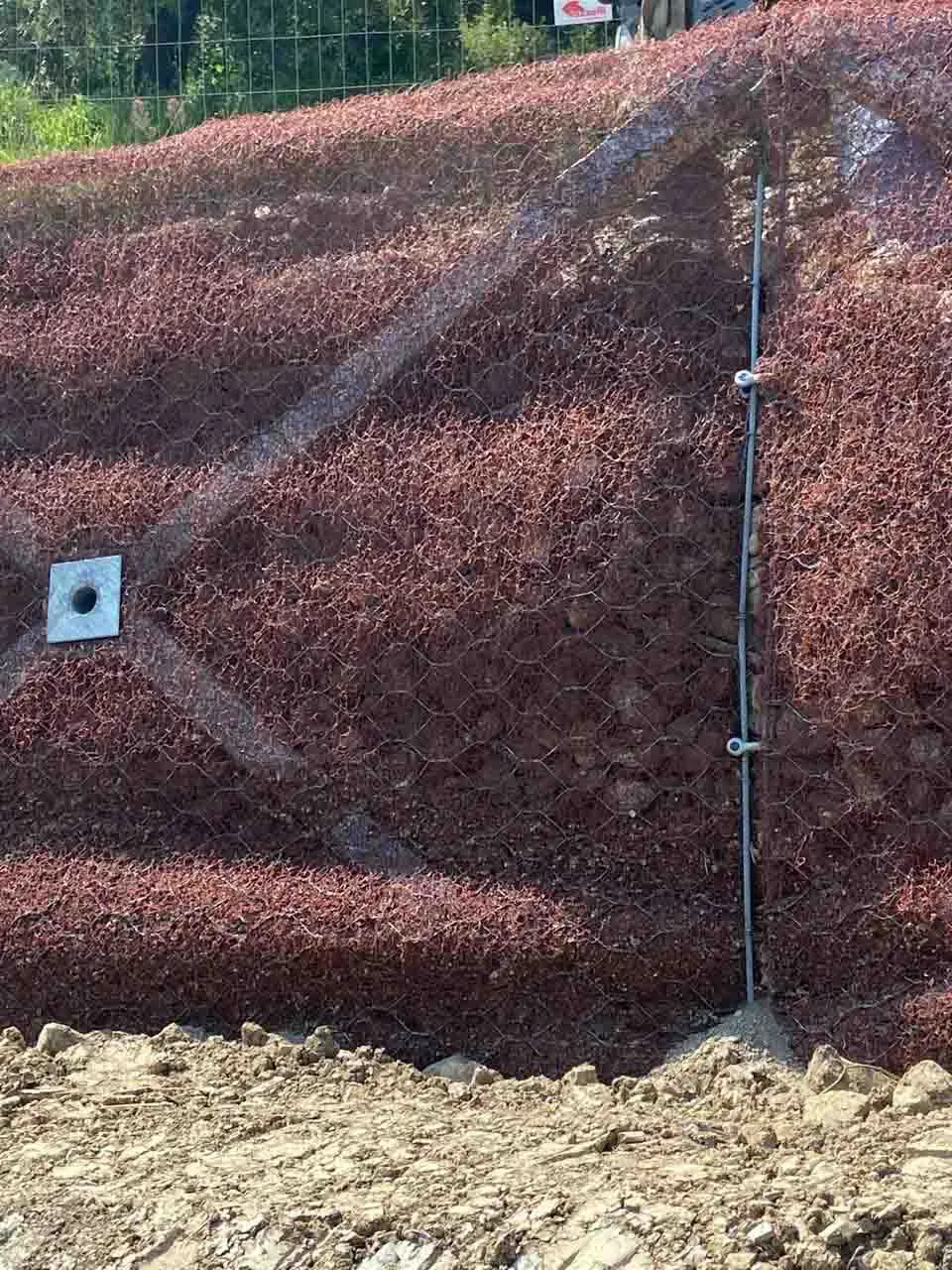

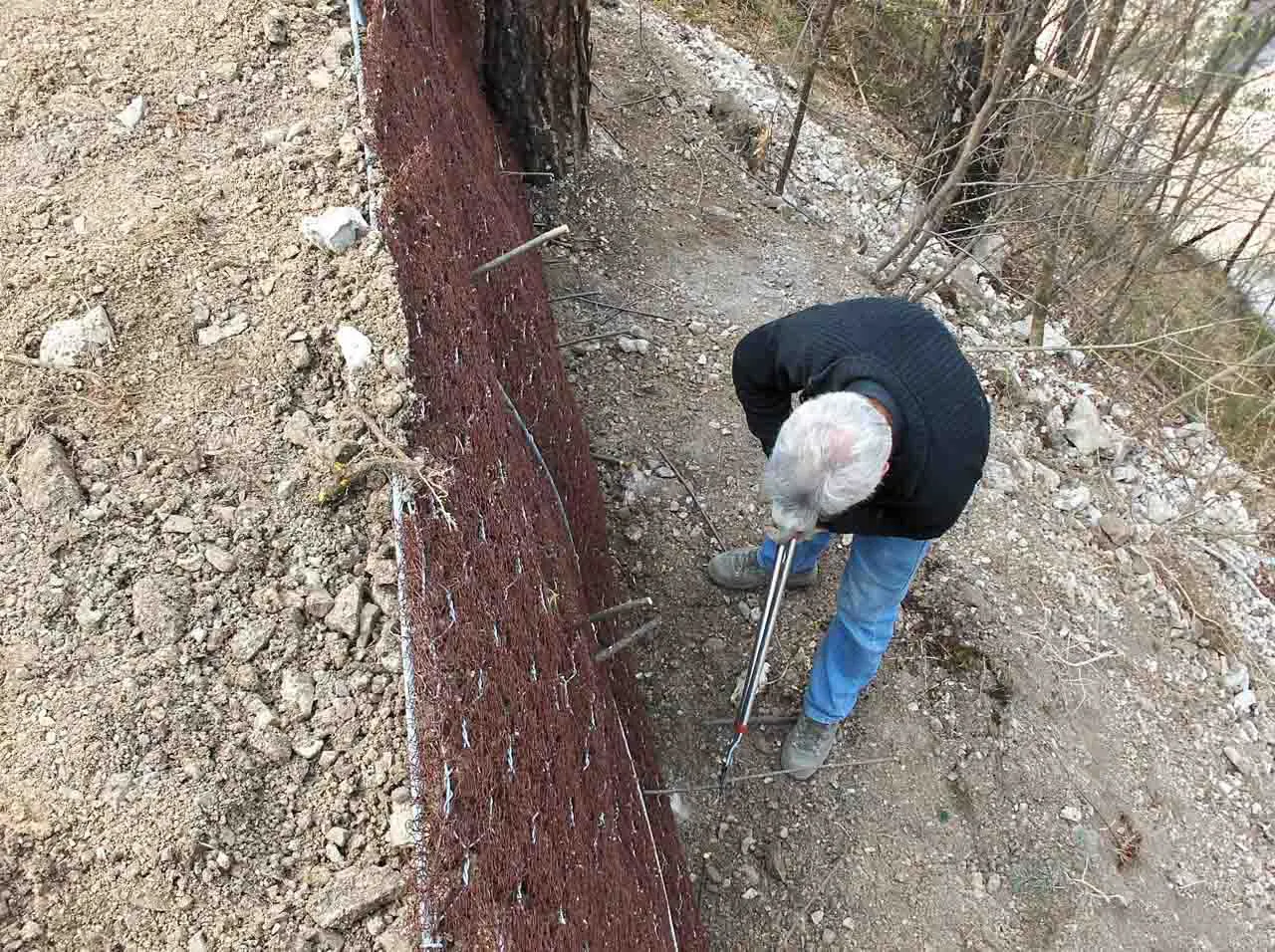

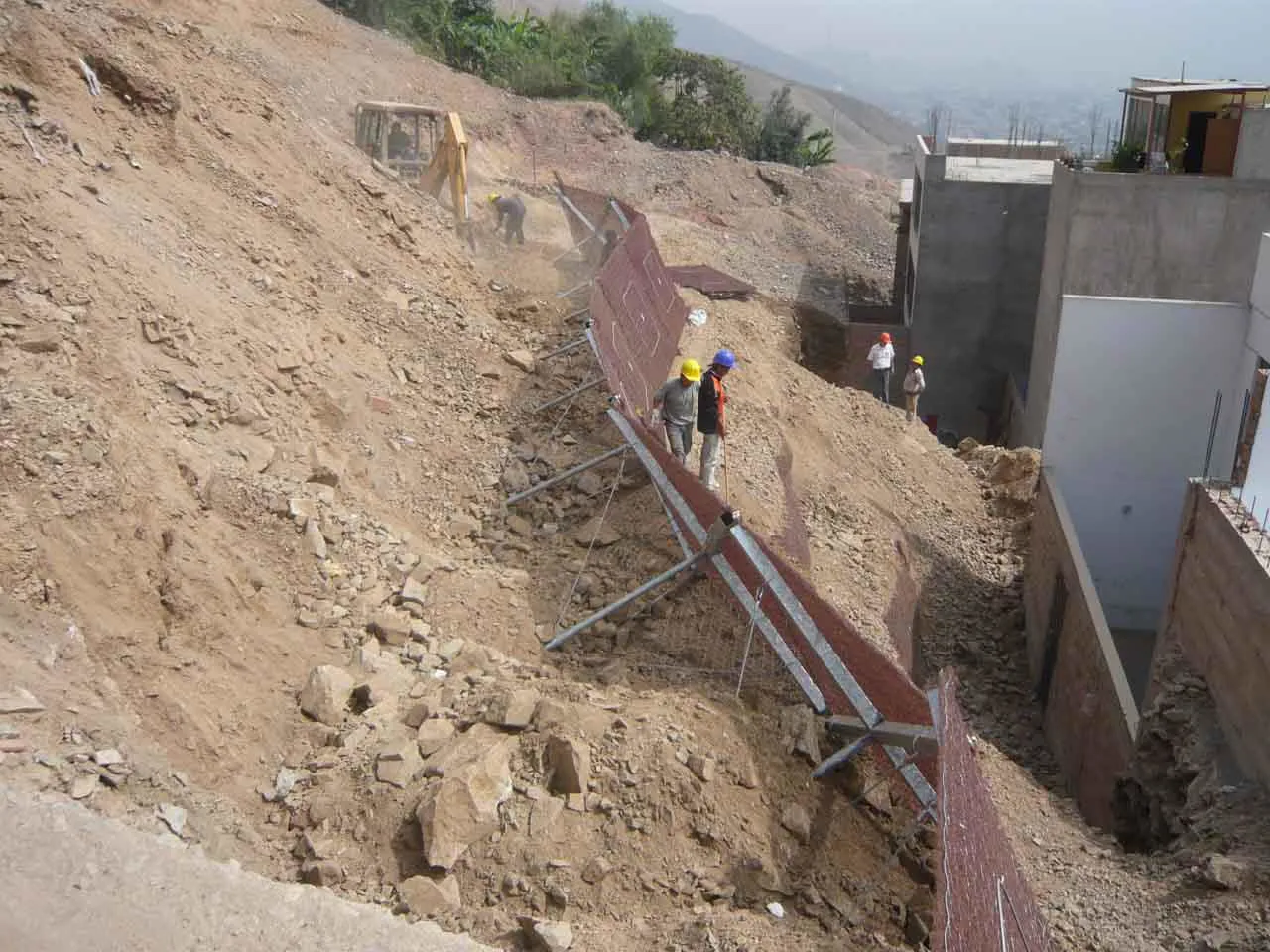

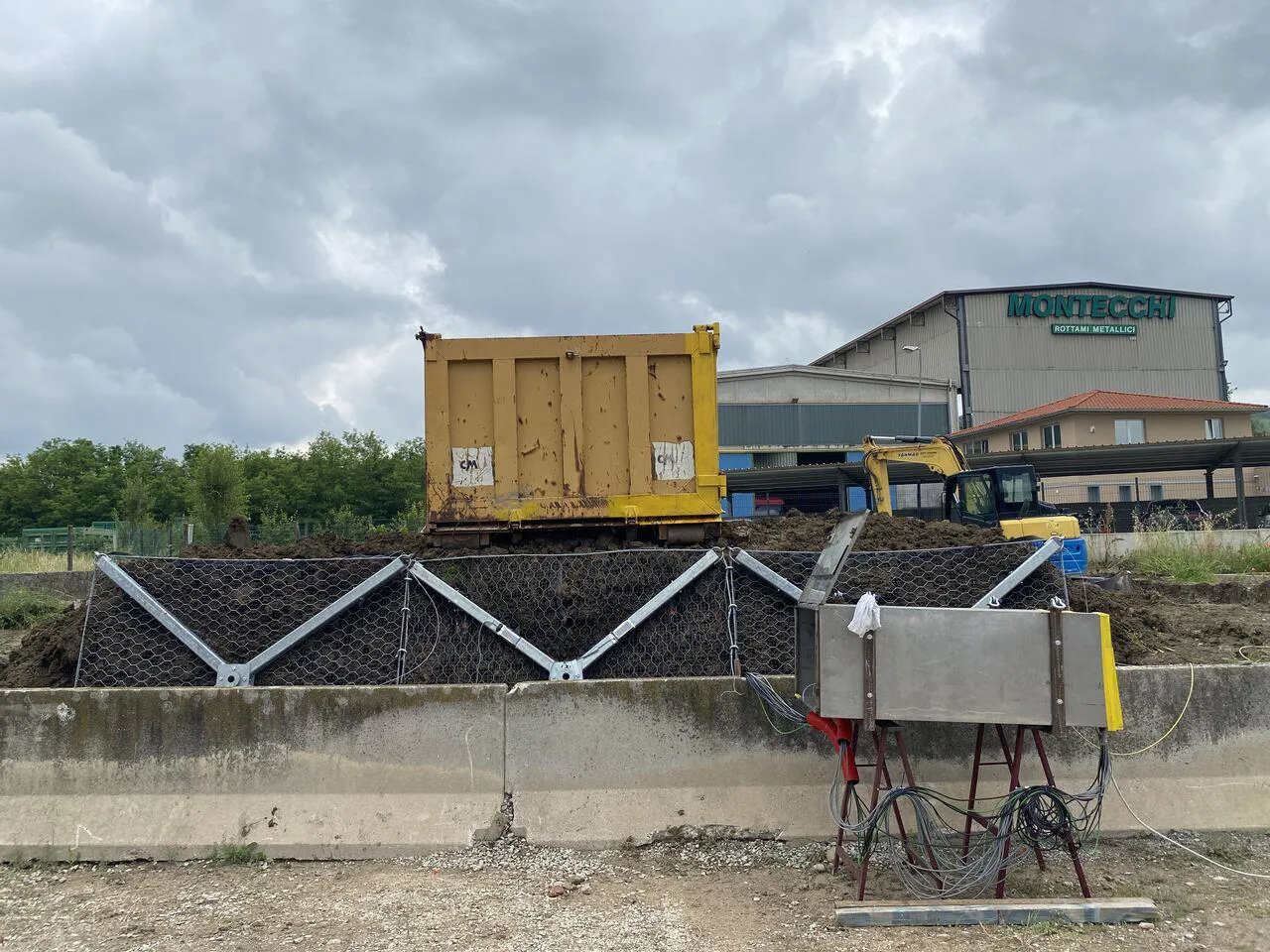

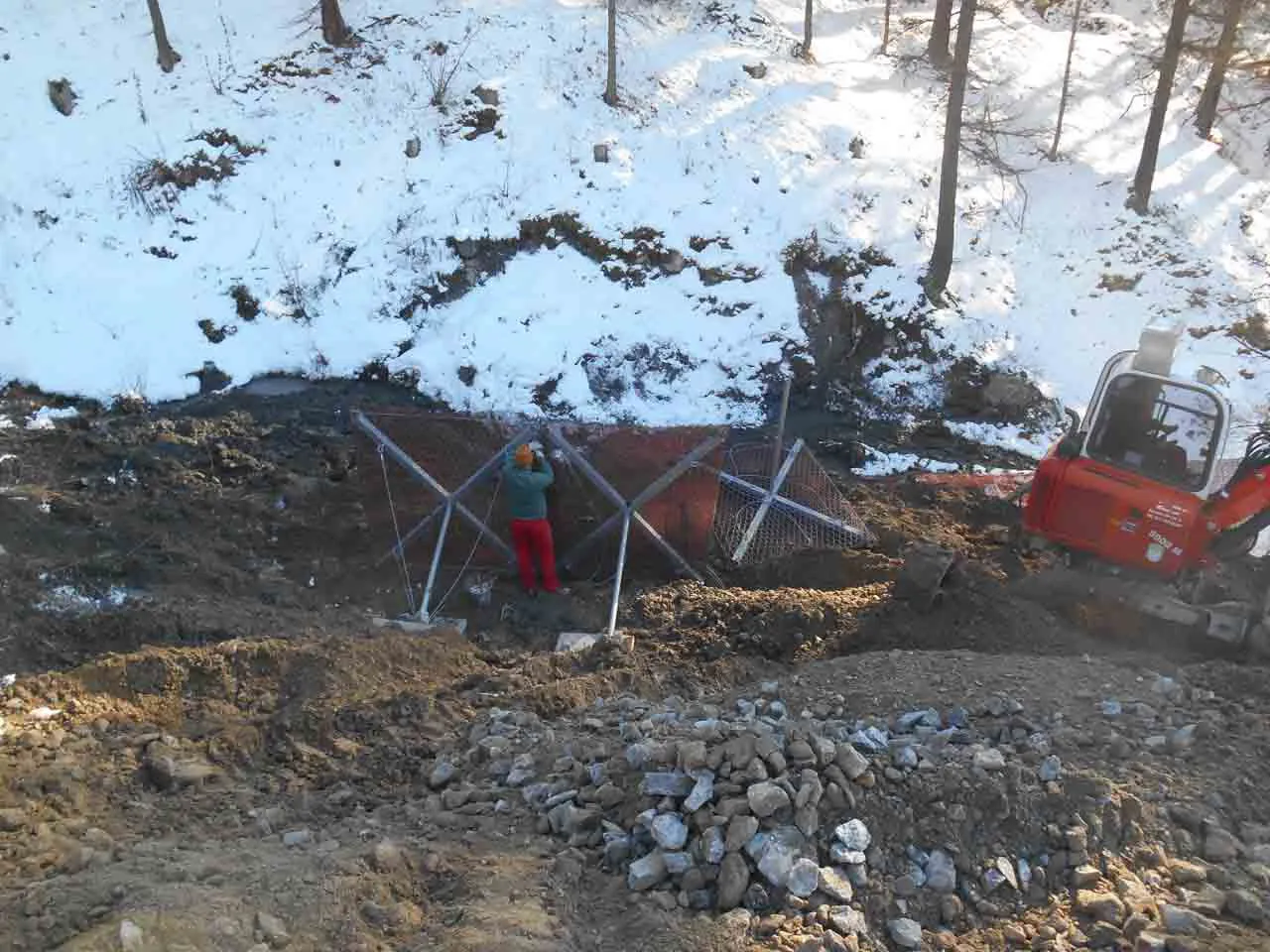

Si tratta di una struttura metallica, a forma piramidale, dal peso contenuto, di facile trasporto e veloce posa. La velocità del sistema è garantita dal fatto che la stessa necessità del collegamento ad un'unica fondazione sia essa costituita da una piastra prefabbricata, fornita congiuntamente al sistema, o da un tirante passivo realizzato in opera.

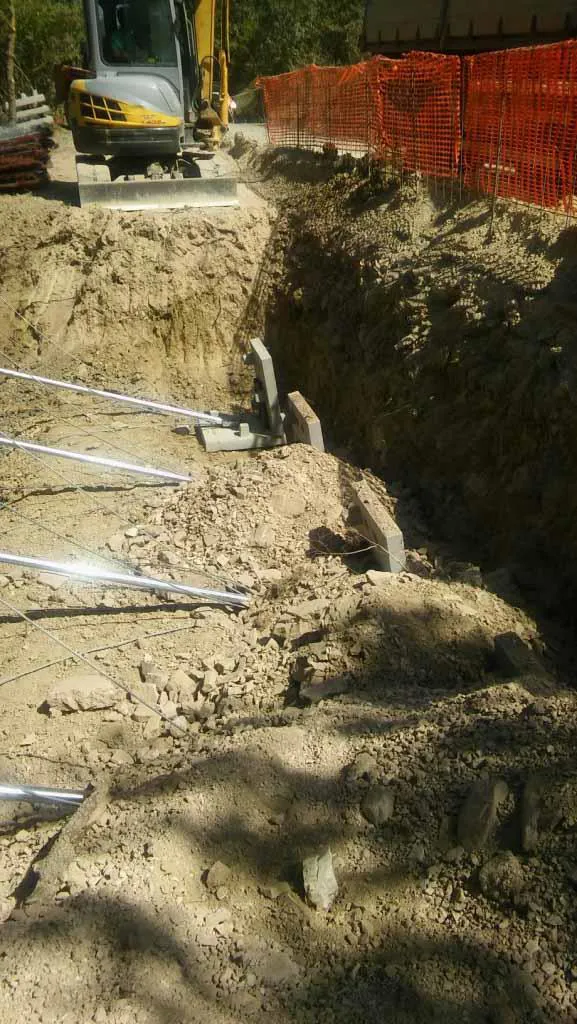

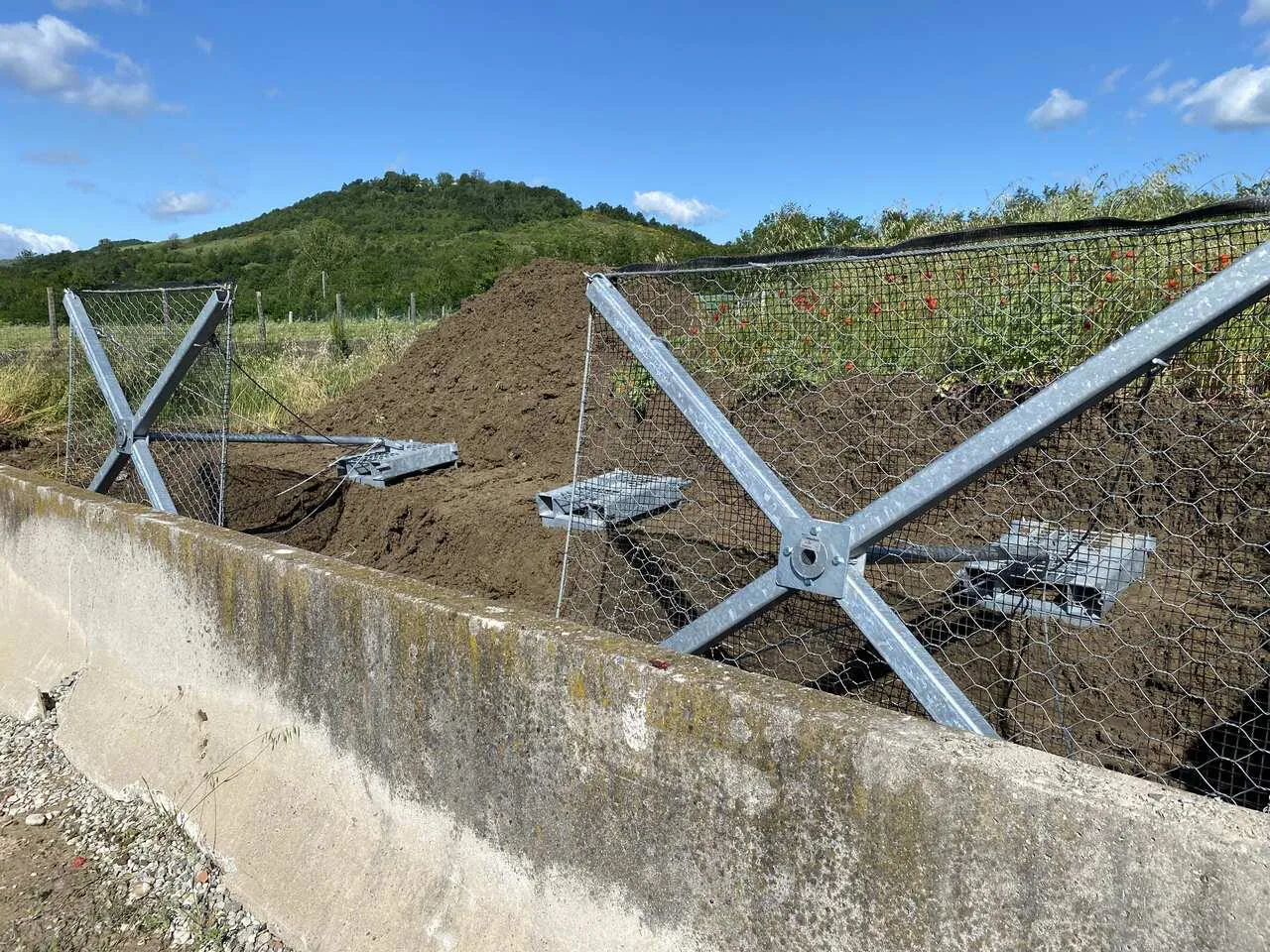

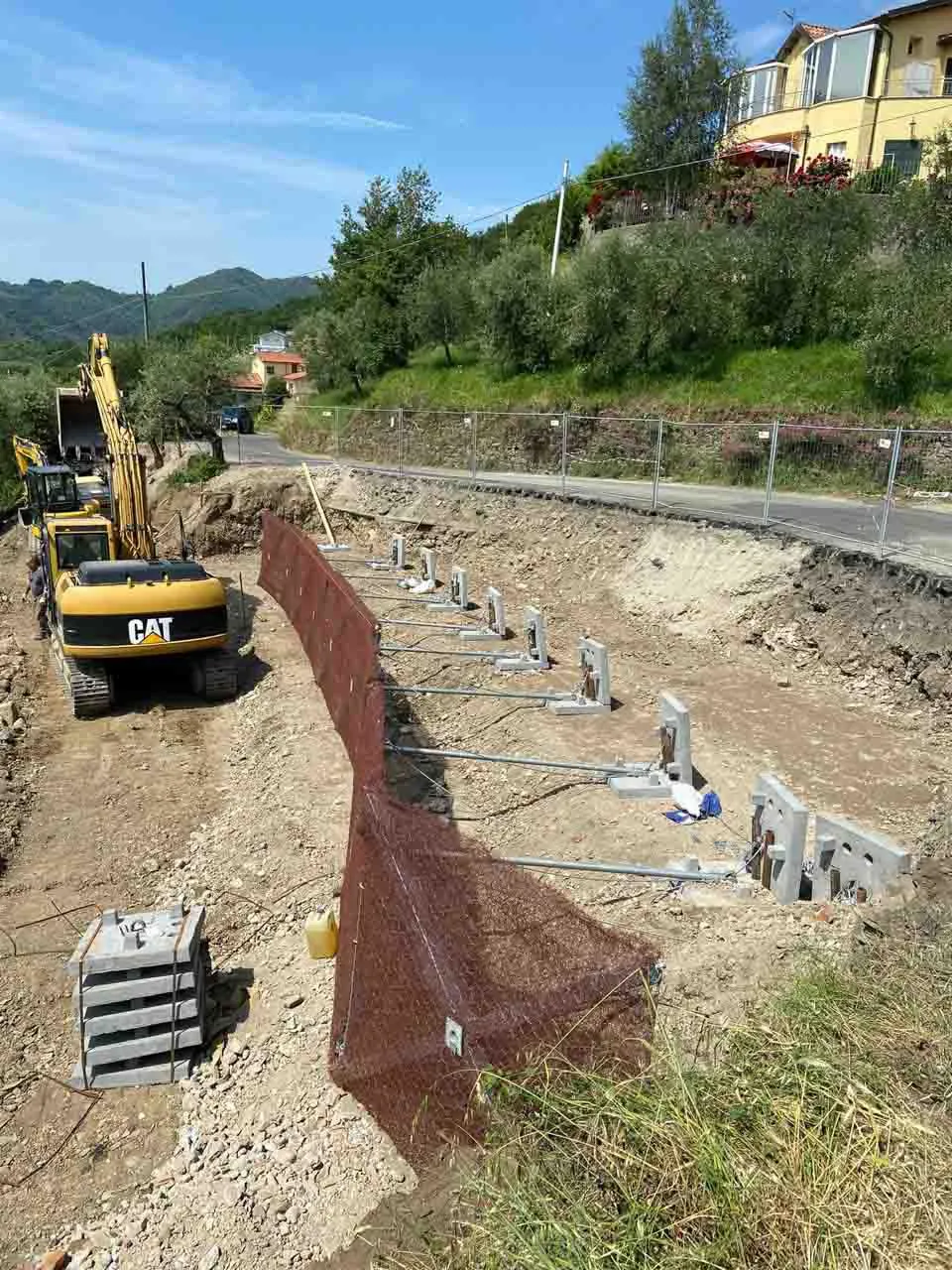

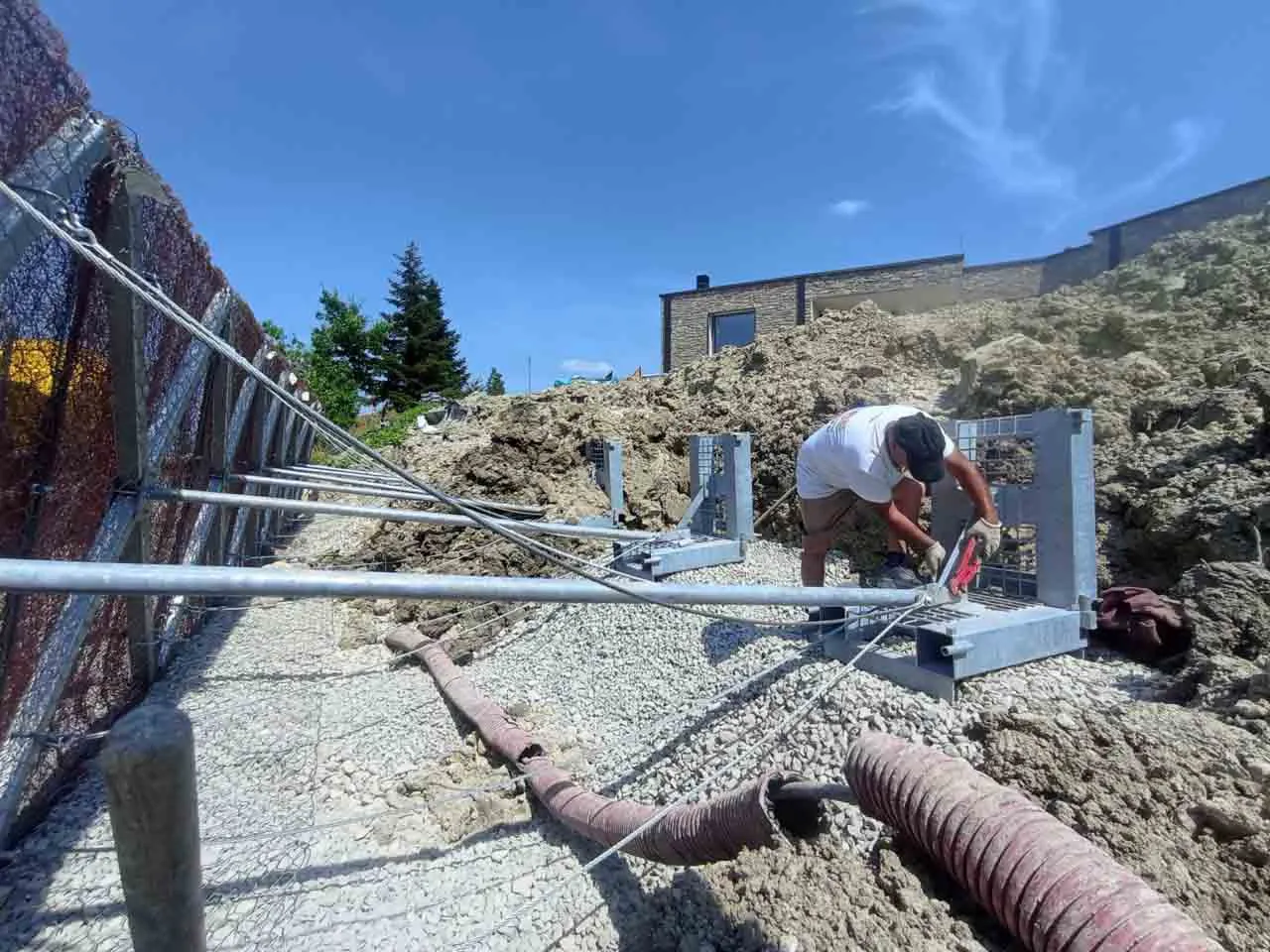

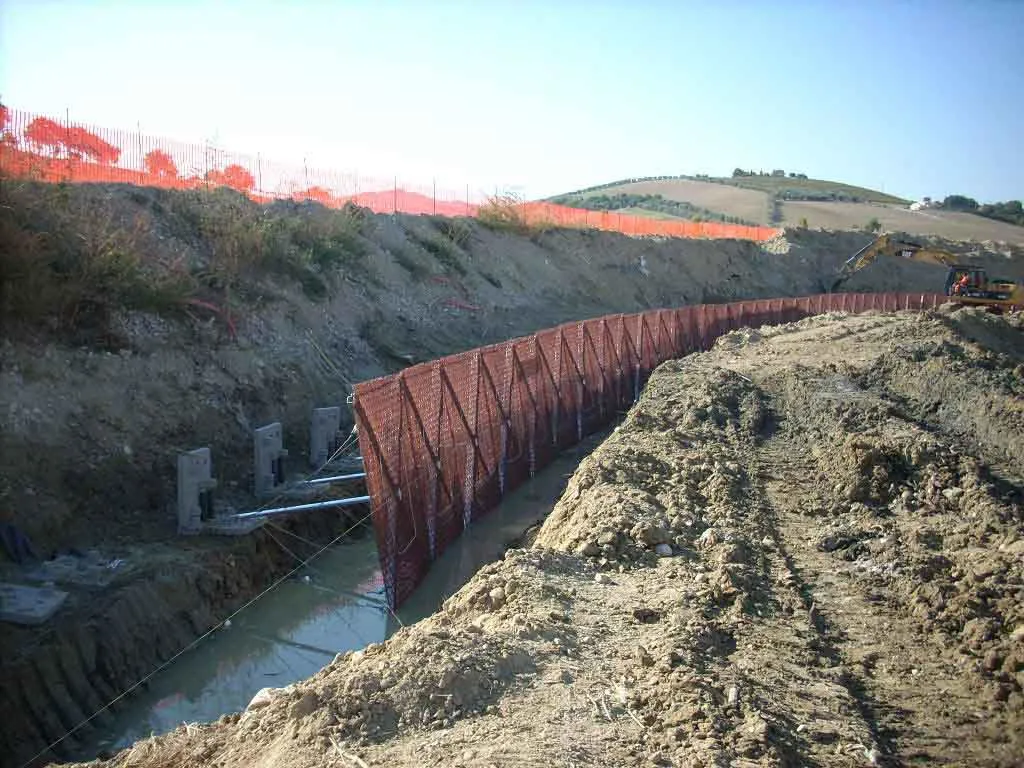

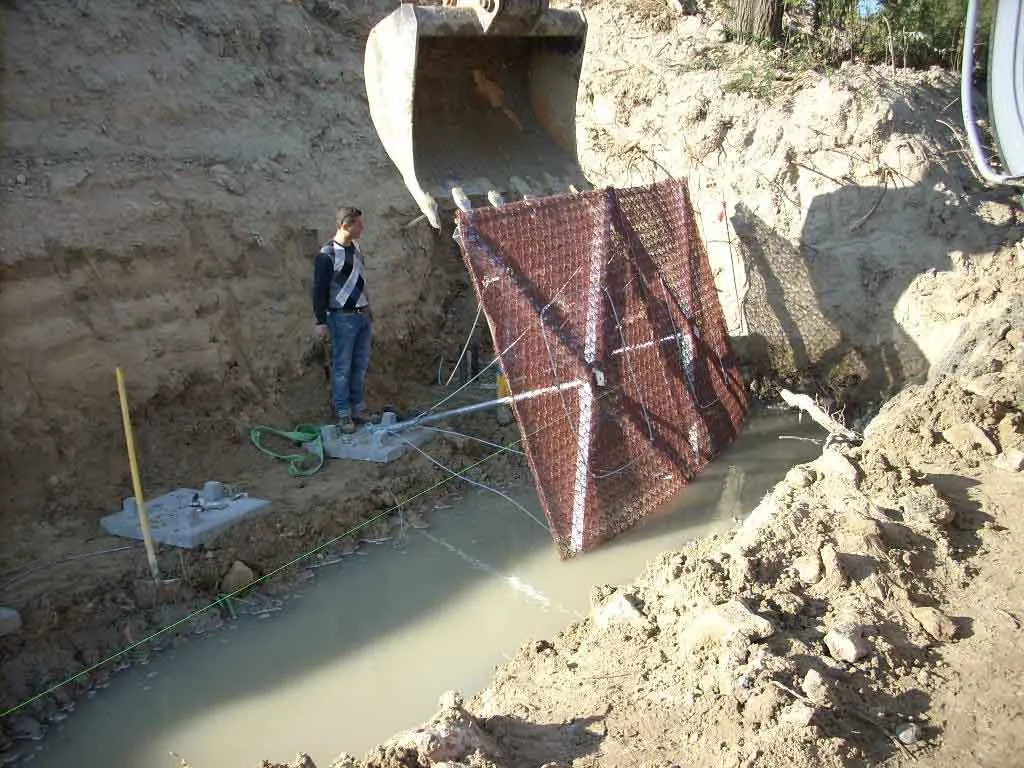

Piastra di fondazione prefabbricata fornita congiuntamente al sistema ErdoX. Tale soluzione consiste nell’interrare una piastra in acciaio di idonee dimensioni, in modo da garantire che si instauri un’azione resistente, mobilitata a seguito della configurazione dei carichi agenti sulla barriera. Il principio resistente è attritivo, in quanto sul piano di posa, la componente perpendicolare alla fondazione dovuta ai carichi, nonché il coefficiente di attrito dovuto all’interazione terreno – piastra, producono un’azione resistente che si oppone allo sfilamento della fondazione dal terreno. Nota la geometria del problema, verrà fissata la dimensione della piastra in modo da garantire un coefficiente di sicurezza minimo allo sfilamento pari a 1.5.
